工业车间母线对开式防护门结构设计

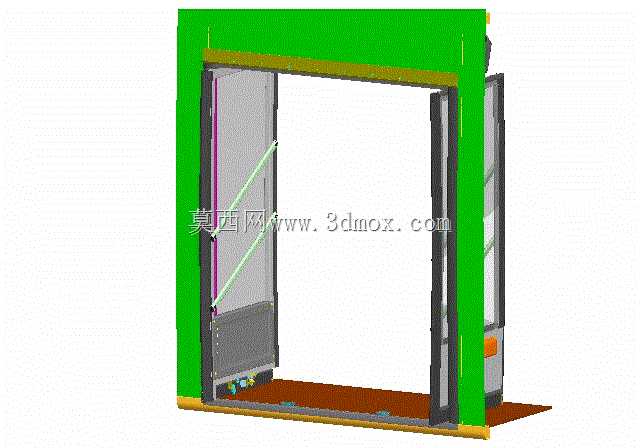

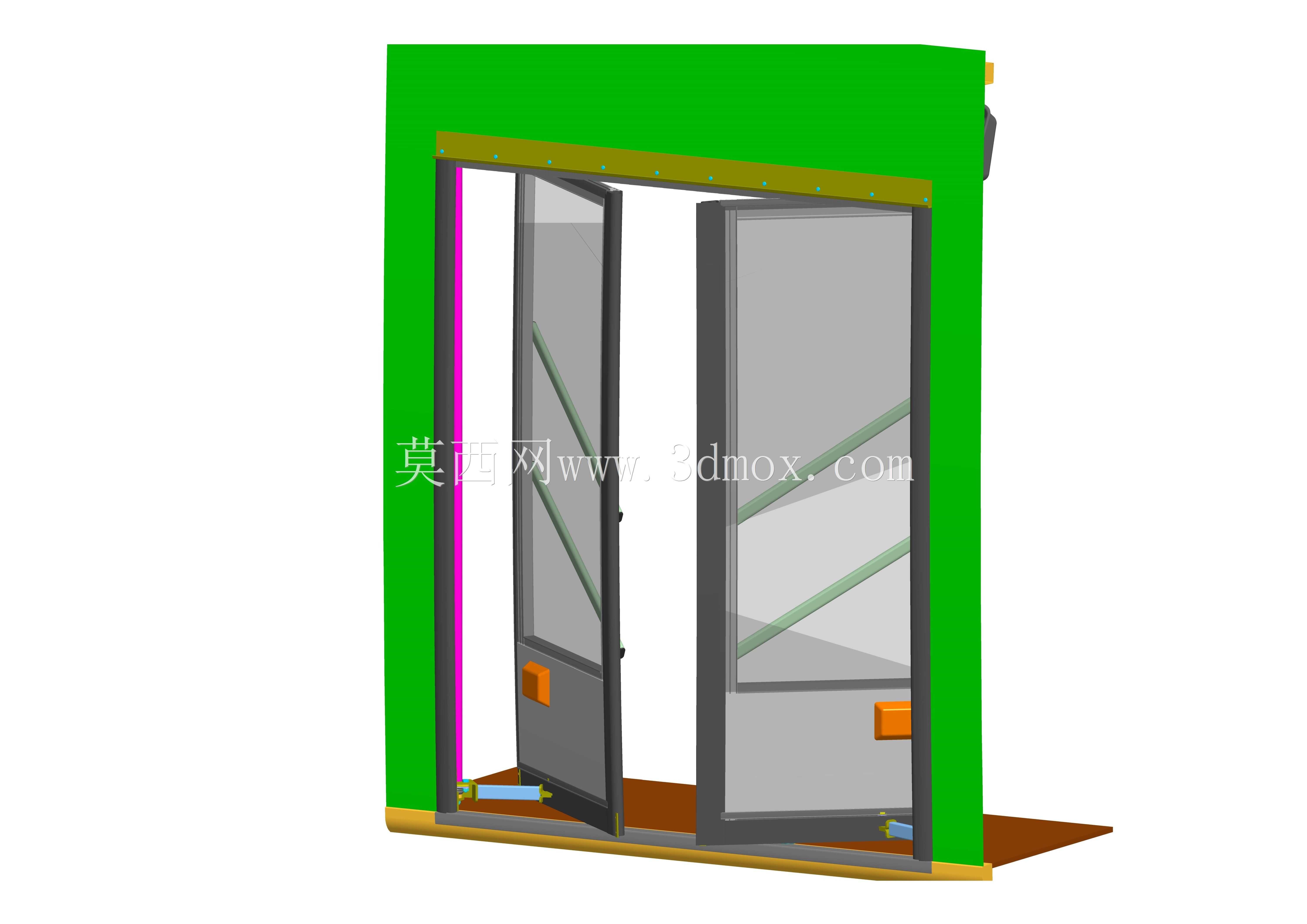

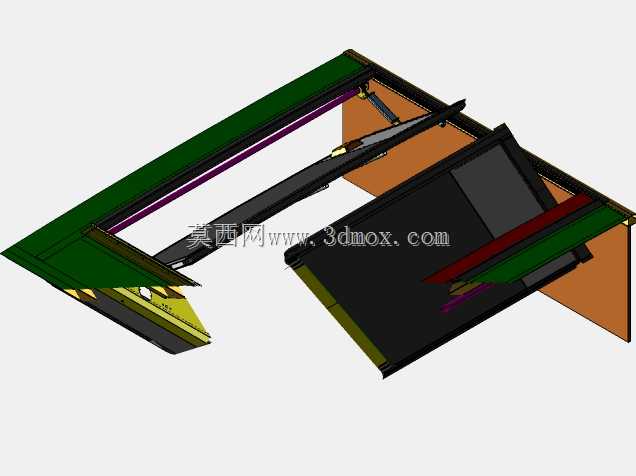

这款对开式门体结构主要应用于工业生产车间的母线槽布设区域，作为母线防护分区的物理隔断部件使用，在供配电系统的母线架设场景中，既可以对裸露的母线连接区域形成物理防护，避免无关人员误触带电部件引发安全事故，也能阻挡车间内的粉尘、切削碎屑等杂物飘入母线布设区间，降低母线积尘引发的绝缘故障风险，同时对开式的开启方式也能满足后期母线检修、线路拓展时的大开口通行需求，方便运维人员携带工具进入作业区间开展维护工作。从功能设计层面来看，门体采用左右对称的双扇对开结构，两侧门体分别通过侧边的竖向导轨与外侧的固定门框连接，门体开合过程中沿导轨做水平方向的滑动位移，相比平开门结构不会占用门体前后侧的作业空间，适配车间内设备排布紧凑、预留通行空间有限的安装场景。门体内部设置有斜向的气弹簧支撑结构，在门体开启到设定角度后可以形成稳定的支撑力，避免门体受车间气流、设备振动影响出现自行滑移闭合的问题，关闭状态下门体侧边的密封胶条可以与门框紧密贴合，实现良好的防尘密封效果。设计过程中充分考虑了现场安装的边界条件，外侧固定门框采用一体式的框架结构，安装时可直接与母线区域的外围防护墙体或支架通过螺栓连接，不需要额外做复杂的土建适配改造，门框的上下边框预留了标准的安装孔位，可根据现场母线的架设高度灵活调整整体安装高度，适配不同规格的母线槽布设场景。门体的整体宽度可根据母线区域的实际开口尺寸做模块化调整，单扇门体的内部采用轻量化的框架加面板结构，在保证结构强度的前提下降低了门体自重，既可以减小开合过程中的操作力度，也降低了导轨部件的承重负荷，延长整体结构的使用寿命。门体底部设置有与地面贴合的导向限位结构，开合过程中不会出现前后方向的晃动偏移，关闭后上下多点位的锁止结构可以保证门体与门框的连接牢固性，即使受车间内设备运行带来的持续振动影响，也不会出现门体松动、缝隙变大的问题。
