福特塞拉后轮驱动直立转向节结构

该转向节主要应用于后轮驱动（4x2）布局的乘用车辆前悬架系统，作为前桥直立安装的核心承载构件，承担着连接悬架系统、轮毂单元与制动卡钳的关键作用，是车辆转向动作执行与行驶载荷传递的核心部件。在实际车辆行驶过程中，该部件需要同时承受垂直载荷、转向侧向力、制动纵向力以及路面传递的冲击载荷，其结构强度与安装精度直接决定了车辆的转向操控稳定性、行驶平顺性与制动安全性，是底盘系统中安全等级要求极高的核心结构件。

从功能特性来看，该转向节适配天蝎座4x2车型的底盘布局，相比常规同类型部件，其夹具直径达到约53mm，采用了差异化的螺柱布置模式，能够匹配更大规格的轮毂轴承单元，提升轮毂连接的刚性与承载能力。结构设计上采用了空心承力结构替代传统的双肋加强布局，在保证整体结构强度满足载荷要求的前提下，有效降低了部件自身的非簧载质量，对于提升悬架响应速度、改善车轮贴地性能有着明显的帮助，同时空心结构也为制动管路、轮速传感器线束的布置预留了充足的走线空间，避免底盘运动过程中线束与周边部件发生干涉磨损。

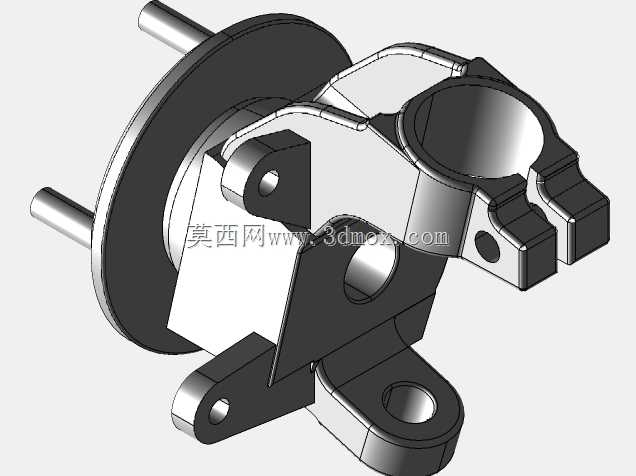

设计过程中围绕安装边界做了多维度的适配考量：上部的筒状安装位用于匹配减震器总成的下端连接，通过精准的孔径与定位面设计保证减震器安装的同轴度，避免悬架运动过程中出现卡滞或偏磨；侧部延伸的安装支耳用于连接转向拉杆球头，其球头安装孔的位置精度直接决定了车辆的前轮定位参数，包括主销后倾、主销内倾、前轮外倾与前束值，设计中通过严格的形位公差控制，保证装配后前轮定位参数处于合理区间，减少轮胎异常磨损与转向跑偏的风险；下部的连接位用于匹配下摆臂球头，与上部减震器安装点、侧部转向拉杆安装点共同构成完整的转向运动几何关系，保证车轮在上下跳动与转向过程中运动轨迹符合设计预期。

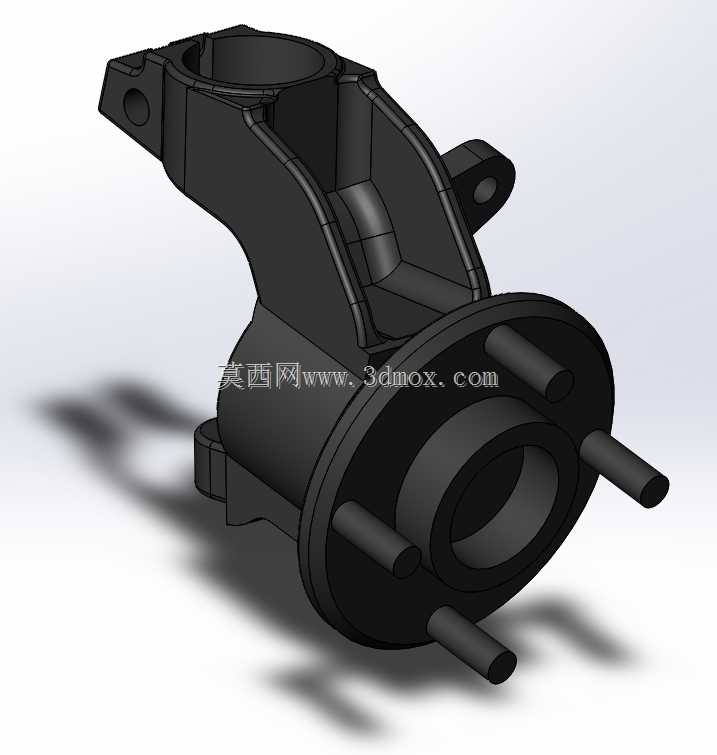

朝向车轮侧的法兰面用于固定轮毂轴承单元，其上布置的多根螺柱用于轮毂与制动盘的安装固定，法兰面的平面度与螺柱的位置精度直接决定了轮毂转动的跳动量，对于制动平顺性、高速行驶稳定性有着直接影响。周边预留的卡钳安装位适配对应规格的浮动式制动卡钳，安装面的位置精度能够保证制动盘与卡钳之间的间隙均匀，避免出现制动拖滞或偏磨问题。整体结构的加强筋布置完全遵循载荷传递路径设计，在转向节承受载荷最大的拐角区域做了圆弧过渡与局部加厚处理，有效降低应力集中风险，提升部件的疲劳寿命，能够应对复杂路况下的长期交变载荷冲击。
