福特Zetec节气门转接密封法兰结构

　　这套转接法兰结构的核心作用，是解决福特Zetec系列不同代际发动机进气歧管与节气门体之间安装界面不匹配的密封与对接问题，属于进气系统改装与替换维修场景下的专用适配零件，在老款福特车型进气部件升级、拆车节气门替换、不同批次进气歧管混装的工况中使用。

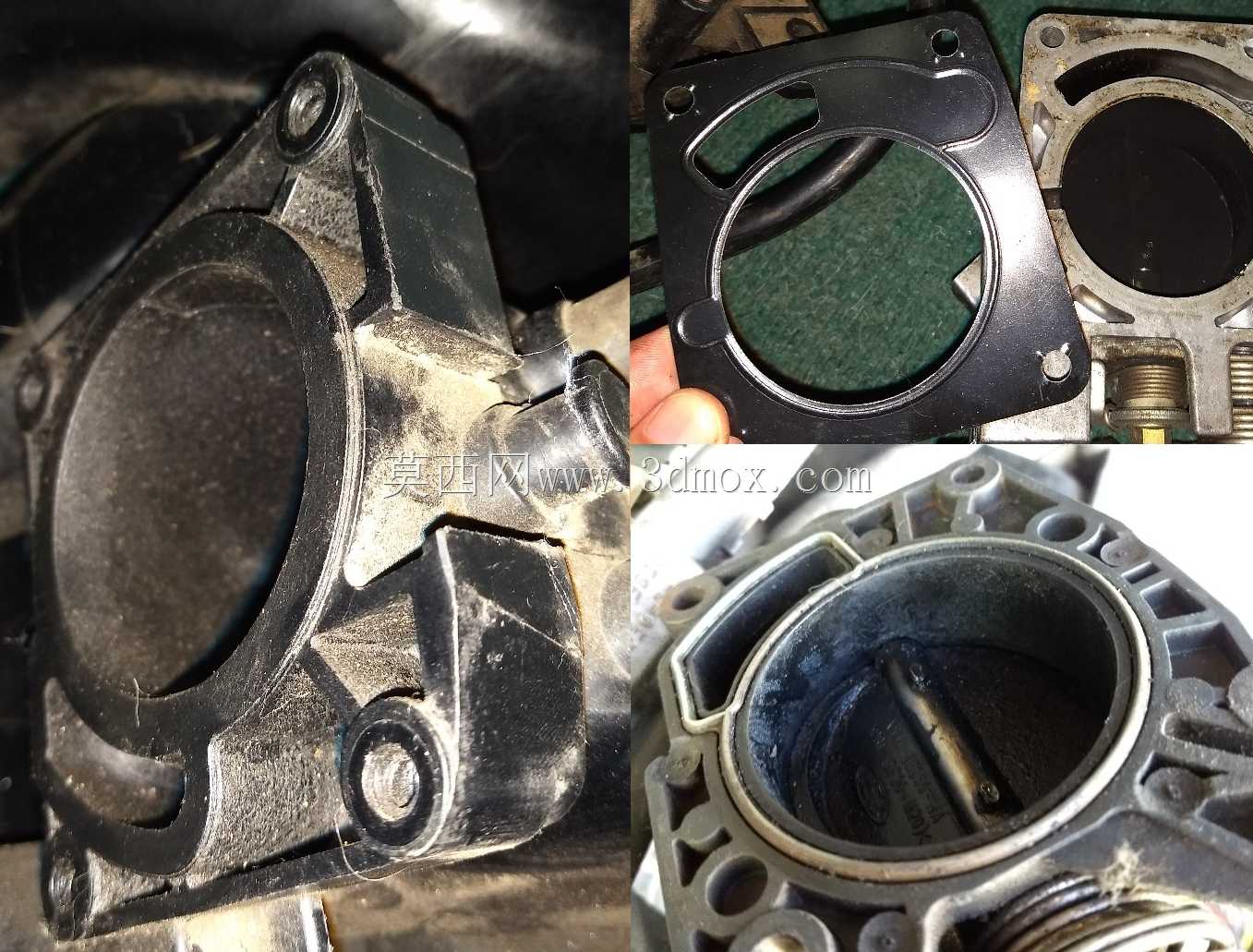

　　从实际装配边界来看，早期银顶Zetec发动机的铝制进气歧管节气门安装面为完整平面，原厂依靠纸质密封垫片完成端面密封，安装面没有预留嵌入式密封件的凹槽结构；而后期黑顶机型的塑料进气歧管安装面，在对接区域多出一圈约1.2mm高度的凸起定位边，对应的节气门体端面则加工有匹配的环形凹槽，用来嵌入橡胶密封圈实现径向压紧密封。两种接口的螺栓孔位分布虽然接近，但端面密封形式、定位台阶尺寸完全不同，直接跨代装配会出现密封面压合不实、额外间隙漏气的问题，会导致怠速不稳、空燃比偏移、ICV怠速空气通道额外窜入未计量空气，直接影响发动机怠速控制精度。

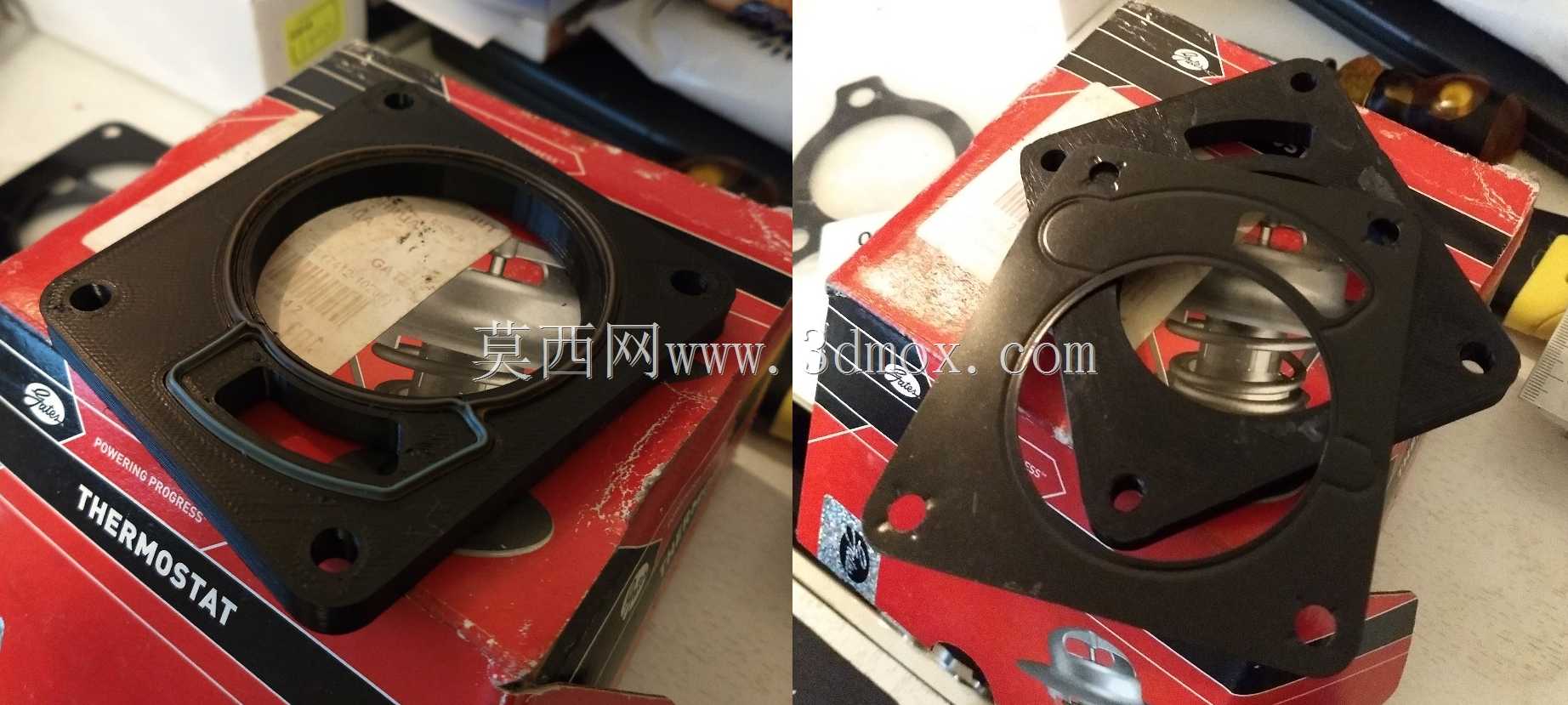

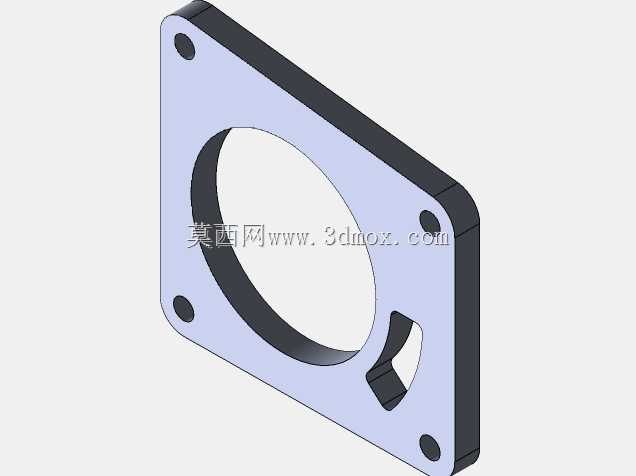

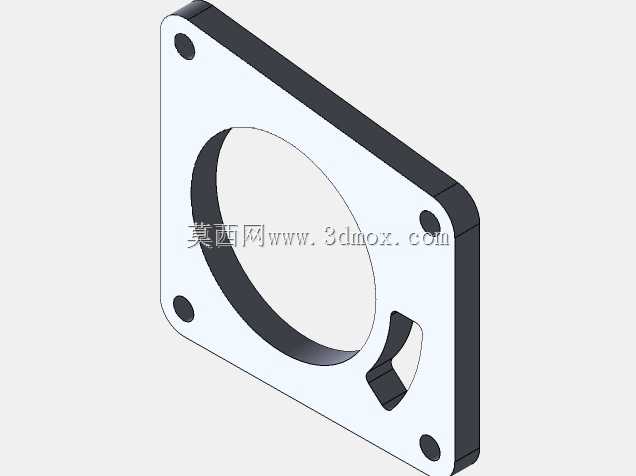

　　设计这款转接板时，首先要对齐两侧的安装基准：板体一侧做平面对接面，匹配老款铝歧管的纸质垫片安装形式，另一侧加工出对应新款节气门凹槽的适配轮廓，同时预留橡胶密封圈的安装槽位，保证密封圈压缩量控制在合理区间——压缩量过小会出现密封压比不足漏气，压缩量过大则会导致密封圈被挤压溢出槽位，装配后法兰面无法完全贴紧。板体上的四个安装通孔位置需要同时兼容两侧件的螺栓分布，孔位公差控制在±0.2mm以内，避免装配时出现螺栓别劲、法兰面翘曲的问题。

　　板体中间的通流孔径需要和节气门阀片的全开直径保持匹配，不能出现通径缩口，否则会在节气门全开时产生额外进气阻力，降低发动机高转速区间的充气效率。转接板的整体厚度需要兼顾两个要求：一是要留出足够的密封槽加工深度，二是不能过度增加节气门与歧管之间的轴向距离，避免周边的油门拉线、进气温度传感器接头、怠速阀管路出现干涉；实际验证中10mm左右的板厚即可满足结构强度与密封槽布局需求，过薄的板体会在螺栓拧紧后出现形变，导致两侧密封面平面度超差。

　　密封方案的选择上，跨接两种接口时不能直接沿用单一的纸垫或者胶圈：平面侧可以配合耐油纸质垫片或者成型密封胶保证端面贴合，带槽侧嵌入丁腈橡胶O型圈，靠橡胶的弹性补偿两个零件端面的平面度误差。早期迭代中曾尝试直接用平整金属垫片对接新款节气门，结果节气门端面的凹槽无法被填充，压紧后存在连续的漏气通道，怠速工况下额外进入的空气会让ECU的怠速控制逻辑出现偏差，转速出现无规律波动。

　　安装定位方面，转接板上需要预留和两侧件对应的定位销孔，装配时先通过定位销确定板体的周向角度，避免螺栓孔对齐但通流孔出现偏心的问题——如果通流孔和节气门内腔不同轴，会在进气气流路径上形成台阶扰流，不仅影响进气流量，还会在特定转速区间产生进气啸叫。板体的边角轮廓需要完全避让周边的歧管加强筋、水管固定座以及线束卡扣，不能出现装配后和周边零件硬接触的情况，发动机运行时的振动会让接触位置出现磨损异响。

　　针对ICV怠速空气通道的对接，转接板上需要对应加工出连通的气孔，保证怠速旁通气路完全贯通，不能因为板体遮挡导致旁通空气流量不足，出现热车怠速过低、松油门熄火的故障。螺栓的拧紧顺序要按照对角分步压紧的方式操作，最终拧紧力矩控制在8-10N·m，过大的力矩会让塑料歧管的安装座出现裂纹，也会让铝制节气门体的法兰面产生形变。

　　实际路试验证中，这套转接结构在全工况下的密封可靠性表现稳定，大负荷进气时接口位置没有出现漏气导致的空燃比偏稀问题，怠速转速波动控制在正常范围内，橡胶密封圈的耐温耐油属性也可以满足发动机舱内的长期使用要求，不需要频繁拆解维护。
