工程用可微调角度拉杆销接连接头

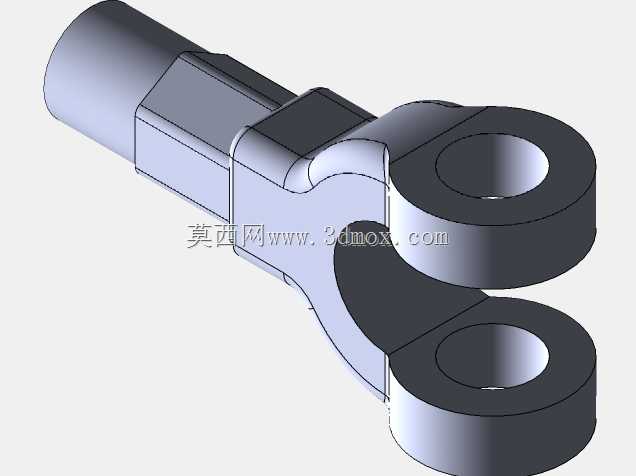

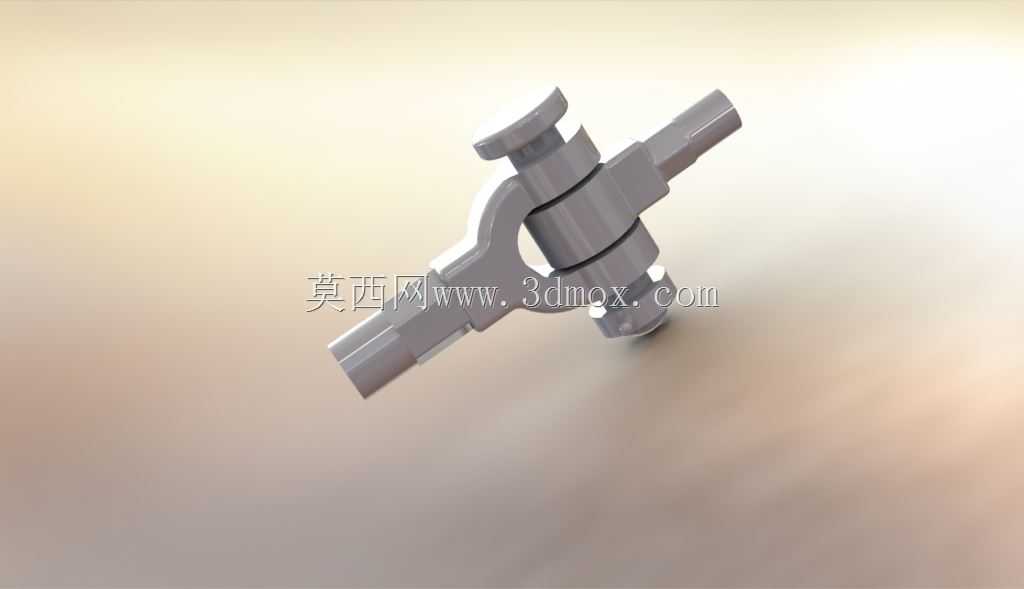

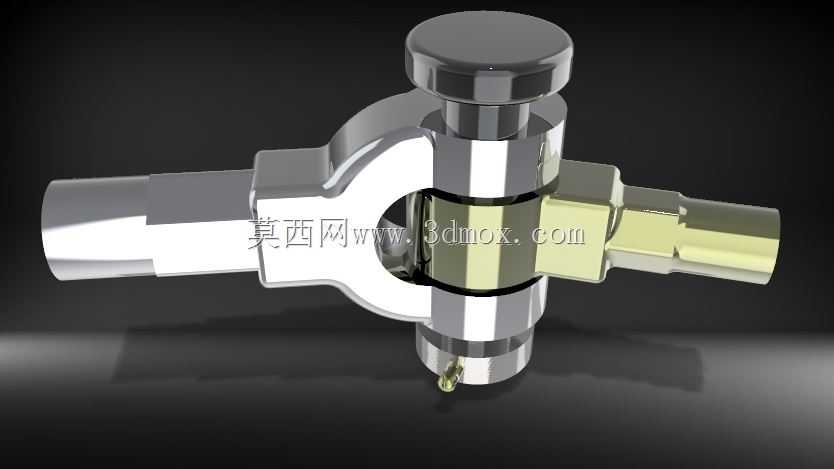

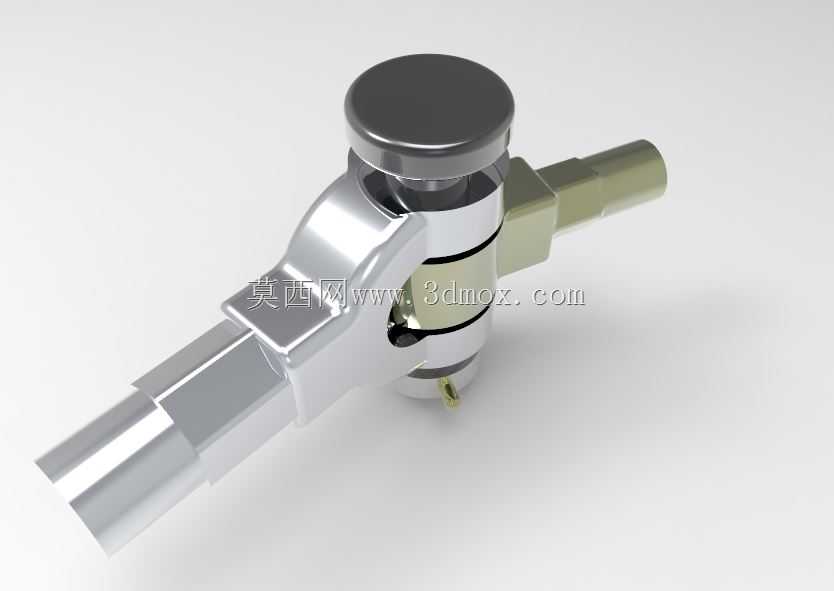

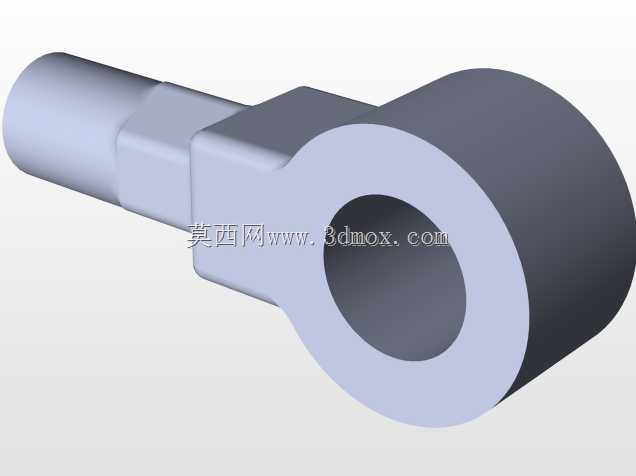

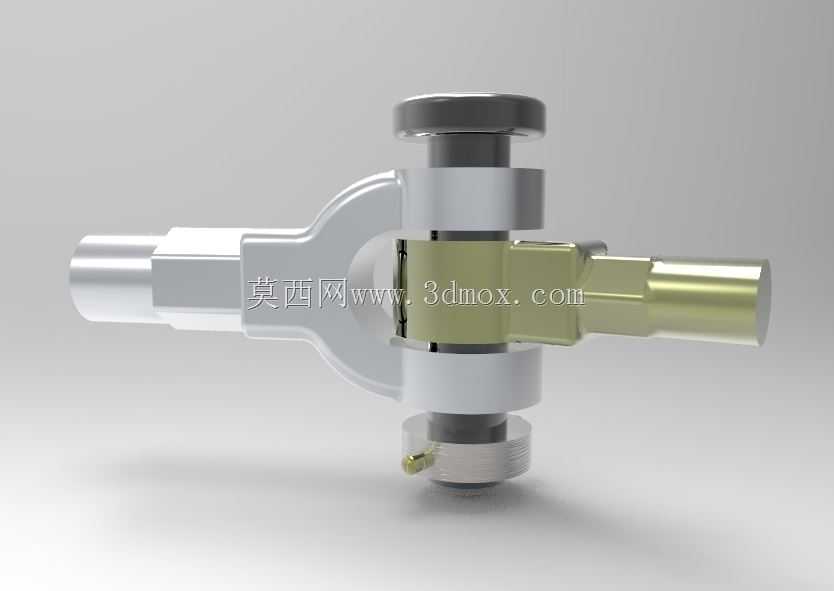

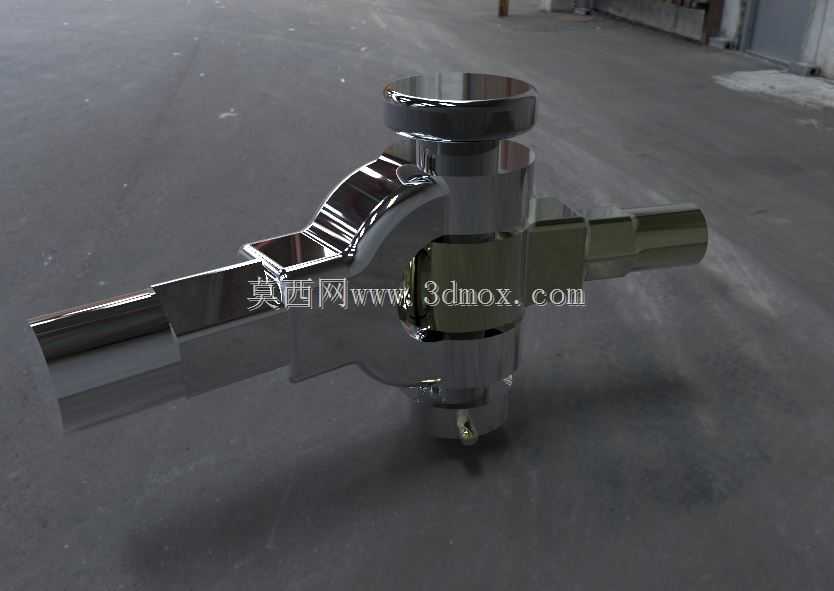

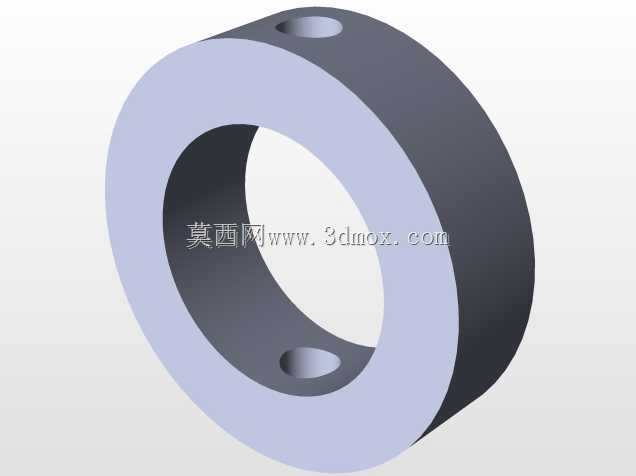

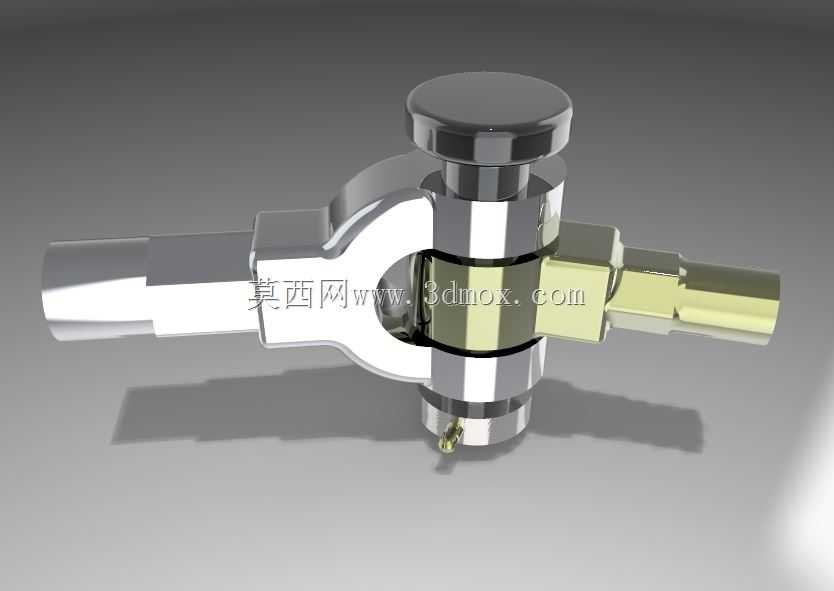

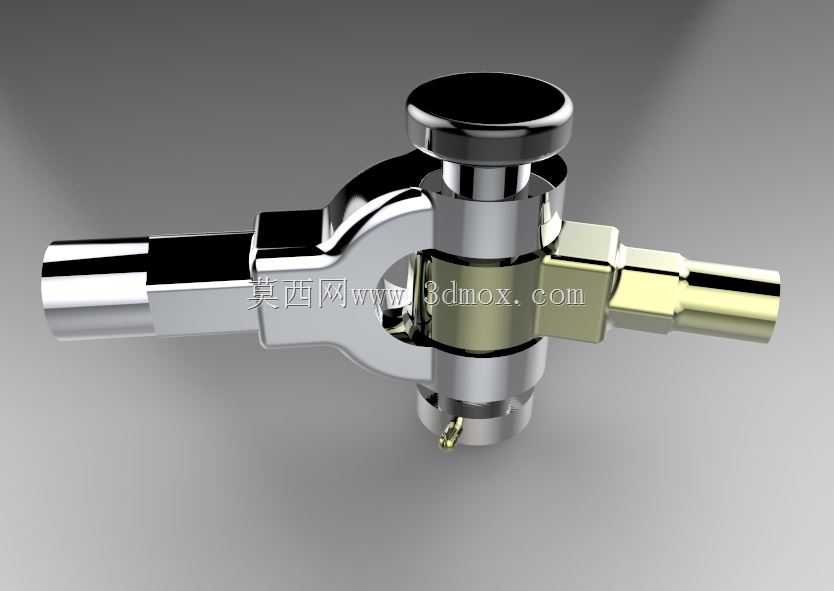

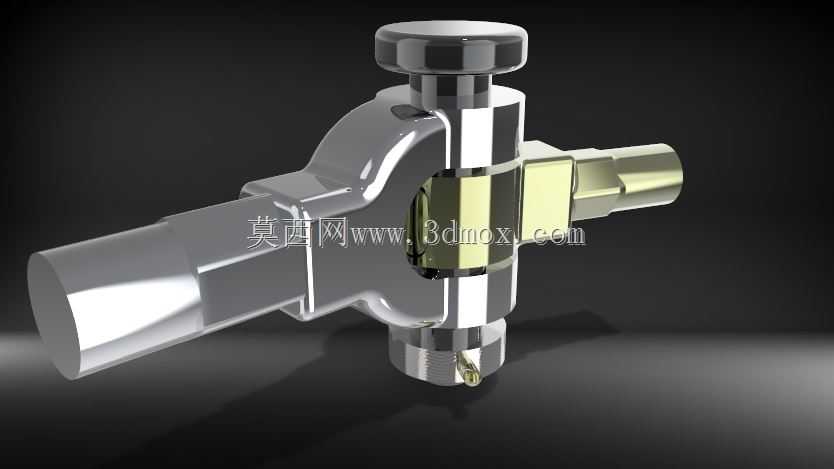

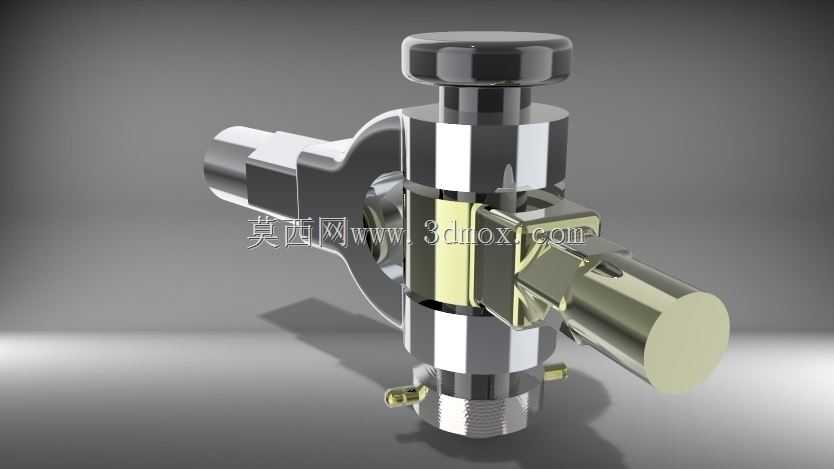

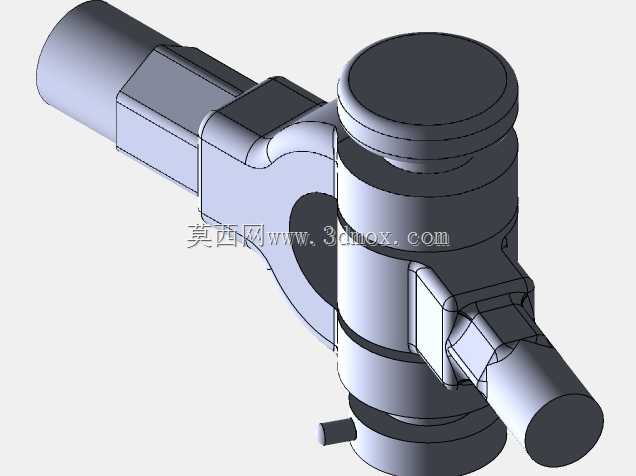

该销接连接头主要应用于起重作业、桁架结构搭建、桥梁临时构件连接、拖拉机组装以及起重臂杆件拼接等场景，核心作用是在两根承受轴向拉伸载荷的杆件之间实现可靠连接，同时可适配连接端少量的角度偏转与柔度调整需求，避免杆件受载时因刚性约束产生附加弯曲应力，提升整套杆系结构的载荷适应性与运行稳定性。在实际工程使用中，这类接头常作为拉杆系统的核心连接节点，替代传统的刚性焊接或固定法兰连接，在需要频繁拆装调整杆长、或是作业过程中杆件存在小幅角度摆动的工况下优势尤为明显，比如起重设备的变幅拉杆连接、装配式桁架的现场拼装节点、桥梁施工临时承重拉杆的对接位置，都能看到这类结构的应用。从功能特性来看，该接头采用抱箍式夹装配合横向穿销的锁紧结构，中部的铰接销体可实现周向小角度转动，两端的杆体对接位分别适配不同直径的圆杆与带六角定位段的拉杆，顶部的旋钮式压盖可手动调整夹装预紧力，底部的开口销结构可防止铰接销在受载振动过程中脱出，整体结构无需额外专用工具即可完成拆装，锁紧后可承受数吨级的轴向拉伸载荷，同时铰接位置的转动阻尼可通过压盖预紧力进行调整，既可以满足杆件自由小幅摆动的需求，也能通过增大预紧力实现近似刚性的连接效果。在设计思路上，该结构优先考虑了受载状态下的应力分布合理性，夹装抱箍的圆弧过渡位置做了加厚处理，避免应力集中导致的结构断裂，铰接销与夹装位的配合面采用小间隙配合，既保证转动灵活性，又避免间隙过大带来的连接冲击，两端的杆体插入段设计了定位台阶，安装时可快速对齐安装位置，无需反复测量调整对接深度。从外形尺寸与安装边界来看，该接头整体呈十字形布局，横向为两侧杆体对接通道，纵向为铰接锁紧结构，整体最大外径不超过所连接杆件直径的2.5倍，安装时仅需在杆件端部预留出接头长度1.2倍的操作空间即可完成装配，无需在杆件连接端加工复杂的法兰或螺纹结构，仅需将杆件插入对接位后拧紧压盖、穿入防脱销即可完成安装，适配的杆件直径范围覆盖工程中常用的中小规格承重拉杆，可直接替换同规格的传统刚性接头，无需对原有杆系结构做额外改造。
