塞尔达传说主题海利安盾1比1复刻结构设计

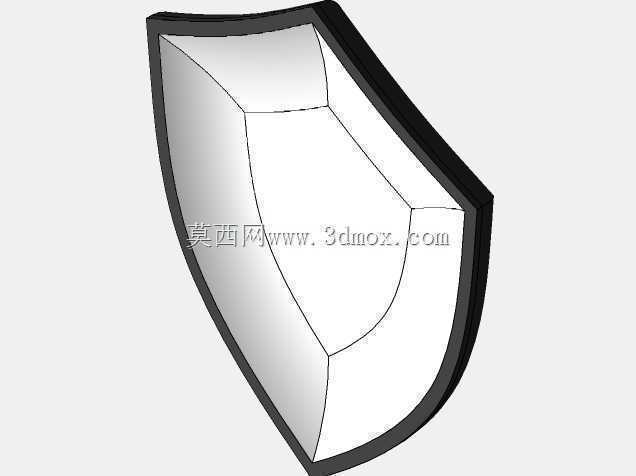

　　本次设计的海利安盾结构，最初的需求来自线下漫展道具制作与3D打印文创周边开发场景，在实际应用中，这类道具既可以作为cosplay活动的手持装备，也能缩小比例后作为桌面装饰摆件、IP主题收藏手办的配套组件，部分主题展馆的互动展陈区域也会采用等比例复刻件作为沉浸式场景的布置元素。设计初期首先确定了双比例适配的结构逻辑，1:1等比例版本针对手持使用场景做了重心优化，整体盾体的重心控制在握持位置向内30mm的区域，避免长时间持握出现腕部受力过大的问题，盾体边缘做了R3的圆角过渡，没有尖锐棱角，符合公共场景使用的安全要求，整体外轮廓尺寸严格参照原作设定的盾形比例，盾面最宽处为520mm，上下总高度为650mm，握持区域的内凹深度为45mm，

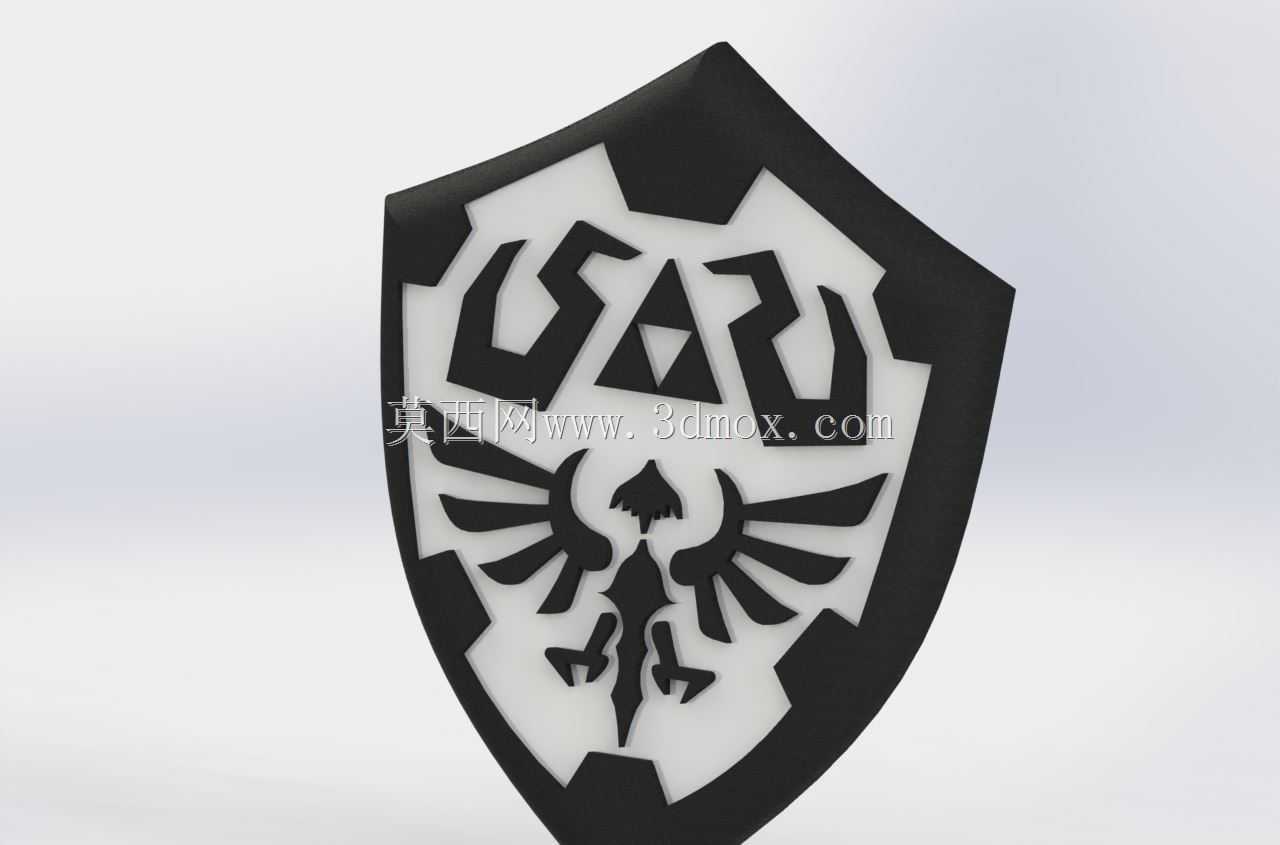

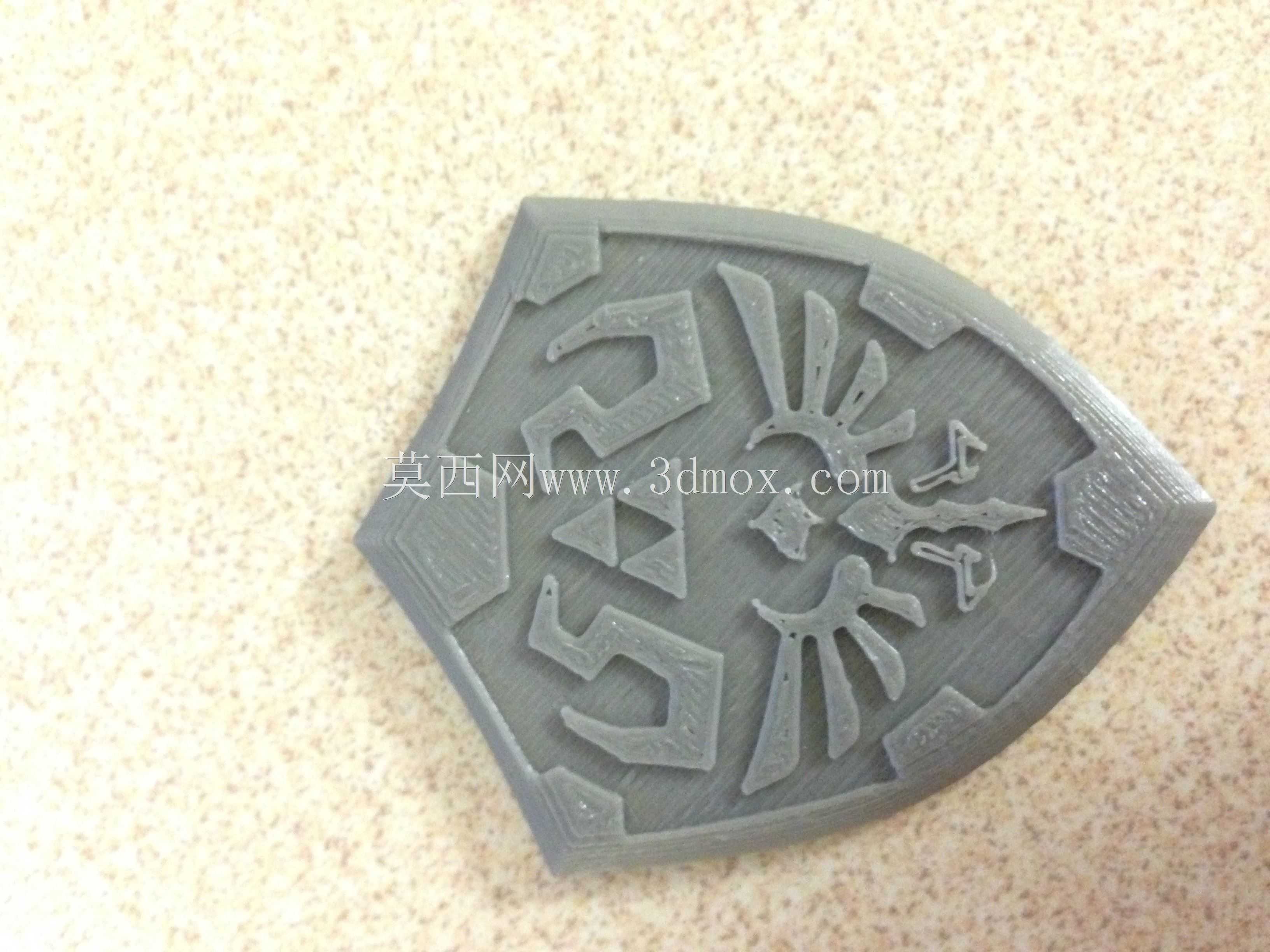

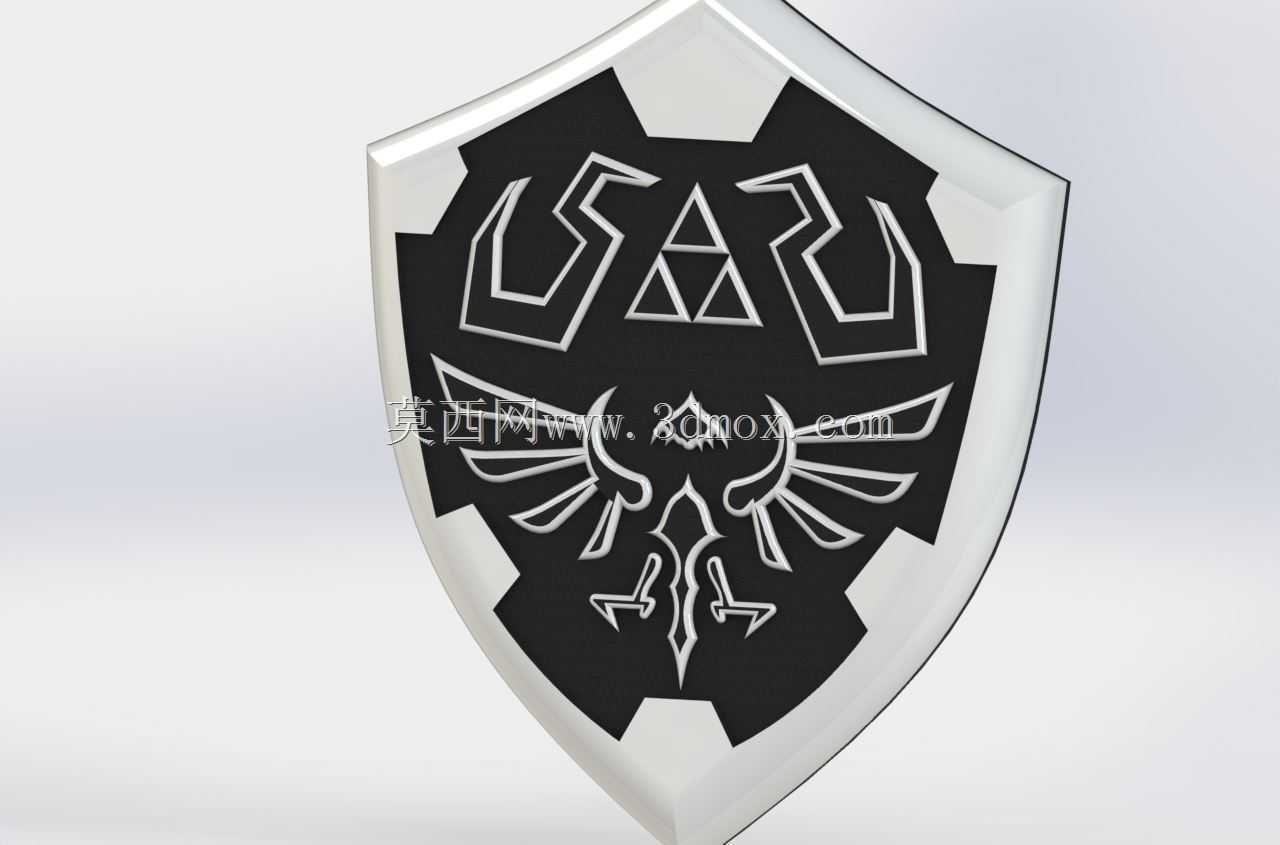

　　刚好适配成年人手掌的握持空间，不需要额外加装绑带就可以稳定持握。1:16缩小版本则针对FDM3D打印的工艺特性做了结构拆分优化，所有突出的纹饰部分都做了0.8mm的厚度加强，避免打印过程中出现翘边、断连的问题，拆分后的组件拼接公差控制在0.2mm以内，不需要额外打磨就可以直接粘接组装。盾面的纹饰结构采用分层设计思路，底层盾基为2.5mm厚的平板结构，中层的黑色纹饰区域做1.2mm的下沉台阶，上层的白色鹰徽与三角力量标识做0.8mm的凸起，这种分层结构既可以通过多色打印直接实现分色效果，也方便后期手工涂装时做遮罩处理，不需要额外雕刻纹饰轮廓。盾体背部的握持结构采用隐藏式设计，握持把手与盾基的连接位置做了三个均匀分布的加强筋，

　　每个加强筋的厚度为3mm，可承受15kg的横向冲击力，满足日常手持、展示的强度要求，同时不会在盾面正面露出连接结构，保证外观的完整性。针对不同的使用场景，盾体的安装边界也做了对应预留，如果作为墙面装饰使用，盾体背部上方预留了两个直径6mm的挂孔，孔位距离盾体上边缘80mm，挂装后盾体与墙面的贴合间隙控制在2mm以内，不会出现明显的翘起；如果作为手持道具使用，预留了绑带穿孔位，可以根据使用者的手型调整绑带松紧，适配不同的握持习惯。在结构验证阶段，针对3D打印的成型特性做了多次壁厚调整，等比例版本如果采用PLA材料打印，整体壁厚设置为3mm即可满足强度要求，重量控制在1.2kg左右，长时间持握不会产生明显的负重感；

　　缩小比例的摆件版本壁厚设置为1.5mm，整体重量仅为35g，放在桌面不会出现倾倒问题。盾面的所有曲面过渡都做了G1连续处理，没有明显的折角痕迹，打印后层纹处理的工作量比常规自由曲面模型减少40%左右，不管是做光滑漆面效果还是做旧的战损效果，都有很好的基础表现力。
