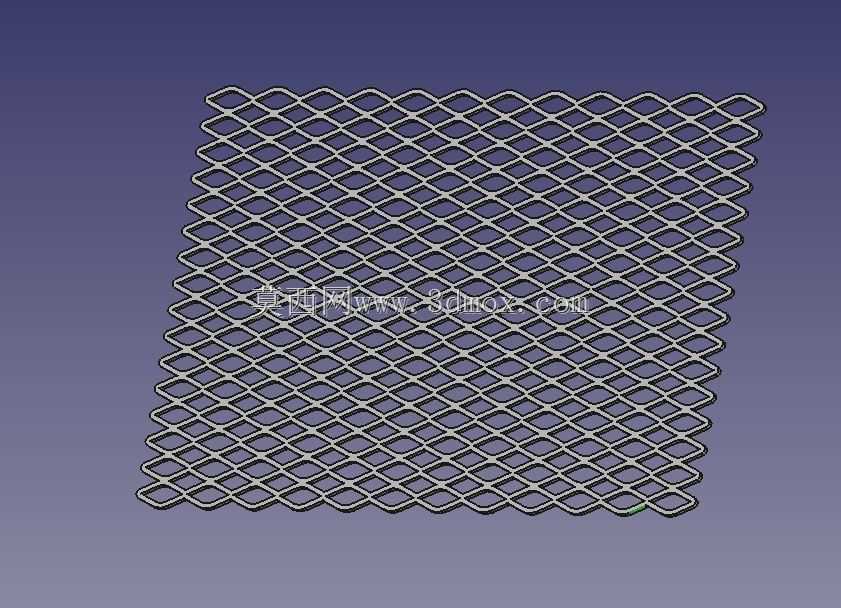

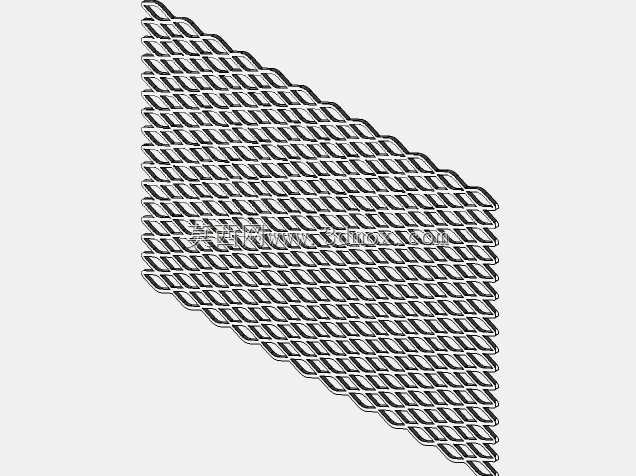

菱形拉伸金属防护网板三维结构设计

这款菱形孔金属网板是工业领域应用极为广泛的通用五金构件，在实际生产场景中覆盖多类使用需求：在设备防护场景下，它可作为各类旋转传动设备、高温作业工位的安全防护围挡，既能够阻隔人员肢体意外接触危险运转部件，又不会遮挡作业视线、影响设备通风散热；在物料筛分场景中，搭配对应规格的边框固定后，可用于矿石分级、粮食除杂、工业粉料筛分等工序，均匀的网孔结构能保证筛分精度稳定，长期受物料冲击也不易出现网孔变形；在建筑装饰场景中，它可作为吊顶饰面、外墙防护格栅、平台走道踏板的基底构件，兼顾结构强度与通透的视觉效果；在户外设施场景中，它还可作为围栏网、养殖围网、沟渠防护盖板使用，耐冲击、抗锈蚀的结构特性能适应长期户外暴露的使用环境。从设计思路来看，这款网板采用一体拉伸成型的结构逻辑，摒弃了传统编织网节点易松动、焊点易脱落的缺陷，整张网板由连续的菱形金属丝梗交错连接构成，没有额外的拼接焊点，整体结构的受力均匀性大幅提升，当局部受到外力冲击时，应力会沿着交错的丝梗向整个网面传导，避免局部受力过大出现网面破损。设计过程中对丝梗的宽度、厚度做了匹配性优化，在保证网面整体结构强度的前提下，尽可能降低网板的整体自重，减少安装时的支撑负载。网板的外形为规整矩形，边缘做了收边处理，不存在尖锐的毛刺外凸，安装时可直接通过压条、螺栓与支撑框架固定，不需要额外对边缘做打磨裁切处理，有效降低现场安装的工作量。网孔采用均匀的菱形排布，相邻网孔的连接丝梗过渡顺滑，不存在应力集中的直角拐点，长期受交变载荷作用也不易出现丝梗断裂的问题。在安装边界设计上，网板的四周边缘预留了均匀的固定点位，适配市面上通用的角钢、方管框架安装尺寸，不管是作为设备防护的内嵌网板，还是作为大面积围栏的拼接单元，都能实现快速对齐装配，拼接后的网面平整度好，不会出现局部凸起、缝隙不均的问题。网板的通透率经过合理匹配，在作为防护使用时，既能满足安全距离的防护要求，又能保证空气、光线的正常流通，不会给设备运行带来额外的风阻，也不会遮挡操作人员观察设备内部运转状态的视线。
