8英寸低音扬声器单元三维结构模型

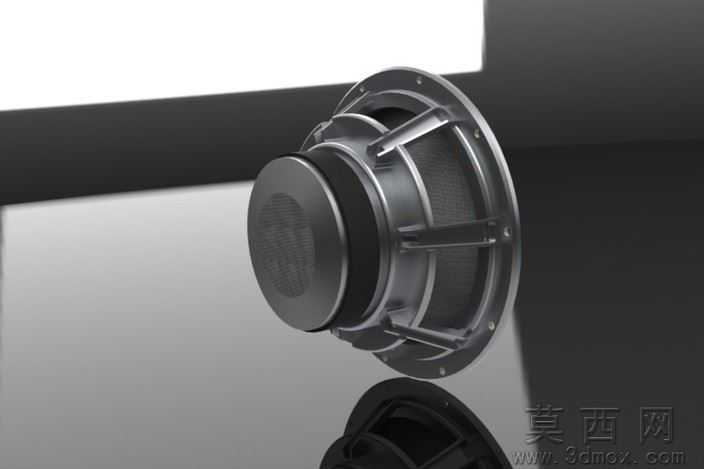

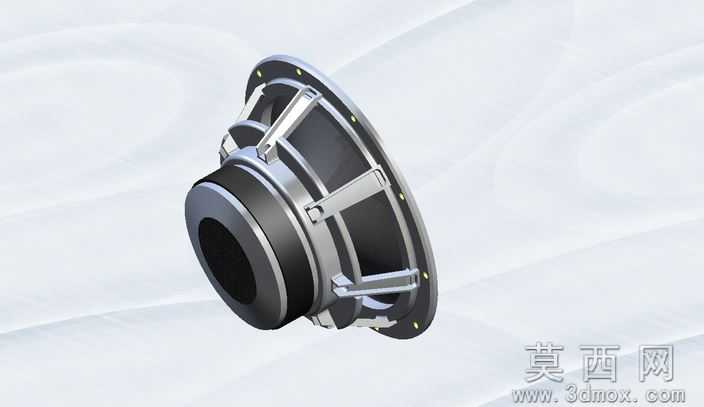

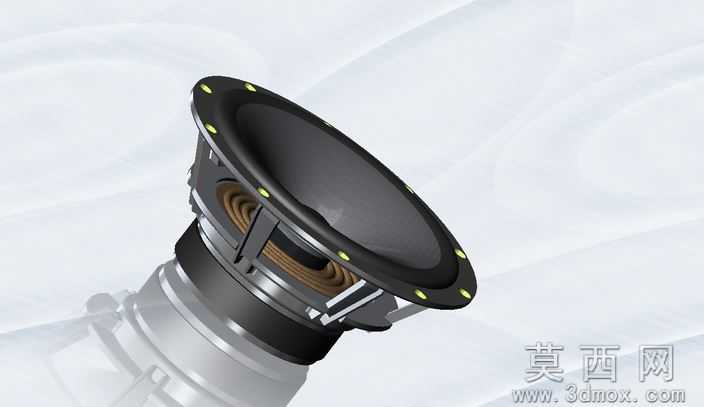

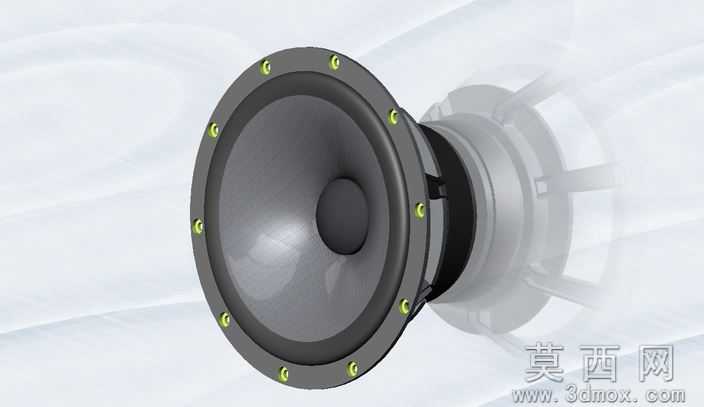

本模型为8英寸低音扬声器单元的完整三维结构模型，建模过程严格遵循电声产品设计规范，首先从振膜曲面构建入手，采用样条曲线精准拟合锥盆的弧度轮廓，保证振膜分割振动特性符合声学设计要求，随后依次完成折环、定心支片、音圈骨架、磁路系统、盆架的零件建模，每个零件的尺寸公差均参考行业通用标准设定，装配过程中严格对齐各部件的同轴度，避免出现偏心导致的声学性能偏差。参数设计层面完整还原了该款低音单元的核心电声参数，额定功率处理能力为150瓦RMS、峰值功率可达225瓦，音圈直流阻抗为8欧姆，谐振频率Fs为27Hz，有效频率响应范围覆盖27Hz-4500Hz，灵敏度为90dB(1W/1m)，等效容积Vas为4.59立方英尺，音圈电感量为0.67mH，振膜有效振动半径对应的相关尺寸、磁隙宽度、定心支片顺性等结构参数均经过反复校验，与真实产品参数保持一致。渲染材质方面，模型对不同部件赋予了对应真实材质属性，锥盆采用添加阻尼涂层的纸基复合材质表现，呈现哑光深灰质感，折环设置为高阻尼橡胶材质的半哑光弹性质感，盆架采用镀锌钢材的金属磨砂质感，磁路部分的T铁、华司为抛光镀锌金属材质，固定螺丝为亮面镀锌金属材质，音圈引线为柔性铜编织线材质，整体渲染效果真实还原产品实物外观。结构原理上完整呈现了动圈式低音扬声器的工作结构，包含振动系统、磁路系统、支撑辅助系统三大部分，磁路采用外磁式磁钢结构，提供均匀的磁隙磁场，音圈通入音频电流后在磁场中受力带动锥盆往复振动推动空气发声，折环和定心支片共同保证音圈在磁隙中做轴向运动，同时提供合适的回复力与阻尼特性，模型可直观展示各部件的装配关系与运动逻辑。软件兼容层面，模型提供SolidWorks2010原生格式，同时附带STEP、IGES通用中间格式，可兼容UG、Pro/E、Catia等绝大多数主流三维CAD软件打开编辑，还提供STL格式可直接用于3D打印验证结构，附带效果渲染文件方便快速查看产品展示效果。研发教学应用层面，该模型可作为电声产品设计的参考案例，帮助初学者理解动圈扬声器的结构组成与工作原理，也可用于音响产品开发阶段的结构干涉检查、装配工艺验证，还可作为职业院校机械设计、电声技术相关课程的教学实训素材，辅助讲解三维建模装配技巧与电声结构设计要点，也可用于产品宣传展示的三维素材使用。
