水泥厂2×6级旋风预热器系统三维模型

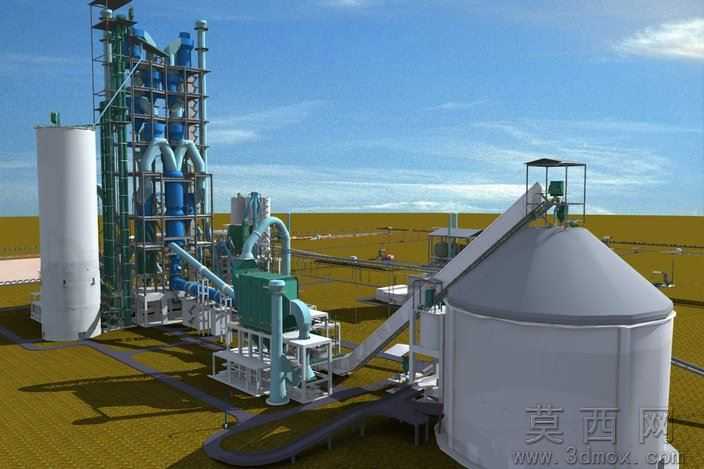

本模型完整还原水泥厂核心的2×6级旋风预热器系统全流程布局，建模阶段首先梳理新型干法水泥生产线预热器单元的工艺逻辑，按照1:1真实工业比例搭建整体框架，从生料输送斜廊、各级旋风筒、连接风管、分解炉模块到配套储料仓、除尘辅机逐一完成特征建模，对旋风筒的蜗壳入口、内筒插深、下料翻板阀等关键结构做了精细化特征还原，避免简化失真。参数设计层面严格匹配2500t/d级水泥生产线预热器的设计规范，各级旋风筒的截面风速、进出口管径、锥体角度均参照行业标准设定，输送斜廊的倾角、料封管长度、储料仓的锥角与容积参数均符合实际生产的物料流通要求，可直接用于工艺排布验证。渲染材质部分针对不同部件做了区分设置：预热器塔架钢结构采用哑光防锈漆金属材质，旋风筒与连接管道采用工业设备常用的浅蓝、深灰耐磨涂层材质，大型储料仓采用哑光混凝土质感材质，地面做硬化厂区地坪材质，配套风管、除尘设备分别设置对应工业材质，搭配日光环境渲染，清晰区分各功能模块，直观呈现厂区整体布局。结构原理上完整呈现旋风预热器的热交换逻辑：生料经输送设备送入各级旋风筒的连接风管，与来自分解炉、回转窑的高温热气流逆向接触完成逐级预热，气固两相在旋风筒内完成分离，预热后的生料经下料管送入分解炉完成碳酸钙分解，最终进入回转窑煅烧，模型清晰展示了风管走向、料流路径与设备连接关系，完整还原预热器作为水泥生产核心热交换单元的工作逻辑。软件兼容方面，模型提供通用STEP、IGES中间格式，同时保留AutoCAD原生建模文件，可直接导入SolidWorks、UG、Pro/E、CATIA等主流三维机械设计软件进行编辑修改，也可导入3ds Max、Blender等渲染软件做厂区可视化场景搭建，无特征丢失、破面等问题，适配不同使用场景的需求。研发教学应用层面，该模型可作为水泥工艺专业的教学演示教具，帮助学生直观理解旋风预热器的多级热交换流程、设备排布逻辑，也可用于水泥生产线技改项目的方案排布验证，辅助设计人员快速完成厂区布局调整、设备选型校验，还可作为建材装备企业的产品展示素材，直观呈现预热器系统的整体构成，降低技术沟通成本。
