剪叉式轿厢升降承载结构设计

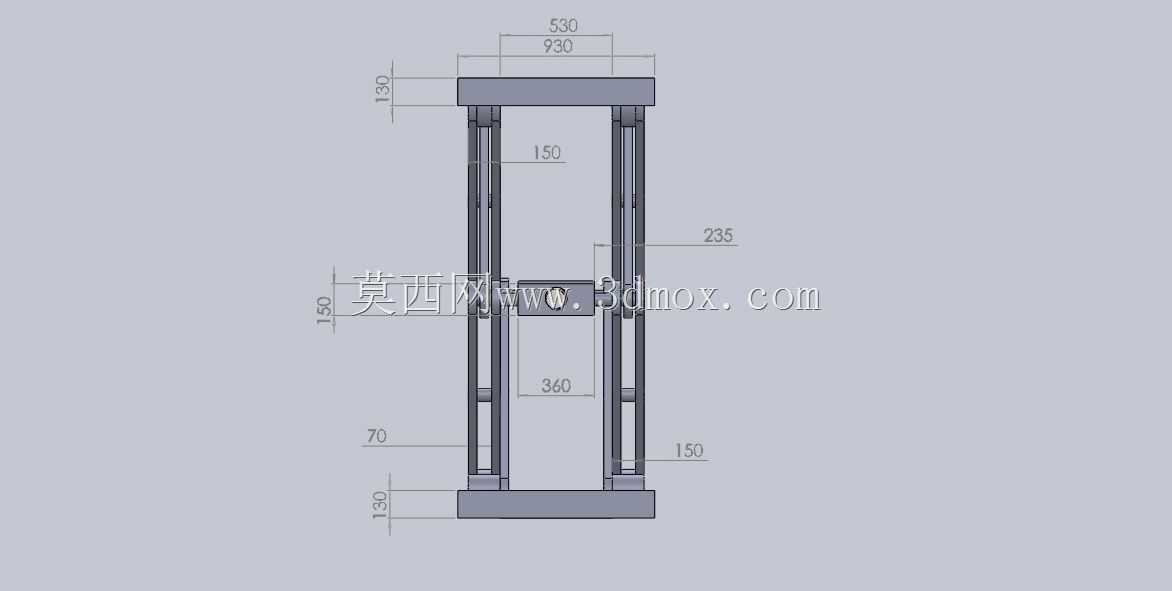

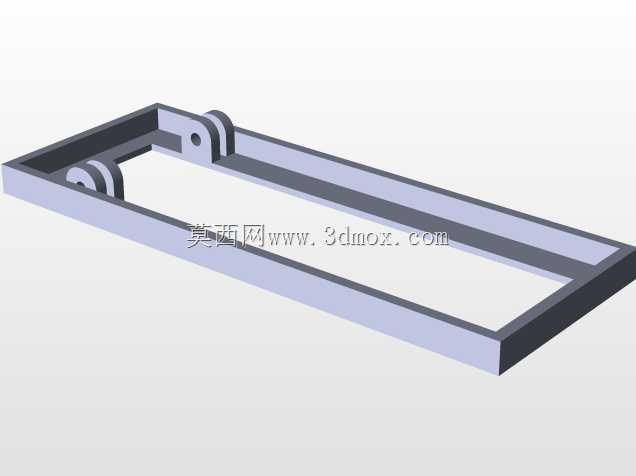

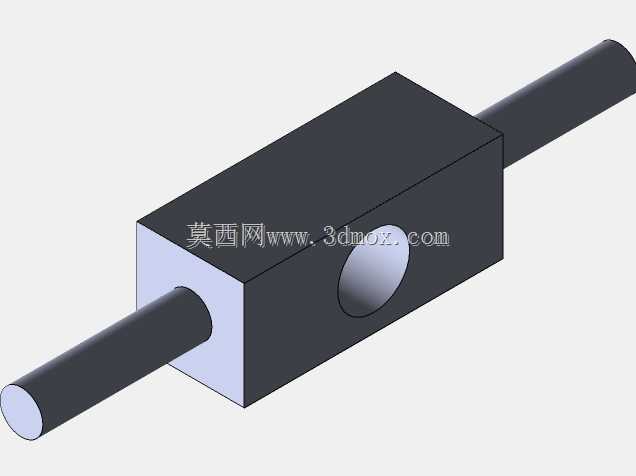

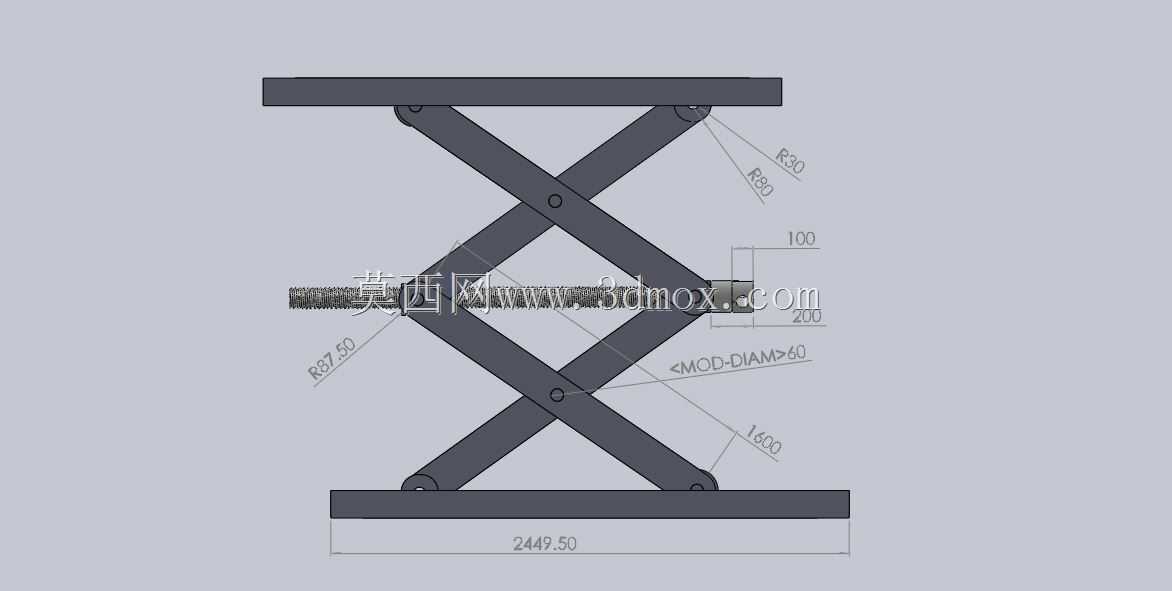

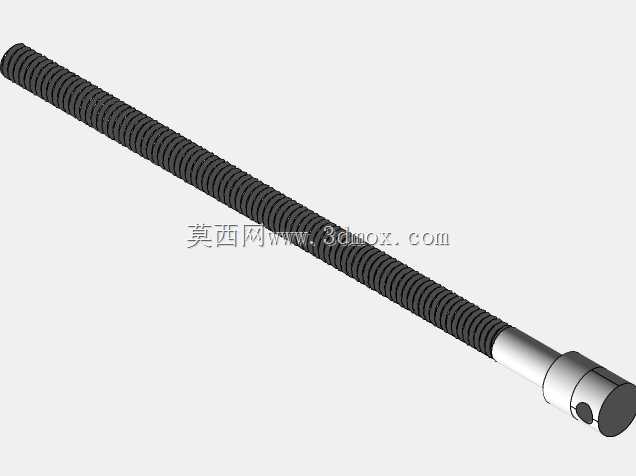

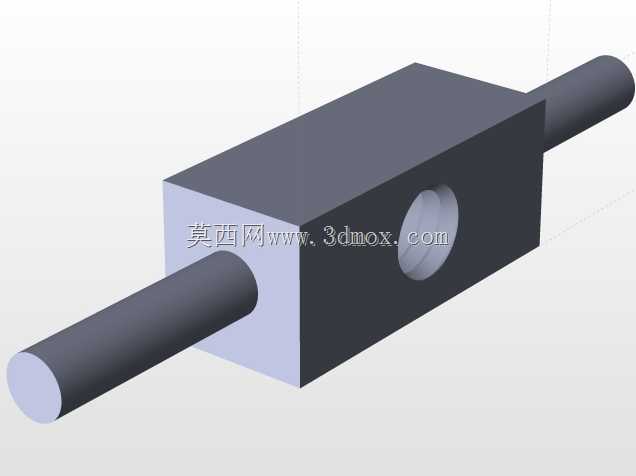

该剪叉式升降结构主要面向轿厢类垂直输送场景设计，可应用于低层建筑的物料转运、小型作业平台的高度调节、生产车间工位间的工件举升等场景，依靠稳定的剪叉铰接结构实现平稳的垂直升降动作，能够在有限的安装空间内提供可靠的承载与高度调节能力。从实际用途来看，该结构通过中部的丝杆传动组件驱动剪叉臂的开合角度变化，进而带动上下承载平台完成垂直方向的位移，相比单臂举升结构具备更优的承载稳定性，升降过程中平台不会出现偏摆晃动，适合对平稳性有要求的轿厢类承载场景，可搭载小型轿厢完成人员或轻型物料的短距离垂直输送，也可单独作为升降台用于生产线上的工件高度适配。在功能特性上，该结构采用对称式双层剪叉臂设计，所有铰接点均配置转动副连接，传动丝杆沿水平方向布置在剪叉结构中部，转动丝杆时可带动剪叉臂的铰接点沿水平方向位移，从而改变剪叉的开合角度实现平台升降，丝杆传动具备自锁特性，可在任意升降高度保持位置锁定，无需额外配置锁止机构即可保障作业安全，上下平台均采用平板式承载面设计，可直接与轿厢底部或作业台面连接固定，安装适配性较强。设计过程中优先考虑了结构的受力合理性，剪叉臂采用等长对称布置，所有受力点均沿结构中心轴对称分布，避免升降过程中出现偏载力矩，铰接点的位置经过受力优化，可将垂直承载的载荷均匀分散到每一段剪叉臂上，降低单一部件的受力负荷，同时在剪叉臂的端部配置了滑动副，可在平台升降时沿平台底部的导轨滑动，避免结构出现卡滞。从尺寸边界来看，该结构完全收拢时整体高度较低，可适配低矮空间的安装需求，完全伸展时可达到额定的升降高度，底部平台的安装基准面尺寸为2449.50，丝杆的公称直径为60，剪叉臂的铰接转动半径经过匹配设计，可保障升降过程中各部件不会出现运动干涉，整体结构的安装边界清晰，可直接根据上下平台的连接尺寸完成现场装配，无需额外进行复杂的结构改制。
