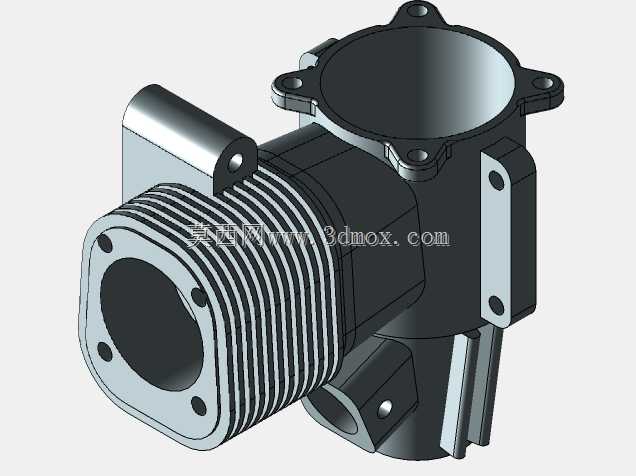

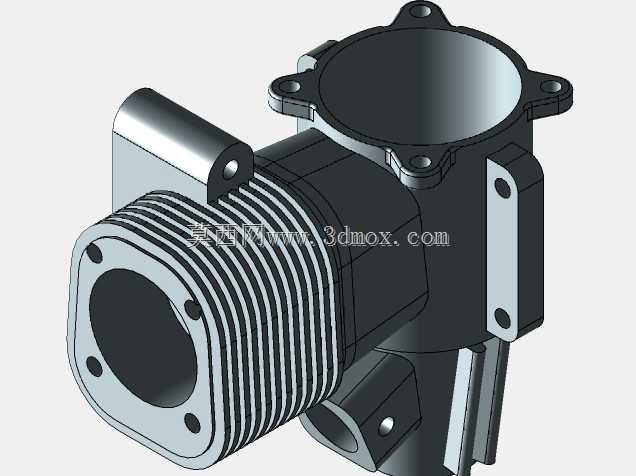

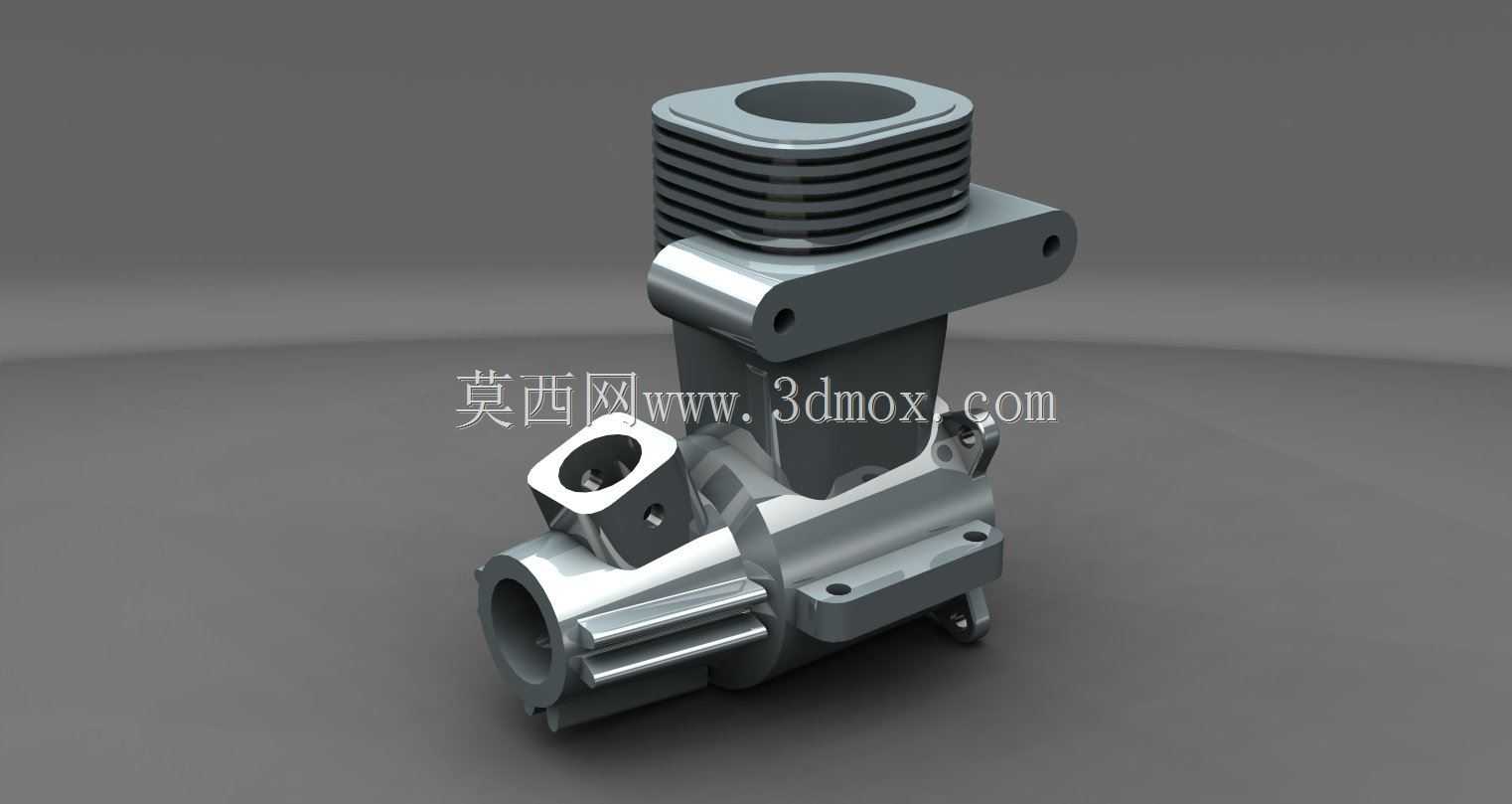

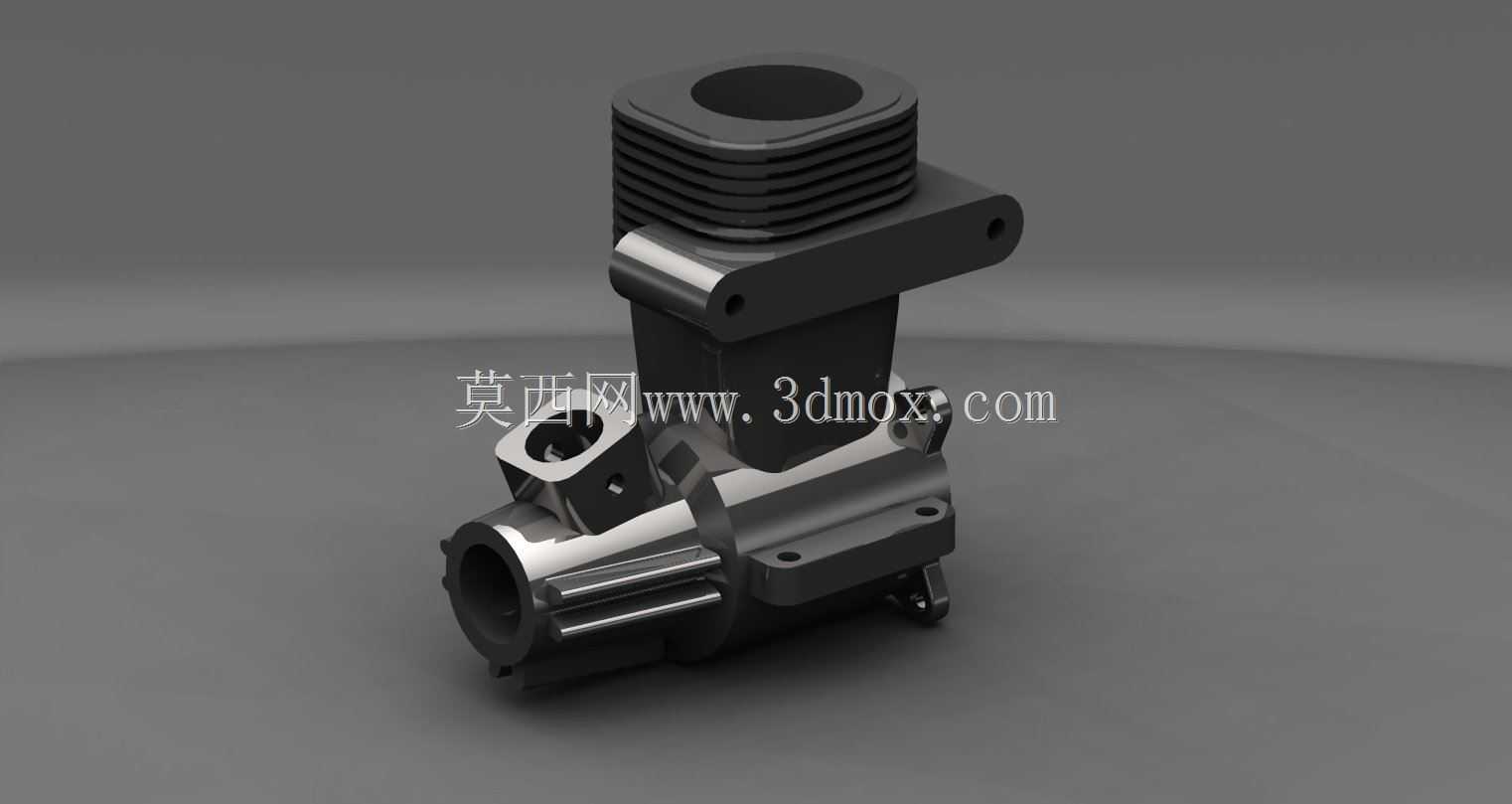

单缸内燃机缸体结构三维设计

单缸发动机缸体是小型动力设备的核心承载基体，广泛应用于通用汽油机、小型农用机械、园林作业机具、迷你摩托与便携发电设备领域，是整台动力单元实现配气、燃烧、动力输出的基础支撑结构，其设计合理性直接决定动力设备的运行稳定性、散热效率与服役寿命。从实际用途来看，该缸体需要整合气缸工作腔、曲轴安装位、配气组件连接座、散热结构与外接安装接口，既要承受燃烧过程产生的高温高压冲击，也要为活塞往复运动提供精准的导向基准，同时承担曲轴连杆机构的载荷传递，还要为化油器、消音器、导风罩等外围附件提供可靠的安装定位。在功能特性设计上，该缸体上部集成了多层环形散热鳍片结构，针对风冷散热场景优化了鳍片间距与换热面积，能够在动力持续高负荷运转时快速导出燃烧室产生的热量，避免缸体温度过高引发的热变形、润滑失效等问题；缸体侧面预留了进排气通道的对接接口，接口位置经过同轴度校准，可保证进排气门组件安装后的密封性能，减少漏气损失提升燃烧效率；下部曲轴腔位置设计了多组带安装孔的连接凸台，既可以实现曲轴轴承座的精准定位，也能满足缸体与整机机架的刚性连接需求，凸台位置做了加厚处理，可承受曲轴运转时产生的交变冲击载荷，避免长期运行出现连接松动或结构开裂。在设计思路层面，该缸体采用一体化铸造成型的结构方案，将气缸工作腔、散热鳍片、安装凸台、附件接口整合为单一整体结构，减少了分体连接带来的密封风险与装配误差；内部气缸工作腔的圆柱度、表面粗糙度都按照活塞往复运动的配合要求做了公差优化，可保证活塞环与缸壁的贴合度，降低机油消耗与漏气量；所有安装孔位都设计了对应的沉台或加强筋结构，在控制整体重量的前提下提升了局部结构强度，避免螺栓紧固时出现应力集中导致的缸体变形。从安装边界来看，该缸体的上部散热鳍片外径、下部安装凸台的孔位间距、侧面进排气接口的朝向与中心距都匹配通用小型单缸动力的安装规范，可直接适配对应排量的活塞、曲轴、配气机构组件，不需要额外修改安装位就能完成整机组装；缸体整体轮廓紧凑，预留的外围附件安装位置不会与机架、油箱、启动机构产生干涉，能够满足小型动力设备紧凑化的布局要求，在保证结构强度的同时控制了整体重量，适配便携类动力设备的轻量化设计需求。
