六缸径向排布气动动力装置结构设计

该六缸径向气动动力装置，是面向低压气动动力输出场景设计的紧凑型动力单元，可广泛应用于小型自动化生产线工位驱动、教学演示实验台、低压气动工具动力源、文创动态展示装置等场景，能够在0.4-0.8MPa常规工厂气源压力下稳定输出旋转动力，无需额外配置燃油供给、高压密封或冷却回路，适配对防爆、低噪、清洁动力有要求的作业环境。

从实际用途来看，该装置可直接作为小型气动马达替代传统叶片式气动马达，用于短周期间歇运转的工位转台、小型输送线驱动、教具演示动力模块，相比同功率等级的电动马达，它具备过载自动卸荷、启停响应速度快、无电火花风险的优势，在易燃易爆工况、无尘车间、教学实训场景中具备更高的适配性。

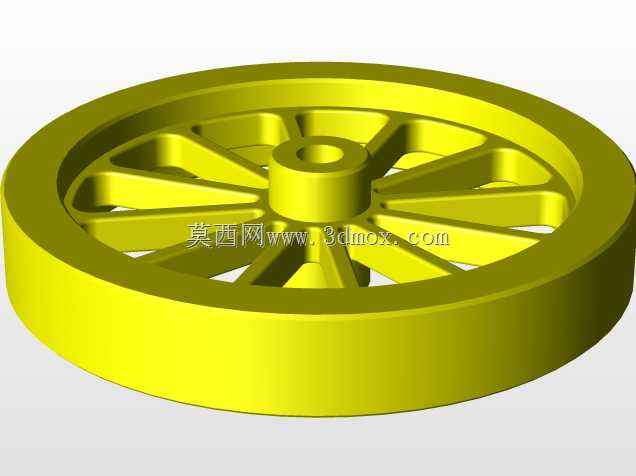

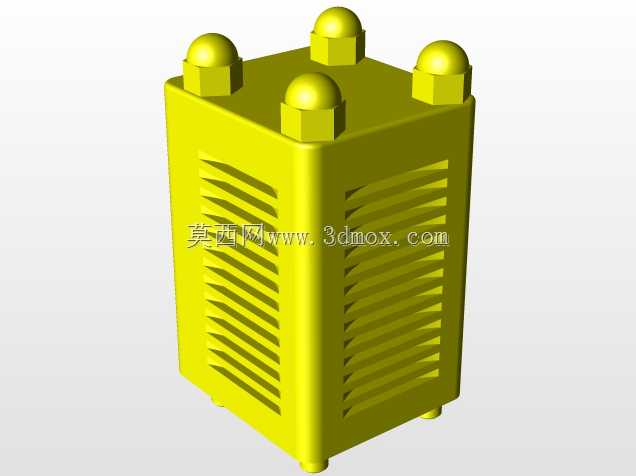

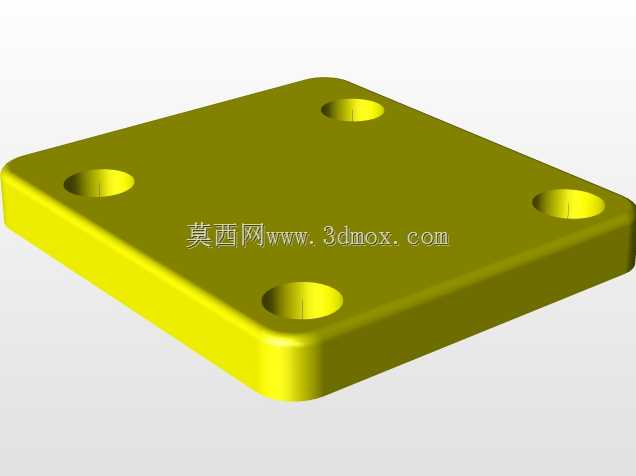

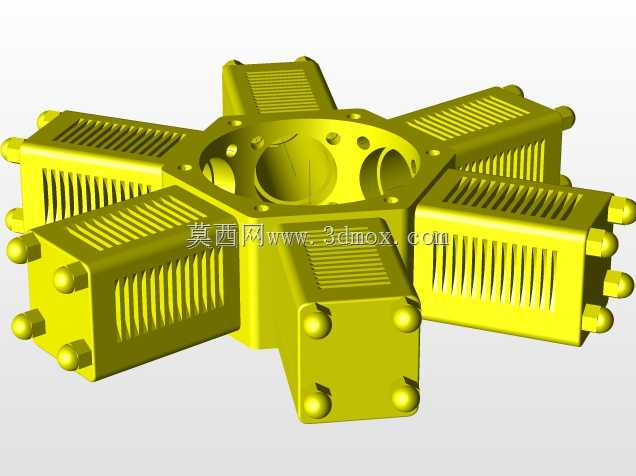

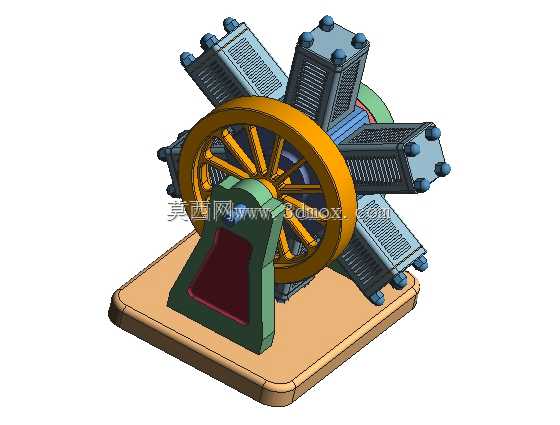

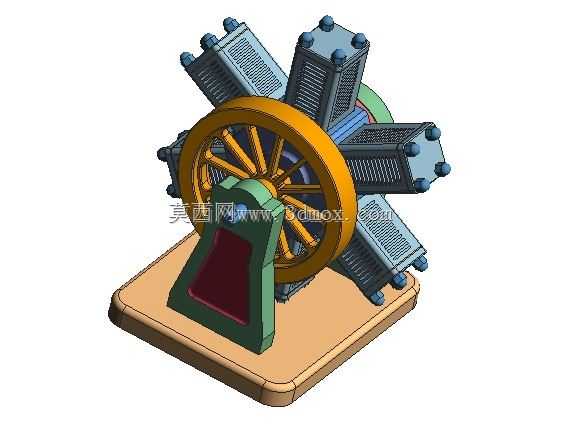

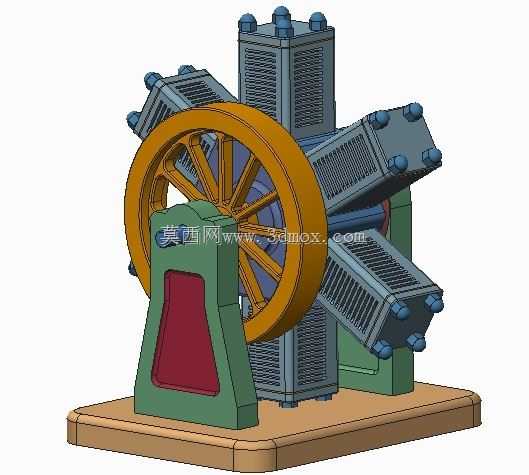

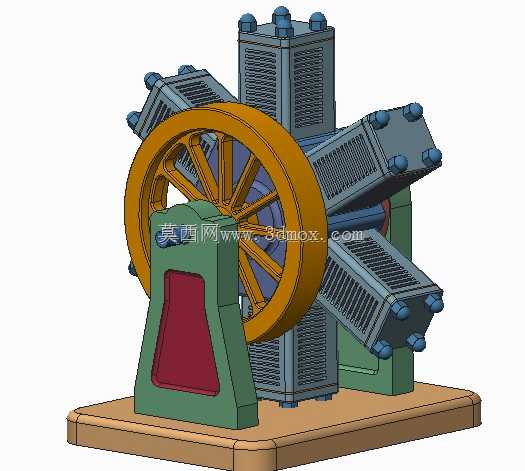

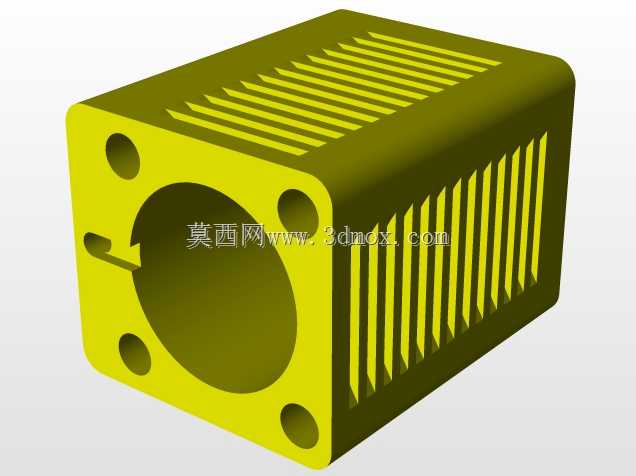

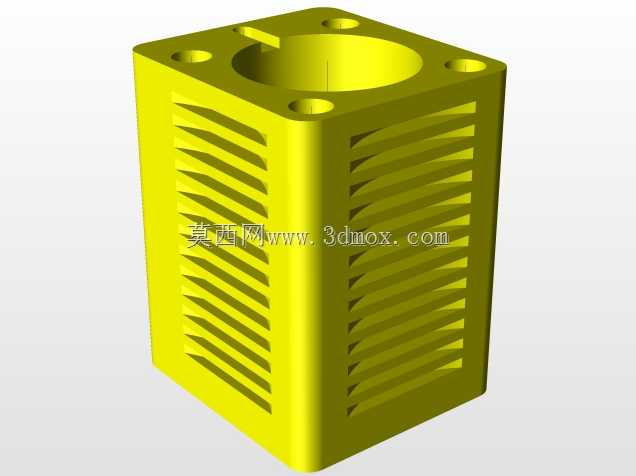

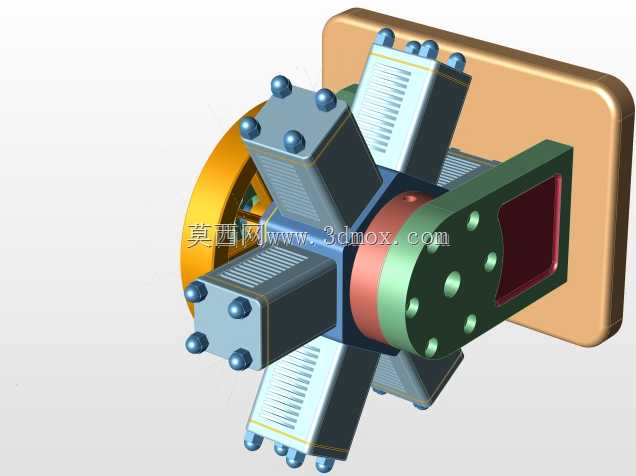

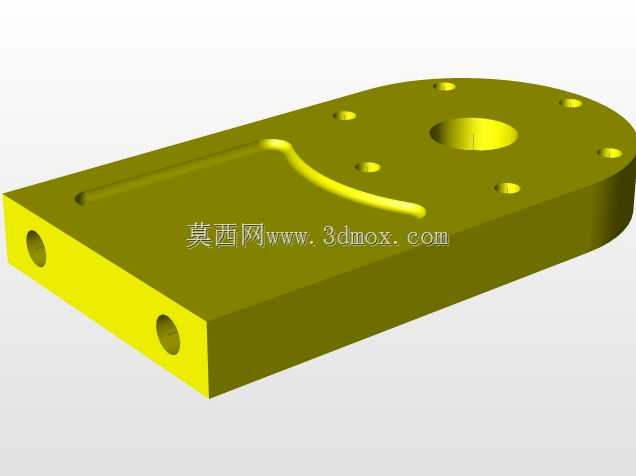

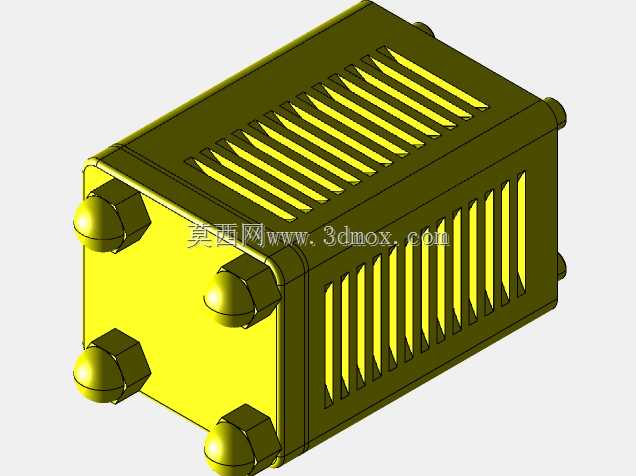

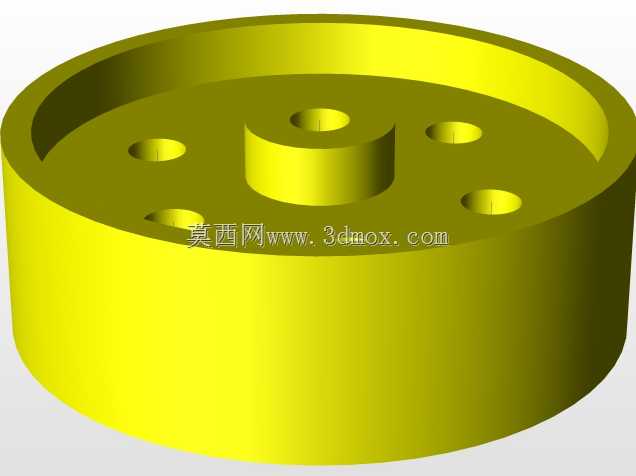

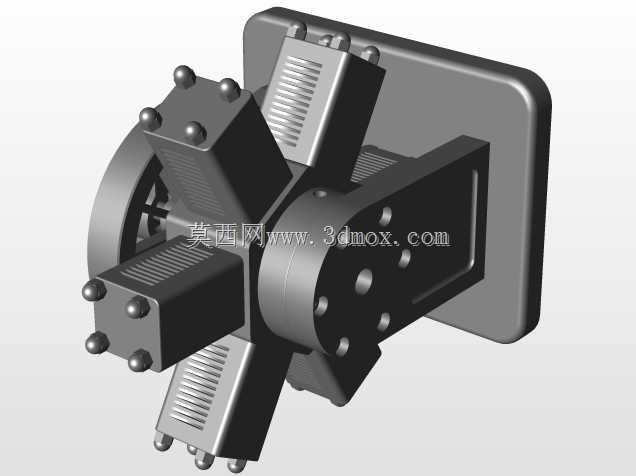

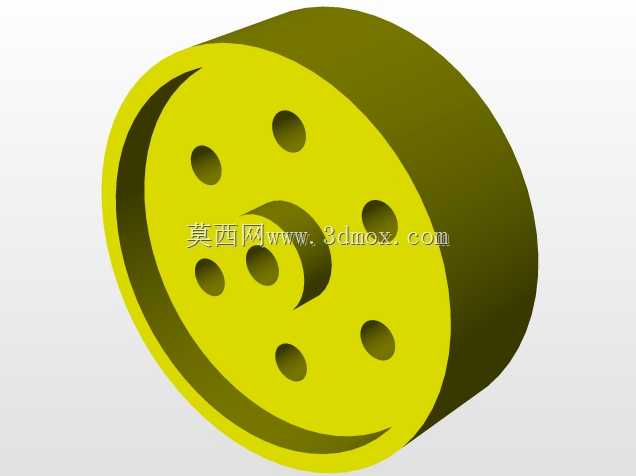

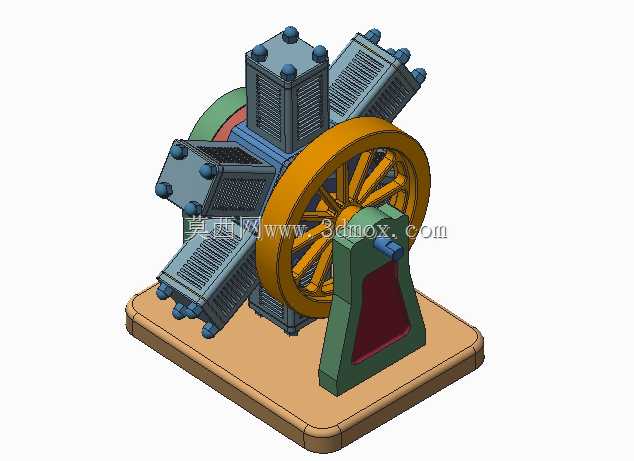

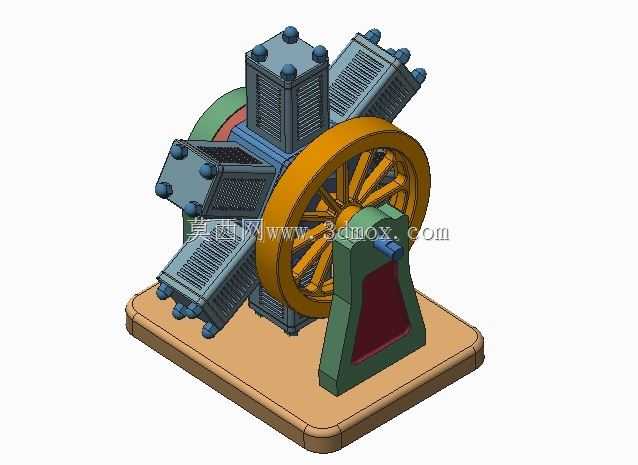

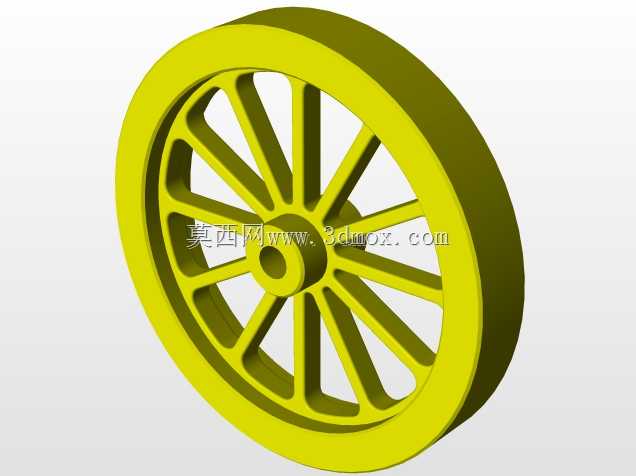

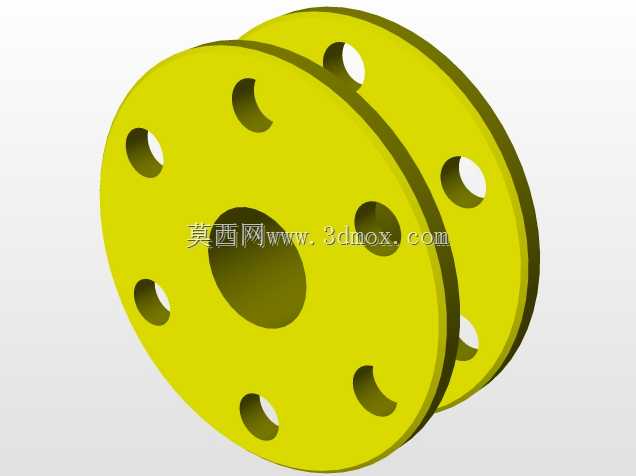

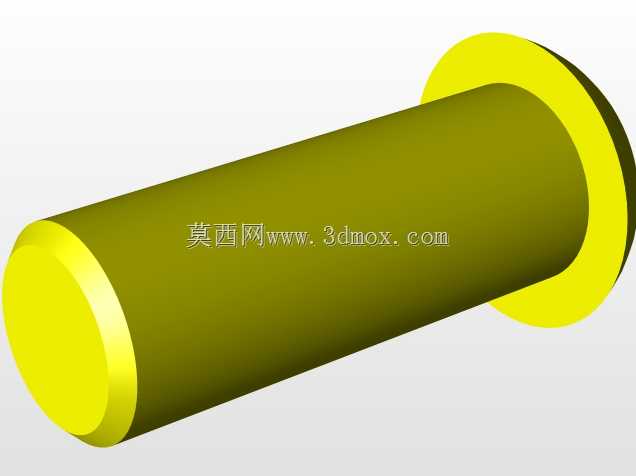

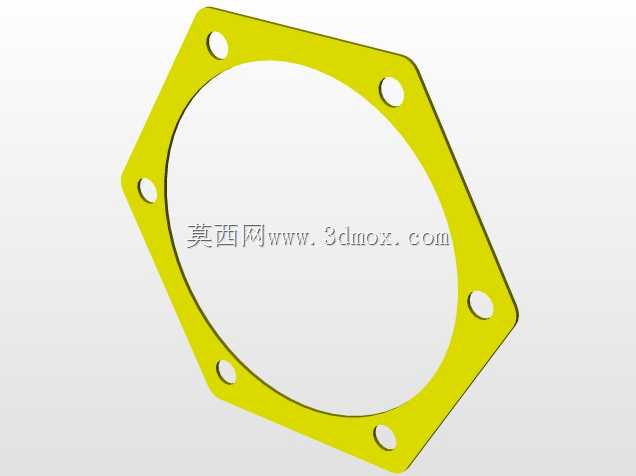

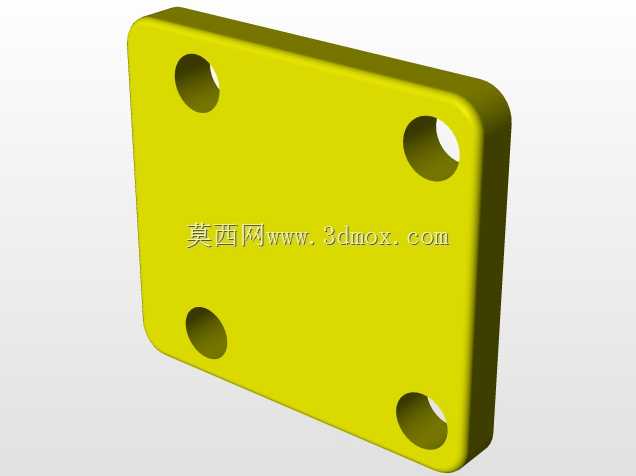

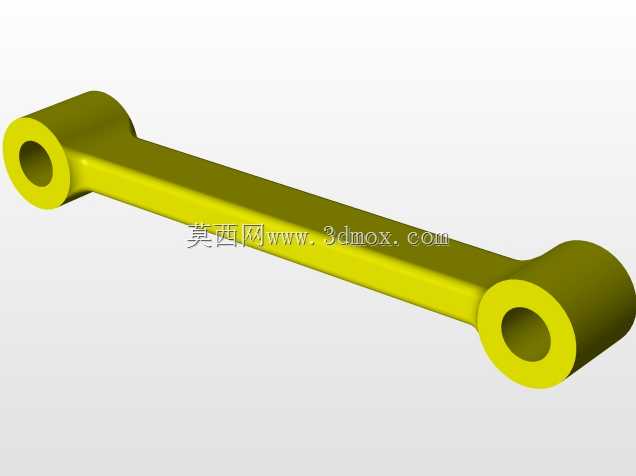

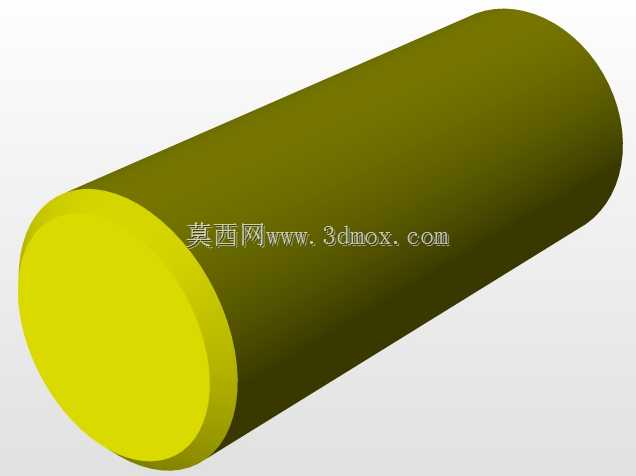

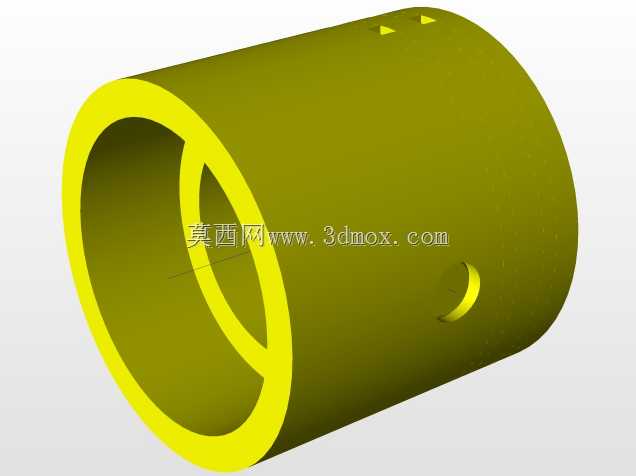

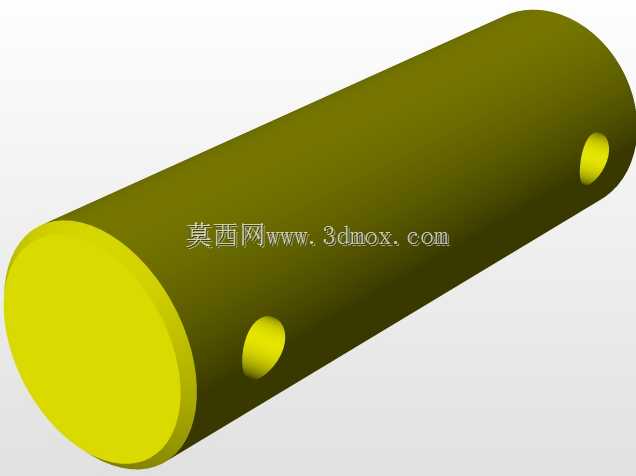

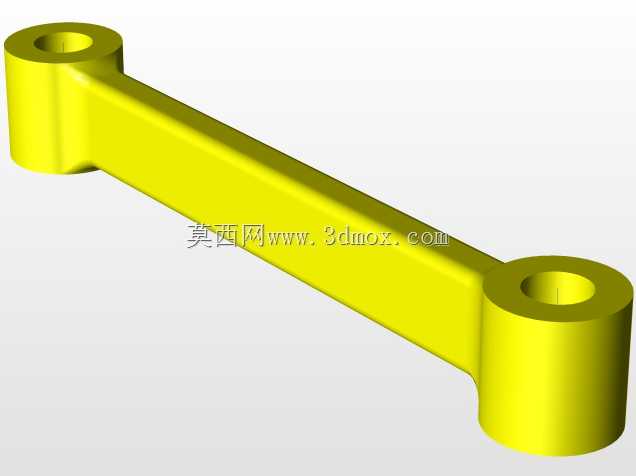

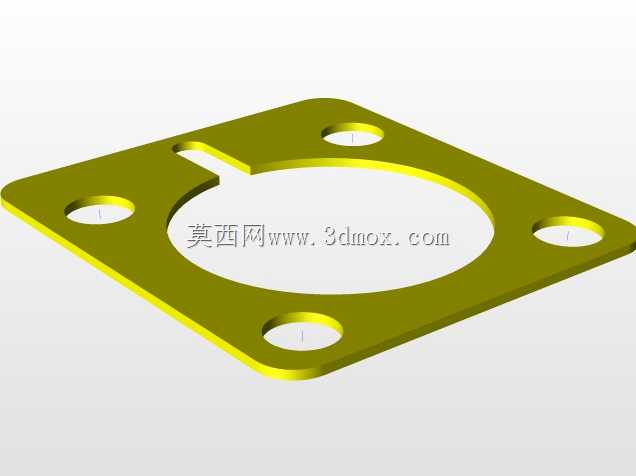

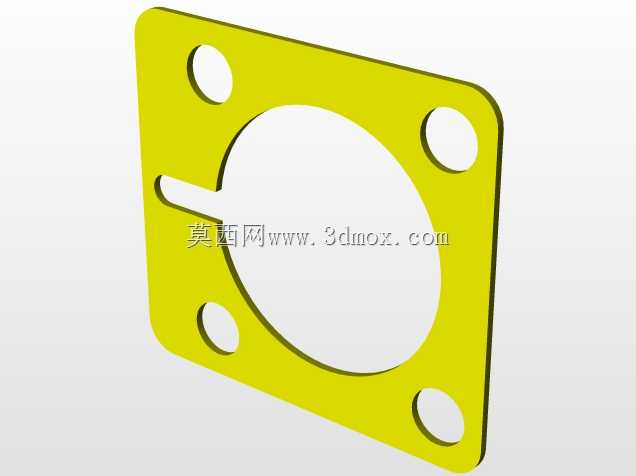

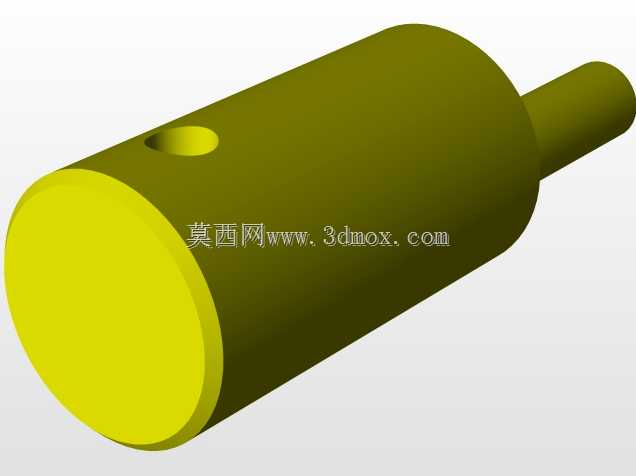

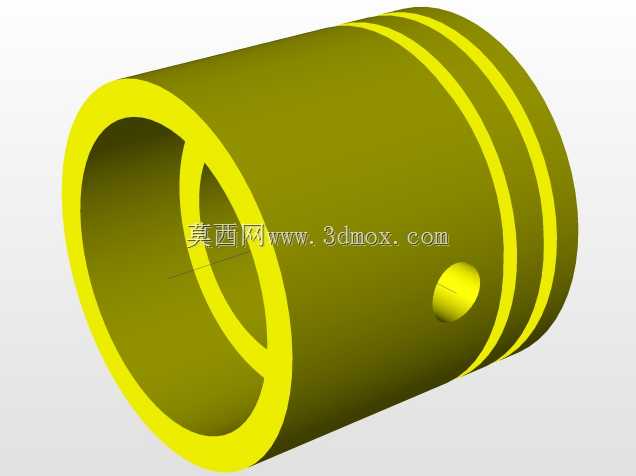

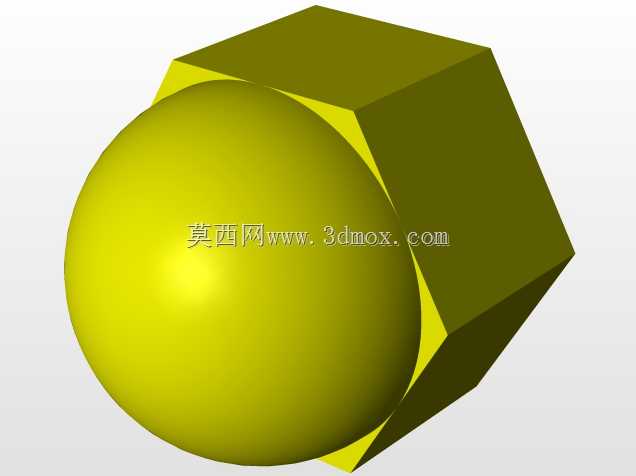

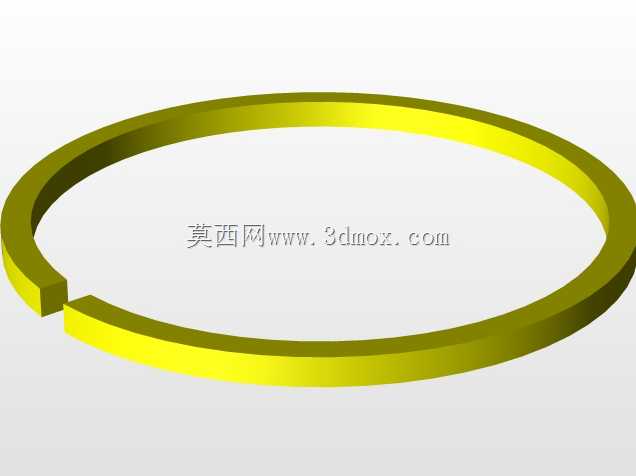

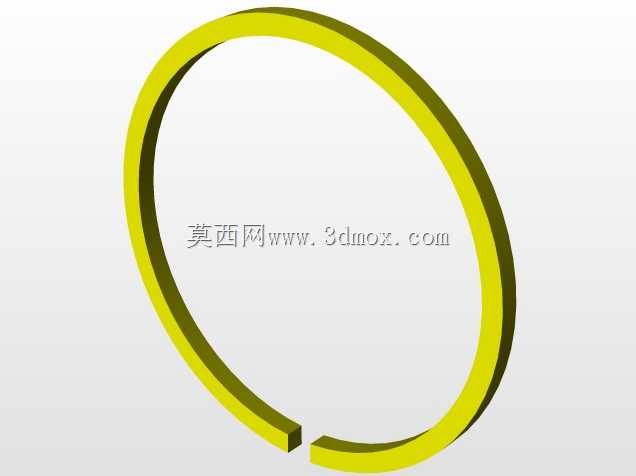

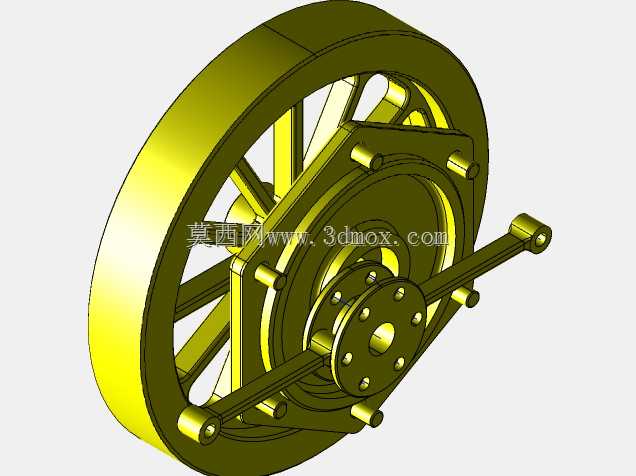

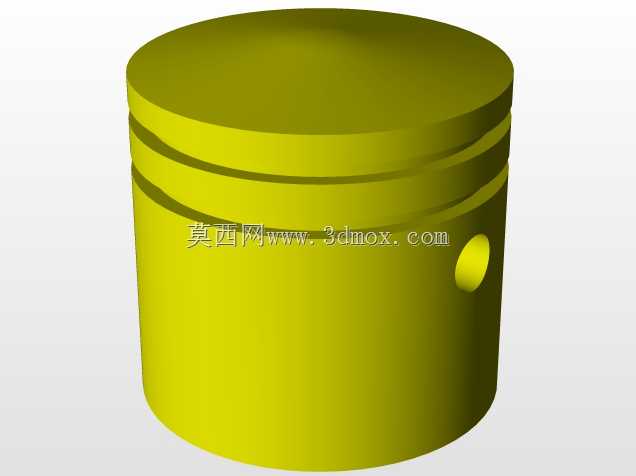

产品功能特性上，六个气缸沿中心曲轴呈放射状均匀排布，每个气缸的进排气时序通过中心配气结构统一控制，动力输出端集成大直径带辐条飞轮，能够有效抵消多缸往复运动产生的振动，让输出扭矩更加平稳；气缸本体采用散热鳍片结构设计，即使长时间连续运转也能快速散去压缩空气膨胀做功产生的温降带来的凝露影响，避免气缸内壁锈蚀卡滞；底座采用带圆角的平板安装结构，四个边角预留安装定位孔，可直接固定在工作台面或设备机架上，无需额外设计转接支架。

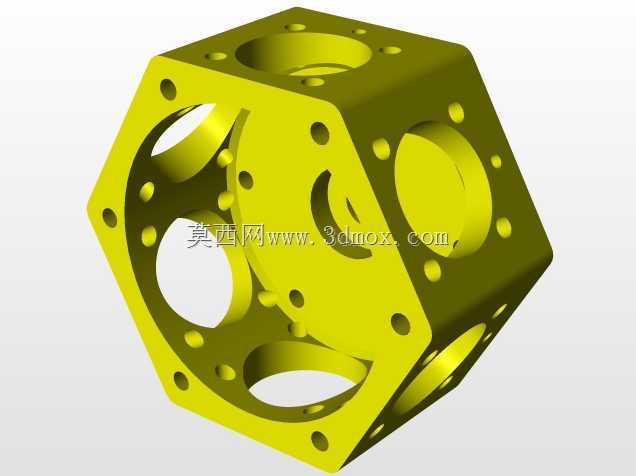

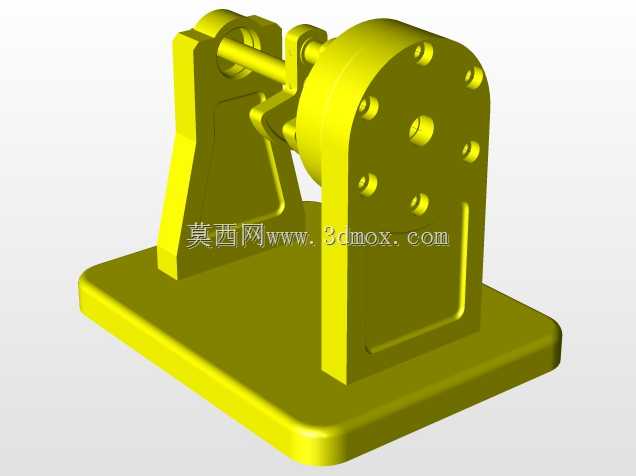

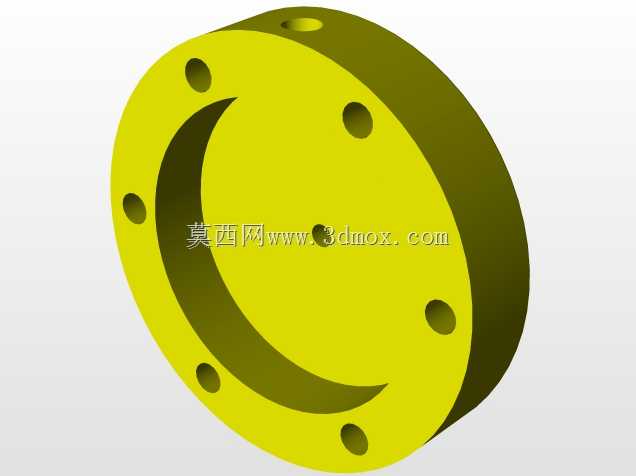

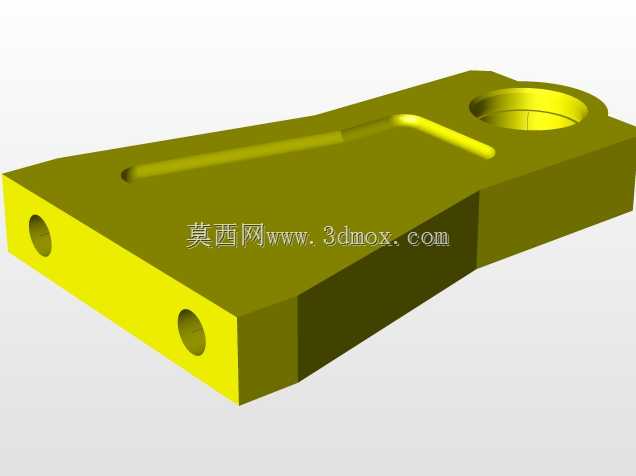

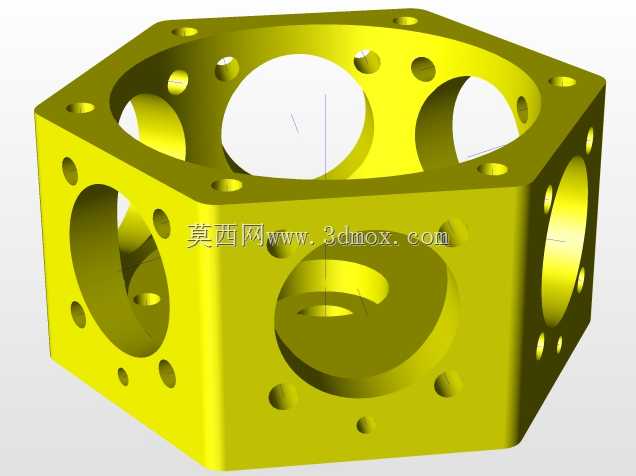

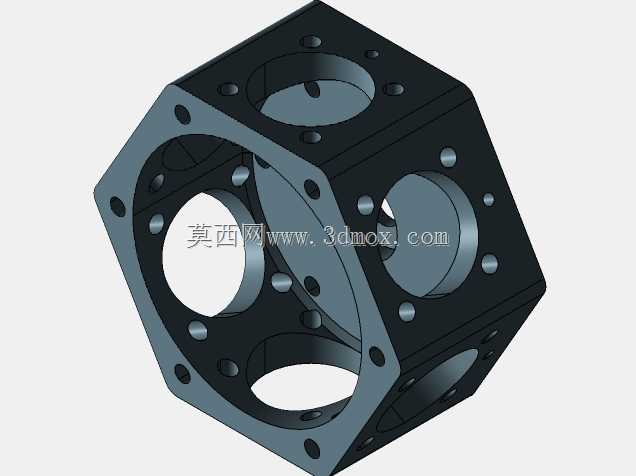

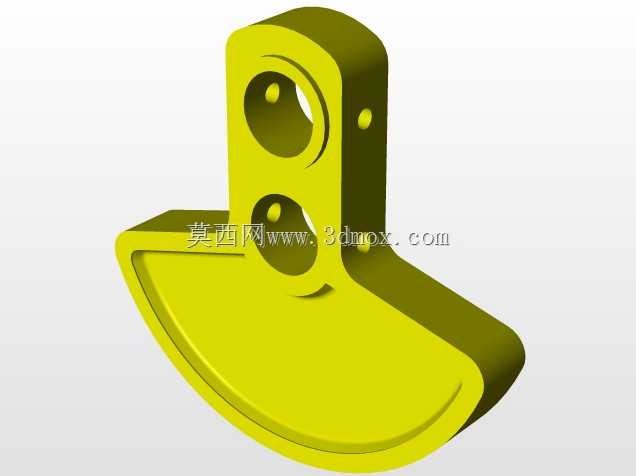

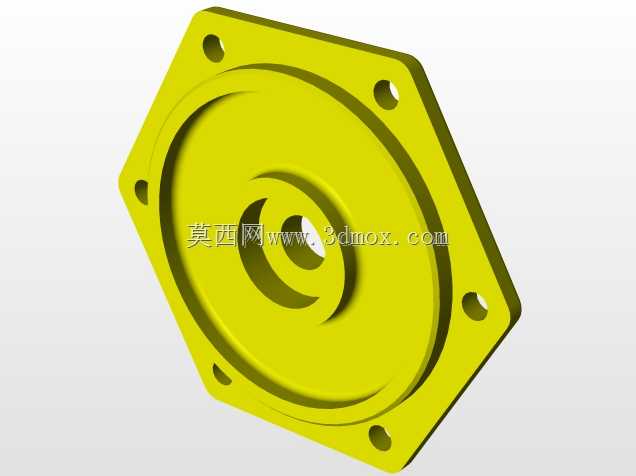

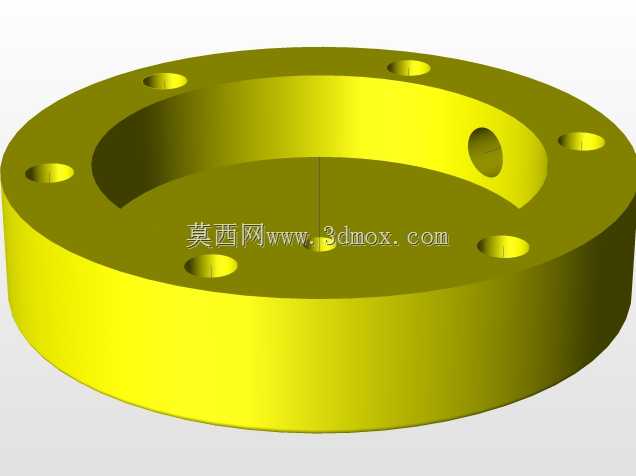

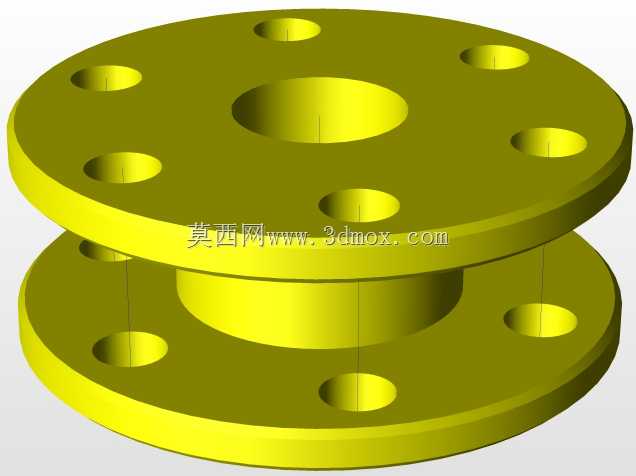

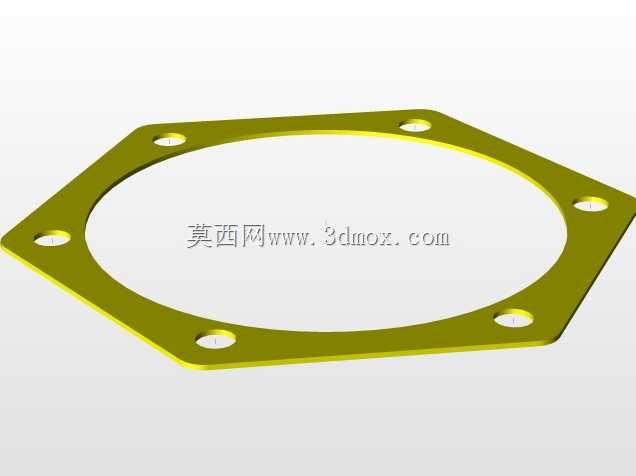

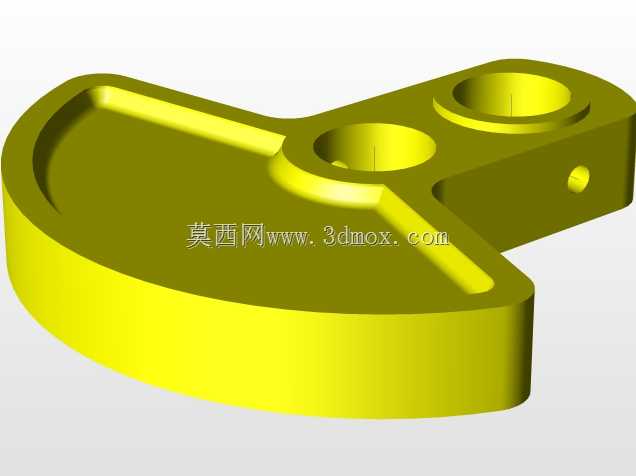

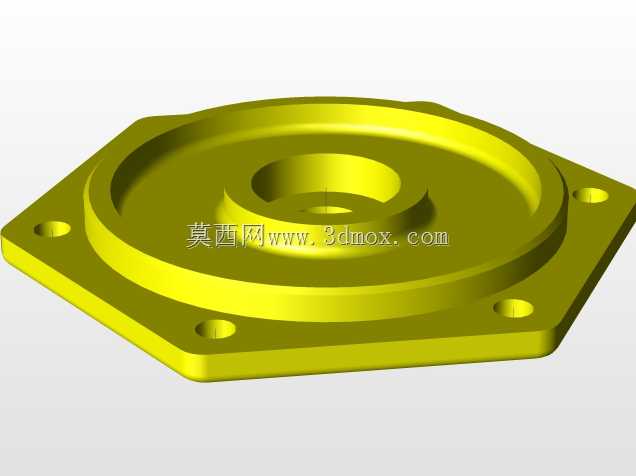

设计思路层面，该装置优先考虑了径向结构的空间利用率，将六个气缸围绕中心曲轴环形布置，相比直列排布的同缸数气动发动机，轴向尺寸缩短60%以上，更适合安装空间局促的小型设备内部；配气结构集成在曲轴端盖位置，将进排气通道与曲轴支撑结构整合为一体，减少了外接管路的数量，降低了漏气风险；支架部分采用梯形支撑结构，将飞轮与曲轴组件的支撑点设置在重心正下方，运转时的动载荷可直接传递到底座，避免支架产生共振。

外形尺寸与安装边界方面，该装置整体呈近似圆柱的放射形态，最大外径由六个气缸的外端轮廓决定，安装底座的长宽尺寸略大于气缸放射轮廓，安装时仅需预留底座固定孔位的操作空间，上方预留飞轮运转的安全间隙即可，侧向无需预留额外的管路操作空间，所有进排气接口均集中布置在装置后侧，方便气源管路的排布与接驳，不会与周边设备构件产生干涉。
