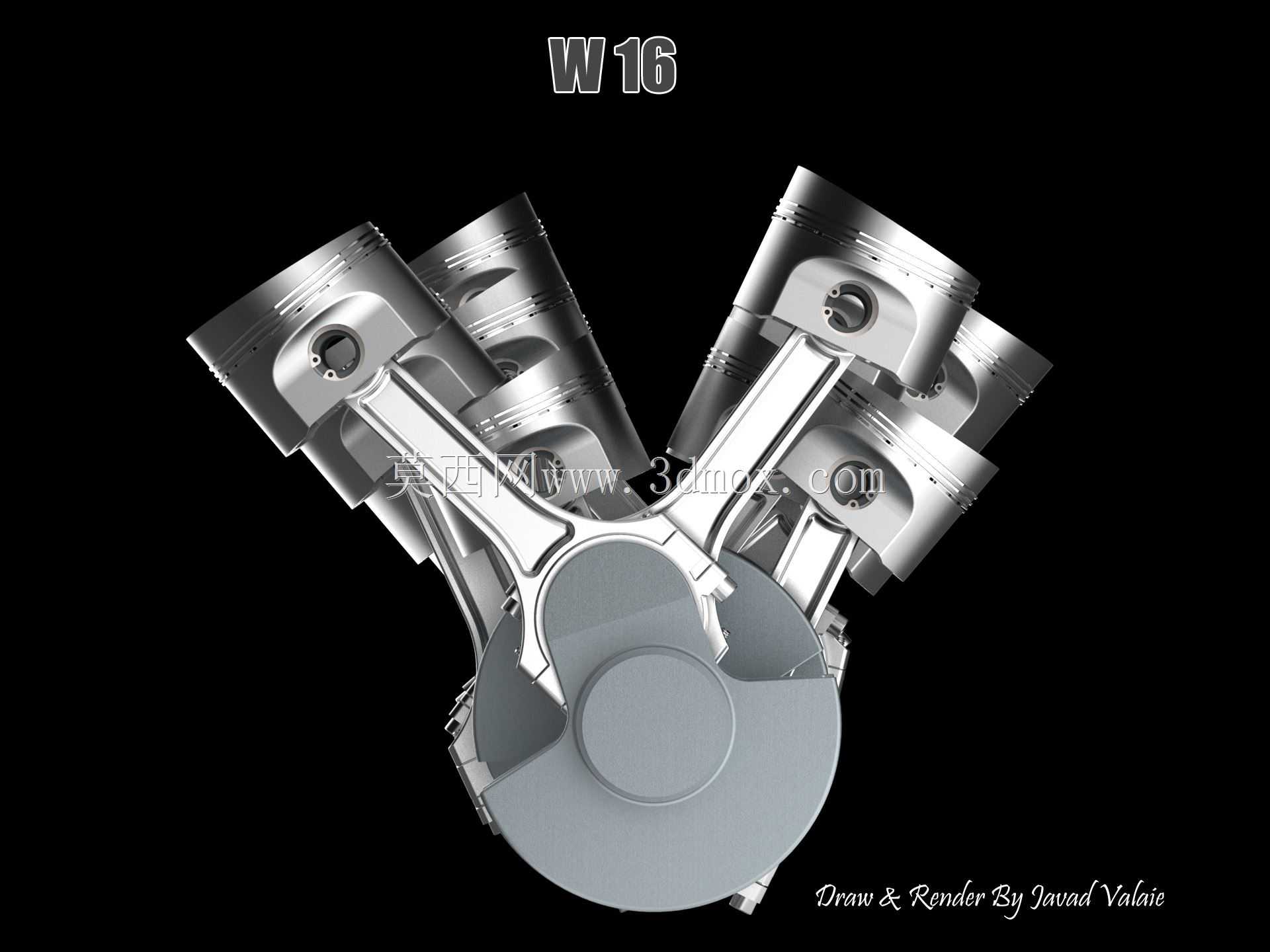

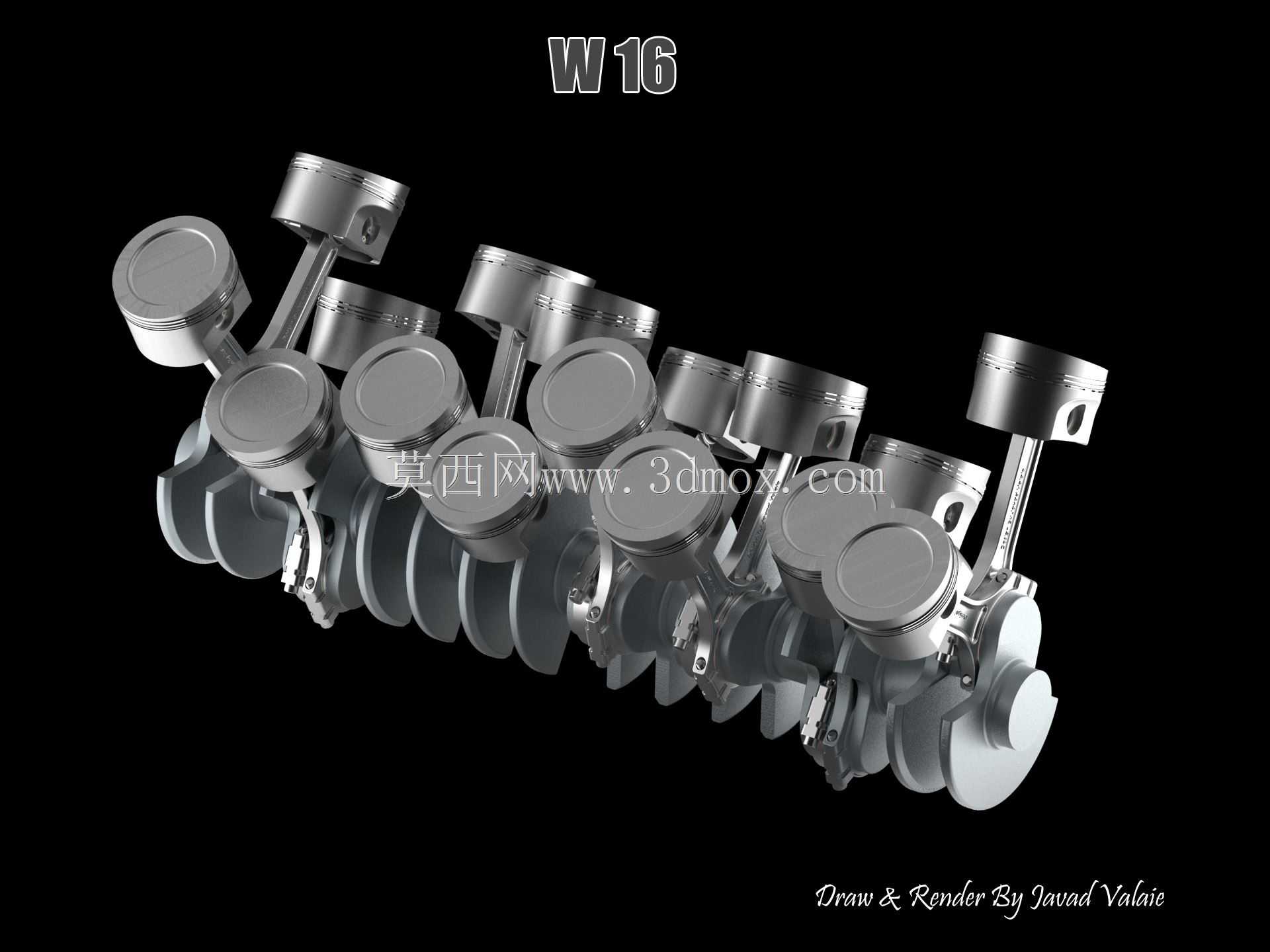

W16发动机曲柄传动机构三维结构

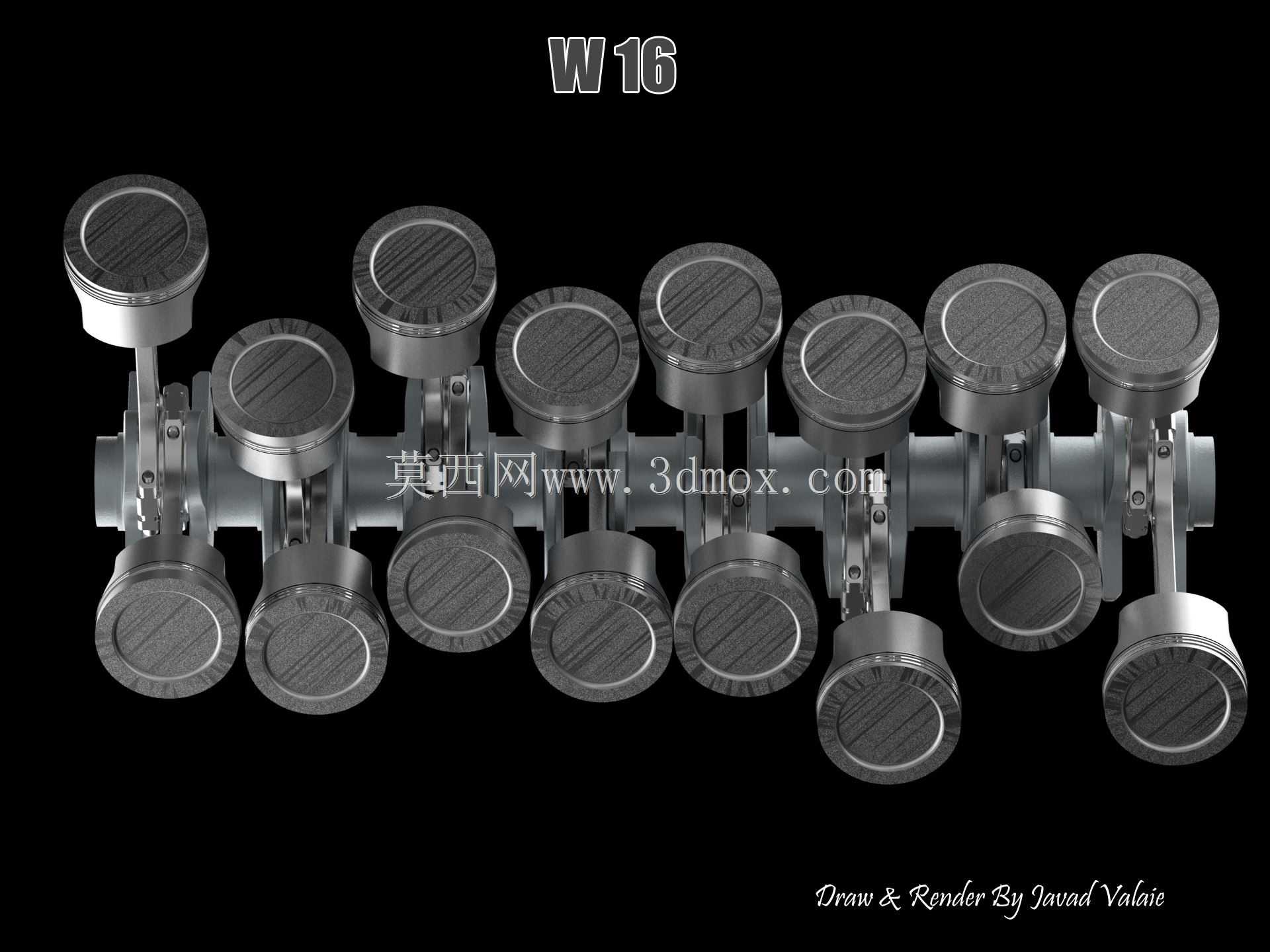

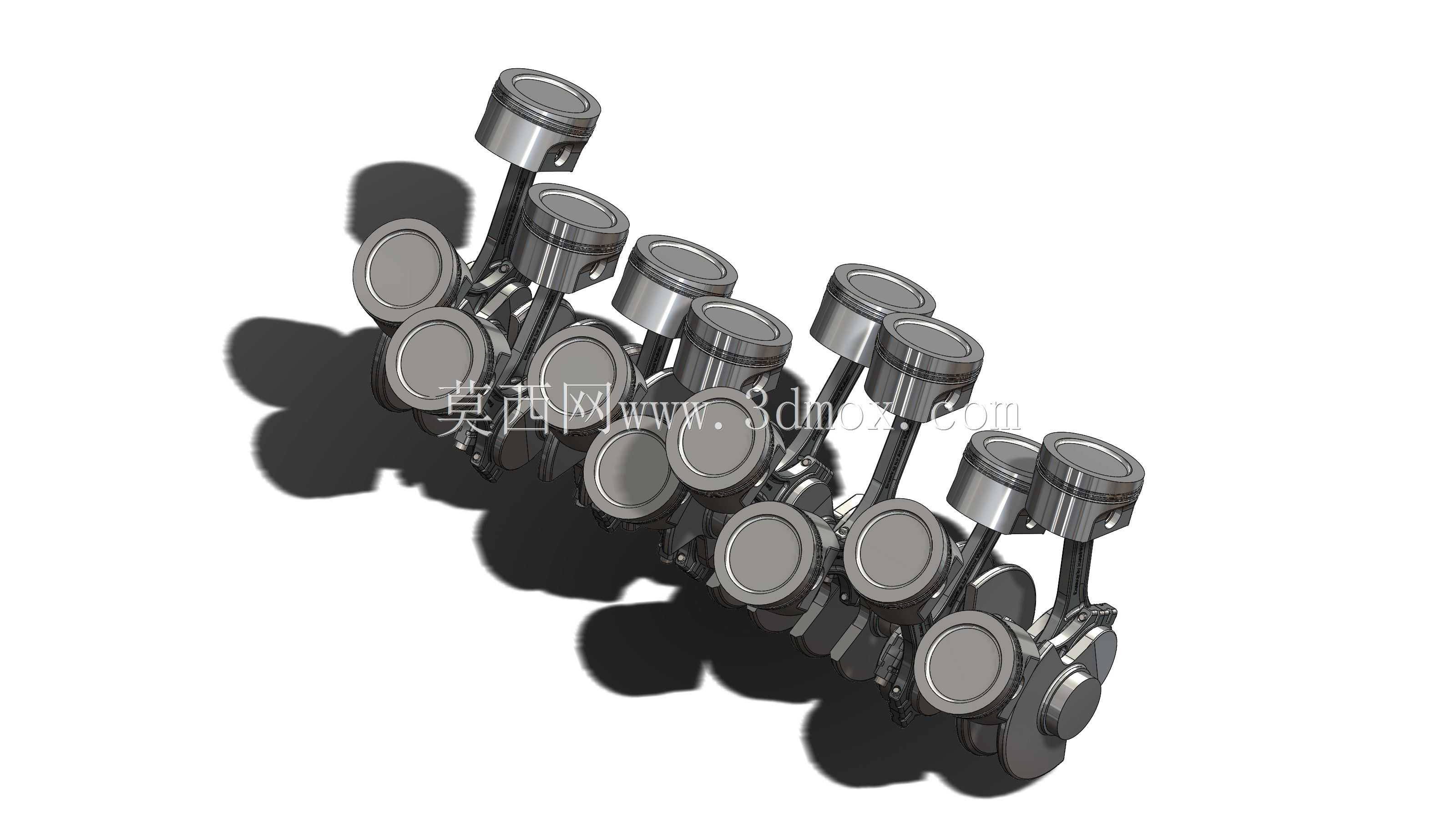

该W16发动机曲柄传动机构，是大排量高性能乘用跑车动力系统的核心做功传递部件，主要应用于顶级 hypercar 级量产跑车的动力总成中，承担着将活塞往复直线运动转化为曲轴旋转扭矩输出的核心功能，是发动机实现热能向机械能转换的关键结构载体。从实际应用场景来看，这类多缸大排量曲柄传动机构，需要适配高转速、高爆发压力的极端工况，在车辆全油门加速、持续高速巡航、极限赛道驾驶等场景下，都要保持稳定的动力传递效率与结构可靠性，既要承受十六个气缸交替做功产生的周期性冲击载荷，也要平衡多缸往复运动带来的惯性力，避免整机出现异常振动影响运行稳定性。

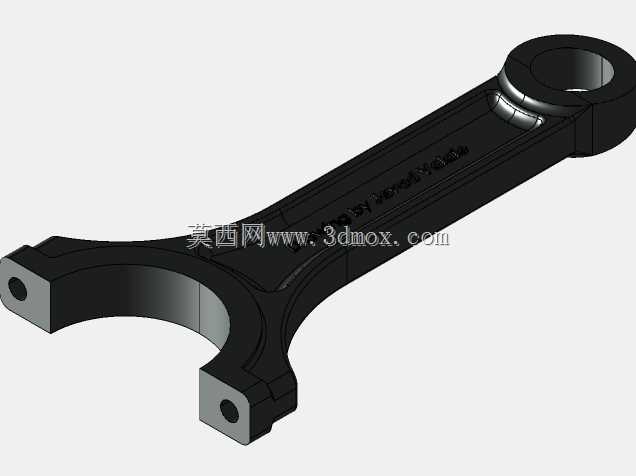

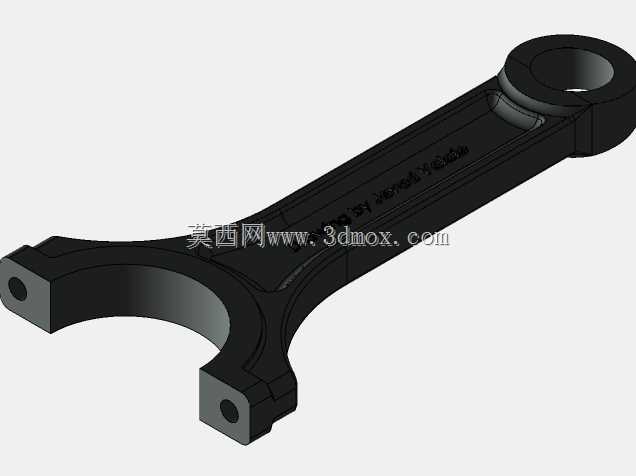

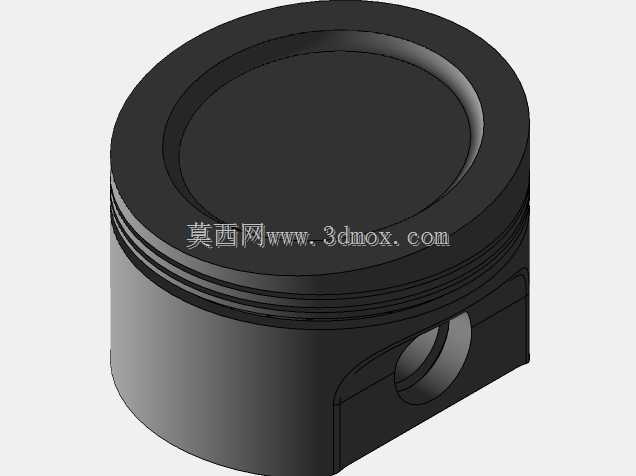

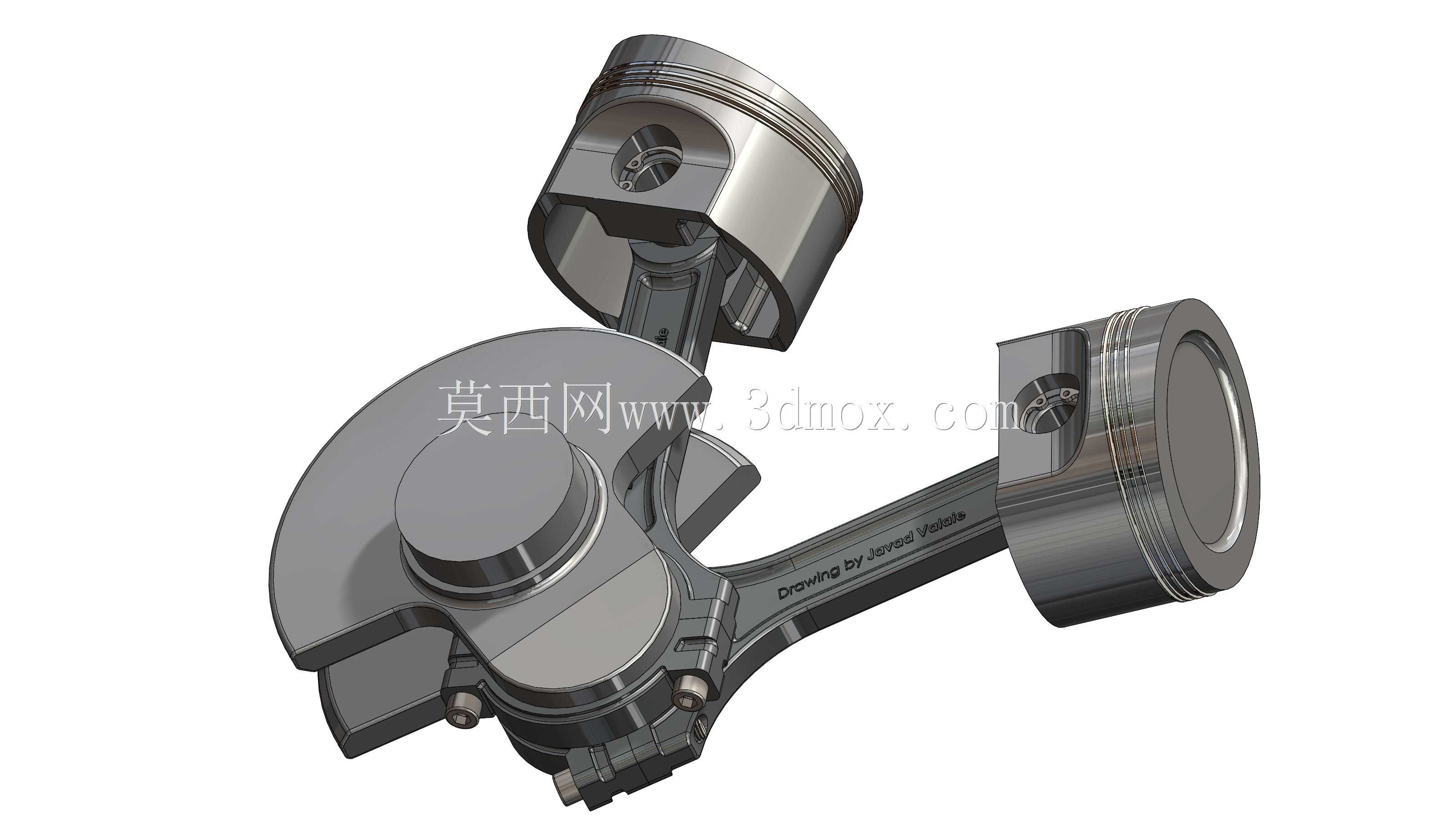

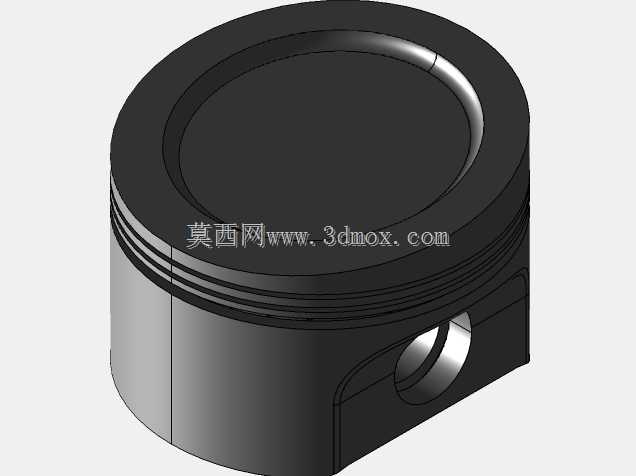

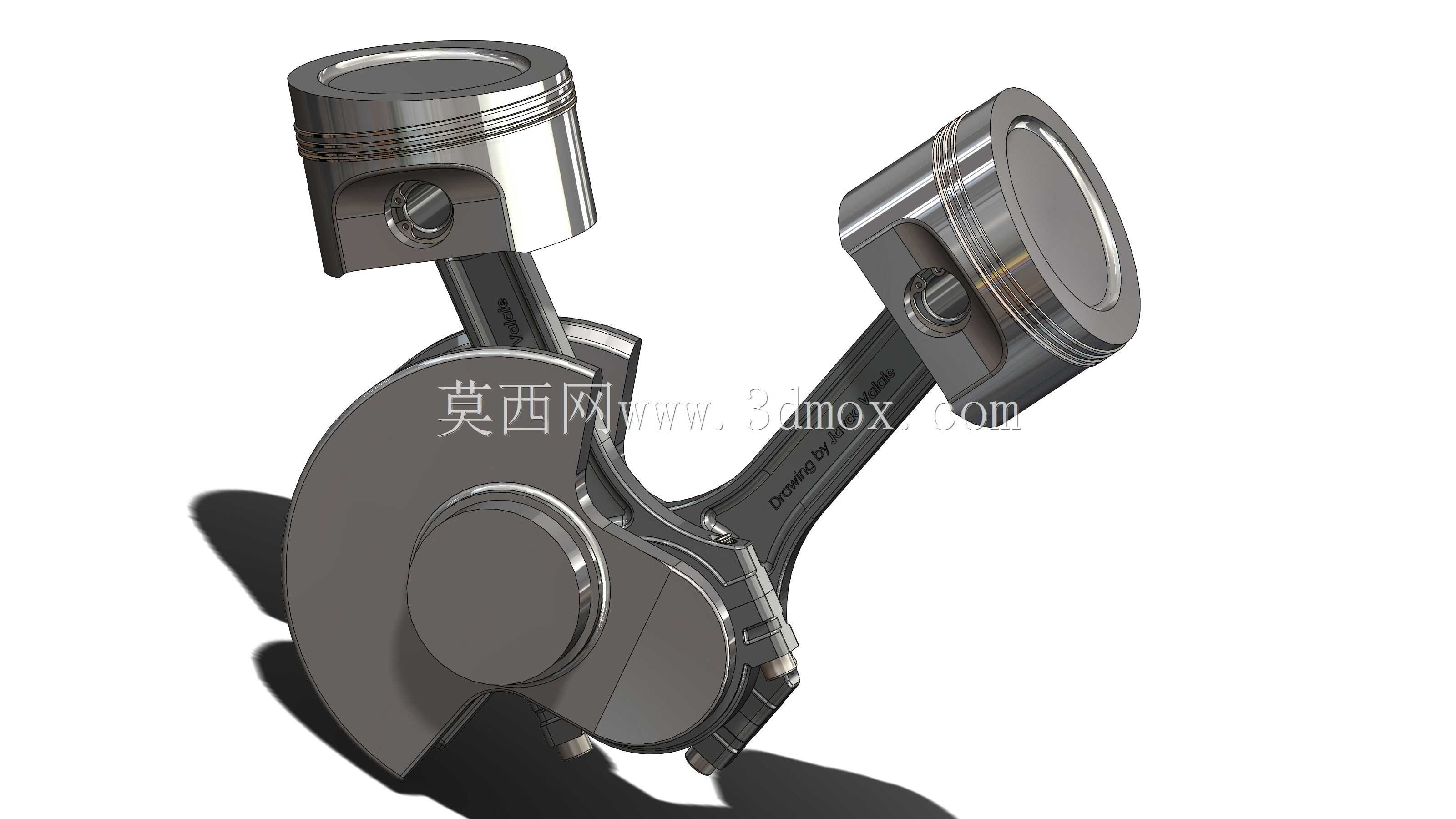

在功能特性上，这套传动机构采用W型三列气缸布局对应的错拐曲轴设计，十六个活塞分为四组通过连杆与曲轴的连杆轴颈连接，相比传统V型布局的同排量曲柄机构，能够在更紧凑的机舱空间内完成布置，同时通过错拐角度的精准匹配，实现各气缸做功间隔的均匀分配，让动力输出更加平顺，减少曲轴运转过程中的扭矩波动。活塞部分采用轻量化设计的裙部结构，配合活塞销与连杆小头的浮动连接，能够降低往复运动的惯性质量，适配发动机超过每分钟八千转的极限转速需求；连杆采用长短配合的布局设计，适配W型缸体的紧凑排布，在保证连杆强度足够承受爆发压力的前提下，尽可能缩小机构整体的横向占用空间。

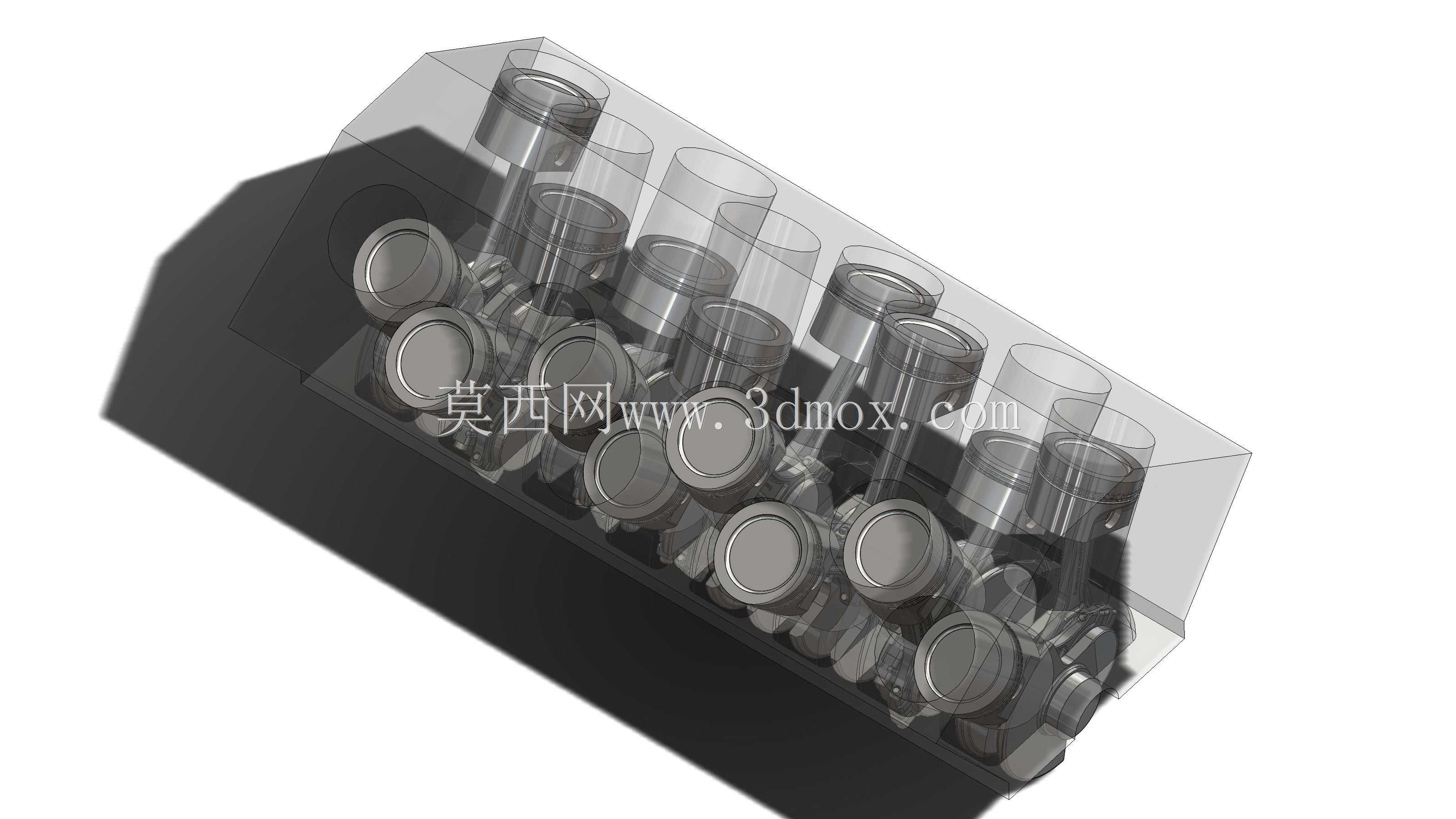

从设计思路来看，这套结构在开发阶段优先平衡了动力输出上限与布置紧凑性的矛盾，通过对曲轴平衡块的精准配重设计，抵消多组活塞连杆往复运动产生的一阶、二阶惯性力，不需要额外加装过大尺寸的平衡轴机构，就能将整机振动控制在可接受范围内；曲轴的主轴颈与连杆轴颈采用等强度设计，在保证轴颈承压面积足够、润滑可靠性达标的前提下，尽可能降低曲轴自身的转动惯量，提升发动机的油门响应速度。在安装边界上，这套曲柄传动机构的整体轴向尺寸适配W16缸体的曲轴箱安装空间，曲轴前后端的油封安装位、飞轮连接法兰、正时驱动齿轮位都与对应缸体的设计基准完全匹配，各活塞在上止点位置时与缸盖燃烧室的间隙符合高性能发动机的压缩比设计要求，连杆大头与曲轴箱内壁的运动间隙经过校核，不会在曲轴运转过程中出现运动干涉，能够直接适配对应型号W16发动机的总装流程，不需要额外进行结构修改即可完成装配。
