钻床加工用分体式虎钳夹持工装结构

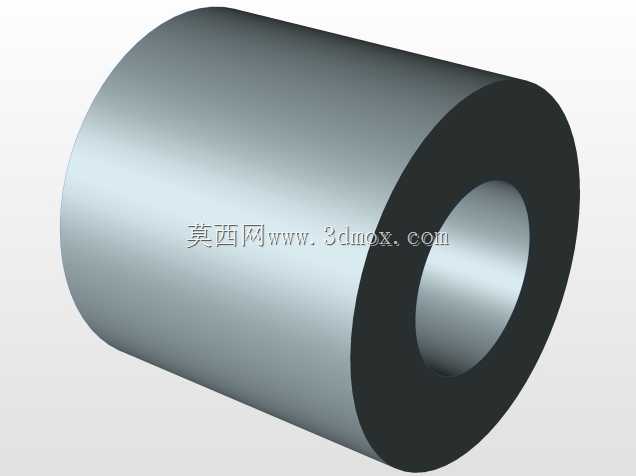

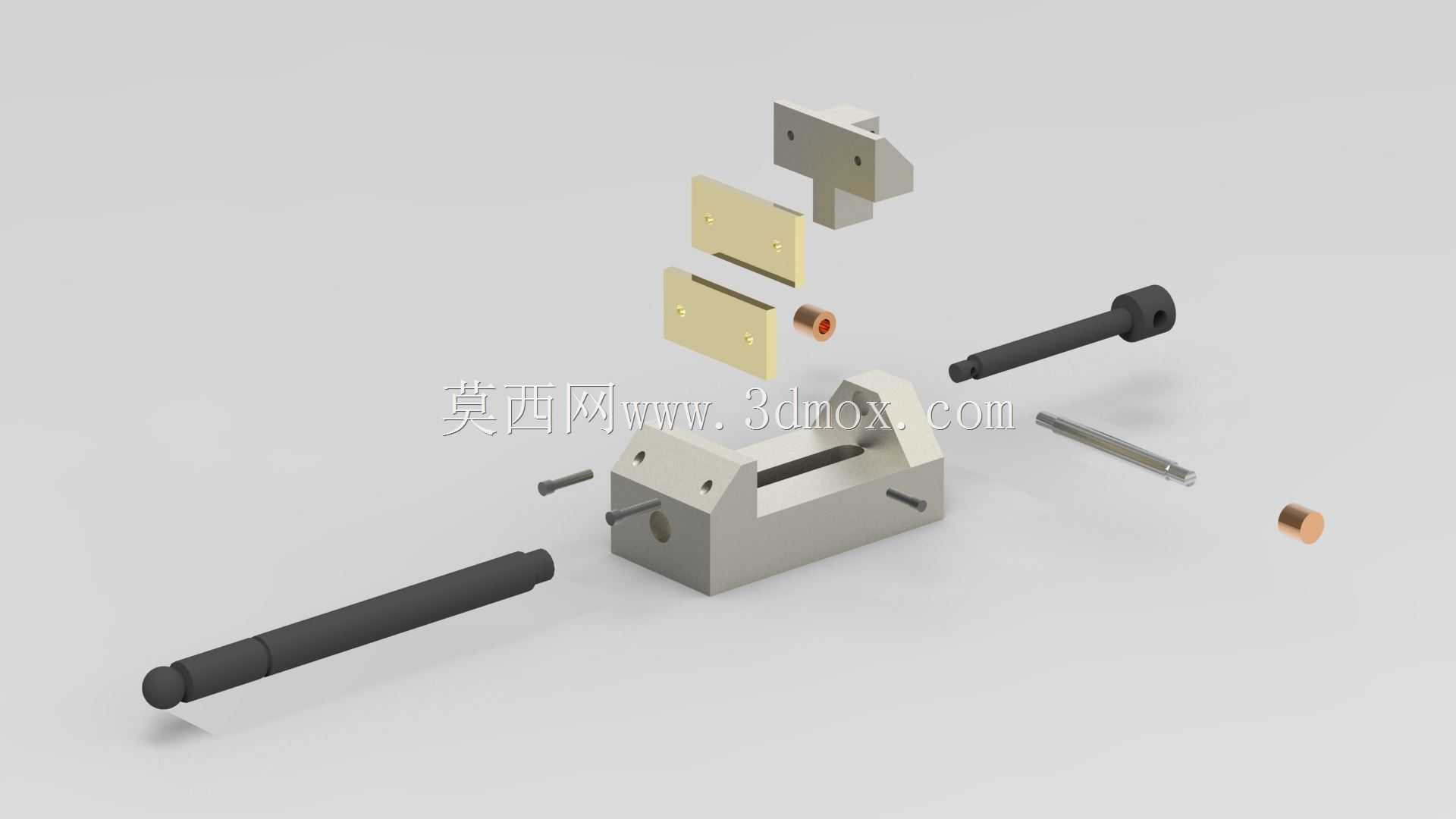

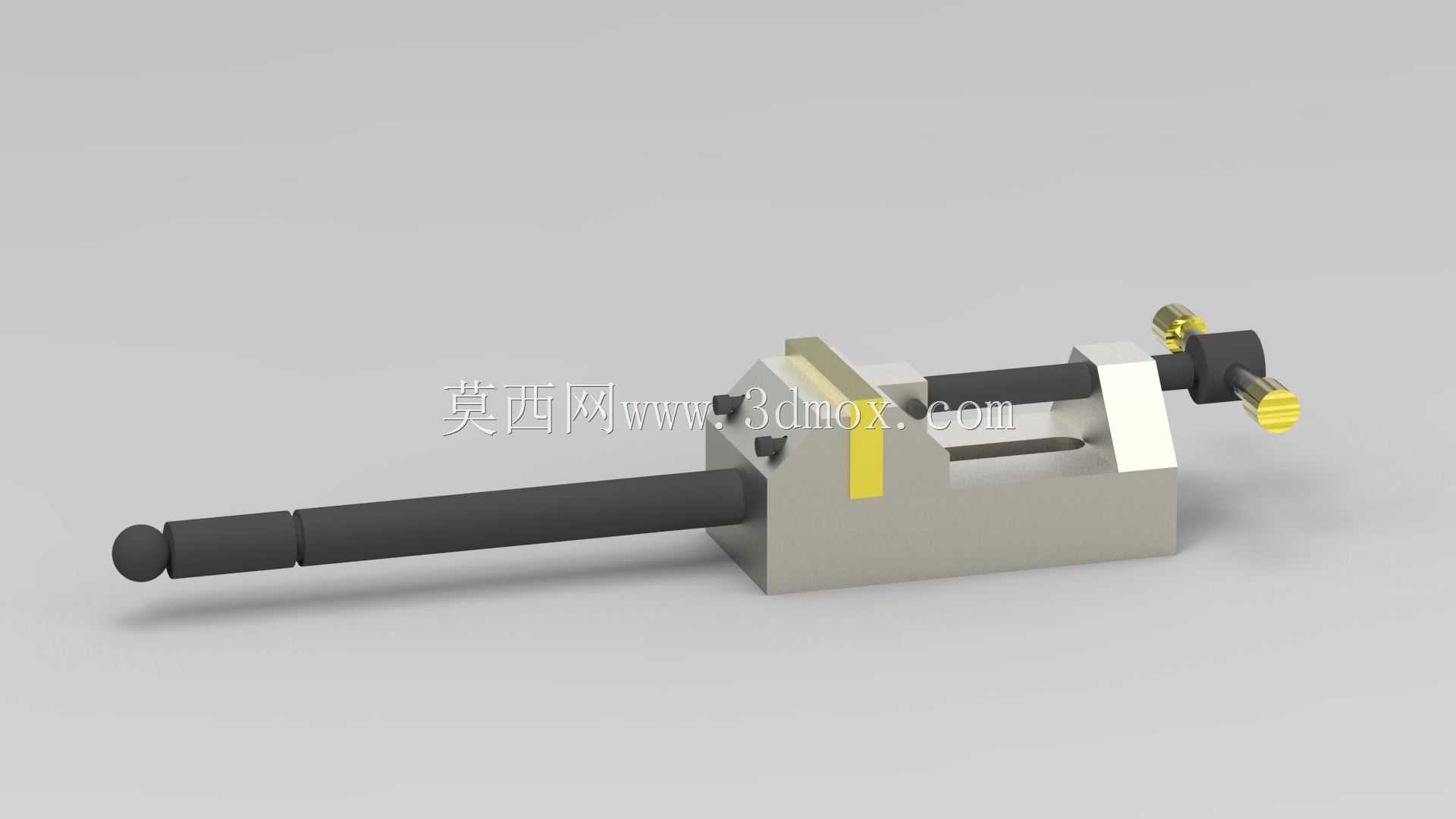

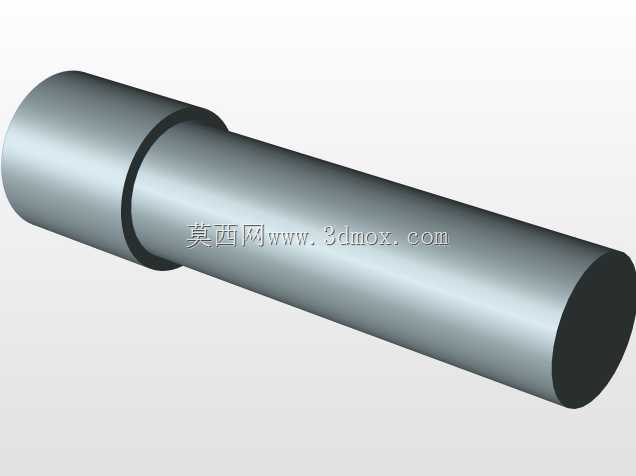

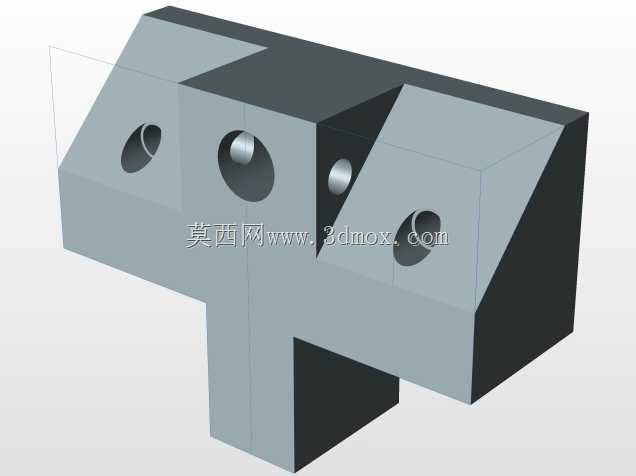

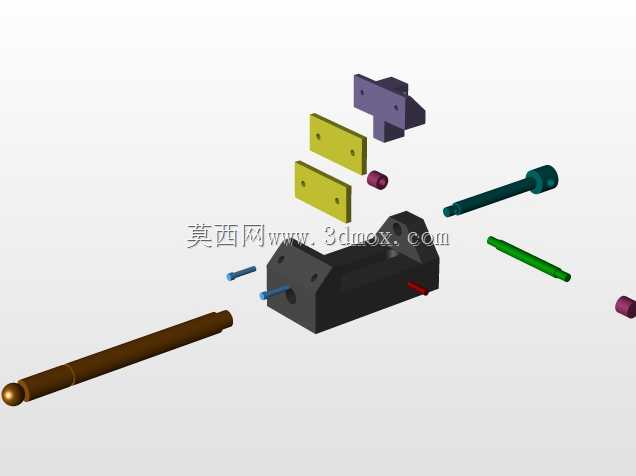

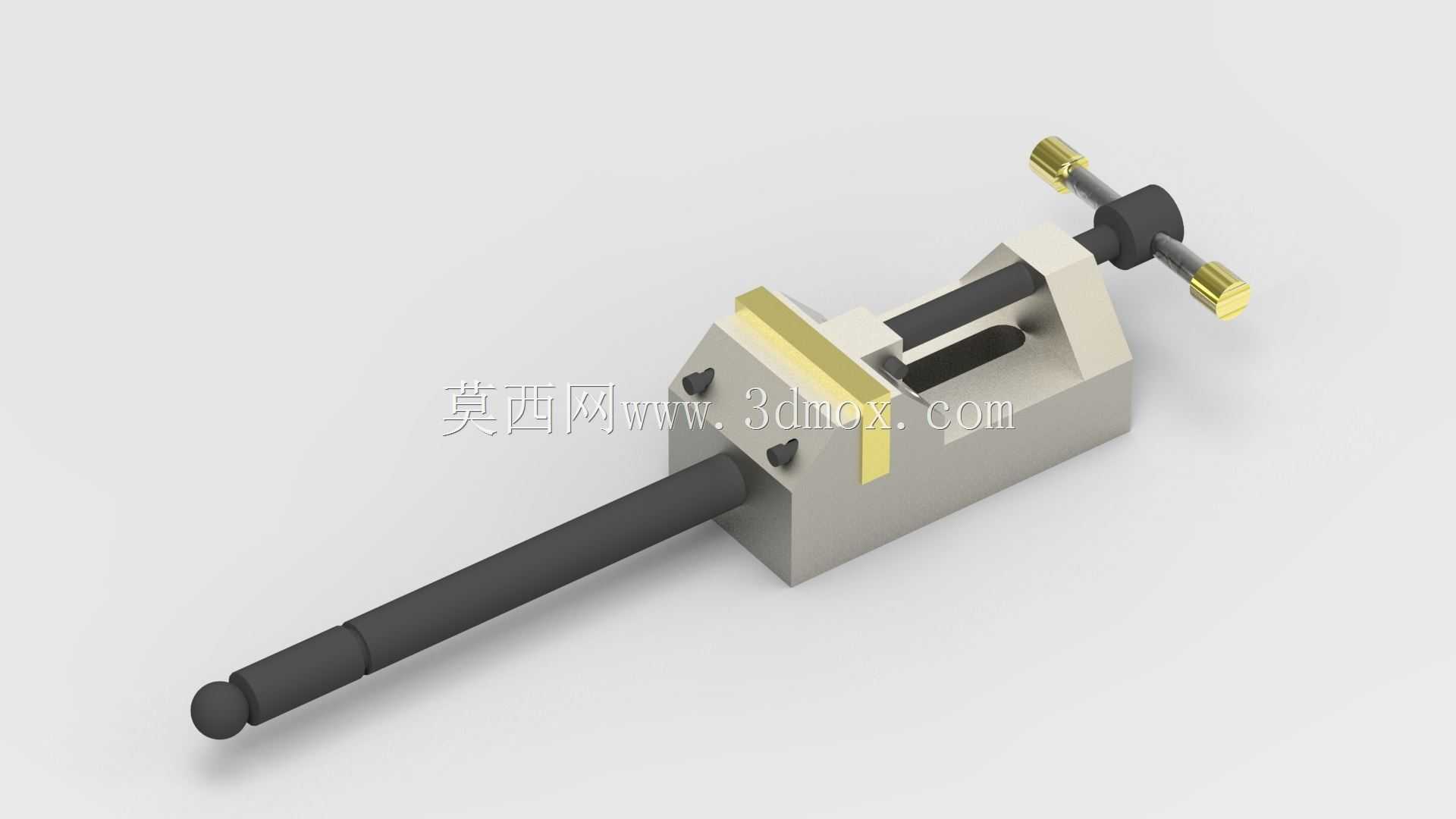

这款虎钳是专为钻床加工作业场景开发的夹持工装，主要应用于小型机械加工车间、五金零件加工工位、精密零部件钻孔工序中，承担待加工工件的定位与夹紧功能，可适配常规台式钻床、立式钻床的工作台安装需求，解决钻孔作业中工件偏移、走位导致的孔位精度偏差、加工报废等实际生产问题。从实际用途来看，该虎钳可夹持方形、矩形等规则截面的金属或非金属工件，夹持过程中可通过调整活动钳口的进给量，适配不同厚度尺寸的待加工件，在钻孔、扩孔、铰孔等钻床工序中为工件提供稳定的夹持约束力，避免加工过程中工件受钻头切削力作用发生位移或振动，保障孔位的位置精度与加工表面质量。在功能特性设计上，这款虎钳采用分体式装配结构，固定钳体与活动钳口均设置有可更换的钳口垫板，垫板表面做防滑处理，既可以提升夹持摩擦力，避免工件打滑，也能在钳口磨损后单独更换垫板，无需更换整个钳体，降低工装的维护成本；传动结构采用长杆丝杠进给设计，丝杠端部设置有加力杆配合位，操作人员可通过配套的加力杆转动丝杠，带动活动钳口平稳进给，夹持力调节范围宽泛，既可以夹持硬度较低的铝件、塑料件避免夹伤工件表面，也可以提供足够的夹紧力满足钢件、铁件等硬质金属工件的钻孔夹持需求。从设计思路层面，这款虎钳的整体结构遵循机械加工工装的实用性优先原则，固定钳体底部设置有与钻床工作台T型槽适配的安装凸台与安装孔位，安装时可通过T型螺栓快速将虎钳固定在钻床工作台的指定位置，安装边界可适配多数常规规格台式钻床的工作台尺寸，不会出现安装干涉问题；整体外形采用方正的结构设计，固定钳体的导向槽与活动钳口的导向块采用精密配合设计，保障活动钳口进给过程中无偏摆，钳口闭合后上下夹持面保持平行，避免工件装夹后出现倾斜，保障钻孔的垂直度要求。各组成零件的结构设计充分考虑加工工艺性，钳体采用整体式结构减少装配累积误差，丝杠与活动钳口的连接采用间隙配合结构，既保障传动顺畅，也预留了足够的磨损补偿空间，延长工装的整体使用寿命；活动钳口与固定钳体的对应位置设置有同轴的定位孔，可配合定位销实现特殊工件的精准定位，满足部分有位置精度要求的零件加工需求，整体结构无冗余设计，所有结构特征均服务于夹持稳定性、装夹便捷性与加工精度保障的核心需求。
