圆柱工件多角度钻孔分度钻模结构

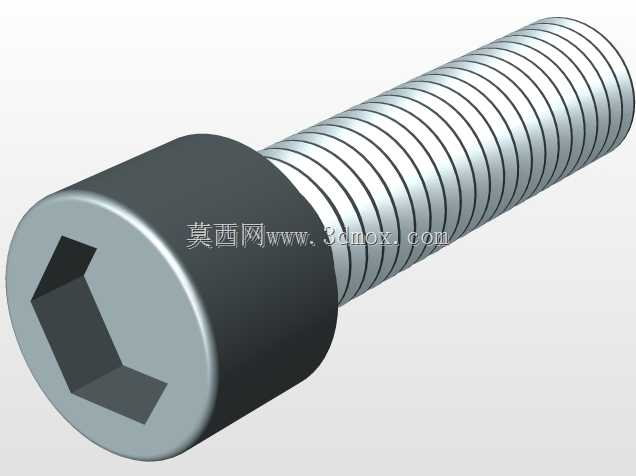

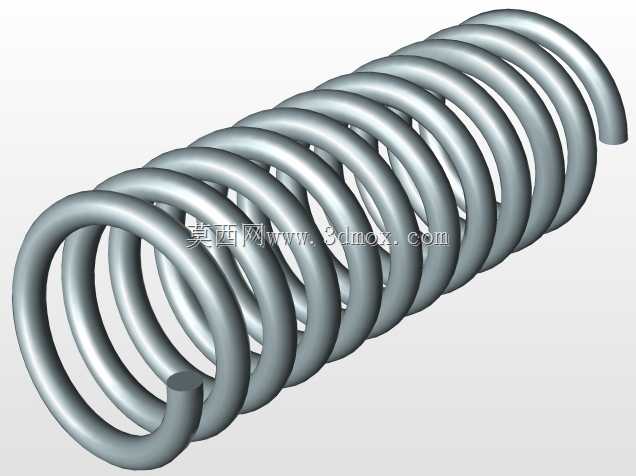

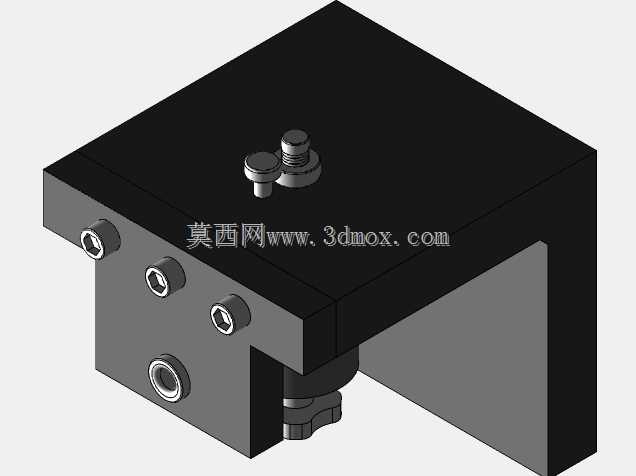

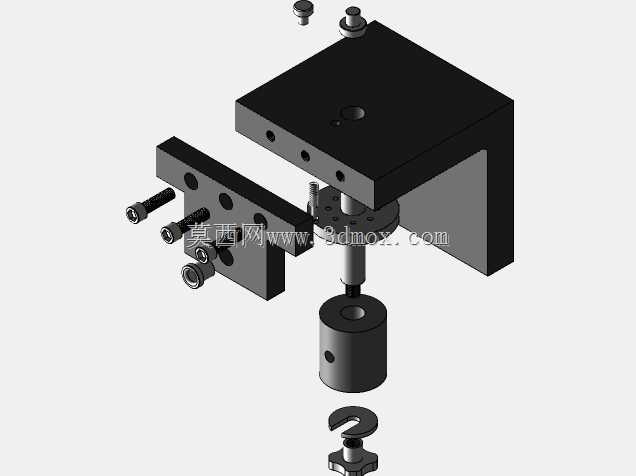

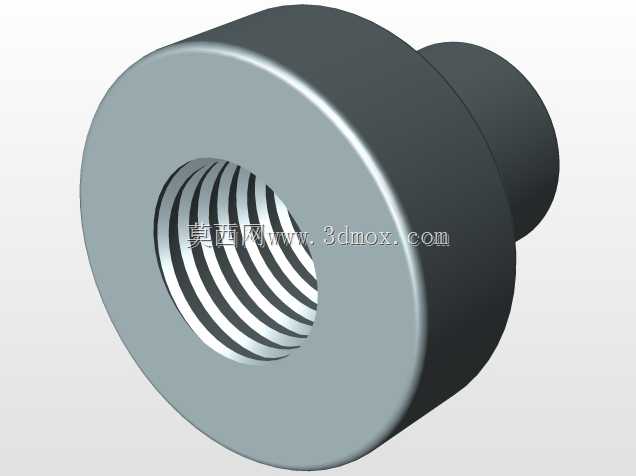

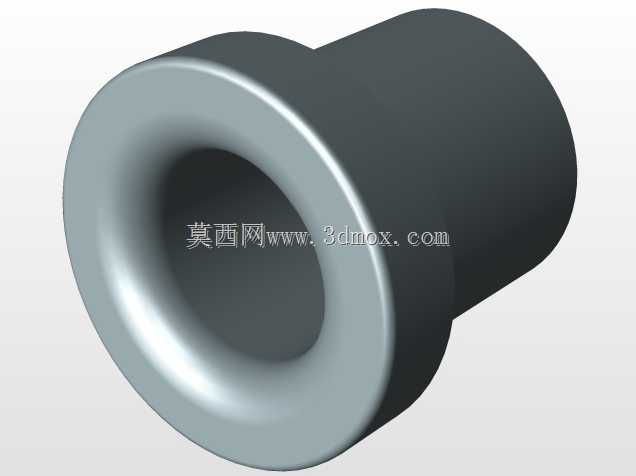

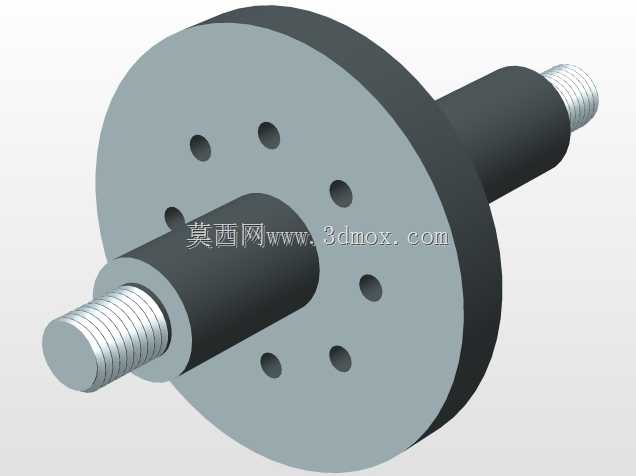

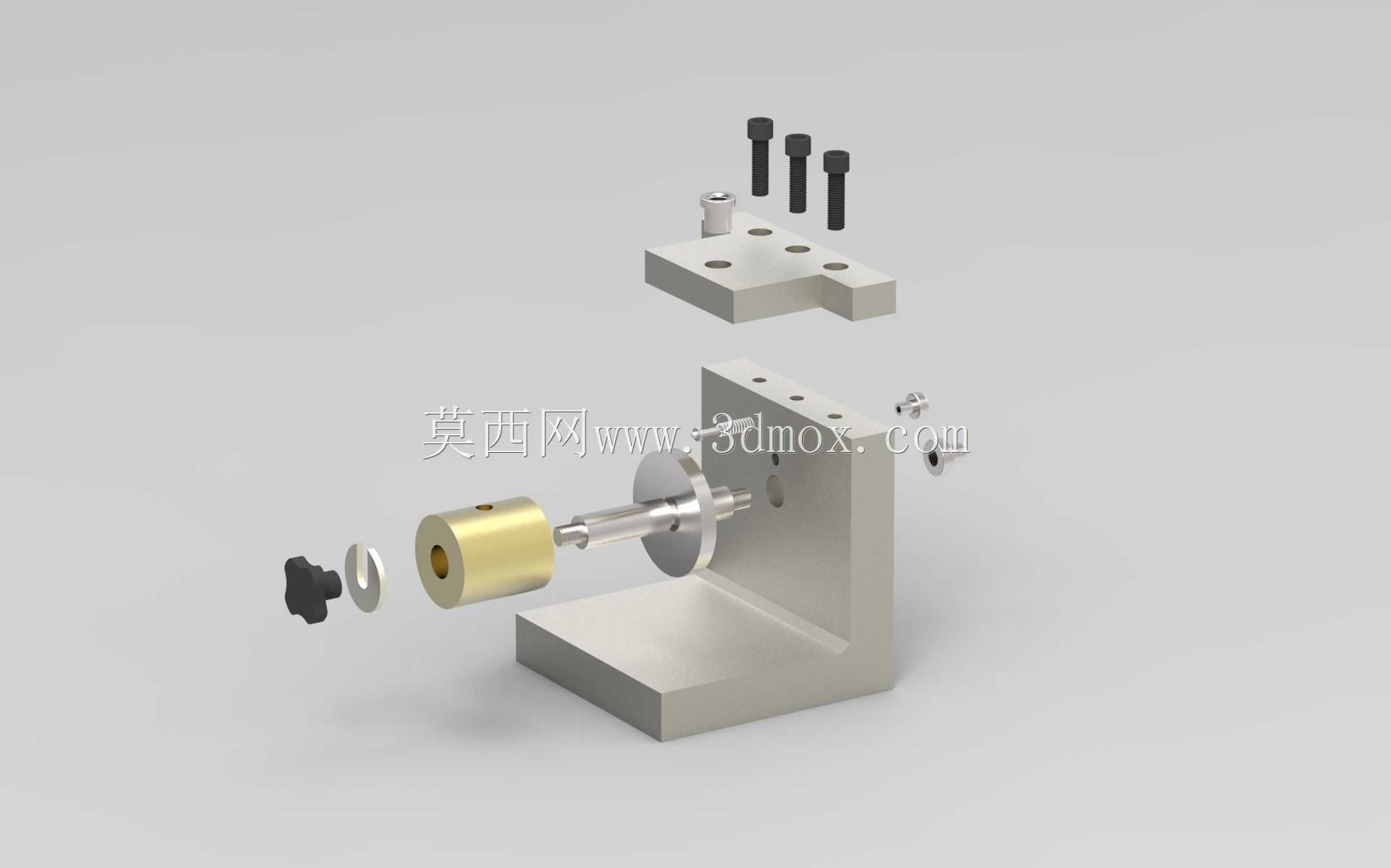

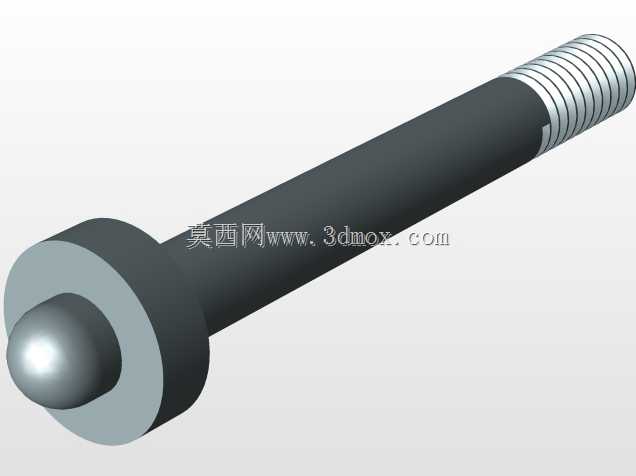

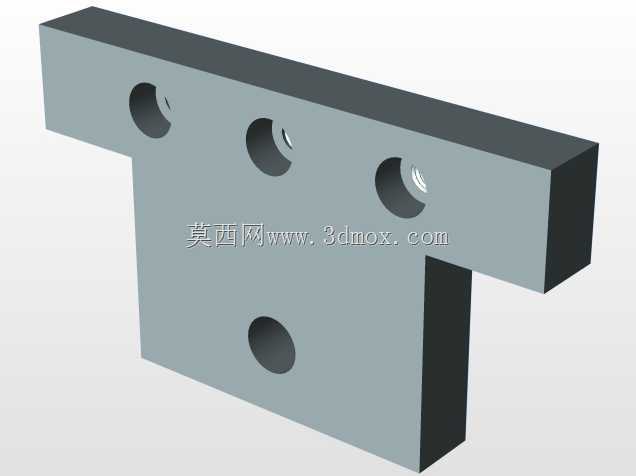

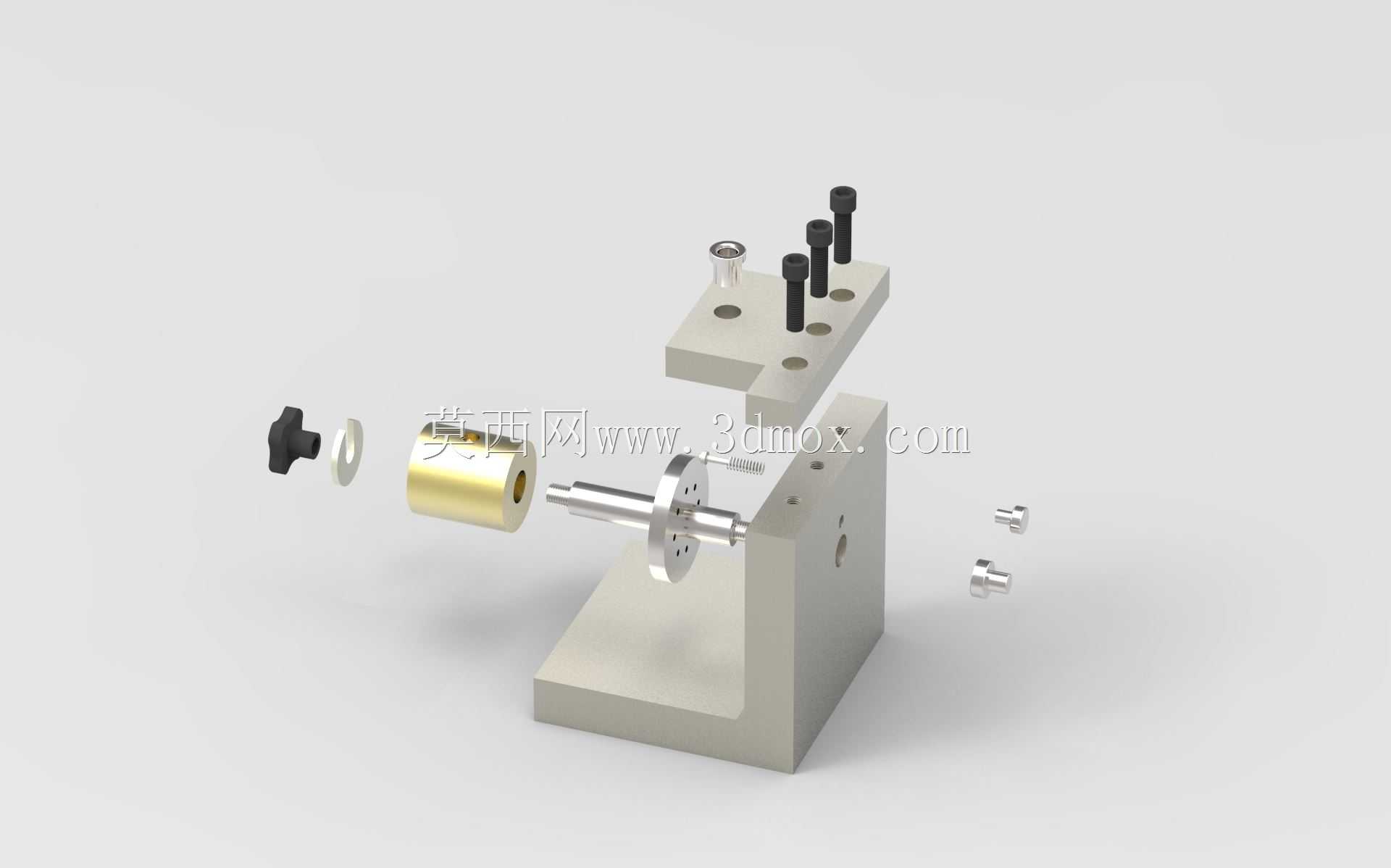

在中小批量轴类、套类圆柱零件的钻削加工场景里，这类分度钻模是替代划线找正、提升孔位加工一致性的核心工装，尤其适配圆周方向均布或特定角度分布孔系的加工需求，无需每钻一个孔就重新装夹找正工件，能大幅降低钻床操作工的重复定位工作量，也能避免划线误差带来的孔位角度偏差。从结构设计逻辑来看，整套钻模以L型立式基座作为承载主体，基座的垂直安装面预留了分度转轴的装配孔位，转轴一端搭配带定位销孔的分度盘，通过快拆式定位销插入分度盘对应角度的定位孔，就能锁定工件的周向角度，每次钻孔完成后拔出定位销，转动分度盘到下一个预设孔位再插入销钉，即可完成角度切换，不需要重新校准工件与钻套的同轴度。基座上方的钻模板通过两根导向立柱与基座连接，钻模板上对应加工孔位镶嵌了耐磨钻套，钻套的内孔尺寸与所用钻头直径匹配，既能引导钻头精准进给，避免钻头入钻时偏移，也能减少钻模板本体的磨损，钻套磨损后可单独更换，延长整套工装的使用寿命。工件装夹端采用弹性涨套配合锁紧螺母的结构，将圆柱工件套在涨套上后旋紧锁紧螺母，涨套会均匀胀紧工件内孔，保证工件与分度转轴的同轴度，避免装夹偏心带来的孔位径向偏差，针对不同内径的圆柱工件，只需更换对应规格的涨套即可适配，不用改动钻模主体结构。安装边界方面，整套钻模的基座底面为平整安装面，可通过T型螺栓直接固定在台式钻床或立式钻床的工作台上，基座底面的平面度要求控制在0.02mm以内，保证钻模安装后钻套轴线与钻床主轴轴线的平行度符合加工要求；钻模板与导向立柱之间采用间隙配合，可根据工件的长度尺寸调整钻模板的轴向位置，适配不同长度规格的圆柱工件加工，调整到位后通过侧面的紧定螺钉锁定钻模板位置。实际使用过程中，这类钻模不需要复杂的操作培训，普通钻床操作工即可快速上手，加工出的孔位角度公差可控制在±0.1°以内，孔位的位置度公差能稳定达到IT8级精度，完全满足常规机械零件的装配要求，相比数控分度头搭配钻床的加工方案，这类专用钻模的投入成本更低，装夹调整速度更快，在多品种小批量的机加工车间里适配性极强，也可搭配多轴钻床使用，一次进给完成同角度多个孔的钻削加工，进一步提升加工效率。
