乘用车后独立悬架带减振器结构设计

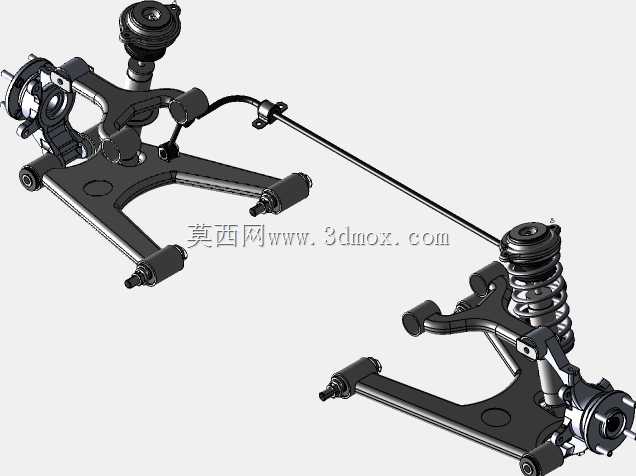

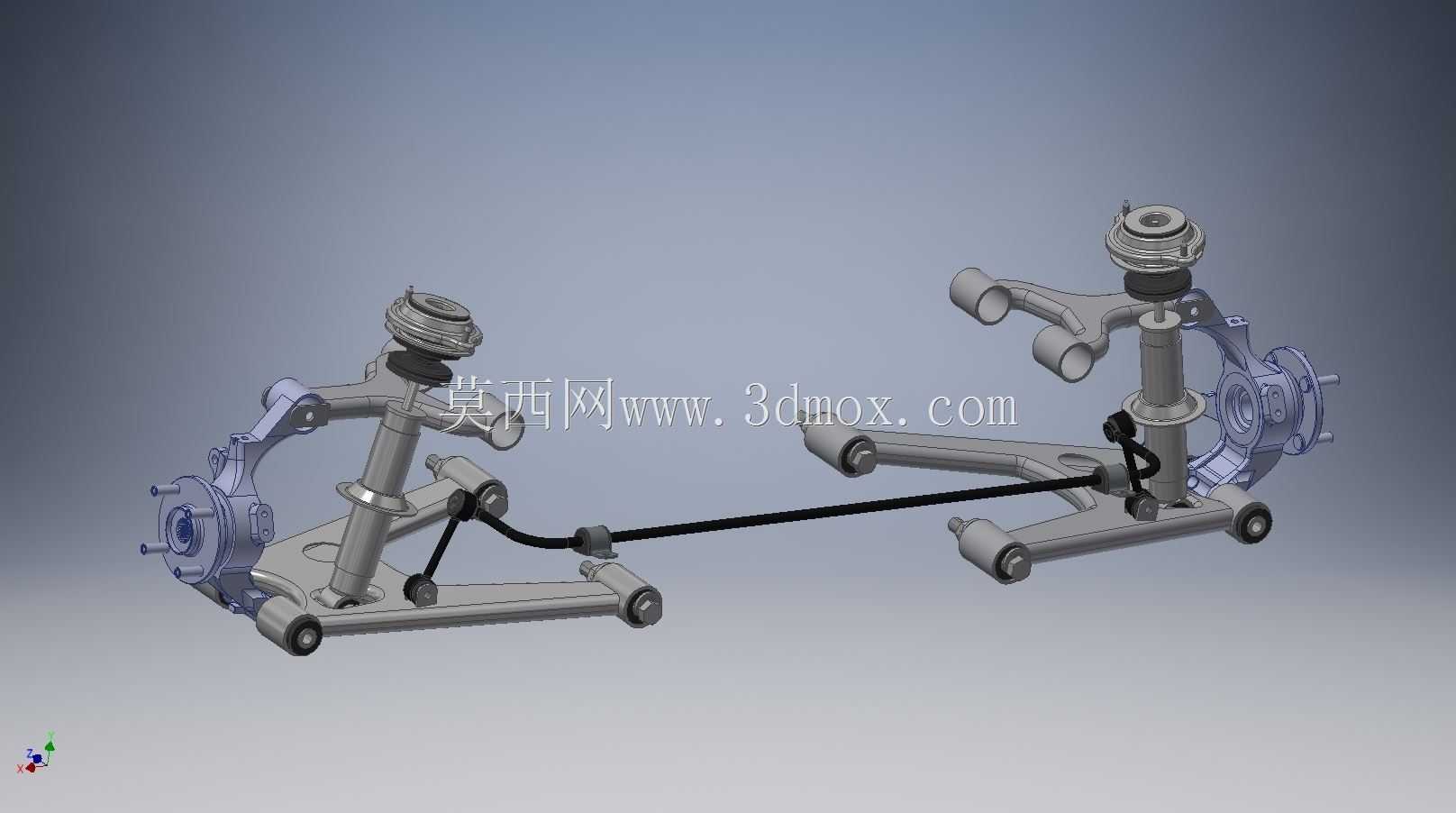

这套后悬架结构主要应用于前置后驱布局的乘用车型，是车辆底盘行驶系统的核心承载部件，承担着连接车身与后轮、传递多维载荷、缓冲路面冲击的核心作用，在日常通勤、山路操控、非铺装路面行驶等各类场景下，都能为车轮提供精准的定位约束，同时过滤路面传递的颠簸振动，兼顾驾乘舒适性与行驶操控稳定性。从实际用途来看，该结构一方面要承受车辆加减速、转向、过坎时产生的纵向、侧向与垂向冲击力，将车轮的运动轨迹严格约束在设计范围内，避免出现轮胎偏磨、转向虚位、车身侧倾过大等问题；另一方面通过集成的减振器与弹性元件，将路面颠簸产生的振动能量快速衰减，减少传递到车身座舱的冲击，提升乘坐质感。从功能特性来看，该悬架采用多连杆式独立结构，左右两侧总成对称布局，每侧包含上下控制臂、转向节、减振器支柱、横向稳定杆连杆等核心部件，各部件通过橡胶衬套与球铰实现柔性连接，既保证了部件之间的相对运动自由度，又能通过衬套的阻尼特性过滤高频振动；减振器采用筒式结构集成弹簧安装座，可同时承担承载与阻尼减振作用，横向稳定杆通过连杆连接两侧悬架，在车辆转向时可有效抑制车身侧倾，提升过弯极限。在设计思路上，该结构优先兼顾了操控性与舒适性的平衡，通过多连杆的点位布局优化，让车轮在上下跳动时的前束角、外倾角变化控制在极小范围内，保证轮胎始终与地面保持最大接触面积，提升抓地力；各连接点的衬套刚度经过匹配调校，在不同方向上呈现差异化的刚度特性，垂向刚度偏软以过滤细碎颠簸，纵向与侧向刚度偏高以保证加减速与转向时的结构刚性，减少形变带来的操控滞后。在外形尺寸与安装边界上，整套悬架总成的横向宽度适配常规紧凑型乘用车的后轮轮距，纵向安装深度避开了油箱、后排座椅底板、后轮拱内饰等周边部件的布置空间，减振器塔顶的安装点位与车身后轮罩内的加强板位置完全匹配，控制臂的前后安装点对应车身副车架的预留接口，各部件在车轮全行程跳动、转向到最大角度时都不会与周边车身结构、轮辋、制动系统发生运动干涉，整体安装边界紧凑，不需要对车身底盘结构做额外改动即可适配同平台车型的安装需求，同时预留了制动管路、轮速传感器线束的固定卡扣位置，方便总装工序的装配作业。
