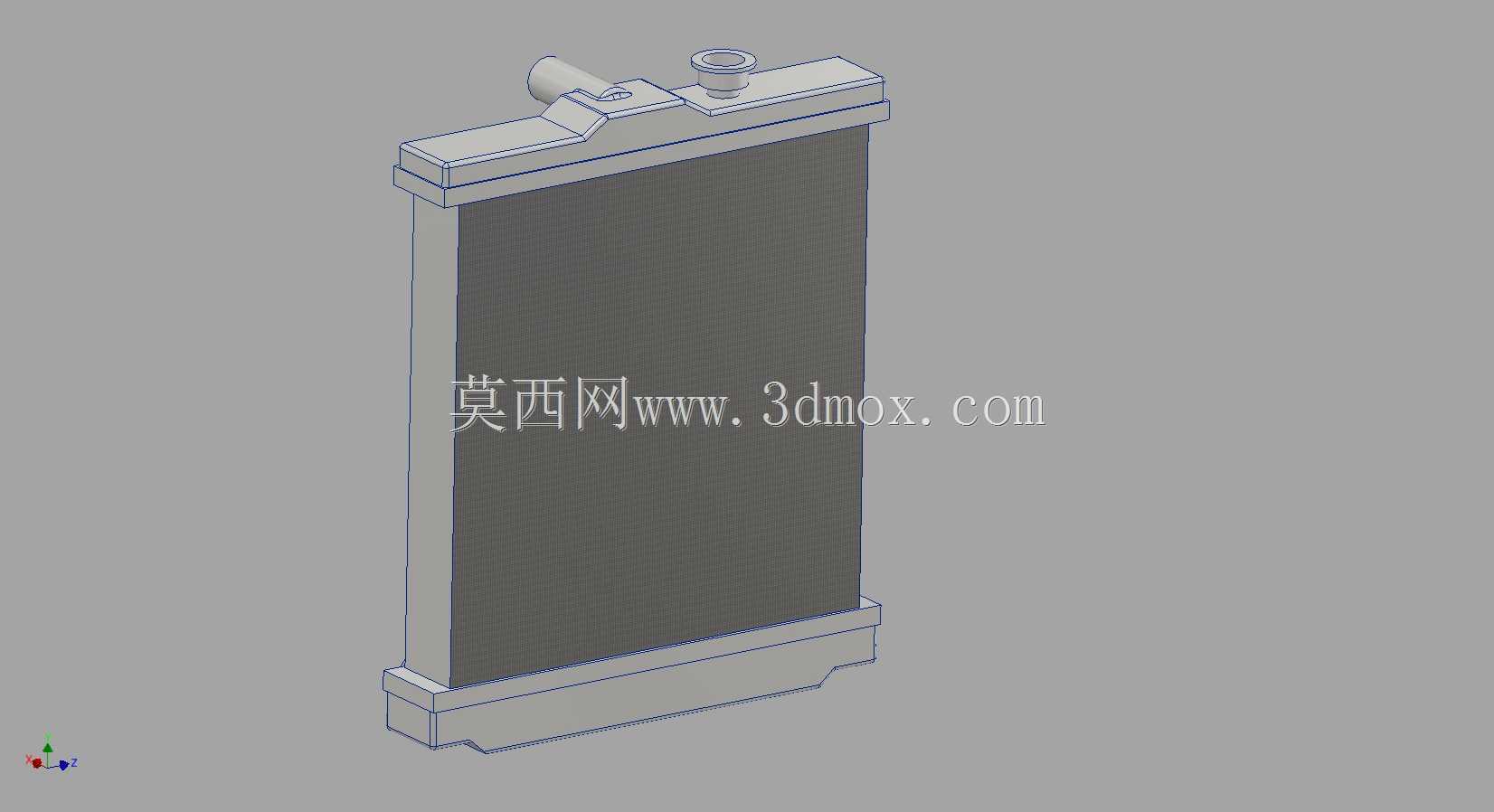

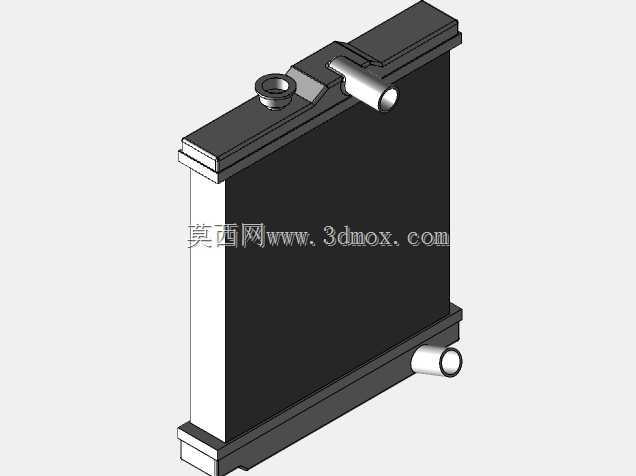

本田思域车用半尺寸散热装置结构模型

　　在乘用车动力冷却系统的匹配设计中，散热器的边界适配直接决定了动力舱热管理效率，这款适配96款思域的半尺寸散热器，是针对紧凑级车型动力舱狭小空间做的适配性结构设计，日常做老款车型冷却系统改装、配件逆向开发、动力舱布局校核时，这类精准还原安装边界的模型能大幅减少前期测绘的工作量。从实际装车场景来看，这类半尺寸散热器主要适配小排量自然吸气机型的散热需求，核心功能是把发动机循环冷却液携带的热量通过散热芯体的空气对流交换散发到外界，保证发动机始终在合理的工作温度区间运行，避免高温爆震、机油性能衰减等问题，相比全尺寸散热器，它的横向占用空间更小，能给动力舱留出更多改装冗余，比如加装中冷管路、额外的油冷装置时不会出现空间干涉。

　　做这个模型的结构设计时，首先要卡准的是安装脚的定位尺寸，上下两个端盖的安装凸台位置、固定孔位的间距完全对应原车龙门架的安装点，不需要额外做转接支架就能直接对位安装，芯体部分采用常规的管带式结构逻辑，散热带的波高、波距按照民用车型常用的散热效率参数做还原，既保证足够的通风换热面积，又不会因为芯体过厚增加过多的风阻，影响前脸进气的通过效率。上水室预留了两个外接接口，大口径的是冷却液加注口，匹配常规的压力式水箱盖，能维持冷却系统的额定工作压力，提升冷却液的沸点，减少高速工况下的开锅概率，侧置的小口径接口是膨胀壶连接管路的安装位，用来承接系统受热膨胀溢出的冷却液，避免冷却系统压力过高出现管路渗漏。外形尺寸上严格遵循半尺寸设计的边界，

　　整体竖向高度适配思域动力舱龙门架的上下安装间距，横向宽度比常规同排量车型散热器窄约四分之一，厚度控制在不干扰风扇扇叶转动的安全距离内，安装时不需要改动原车的风扇固定位，电子扇可以直接沿用原车配件，和冷凝器的贴合间隙也控制在合理范围，不会因为间隙过大出现散热气流旁通，影响换热效率。从结构细节来看，上下水室和芯体的连接边做了翻边压合的结构还原，模拟实际产品的压装密封工艺，侧边的固定支架做了加强筋结构，避免车辆长期行驶振动出现支架断裂的问题，底部的安装脚预留了缓冲胶垫的安装位，能过滤行驶过程中的路面振动，减少散热器本体受到的冲击，延长使用寿命。在做整车热管理仿真、动力舱装配干涉检查、老车配件复刻建模的时候，这个模型可以直接导入装配环境，

　　不需要反复调整安装位置，芯体部分的迎风面积参数可以直接代入仿真软件做换热效率计算，接口的尺寸、安装角度也和实车完全一致，匹配管路模型时不需要反复修正对接角度，能有效提升设计阶段的工作效率，避免后期实装时出现管路错位、安装点对不上的问题。对于改装场景来说，这类半尺寸散热器的模型也能帮助改装从业者提前预判动力舱的布局空间，在升级动力后需要提升散热效率时，可以基于这个基础模型调整芯体厚度、管路直径，快速衍生出适配更高功率输出的改装款散热结构，不需要从零开始测绘原车配件，大幅缩短改装配件的开发周期。
