三菱3000GT VR4专用刹车卡钳结构设计

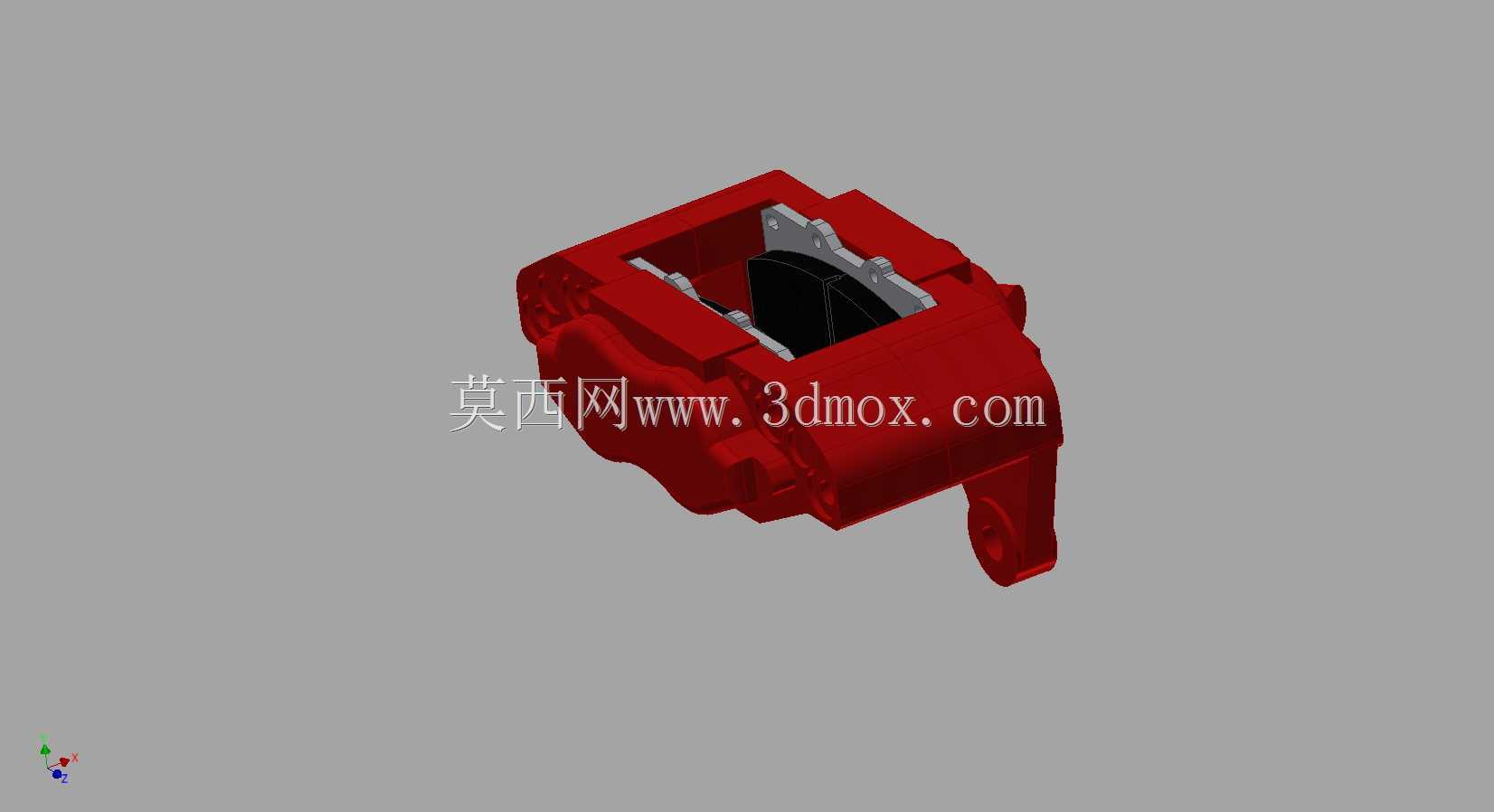

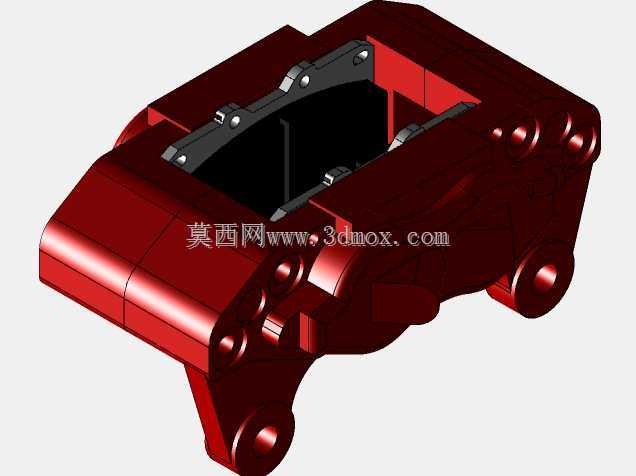

　　这款刹车卡钳的三维结构，是针对大尺寸刹车套件的装车适配需求完成的设计，核心适配车型覆盖三菱3000GT VR4以及道奇隐形车型，属于车辆制动系统的核心执行部件，在整车制动链路里承担着将制动液压力转化为夹紧制动力矩的关键作用。从实际装车场景来看，这类对向多活塞结构的卡钳，主要面向民用性能车的制动升级以及原厂替换需求，日常行驶中频繁制动的热稳定性、连续制动下的制动力输出线性度，是设计阶段优先考量的核心指标。

　　从结构设计思路上，整个卡钳采用分体式桥位与本体集成的布局，本体采用高强度铸铝材质的等壁厚设计，在保证整体刚性的前提下尽可能降低簧下质量，卡钳本体的安装耳位完全匹配两款车型原厂羊角的安装孔位坐标，不需要额外加装转接桥位即可直接对位安装，避免了转接件带来的安装公差累积问题。卡钳内部的活塞腔布局采用对称式设计，两侧活塞的推力中心完全对齐刹车摩擦片的压力中心，避免制动时摩擦片出现偏磨、拖刹的问题，活塞与腔壁之间的密封槽采用双道密封结构，一道负责制动液的高压密封，一道负责阻挡外界泥沙、水汽进入活塞腔，适配日常行驶以及轻度赛道驾驶的复杂使用环境。

　　从安装边界尺寸来看，卡钳本体的径向高度完全适配对应车型17寸及以上规格轮毂的内部避空间隙，不会与轮毂辐条、轮拱内衬发生运动干涉，卡钳的轴向厚度匹配330mm直径、28mm厚度的通风刹车盘，摩擦片的有效摩擦面积覆盖刹车盘摩擦环带的90%以上，保证制动力的均匀传递。卡钳顶部的放气螺钉位置设计在本体最高点，安装后无需额外调整角度即可完成制动系统的排气操作，底部的摩擦片限位销采用快拆结构，日常更换摩擦片时不需要完全拆卸卡钳本体，仅需拔出限位销即可完成摩擦片的更换，大幅降低后期维护的操作难度。

　　在功能特性层面，卡钳本体的油道采用内部集成式设计，没有外接的高压油管跨接结构，减少了制动液泄漏的风险点，油道的通径经过流量匹配，保证制动踏板踩下时两侧活塞的建压响应速度一致，不会出现制动力输出滞后的问题。卡钳表面的红色防腐涂层采用高温静电喷涂工艺，能够承受连续制动时产生的近200摄氏度工作温度，不会出现涂层脱落、变色的问题。摩擦片的背板与卡钳本体的接触位置设计有防震弹片，能够消除制动时摩擦片的旷量异响，提升日常行驶的NVH表现。

　　在实际装车验证的维度，这款卡钳的制动力输出曲线经过多轮调校，在制动踏板初段就能够提供足够的夹紧力，同时中后段的制动力增长线性可控，不会出现制动力突兀爆发的情况，兼顾日常街道行驶的平顺性和紧急制动时的制动效能。卡钳的桥位部分采用加强筋结构，在大力制动时桥位的形变量控制在0.1mm以内，不会因为桥位形变导致制动力传递出现迟滞，保证制动踏板的脚感扎实。整个卡钳的重量控制在3.2kg以内，相比同规格的铸铁卡簧减重超过40%，有效降低车辆的簧下质量，提升悬挂系统的响应速度，改善车辆的操控表现。

　　从结构细节来看，卡钳本体上的安装螺栓孔采用带衬套的设计，能够吸收制动时产生的微小振动，避免螺栓出现松动的问题，活塞采用不锈钢材质，表面经过抛光处理，降低与密封圈之间的摩擦阻力，保证活塞回位顺畅，减少制动拖滞带来的油耗上升以及摩擦片异常磨损问题。卡钳的防尘套采用耐高温硅橡胶材质，能够在-40摄氏度到180摄氏度的温度区间内保持弹性，不会因为长期高低温交替出现开裂、老化的问题，延长卡钳的整体使用寿命。
