小型龙门式三轴数控铣钻加工设备结构

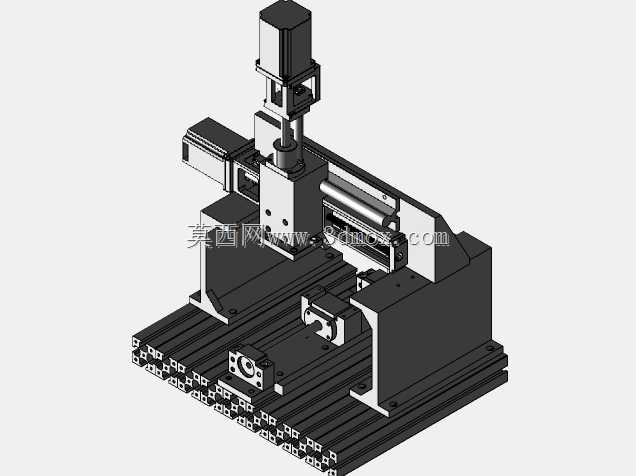

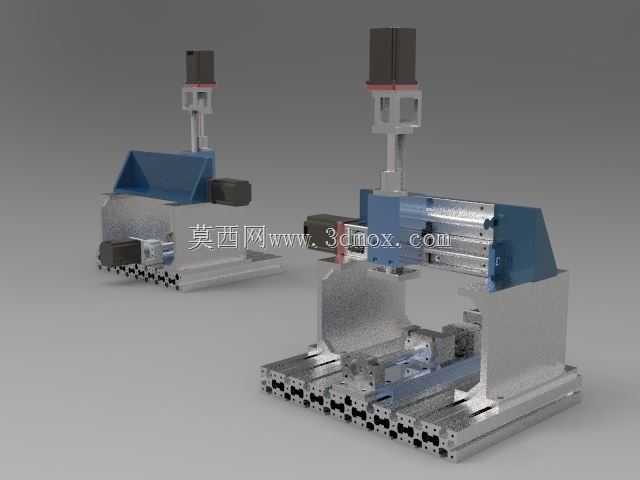

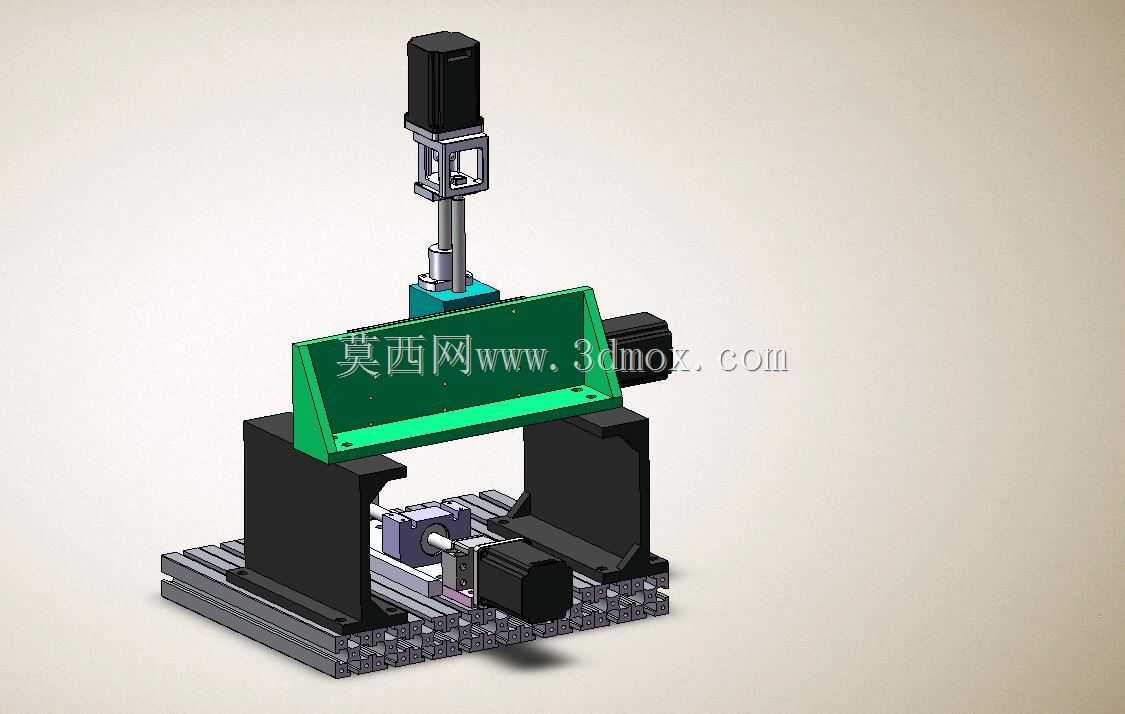

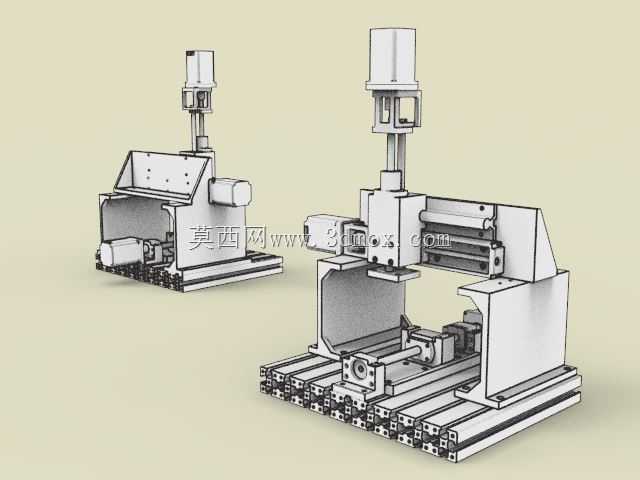

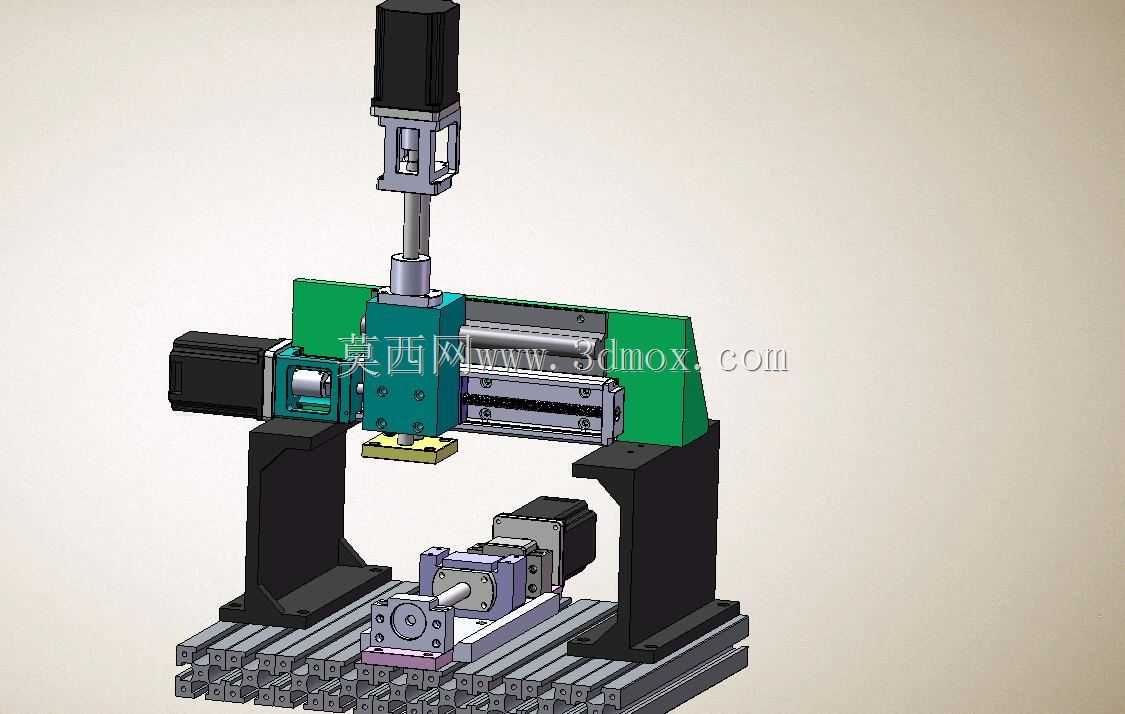

这款小型龙门式三轴加工结构，主要面向小尺寸精密零件的小批量加工、教学实训、个人DIY加工场景，可覆盖小型五金件、塑料件、软金属件的铣削、钻孔加工需求，适配桌面级加工空间，既可以用于职业院校的数控加工实训教学，帮助学员理解三轴机床的运动逻辑与结构组成，也能满足小型加工工坊、创客空间的日常小件加工需求，还可作为非标自动化产线中定制化加工工位的核心结构参考，适配小行程范围内的多工序轻切削加工场景。设备整体采用龙门式双立柱支撑结构，有效兼顾了小行程下的结构刚性与空间利用率，X、Y、Z三个运动轴均采用直线导轨搭配滚珠丝杠的传动组合，传动间隙小、运动精度高，能够保障轻负载加工过程中的运动平稳性，避免切削过程中的结构颤振影响加工精度。三个运动轴均适配55规格步进电机作为驱动元件，步进电机的控制逻辑简单、成本可控，能够精准匹配200mm行程范围内的点位运动与直线插补需求，用户可根据自身加工需求搭配对应的加工主轴、刀具装夹结构与工件虎钳，灵活适配不同材质、不同形状小件的加工装夹需求。在设计思路上，这款结构优先考虑了模块化装配的便利性，整体结构拆分清晰，龙门立柱、运动滑台、驱动安装座均采用独立装配设计，既方便生产过程中的零件加工与装配调试，也便于后期的维护更换与功能拓展，用户可根据自身的加工精度需求，灵活替换更高精度的导轨丝杠组件，或是更换伺服驱动系统来提升运动响应速度。设备的有效加工行程范围为200mm×200mm×200mm，整体安装边界紧凑，可直接放置于标准工作台面上使用，不需要额外做大型设备的地基固定，适配狭小空间内的加工布置需求。结构设计上充分考虑了运动过程中的干涉规避，三个轴的运动行程做了硬限位预留，可避免超程运动带来的结构碰撞损坏，Z轴的垂直布局搭配配重平衡设计逻辑，能够降低垂直轴驱动的负载，提升Z轴运动的稳定性，在进行钻孔、浅铣削加工时，可保障刀具进给的平稳性，减少扎刀、断刀的风险。该结构未集成刀具组件与工件装夹组件，给用户预留了充足的自定义适配空间，用户可根据加工材质的不同，搭配对应功率的高速主轴、不同类型的铣刀钻头，适配铝件、铜件、亚克力、木材等不同材质的加工需求，也可根据工件的形状尺寸，搭配对应规格的平口钳、定制夹具来完成工件装夹，灵活适配多样化的小件加工场景。
