三级行星齿轮减速传动结构设计

这套三级行星齿轮传动结构，主要面向需要大减速比、紧凑安装空间的动力传输场景，常见于工业伺服传动系统、新能源车辆动力单元、精密自动化输送设备、小型工程机械动力输出端等领域，核心作用是在有限的安装空间内实现高倍率减速，同时传递更大的输出扭矩，匹配高转速低扭矩的动力源与低转速大扭矩的执行端之间的参数差。

从实际用途来看，这套结构可以直接适配伺服电机、直流驱动电机等常见动力元件，将动力源数千转的高转速通过三级行星轮系的逐级减速，降到执行机构需要的低转速区间，同时通过每一级的扭矩放大作用，输出足够带动负载的扭矩，相比普通平行轴齿轮减速结构，它的同轴度更好，动力输入与输出处于同一轴线上，能大幅缩小传动单元的整体径向尺寸，适配安装空间局促的设备布局需求。

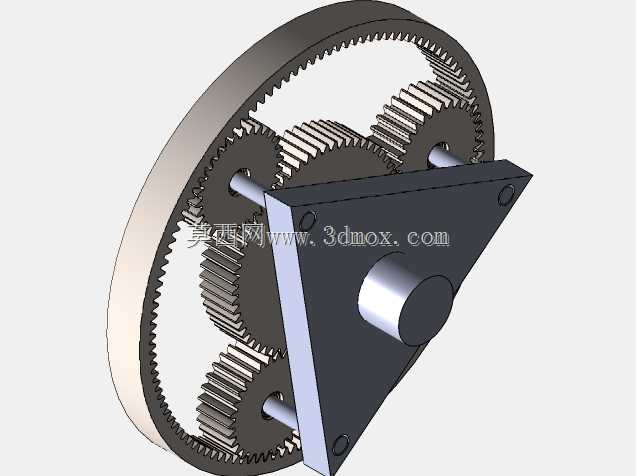

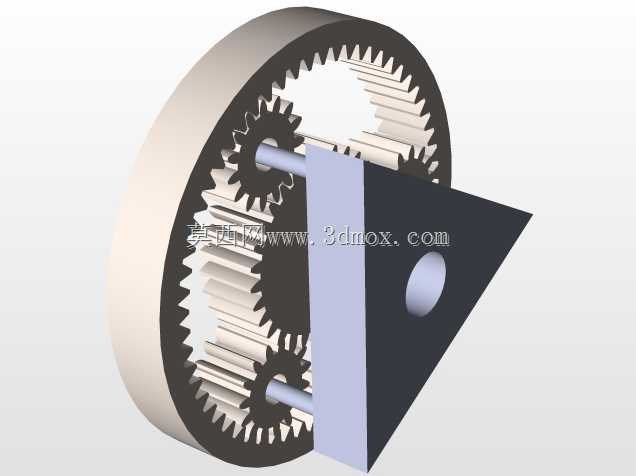

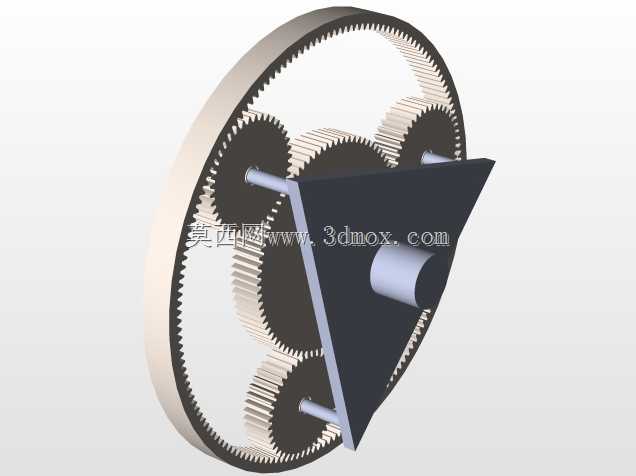

在功能特性上，三级行星轮系采用内齿圈固定、太阳轮输入、行星架输出的经典传动逻辑，每一级都均匀布置多组行星齿轮分担载荷，相比单级或两级行星结构，它能在保持较小体积的前提下实现更大的减速比，同时多齿啮合的传动方式让整体运行更平稳，传动过程中的冲击与噪音更低，承载能力更强，能应对频繁启停、正反转切换的复杂工况。齿圈采用环形内齿结构，与每一级的行星齿轮外啮合，太阳轮位于每一级轮系的中心位置，行星架通过销轴固定行星齿轮，带动行星齿轮沿内齿圈公转同时自转，逐级完成动力的传递与减速。

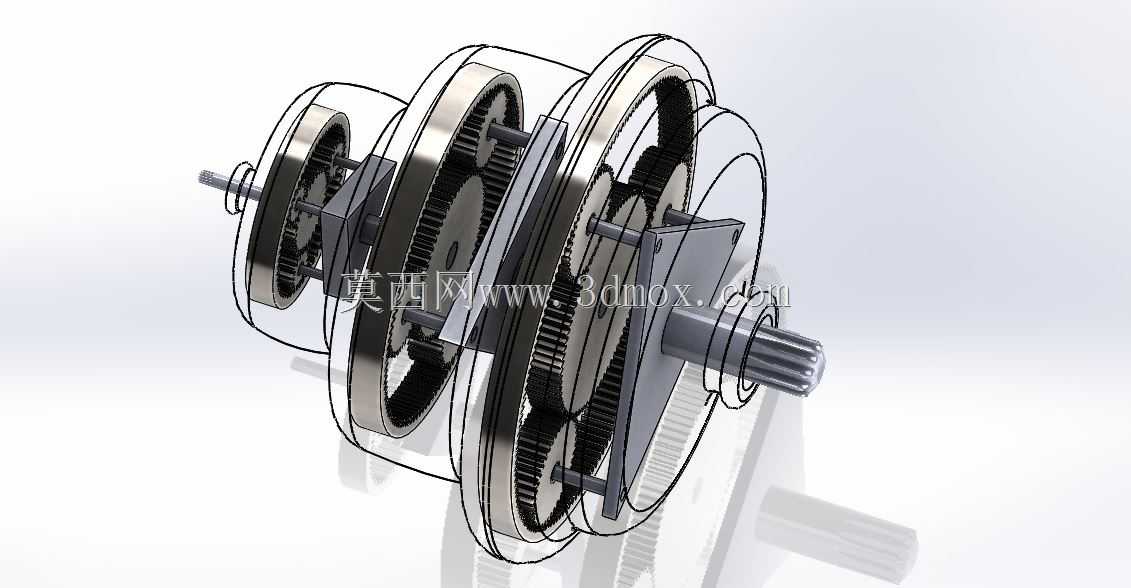

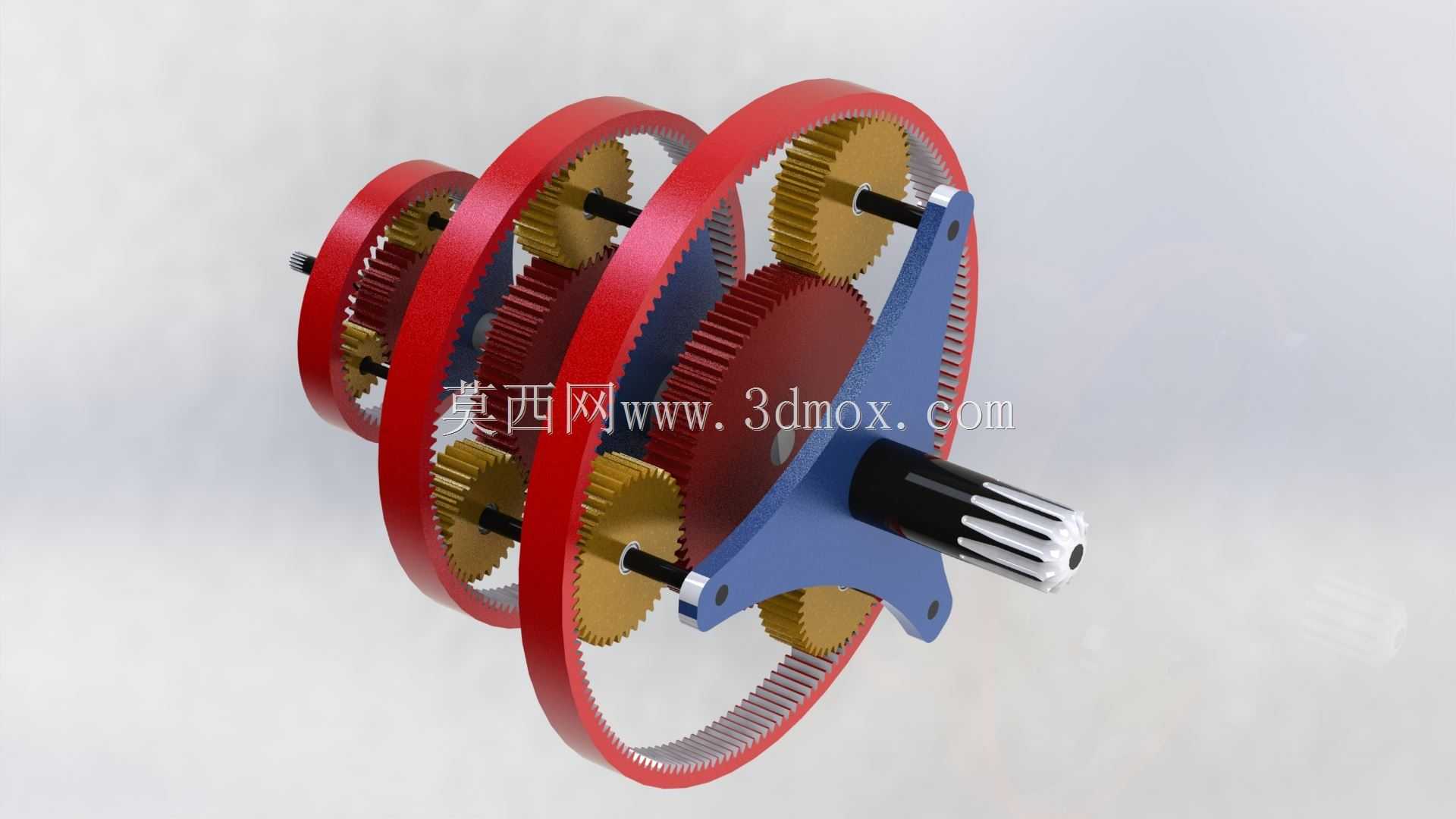

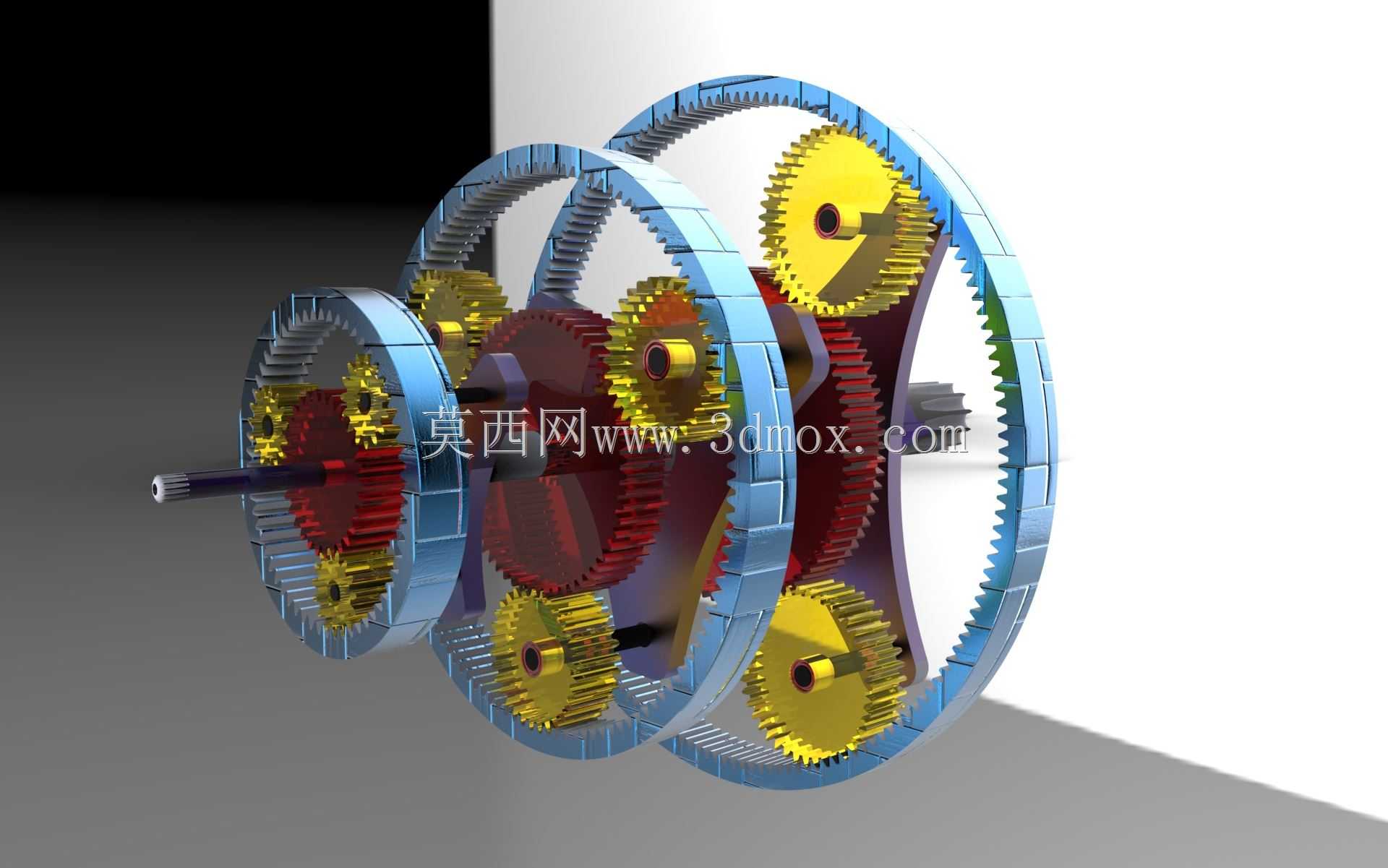

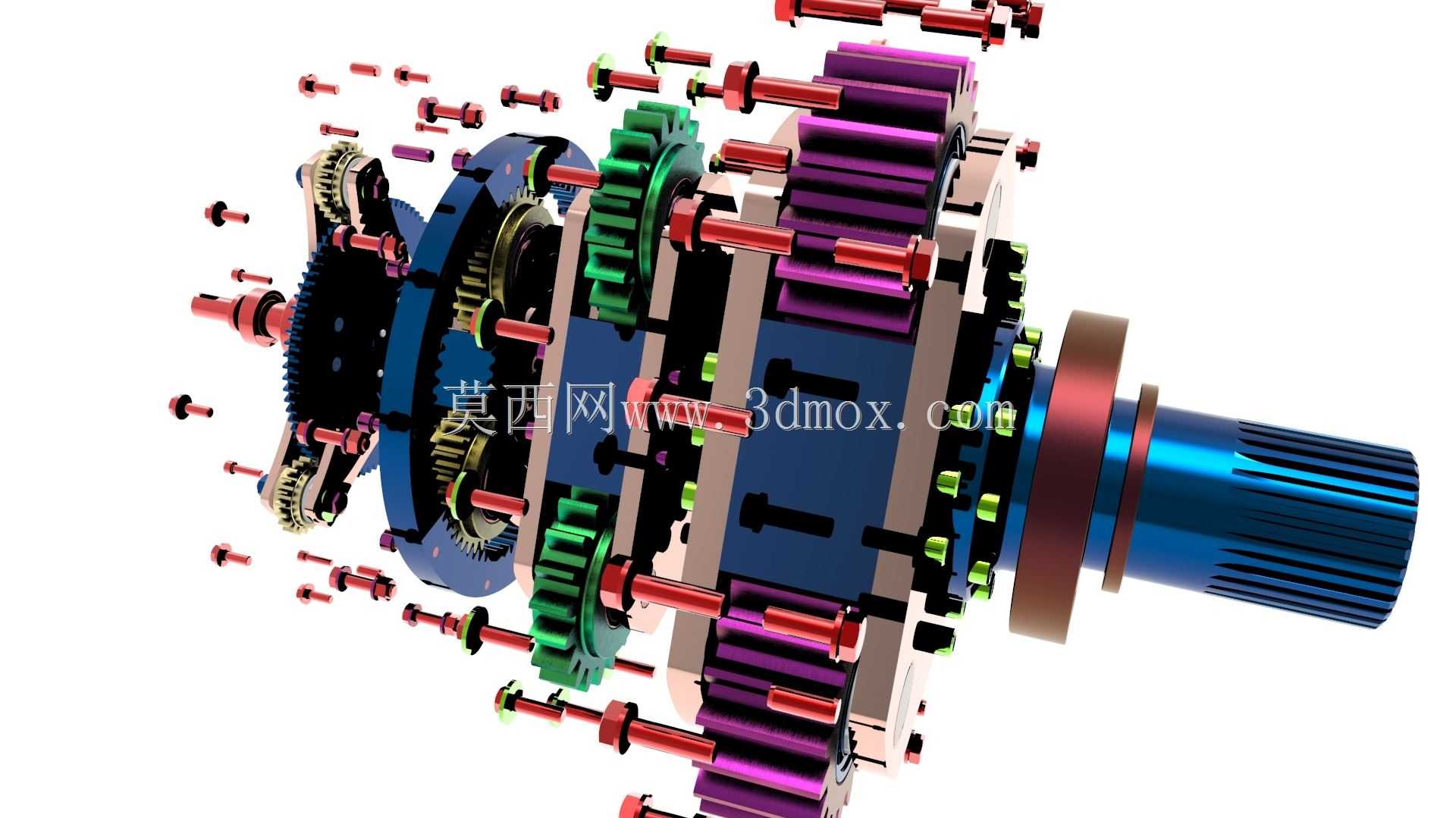

设计思路上，这套结构优先考虑了传动效率与空间利用率的平衡，三级轮系沿轴向依次串联布置，每一级的行星架输出端直接作为下一级的太阳轮输入，减少了中间连接部件带来的传动间隙与功率损耗；各级齿轮的模数、齿宽经过匹配计算，保证每一级的载荷分布均匀，避免单级载荷过大导致的齿面磨损、断齿等失效问题；输出端设计了带键槽的花键轴结构，方便与外部负载进行刚性连接，保证扭矩传递的可靠性，两端的支撑结构预留了轴承安装位，可适配标准滚动轴承，降低转动过程中的摩擦阻力，提升整体传动效率。

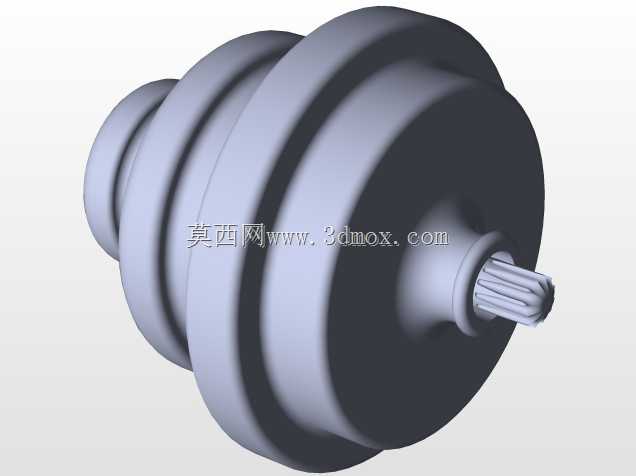

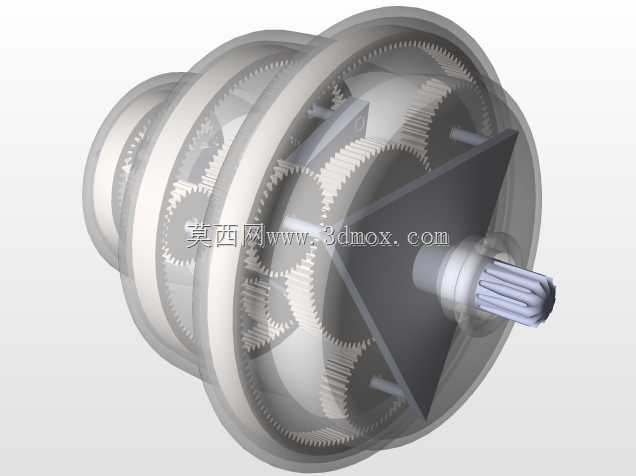

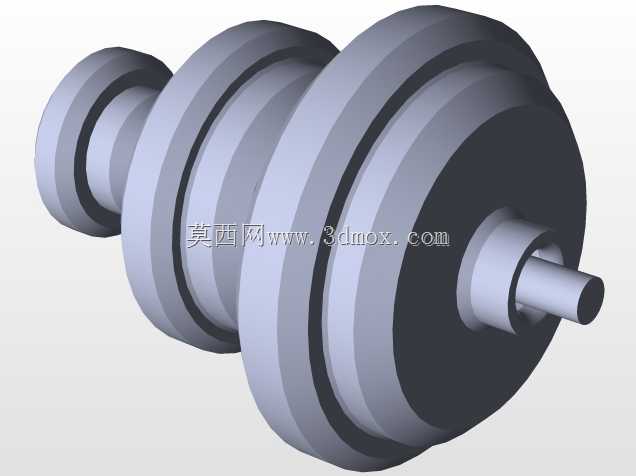

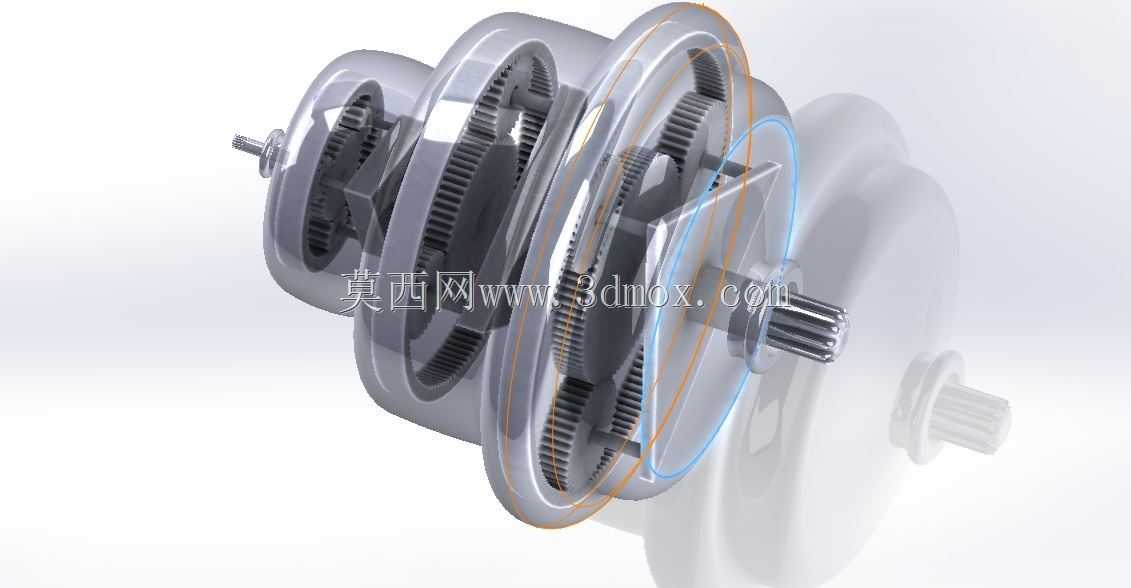

从安装边界来看，整体结构为同轴圆柱形态，最大外径由最外层的三级内齿圈尺寸决定，轴向长度为三级轮系叠加输出轴的总长度，安装时可通过外圈的固定耳位将内齿圈固定在设备机架上，输入端可通过轴孔配合或联轴器与动力源连接，不需要额外的偏心调整结构，安装对位难度低，整体结构没有外凸的不规则部件，外部可直接配套圆柱形防护壳体，适配密闭式的设备安装需求，能在有防尘、防油污要求的工业环境中长期稳定运行。
