踏板摩托单臂悬架后轮总成结构设计

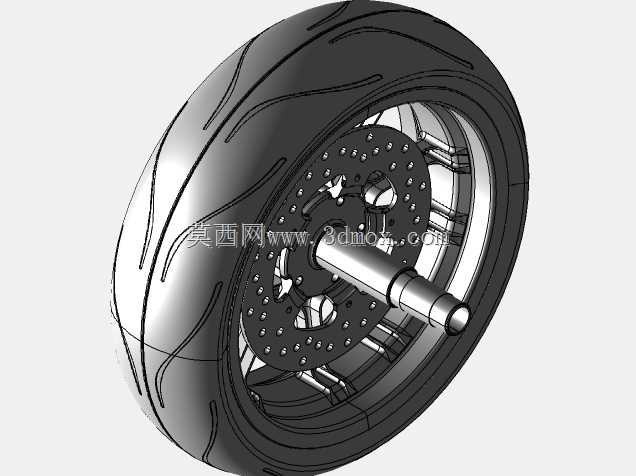

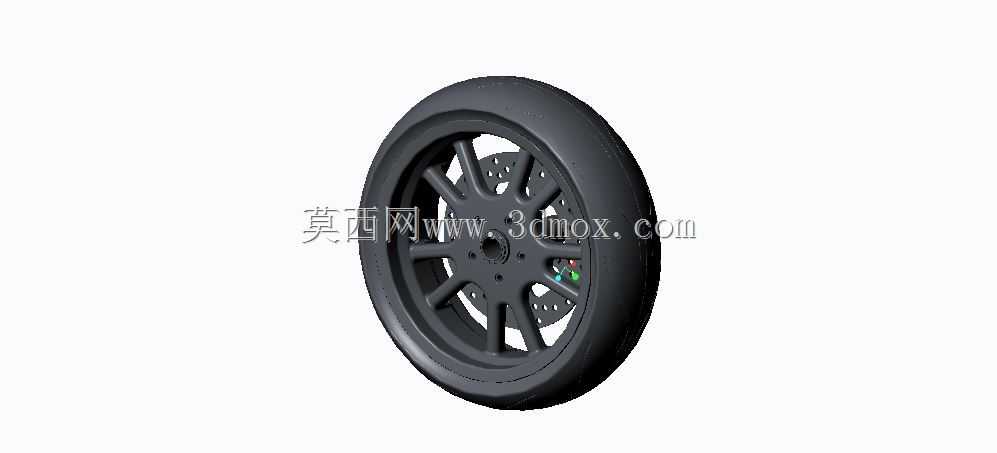

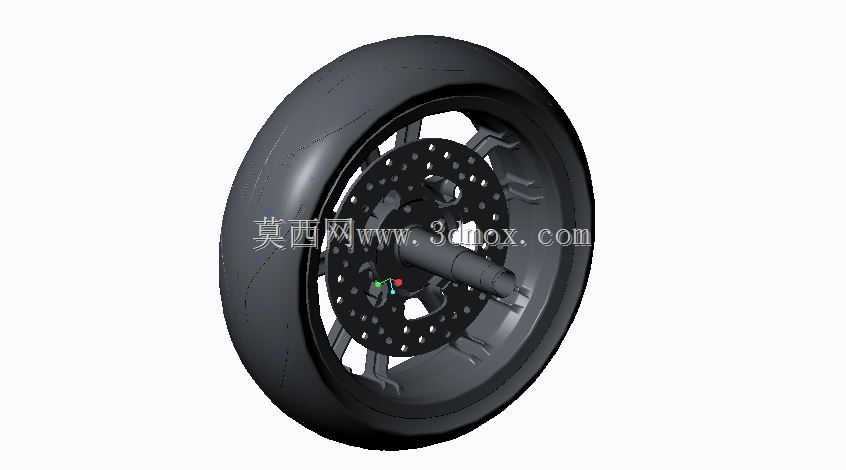

该部件是踏板类摩托车行走系统的核心承载构件，主要应用于中小排量通勤踏板摩托、运动型踏板车的后轮承载与动力传递场景，适配单摇臂悬架的整车布局方案，承担车辆后部承重、行驶滚动、制动减速、传动扭矩传递的核心功能，是保障车辆行驶稳定性与操控安全性的关键部件。在实际整车装配场景中，该后轮总成单侧与单摇臂悬架的输出轴端配合安装，无需双侧对称支撑结构，能大幅简化后轮拆装维护流程，同时为后轮侧置排气、后置传动机构留出充足布置空间，适配追求轻量化与维护便捷性的整车设计需求。从功能特性来看，该总成集成了真空轮胎、镂空轻量化轮毂、通风钻孔制动盘、轮轴安装座四个核心部分：轮胎采用常规街车胎面弧度设计，胎面花纹预留充足的排水与抓地接触面积，兼顾干湿地行驶的抓附性能；轮毂采用多辐条镂空结构，在保证轮圈径向承载强度的前提下，尽可能降低旋转件的非簧载质量，提升悬架响应速度；制动盘采用圆周均布钻孔设计，既能快速导出制动过程产生的摩擦热量，避免热衰减影响制动效果，也能及时排出制动摩擦产生的粉尘，维持制动片与盘片间的摩擦系数稳定；轮轴集成了传动花键与安装定位轴颈，可直接与悬架末端的传动输出端、轮毂轴承配合，保证动力传递的同轴度，减少行驶过程中的轮组跳动。设计过程中优先考虑了安装边界的适配性：轮轴的定位轴肩尺寸与单摇臂的安装轴承位完全匹配，轮毂的轴向宽度严格控制在悬架单侧安装的空间范围内，制动盘的安装孔位与常规踏板车的后制动卡钳安装距保持通用适配性，轮胎外径与轮圈宽度匹配对应排量车型的后轮拱空间，避免转向或悬架压缩过程中轮胎与车身覆盖件、挡泥板产生运动干涉。整体结构在满足承载强度要求的基础上，尽可能简化了装配层级，减少了多余的连接部件，既降低了总成自身重量，也提升了长期行驶过程中的结构可靠性，能够适配日常通勤、短途运动骑行等多种使用场景下的载荷需求。
