剪式车载起重支撑装置结构设计

项目分类:千斤顶 发布时间:2026-05-21 ID:1152338
  • 剪式车载起重支撑装置结构设计
  • 剪式车载起重支撑装置结构设计
  • 剪式车载起重支撑装置结构设计
  • 剪式车载起重支撑装置结构设计
  • 剪式车载起重支撑装置结构设计
  • 剪式车载起重支撑装置结构设计

日常车辆维保场景里,剪式千斤顶是私家车主、汽修门店更换备胎、检查底盘悬挂部件时最常用的便携举升设备,相较于液压千斤顶,它的结构更紧凑,收纳后占用后备箱空间极小,不需要定期补充液压油,维护成本极低,哪怕在低温、高海拔等特殊环境下,也不会因为液压油黏度变化出现举升无力的问题,适配绝大多数家用轿车、小型SUV的底盘举升需求。

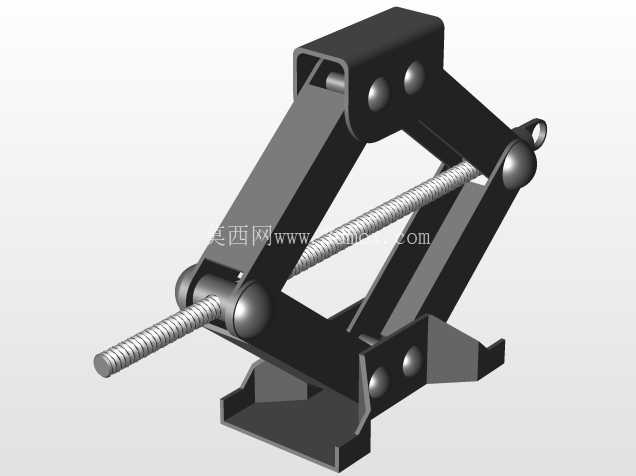

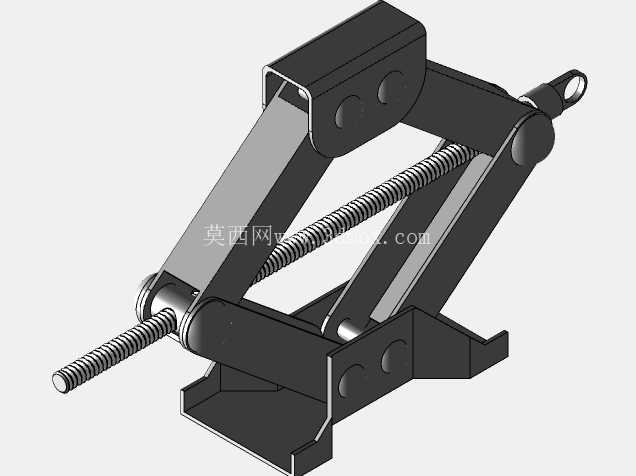

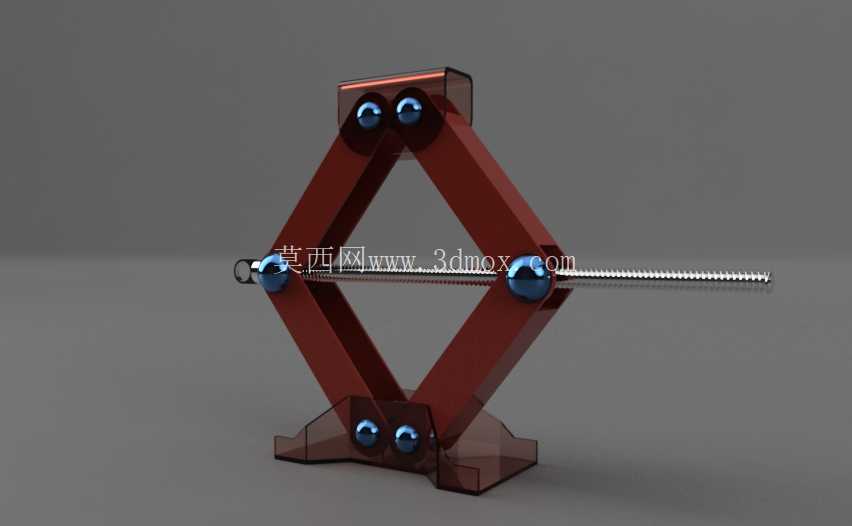

这套剪式支撑结构的核心传动逻辑,是依靠中部的梯形丝杆转动,带动两组交叉布置的剪臂绕铰接点做开合运动,把丝杆的旋转扭矩转化为垂直方向的举升力。设计过程中首先要确认的是举升行程的边界:最低收纳高度要适配家用车底盘边梁的最小离地间隙,保证车辆在亏气轮胎完全瘪掉的状态下,千斤顶依然能顺利塞进底盘支撑位下方;最高举升高度要满足轮胎完全离开地面50-80mm的操作空间,方便拆卸轮胎螺栓、更换备胎,同时要预留足够的安全余量,避免举升到极限位置时剪臂出现机械锁死,无法回落的问题。

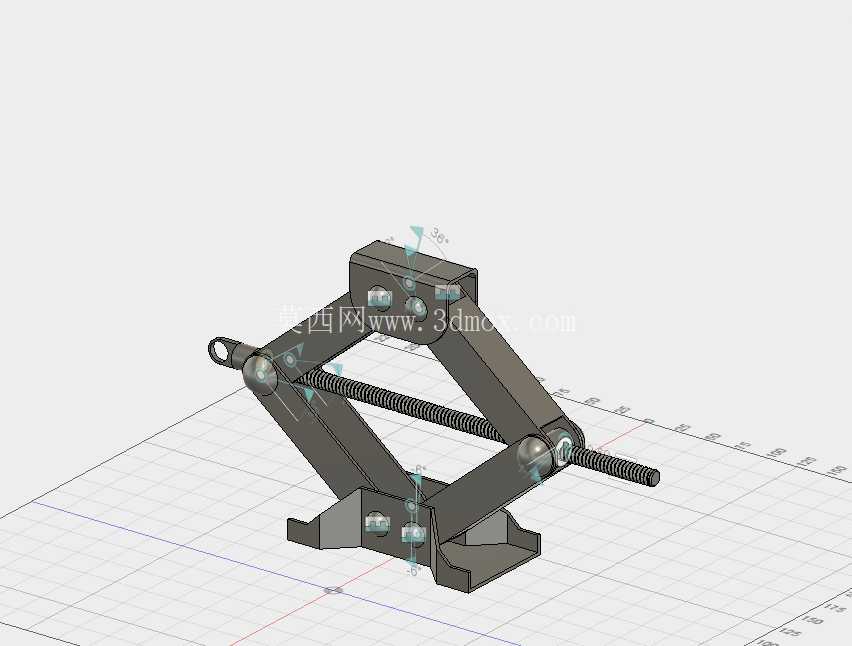

铰接点的位置排布是整个结构受力合理性的关键,两组剪臂采用等长对称设计,中部铰接轴的位置要兼顾传动效率和结构强度:如果铰接点过于靠近丝杆端,会导致丝杆需要承受极大的轴向拉力,操作时摇转丝杆的阻力会大幅提升,单人操作费力;如果铰接点过于靠近支撑端,又会导致举升过程中剪臂的开合角度变化过大,整体支撑稳定性下降,顶部支撑面容易出现侧滑风险。设计时通过多轮受力仿真验证,把铰接点设置在剪臂总长的黄金分割位置,既保证摇转丝杆时的操作力控制在普通人可轻松操作的范围内,又能让整个举升过程中支撑面始终保持水平,不会出现倾斜偏移。

顶部支撑面做了内凹的弧形防滑设计,刚好能卡住车辆底盘的加强筋边梁,避免举升过程中支撑点滑脱;底部底座采用加宽的平板结构,增大和地面的接触面积,哪怕在松软的非铺装路面使用,也能通过分散压强减少下陷的风险,实际使用时如果遇到土质松软的场景,只需要在底座下方垫一块硬质木板就能进一步提升稳定性。丝杆采用梯形螺纹设计,本身具备自锁特性,也就是说当停止摇转丝杆时,哪怕受到车辆的垂直载荷,丝杆也不会自行回转回落,不需要额外加装锁止机构,从结构根源上避免举升过程中突然下坠的安全隐患,这也是剪式千斤顶相比其他便携举升设备最核心的安全优势。

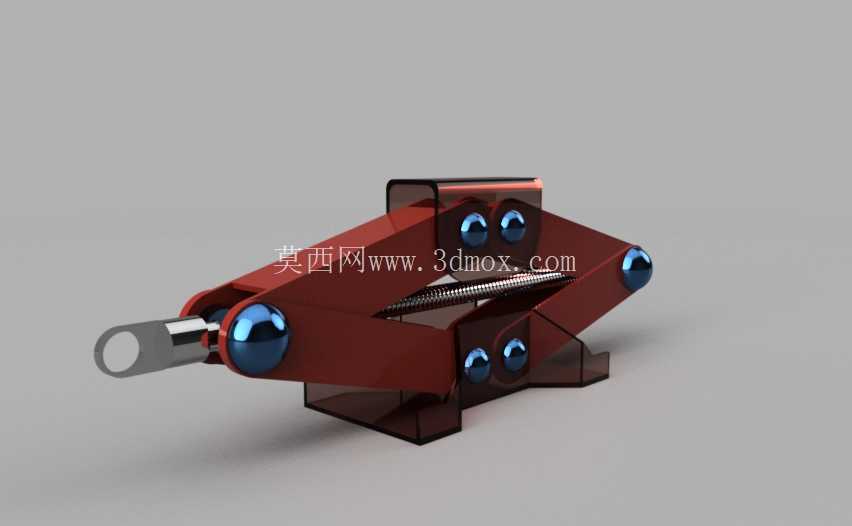

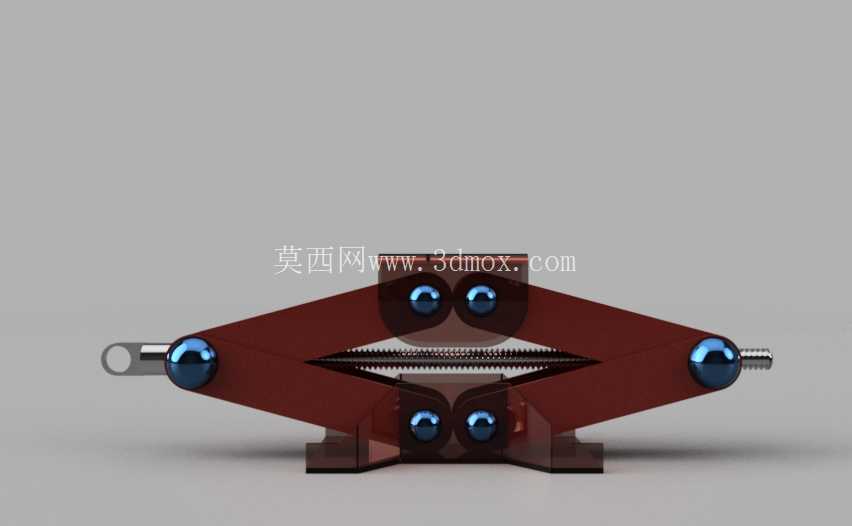

整个装置的所有铰接孔都做了同轴度公差约束,装配后剪臂的转动间隙控制在0.1mm以内,避免举升过程中出现旷量晃动;丝杆两端和剪臂连接的位置加装了耐磨衬套,减少反复转动带来的磨损,延长整体使用寿命。收纳状态下整个装置呈扁平状,配套的摇把可以卡在剪臂的预留卡槽里,不会在后备箱里晃动产生异响,整体重量控制在3kg以内,成年人单手提拿没有负担。

从结构设计的角度看,这套剪式举升机构没有冗余的复杂零件,所有部件都可以通过冲压、机加工的方式批量生产,制造成本极低,同时可靠性极强,只要没有出现严重的结构变形,哪怕存放十年以上依然可以正常使用。设计过程中特意规避了容易出现应力集中的直角结构,所有剪臂的弯折位置都做了圆角过渡,在额定载荷下反复举升测试,铰接位置、丝杆连接位置的应力都远低于材料的屈服强度,不会出现塑性变形。实际使用时只需要把顶部支撑槽对准底盘的指定支撑位,用摇把顺时针转动丝杆就能平稳举升车辆,逆时针转动即可缓慢回落,操作门槛极低,哪怕是没有汽修经验的普通车主,对照车辆说明书就能独立完成备胎更换操作,不需要额外的专业技能。
