汽车用四缸直列内燃机曲柄连杆结构

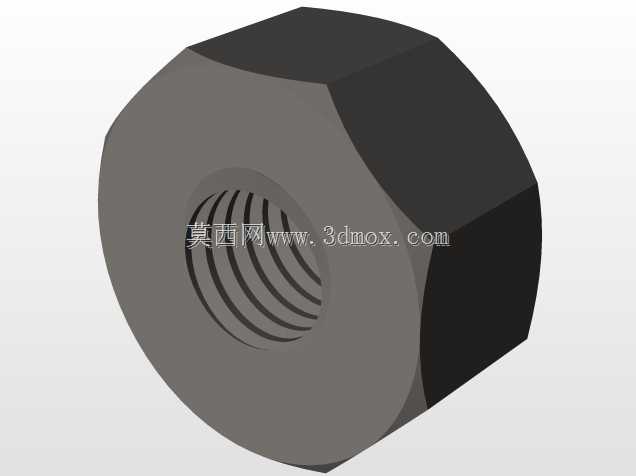

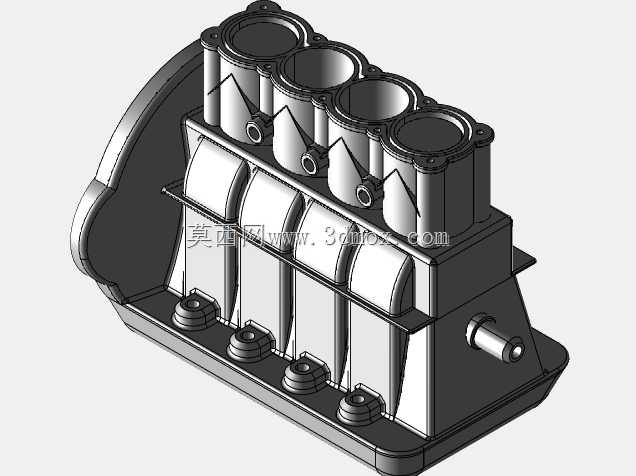

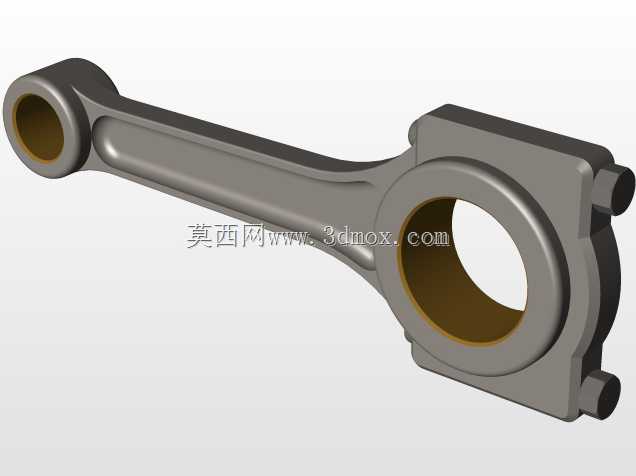

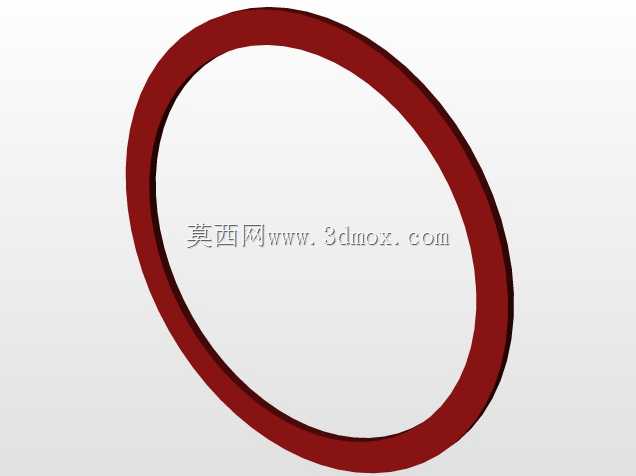

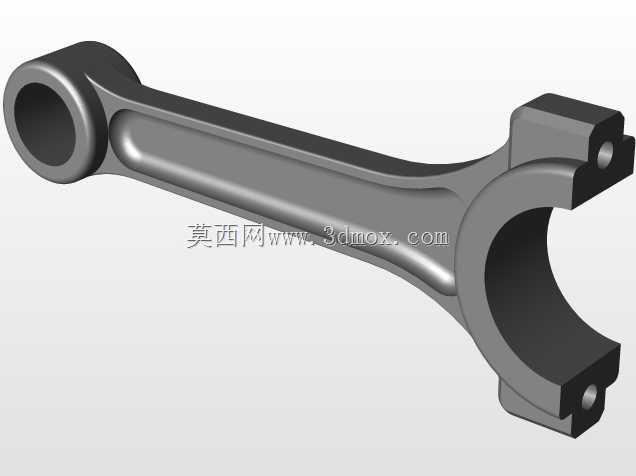

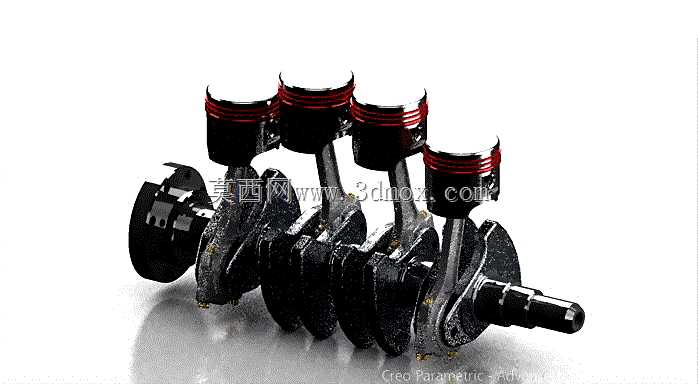

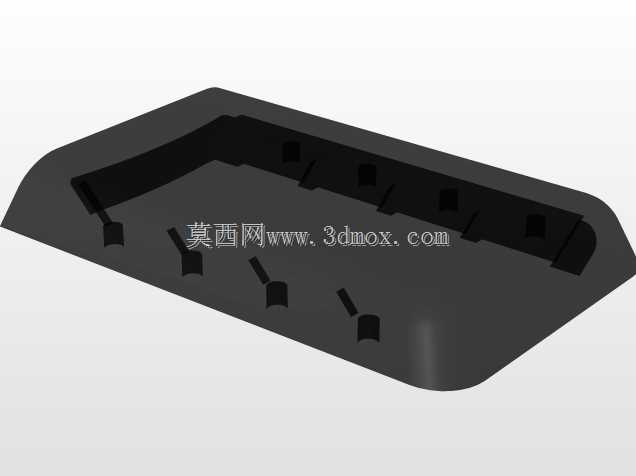

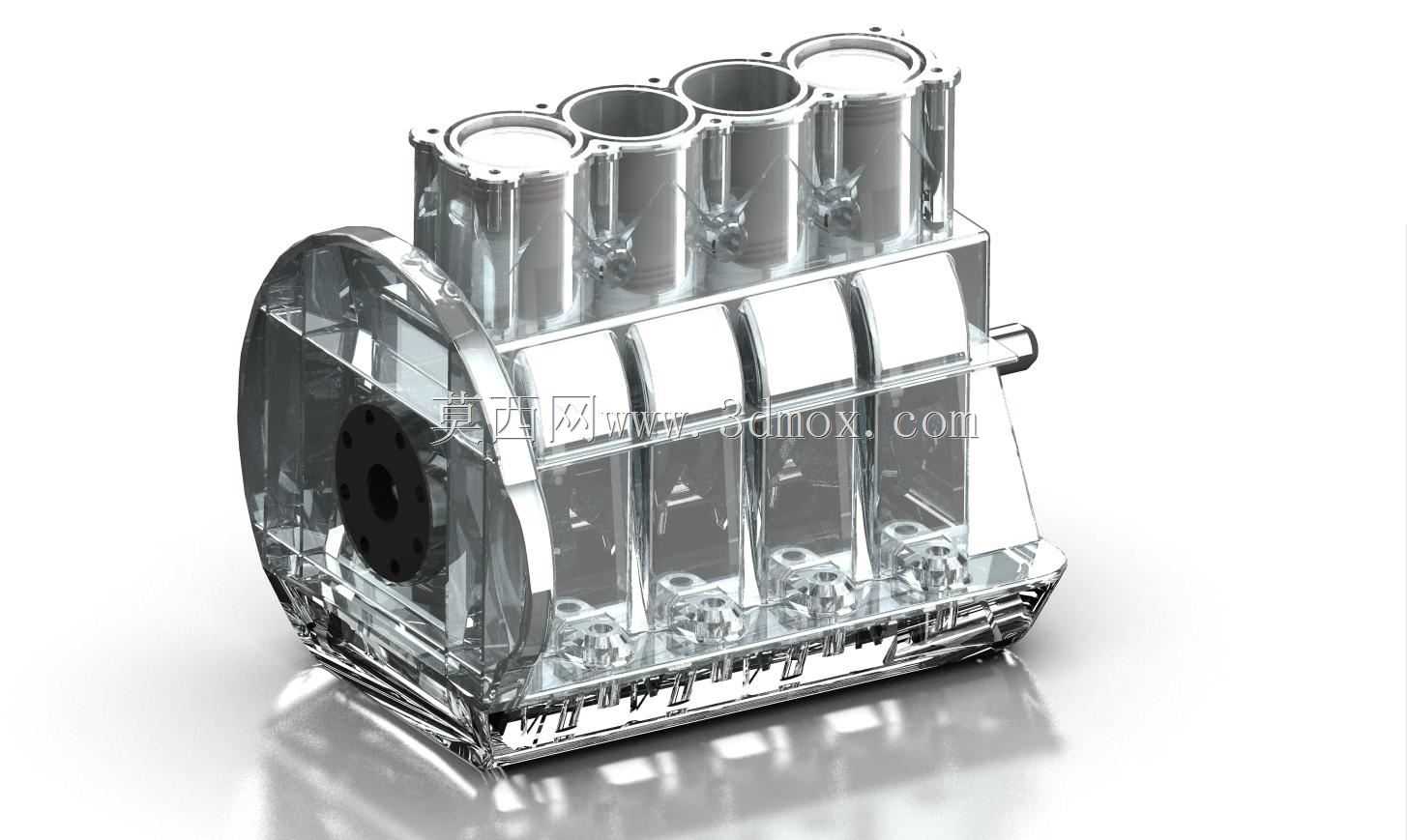

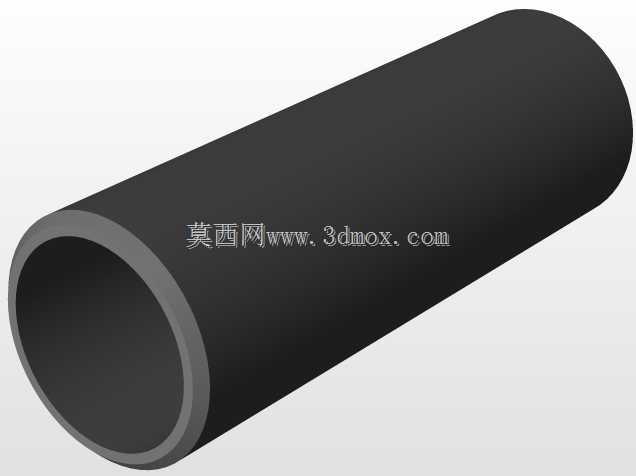

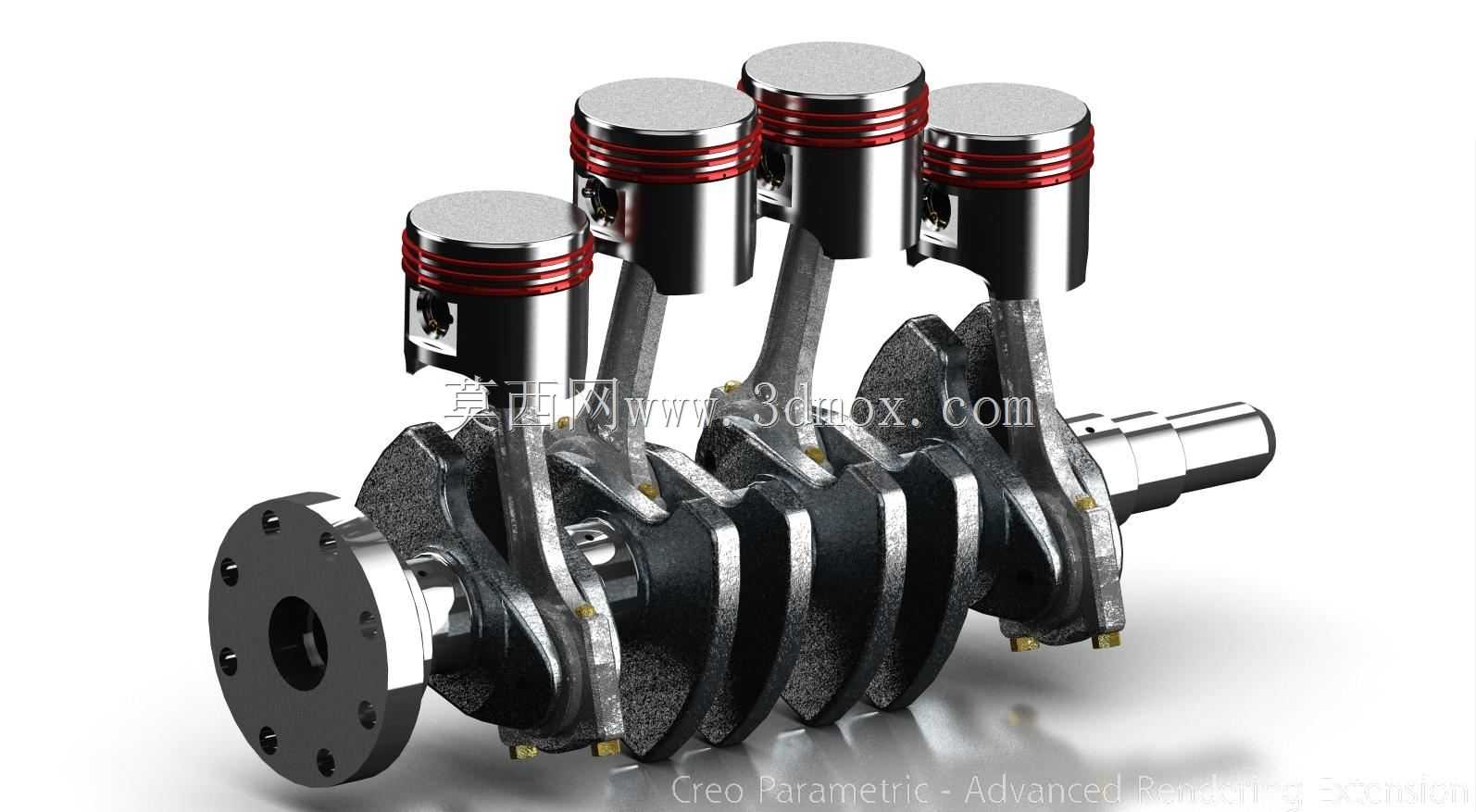

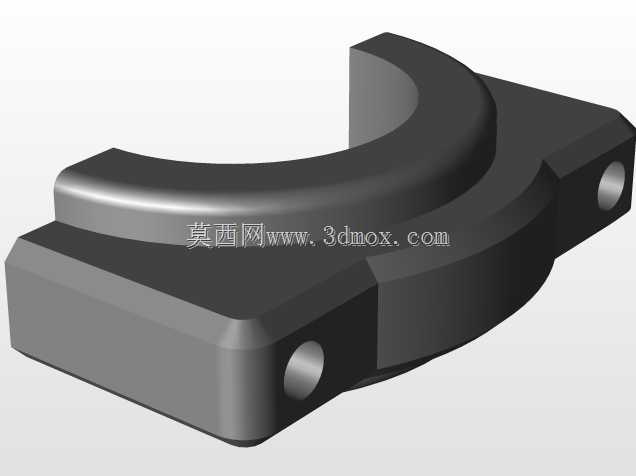

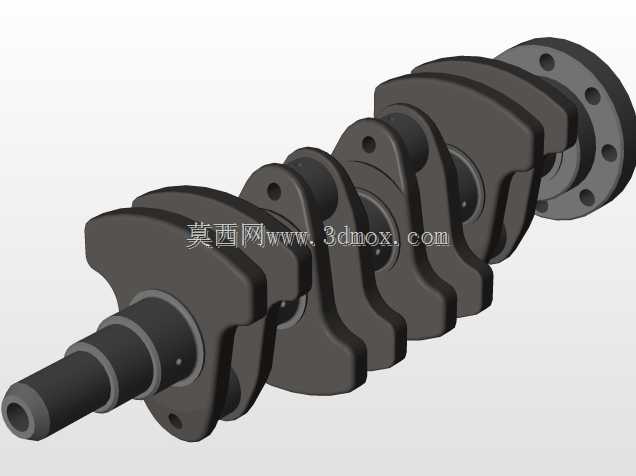

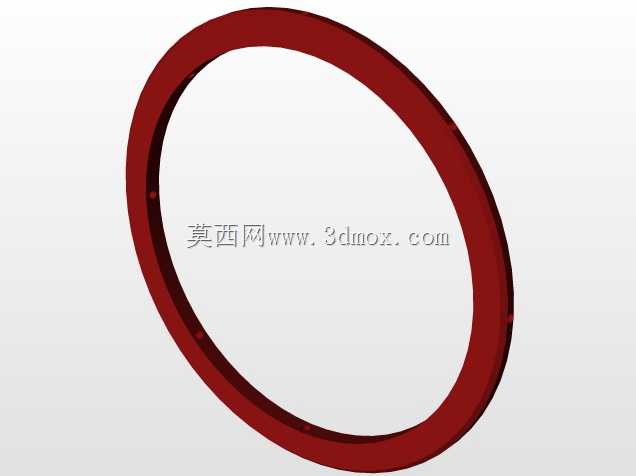

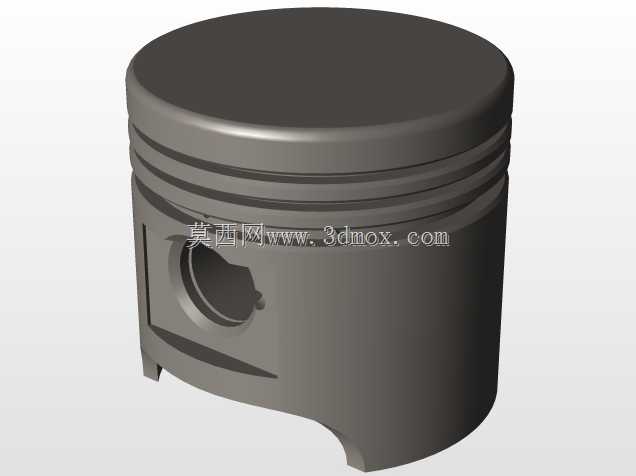

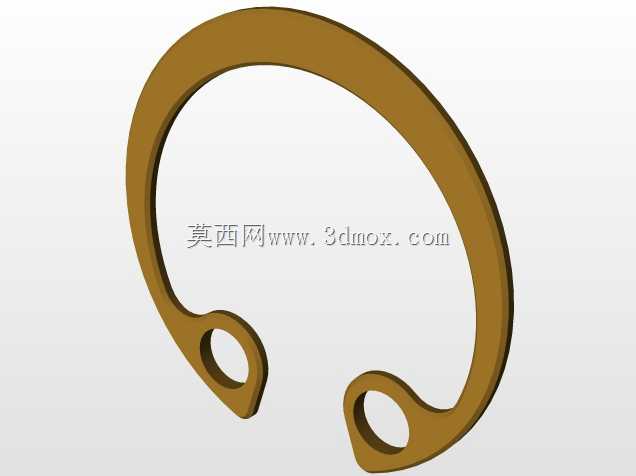

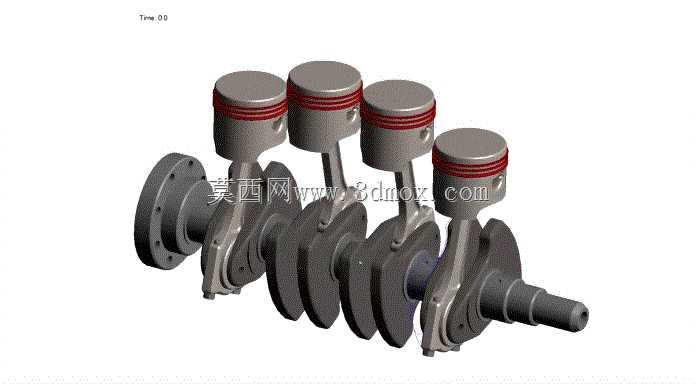

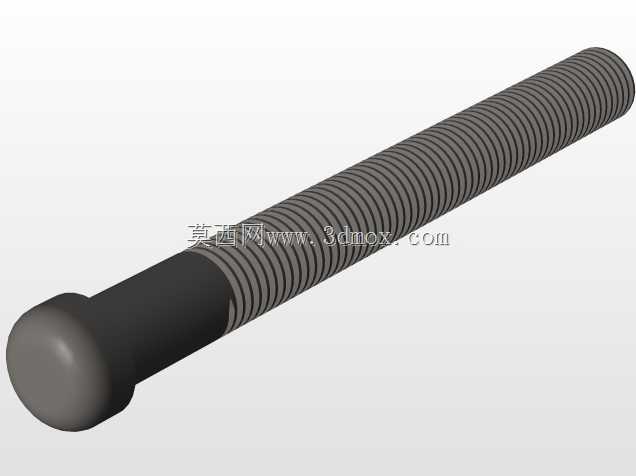

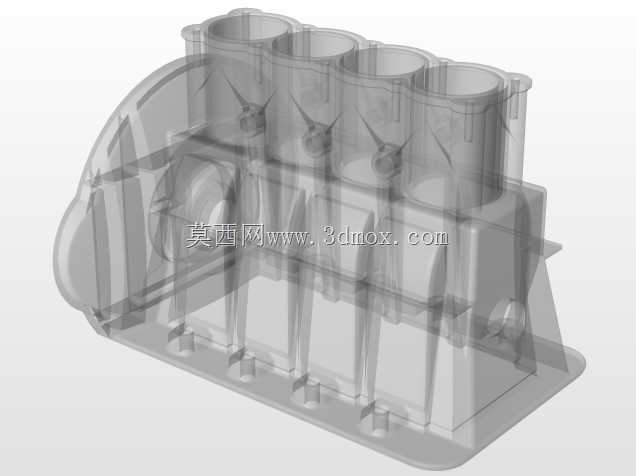

该结构为乘用车领域应用最广泛的四冲程直列四缸内燃机核心动力总成，是燃油车型动力输出的核心载体，广泛适配1.0L-2.5L排量区间的家用轿车、城市SUV、轻型商用货车等车型，相比三缸机型拥有更平顺的运转特性，相比V型六缸机型具备更小的横向布置空间，能够适配绝大多数前置前驱、前置后驱车型的机舱布局需求，是民用燃油车市场保有量最大的动力结构形式。整套结构围绕四冲程内燃机的工作循环完成设计，四个气缸沿曲轴轴向呈一字等距排布，相邻气缸的工作点火间隔设置为180度曲轴转角，可有效抵消二阶往复惯性力带来的振动，让整机运转过程更平稳，降低动力传递过程中的NVH控制难度。核心组成包含活塞组件、连杆组件、曲轴主体、平衡配重块等部分，活塞头部设置有多道环槽用于安装气环与油环，保证燃烧室的密封性能同时刮除缸壁多余润滑油，活塞裙部做了适配缸壁摩擦的型面优化，可在往复运动过程中保持稳定导向，避免出现偏磨敲缸的问题。连杆采用小头连接活塞销、大头连接曲轴轴颈的铰接结构，杆身做了等强度优化，在保证往复运动强度的前提下尽可能降低自身重量，减少高速运转时的惯性载荷。曲轴部分为整体锻造结构，每个连杆轴颈对应一组曲柄臂与平衡配重，配重块的重量经过精准匹配，可抵消活塞连杆组往复运动产生的不平衡力矩，曲轴输出端设置有法兰结构用于连接飞轮与变速箱输入轴，前端预留轮系安装位用于驱动配气机构、冷却水泵、发电机等附属部件。设计过程中严格遵循内燃机的布置边界要求，直列排布的结构让整机宽度仅与单缸缸径相关，可大幅节省机舱横向空间，给冷却系统、进排气系统、电气附件留出充足的布置余量；曲轴的轴向尺寸经过多轮优化，在保证四个曲柄销合理间距的前提下尽可能压缩整机长度，适配横置、纵置等不同的机舱布置形式。各运动部件的配合间隙预留了热膨胀余量，可在发动机正常工作温度区间内保持合理的配合公差，既不会因间隙过大产生异响冲击，也不会因热膨胀导致运动卡滞。整套结构的动力传递路径清晰，活塞承接燃烧室燃油燃烧产生的气体推力，通过连杆将活塞的直线往复运动转化为曲轴的旋转运动，最终将动力输出到传动系统驱动车辆行驶，结构成熟可靠，维护成本低廉，能够满足民用车辆日常使用的全工况动力需求，在低转速扭矩输出、高转速功率储备之间做到了极佳的平衡，适配城市通勤、高速巡航、轻度负载等多种使用场景。
