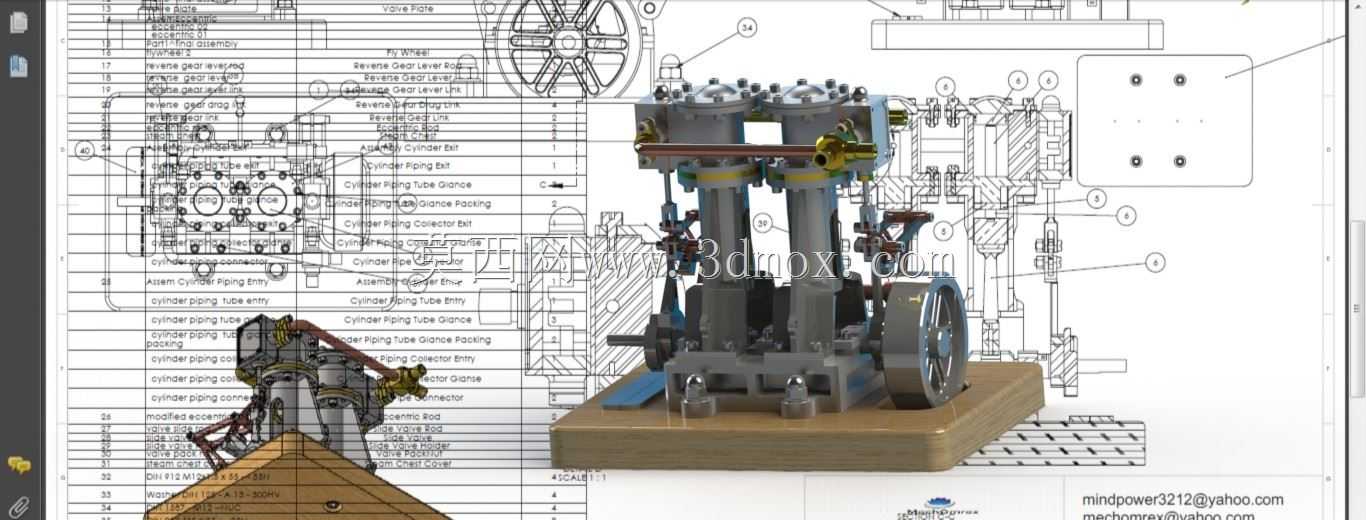

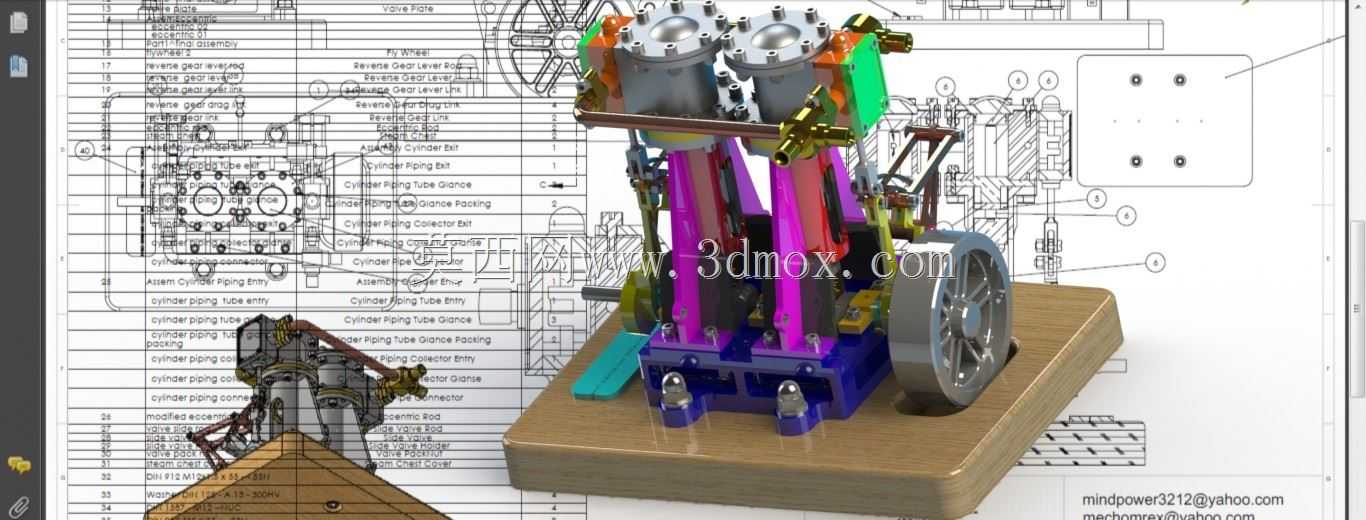

倒挡立式双缸蒸汽动力装置结构设计

这款倒挡立式双缸蒸汽动力装置，主要面向小型船舶辅机驱动、复古动力展示、教学实验演示以及小型工业设备的动力供给场景，在传统立式蒸汽机的基础上集成了倒挡功能，无需额外加装换向传动机构即可实现输出轴正反转切换，适配需要双向动力输出的应用场景，比如小型内河观光船的螺旋桨驱动、老式工业设备的动态复原展示、热能动力教学实验台搭建等场景，能够稳定输出往复式蒸汽动力，结构紧凑适合空间有限的安装环境。

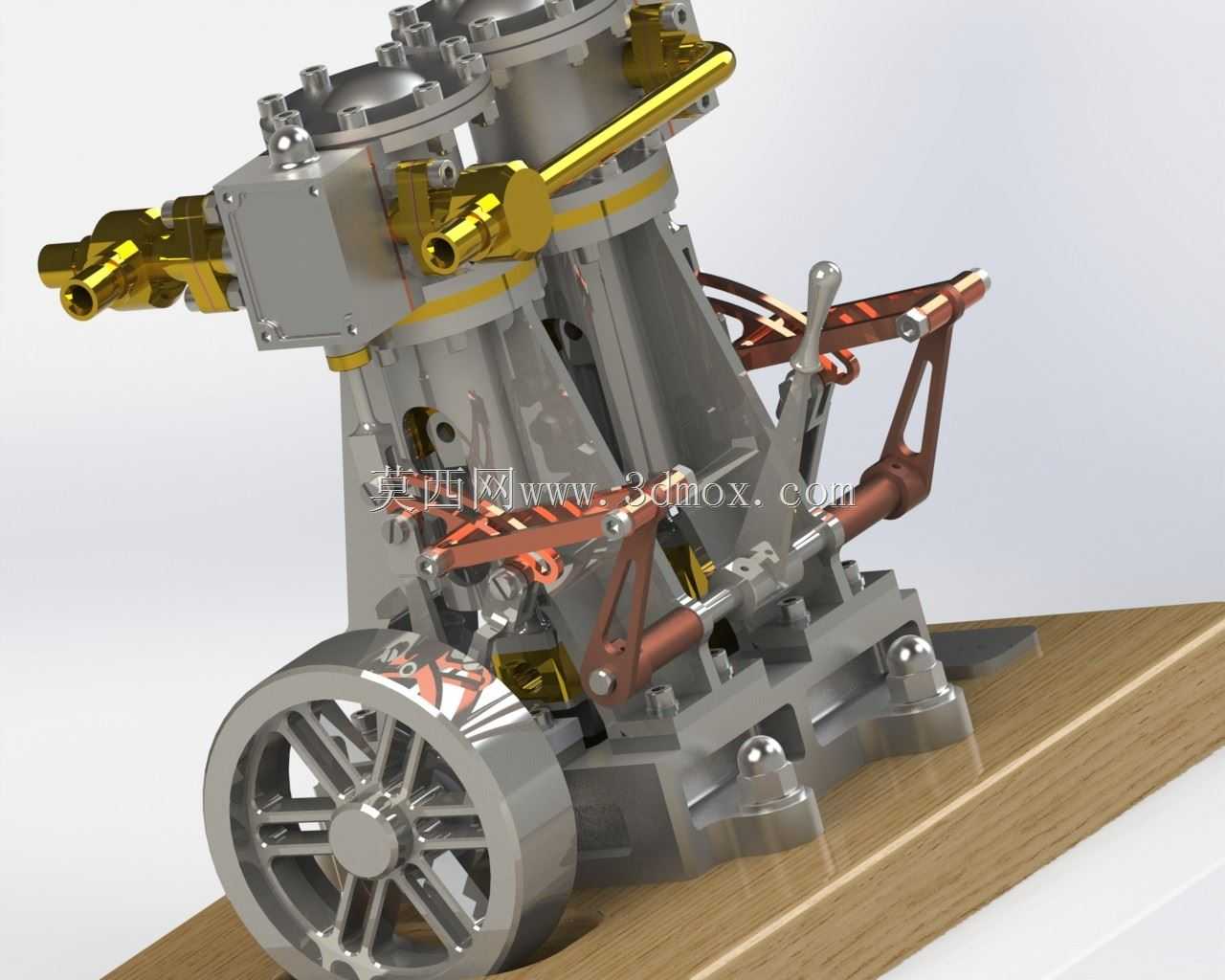

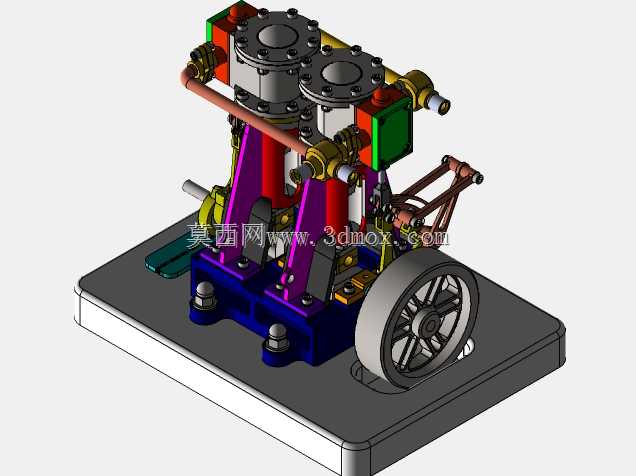

从功能特性来看，该装置采用双缸立式并列布局，两个气缸垂直布置于底座上方，通过配气机构将高压蒸汽的热能转化为活塞的往复直线运动，再经曲柄连杆机构转化为飞轮的旋转动力输出，集成的倒挡机构通过滑动齿轮组的啮合位置切换，改变输出轴的旋转方向，操作手柄布置在机身侧方，切换动作顺畅无卡滞，飞轮采用大直径轮缘结构，能够储存转动惯量，保障动力输出的平稳性，避免双缸交替做功时的转速波动，底座采用实木与金属结合的承托结构，既可以降低运行时的振动传导，也能作为独立展示单元直接放置。

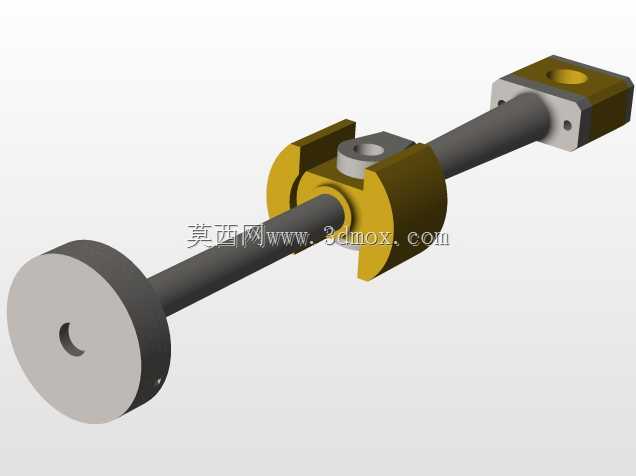

设计思路上，整体遵循立式蒸汽机的经典布局逻辑，将两个气缸的配气阀组集成在缸体顶部，缩短蒸汽管路的路径长度，减少蒸汽输送过程中的压力损失与热量损耗，曲柄连杆机构采用开放式外露设计，既方便日常的润滑维护，也能直观展示动力传递的全过程，适配教学展示的需求；倒挡机构布置在曲轴输出端与飞轮之间，通过拨叉控制滑移齿轮与不同传动齿轮啮合，实现换向功能，齿轮组采用渐开线齿形设计，啮合重合度高，换向冲击小，能够承受蒸汽动力输出的较大扭矩。

外形尺寸与安装边界方面，整体采用立式窄幅布局，横向占用空间远小于卧式同功率蒸汽机，底座为矩形承托结构，安装时仅需保障底座平面水平，预留出侧方倒挡操作手柄的活动空间、顶部蒸汽管路的接入空间以及飞轮侧的输出轴连接空间即可，机身的管路与操纵部件均未超出底座的投影范围，安装时无需额外预留过多侧向避让空间，既可以固定安装在设备机架上作为永久动力单元，也可以放置在展示台面上作为动态演示模型，适配不同场景的安装使用需求。
