曲柄连杆驱动简易卷锯结构设计

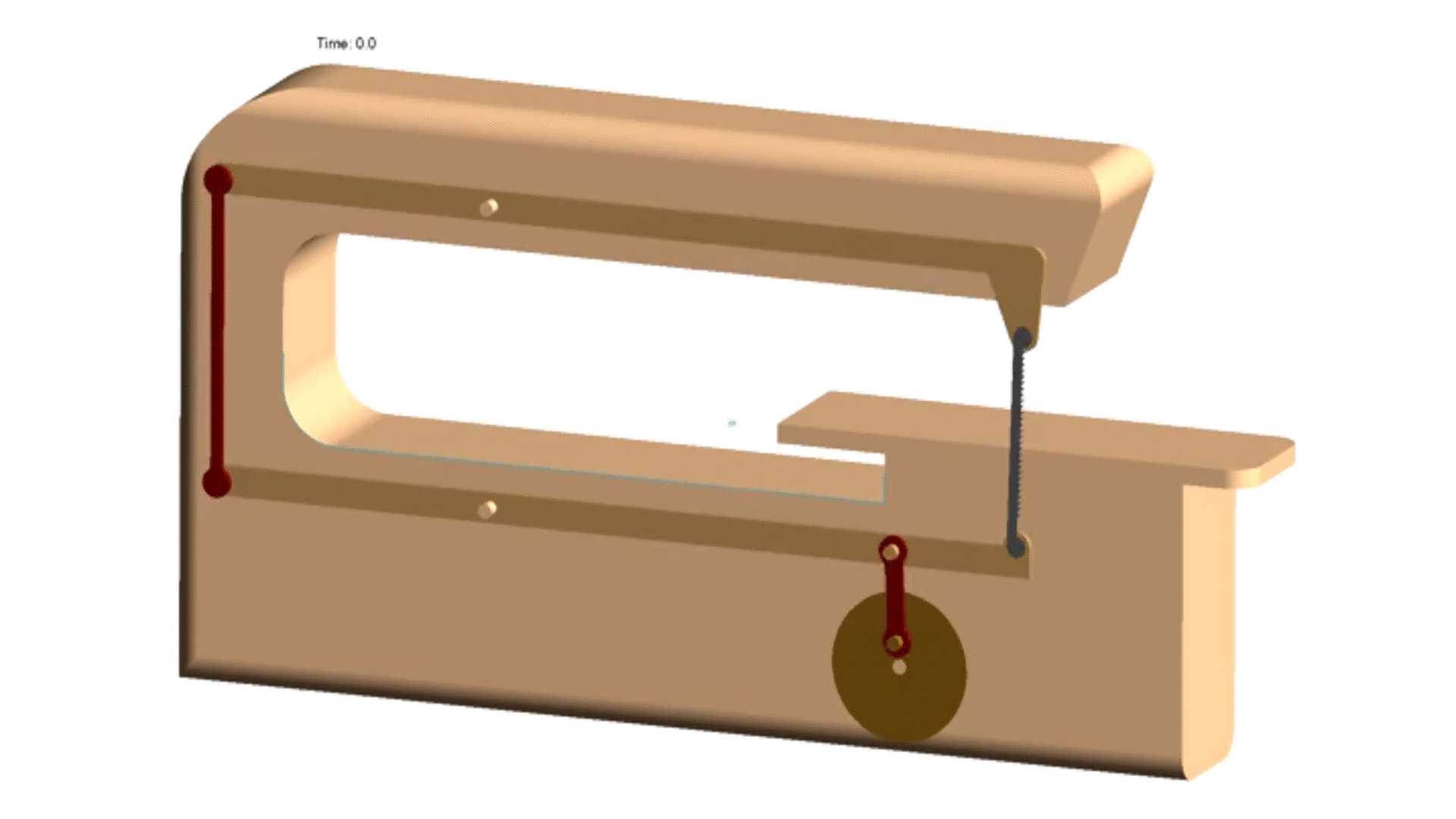

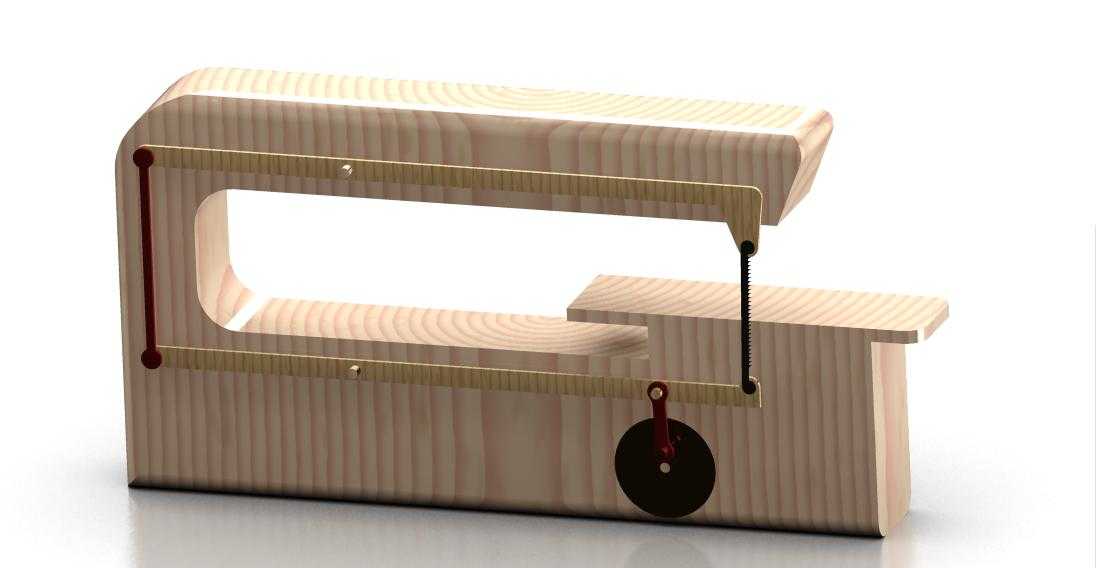

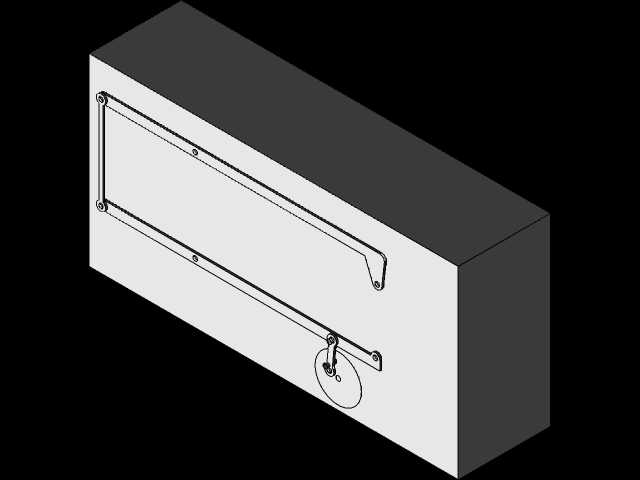

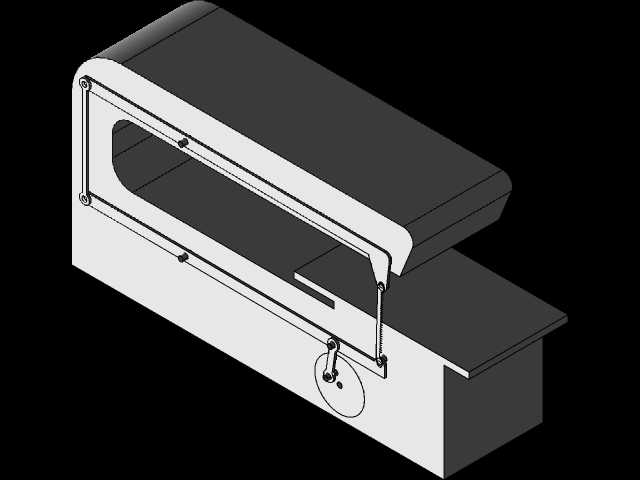

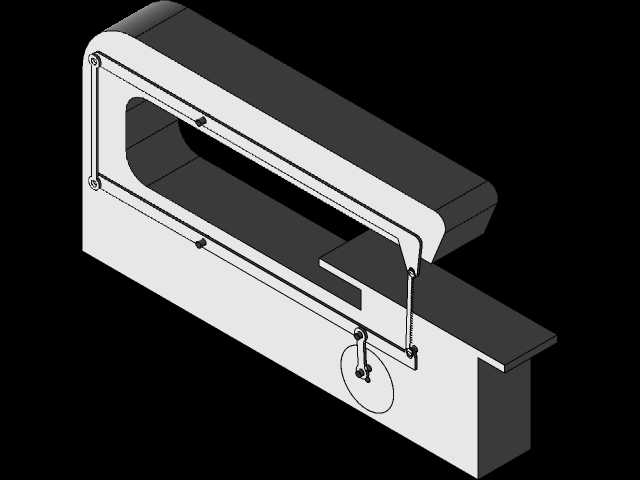

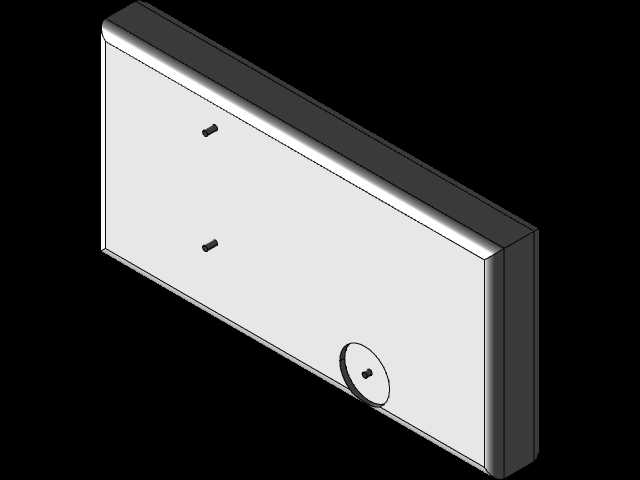

该卷锯结构主要面向小型五金加工、手工模型制作、教学实训演示等场景，可用于薄金属片、硬塑料板、薄木板、亚克力板材等中小尺寸工件的直线锯切作业，尤其适合小批量定制加工、家庭DIY作业以及职业院校机械原理课程的机构演示场景，能够在狭小操作空间内完成常规手锯难以稳定操作的精细锯切工序，降低手持锯切过程中因施力不稳导致的锯条断裂、切口歪斜等问题。从功能特性来看，该结构采用曲柄连杆作为核心传动单元，下方的圆形曲柄盘外接动力输入（可搭配手摇柄或者小型低速电机驱动），通过两级连杆传动将曲柄的圆周旋转运动转化为锯条的上下往复直线运动，配合C型龙门式的机身框架，为锯条提供稳定的张紧支撑与运动导向，锯条两端采用可调节的固定结构，能够根据锯条磨损情况快速调整张紧度，也可适配不同长度的通用细齿锯条，降低耗材更换成本。机身下部设置的水平工作台面可作为工件支撑基准，操作人员只需平稳推送工件贴合锯条进给即可完成锯切，无需像传统手锯那样全程手持锯身施力，大幅降低长时间作业的劳动强度。在设计思路上，该结构优先简化传动链路，摒弃了传统锯床复杂的齿轮减速、飞轮储能结构，仅通过最基础的曲柄滑块机构实现运动转换，整体零件数量少，加工难度低，大部分结构件可采用普通方钢、钢板通过铣削、钻孔工序加工完成，无需高精度加工设备即可制作组装，适合非专业加工场景的自制需求。机身采用一体化C型悬臂结构，在保证框架刚性的前提下预留了足够的操作开口空间，可容纳最大厚度不超过120mm、宽度不超过200mm的工件进入锯切区域，整体外形尺寸控制在长350mm、高280mm、宽120mm范围内，可直接放置在常规工作台面上使用，无需额外的固定安装基础，底部预留的四个安装孔也可根据使用需求将整机固定在专用工作台架上，提升作业过程中的稳定性。锯条的运动行程设计为60mm，匹配细齿锯条的最佳切削线速度区间，手动驱动时曲柄盘的操作半径设置为80mm，操作人员只需施加较小的摇动力即可带动锯条完成切削动作，针对不同材质的工件，还可通过调整曲柄盘的转动速度灵活改变锯条往复频率，避免硬材质锯切时卡锯、软材质锯切时效率过低的问题。
