十字滑块式OldHams传动联轴器结构

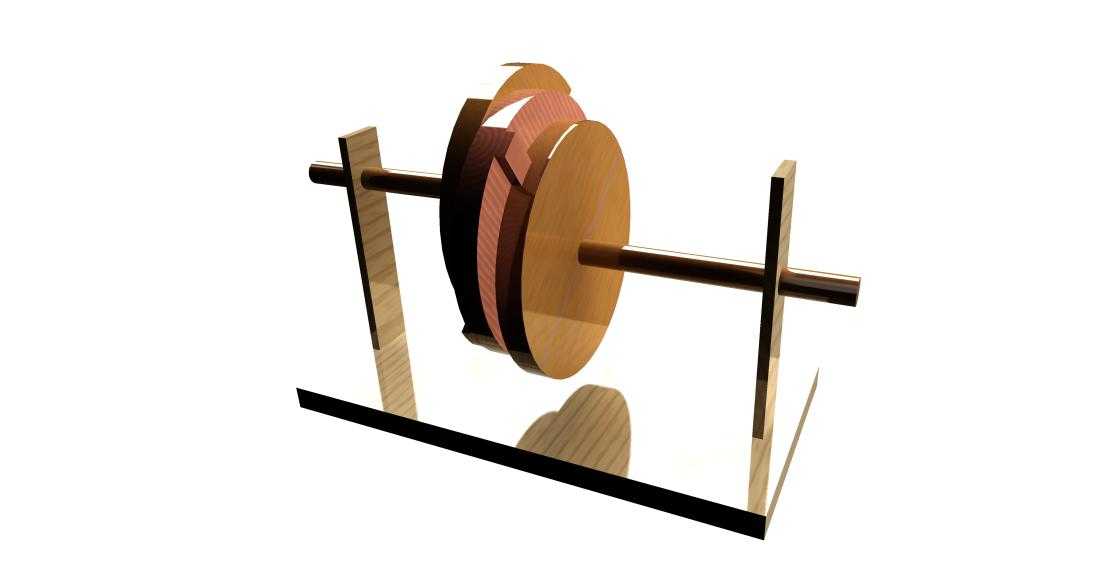

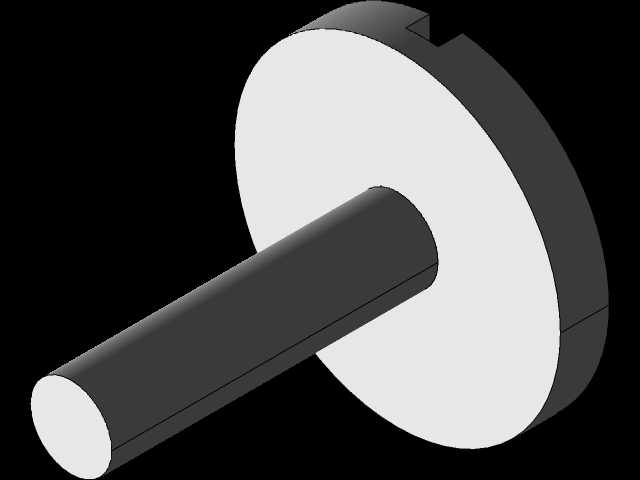

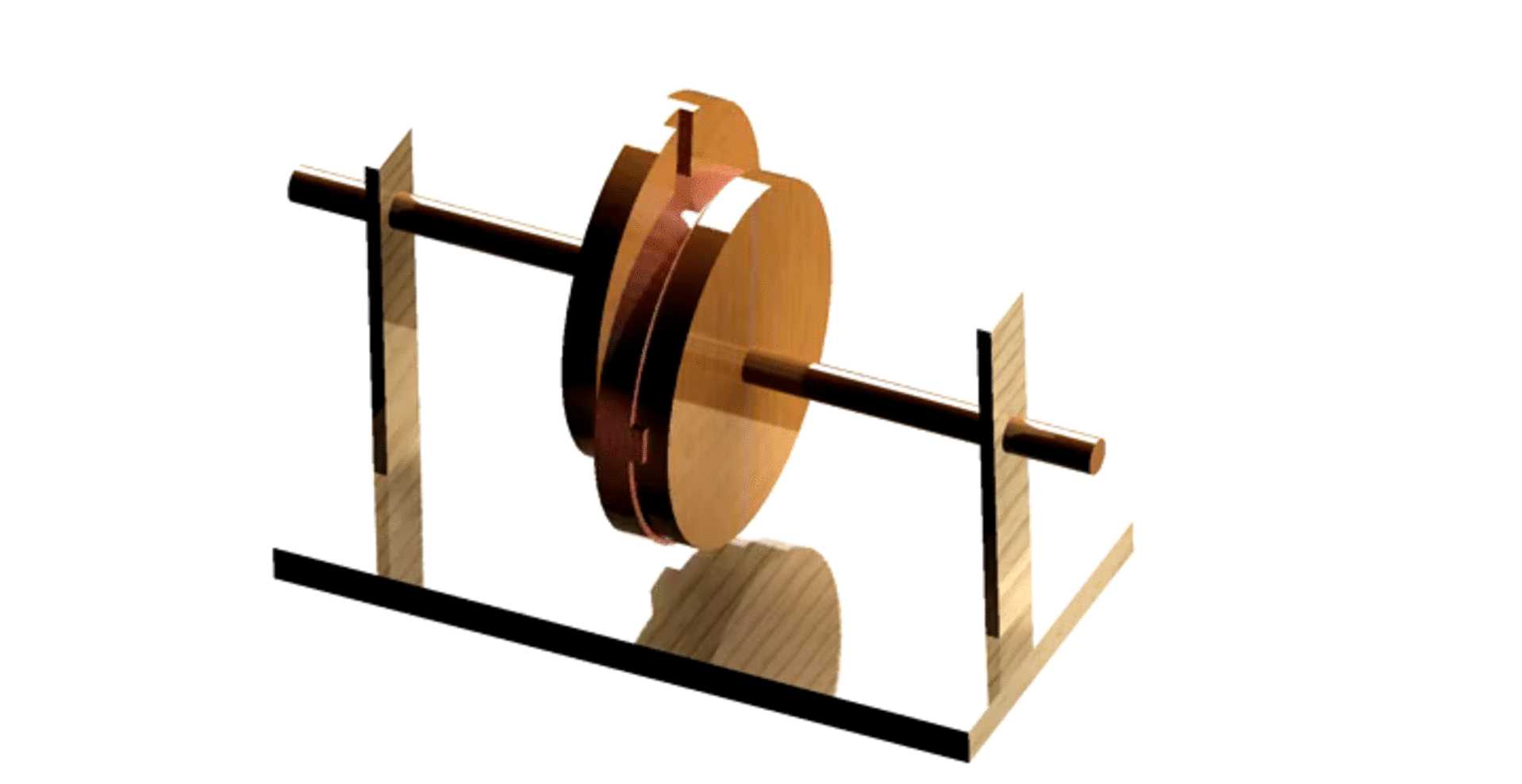

这款十字滑块结构的传动联轴器，主要应用在两传动轴存在一定径向偏移的工业传动场景中，常见于轻工输送设备、小型机床进给机构、纺织机械传动单元这类对安装对中精度要求不苛刻的传动链路里，用来在主动轴与从动轴之间稳定传递旋转扭矩，抵消安装过程中产生的轴系径向错位，避免刚性连接带来的轴系憋劲、轴承额外负载、传动件过早磨损等问题。它的核心功能是在允许两轴存在一定径向偏心量的前提下，平稳传递旋转动力，不会因为轴系的微小不对中产生明显的传动卡顿或者附加径向力，相比刚性联轴器它对安装误差的容忍度更高，相比弹性联轴器它能传递的扭矩更大、结构更耐用，不需要定期更换弹性缓冲元件。从设计思路来看，这款联轴器采用中间十字滑块的结构形式，两端分别和主动轴、从动轴的轴端连接，中间的滑块可以在两端半联轴器的导槽内做径向滑动，以此补偿两轴之间的径向偏移，整体结构没有复杂的弹性元件或者精密啮合齿，加工难度低、后期维护成本低，日常使用只需要定期在滑块导槽位置补充润滑脂，就能保证滑动顺畅，降低滑动面的磨损速度。在外形尺寸与安装边界上，这款联轴器的轴向总长度紧凑，不会占用过多轴系的轴向安装空间，径向最大轮廓尺寸适配常规的中小功率传动轴径，安装时只需要将两端半联轴器分别锁紧固定在对应轴端，保证中间滑块的凸台完全嵌入两端半联轴器的导槽内即可，不需要额外做复杂的对中调校，允许的径向偏移量可以覆盖常规工业安装的误差范围，安装时需要预留出滑块径向滑动的微小空间，避免周边机架结构干涉滑块的补偿滑动，同时轴端的固定位置要保证半联轴器和轴的同轴度偏差在允许范围内，避免滑块滑动行程超出设计极限。整体结构的传动过程中，中间滑块随两轴同步旋转的同时做小幅度径向滑动，动力传递过程平稳，没有明显的传动冲击，适合中低转速的动力传输场景，能有效提升整套传动系统的运行稳定性，降低轴系不对中带来的设备故障概率。
