RC4WD钢制惩罚器\u0026惩罚器II 1/10级岩石履带驱动轴

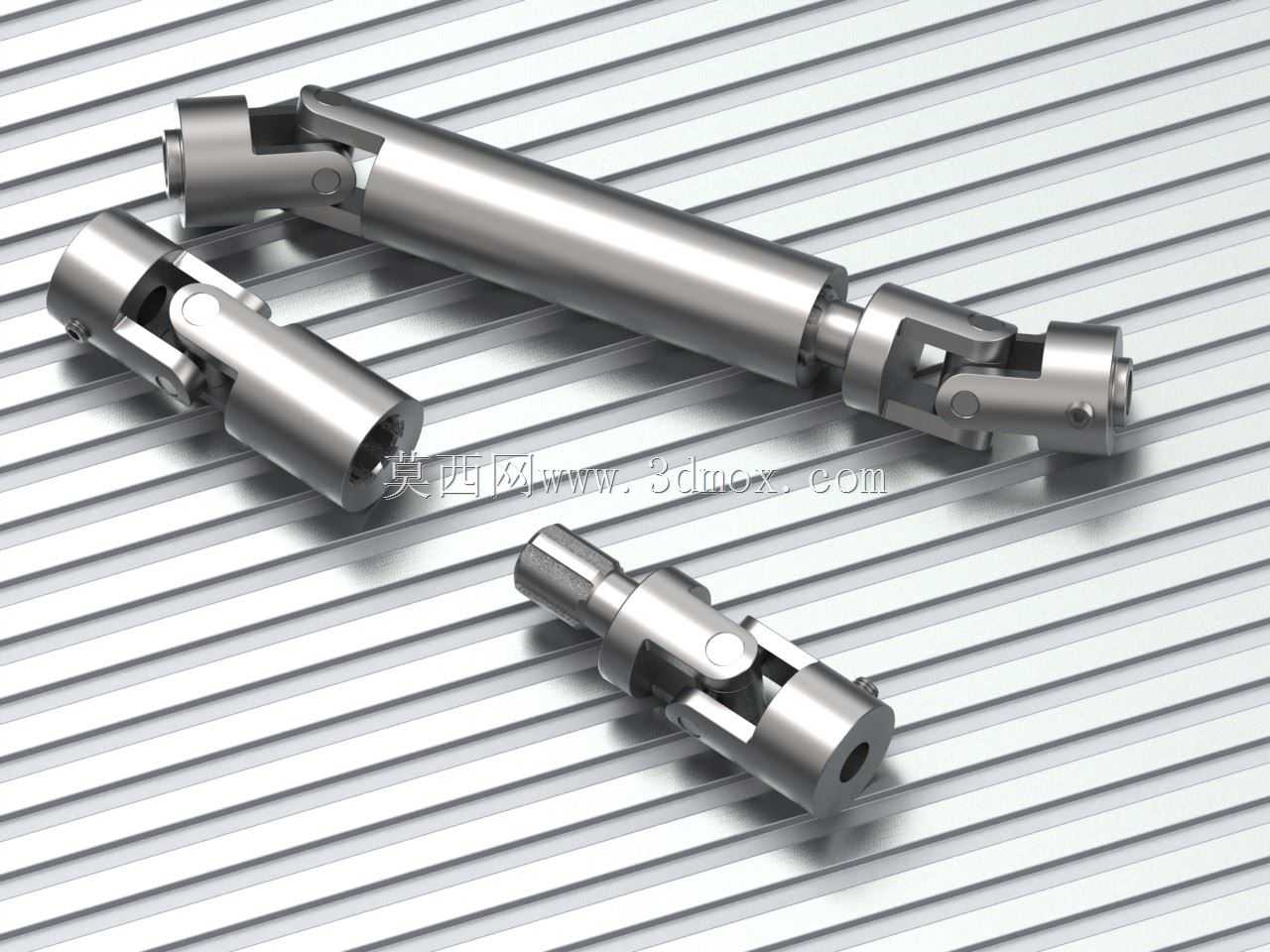

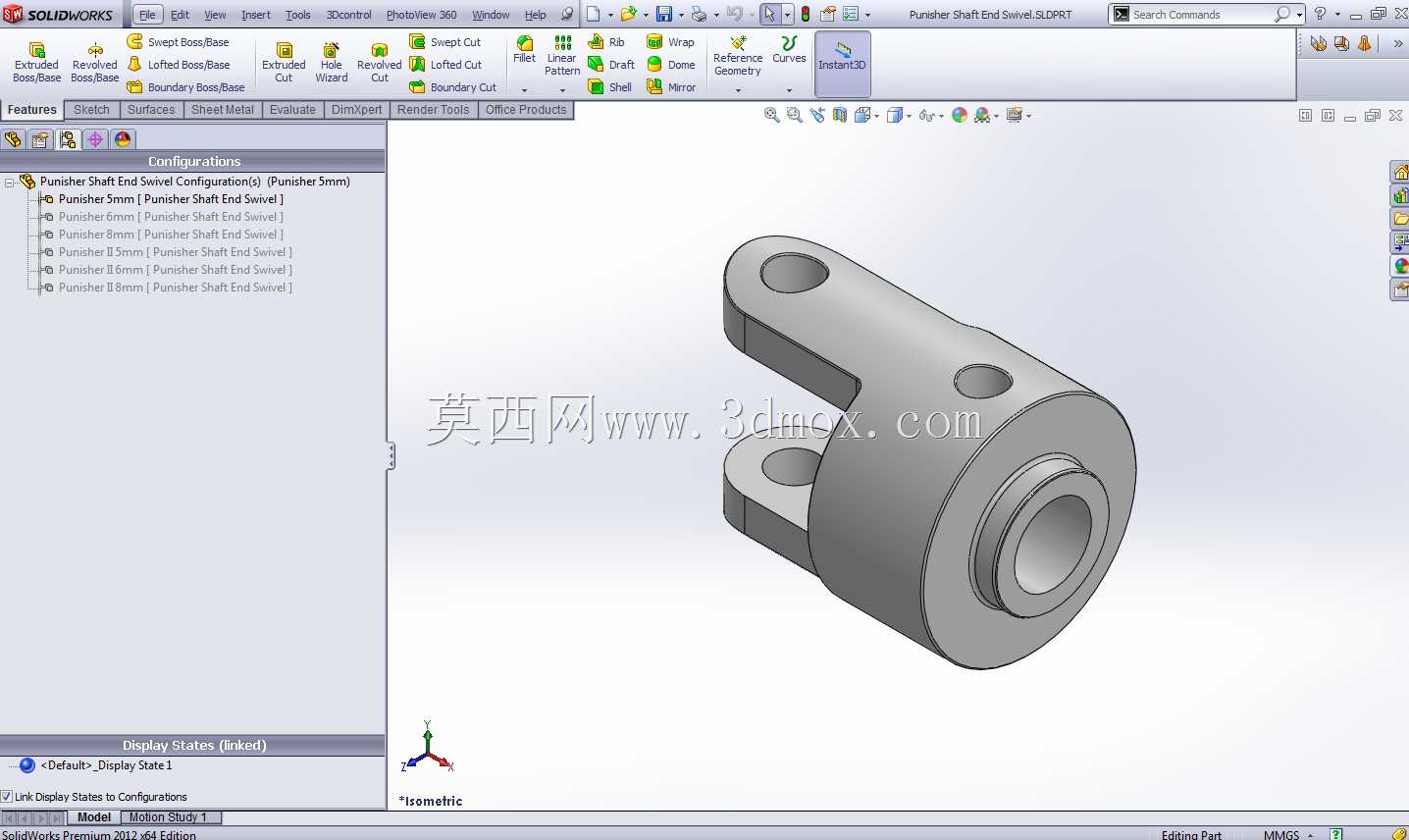

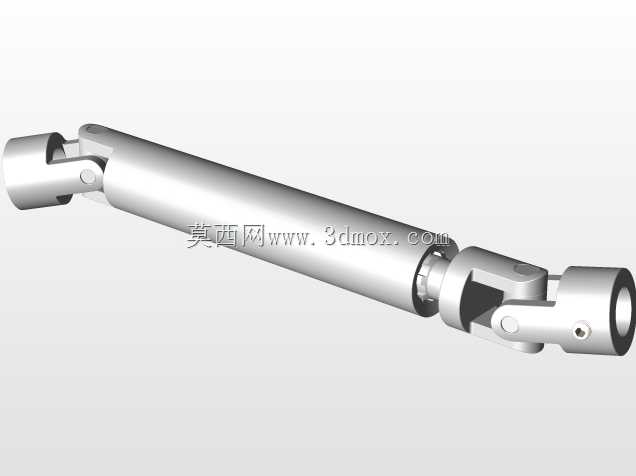

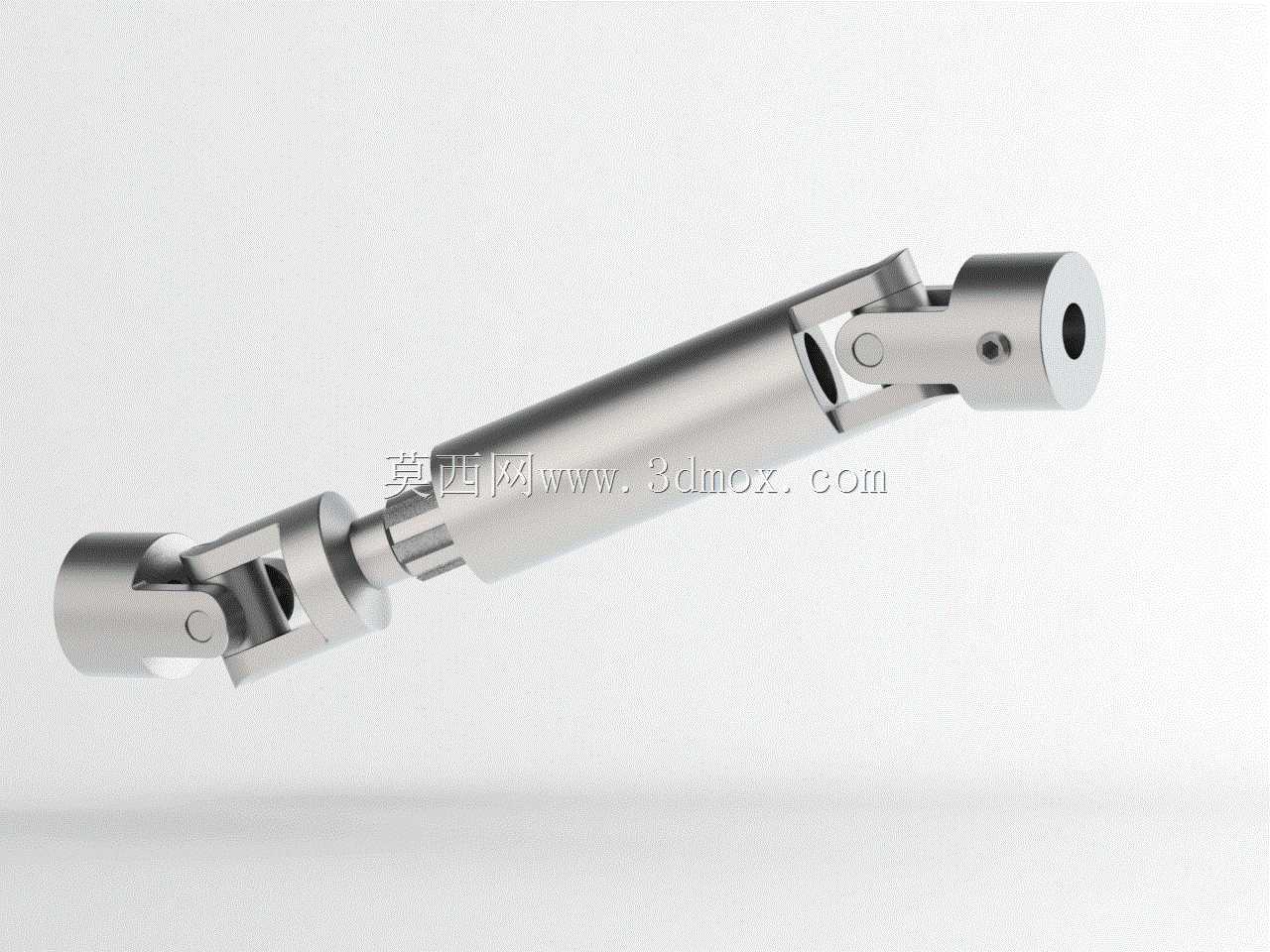

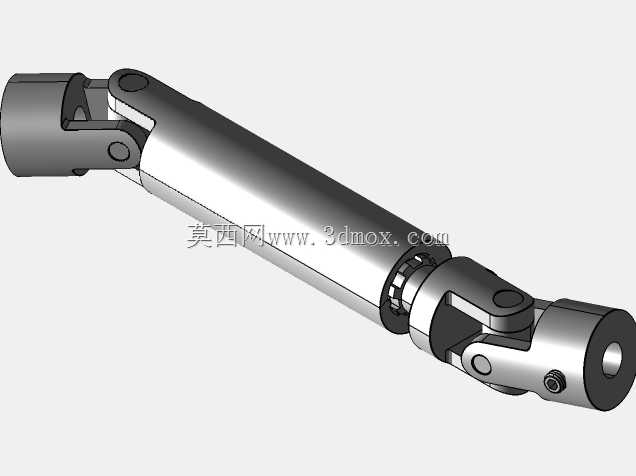

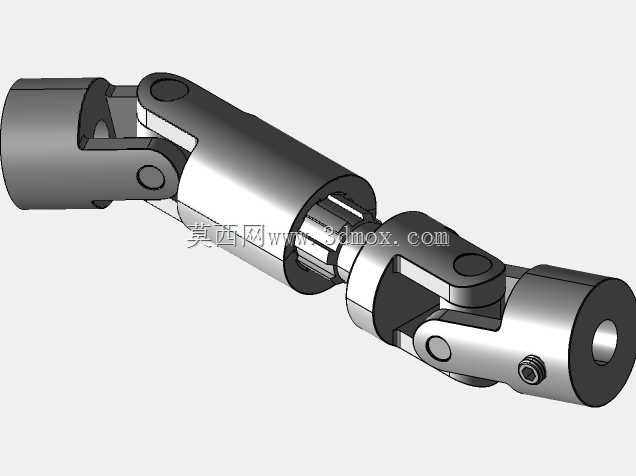

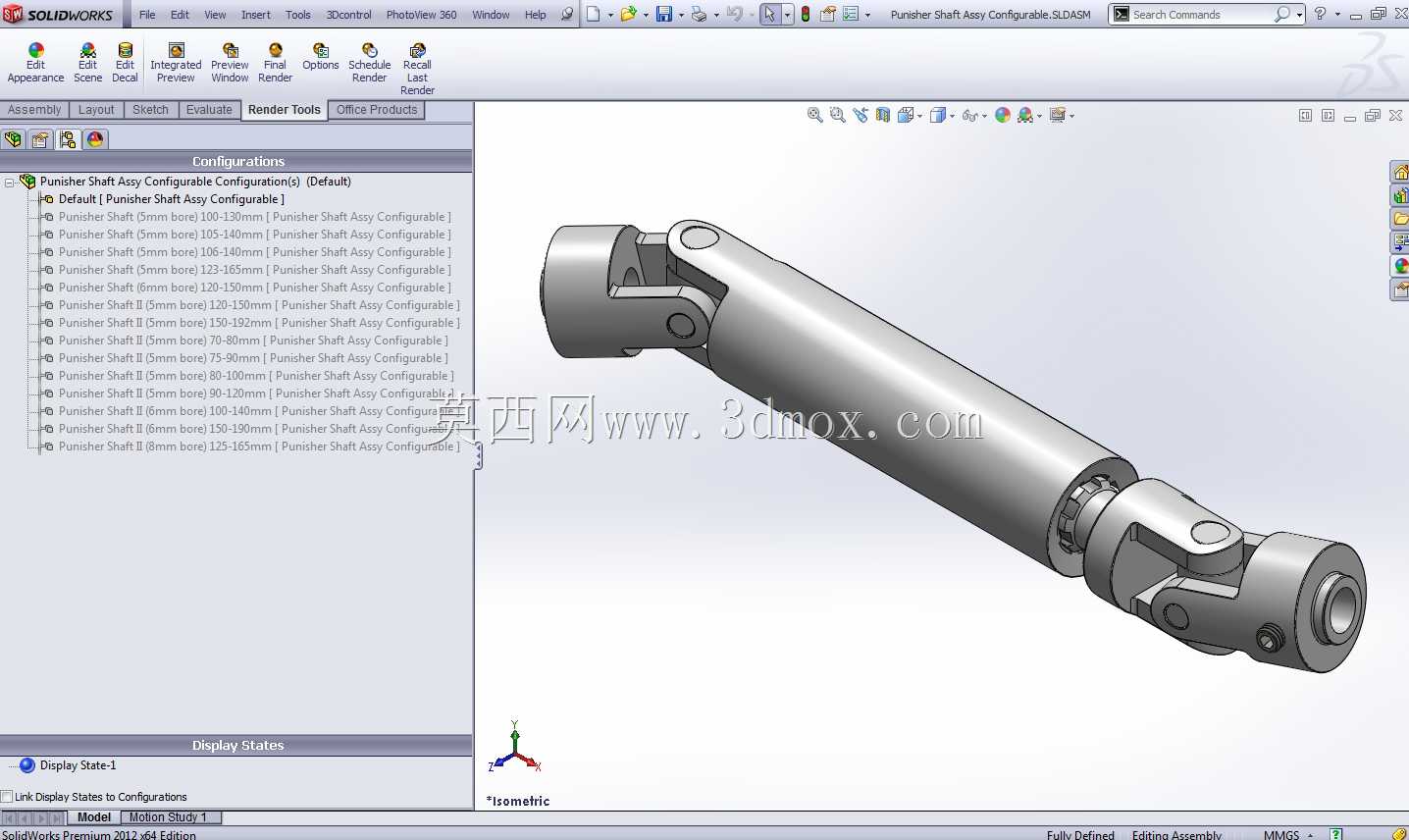

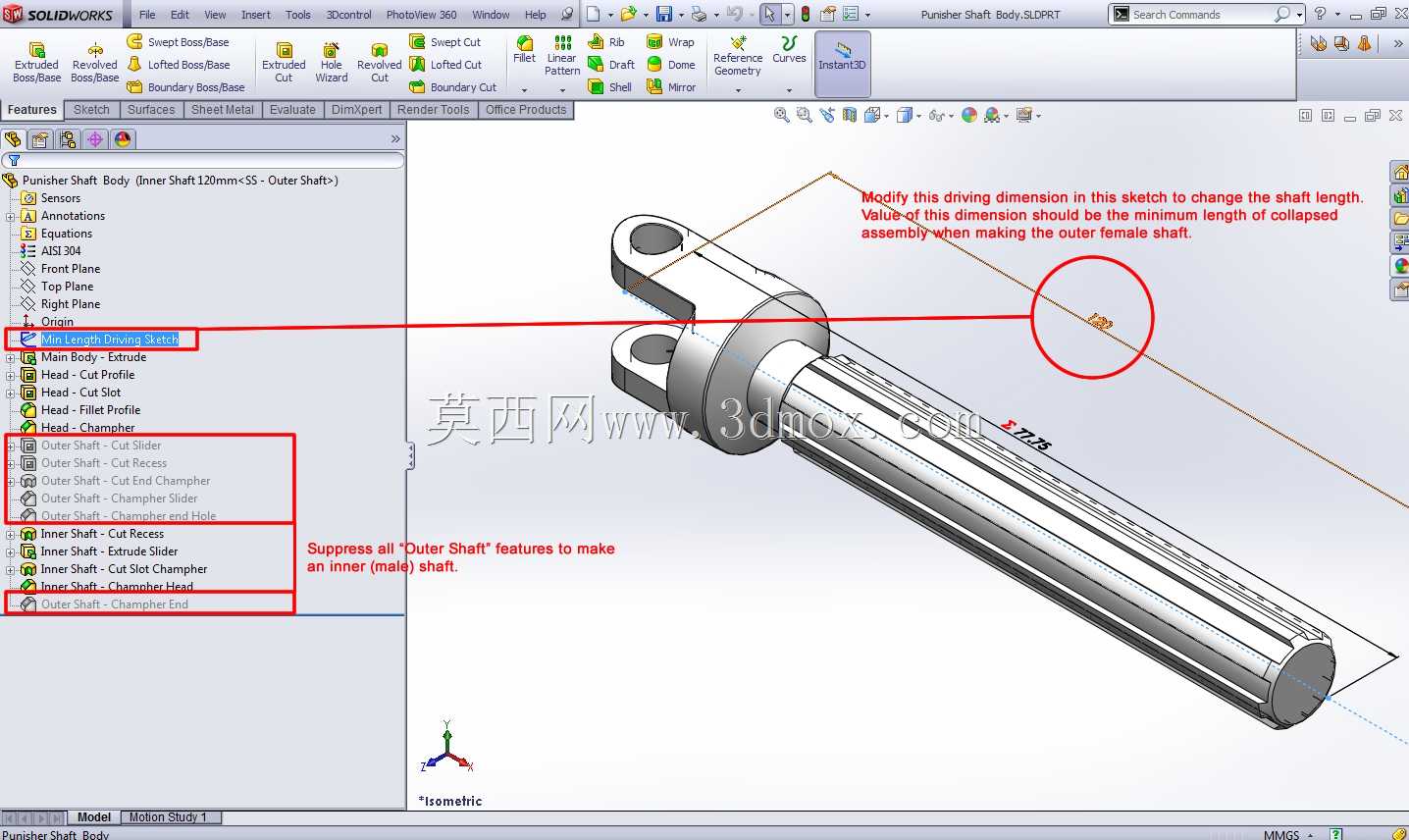

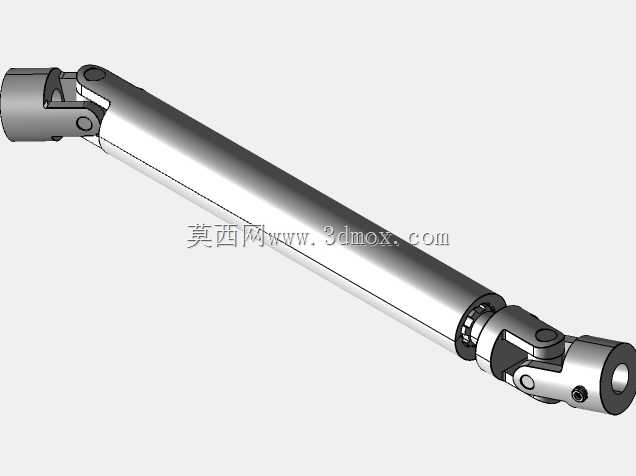

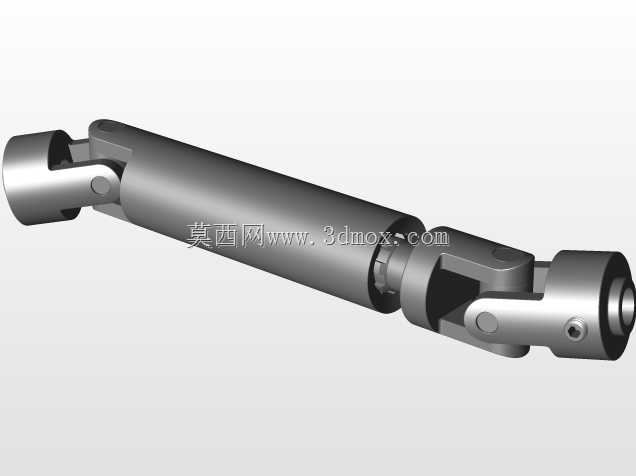

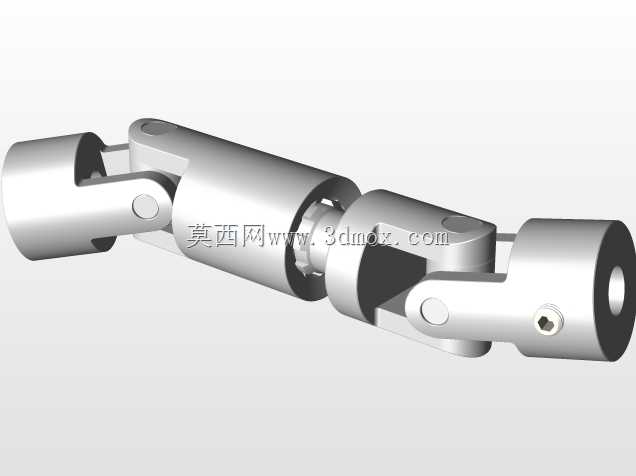

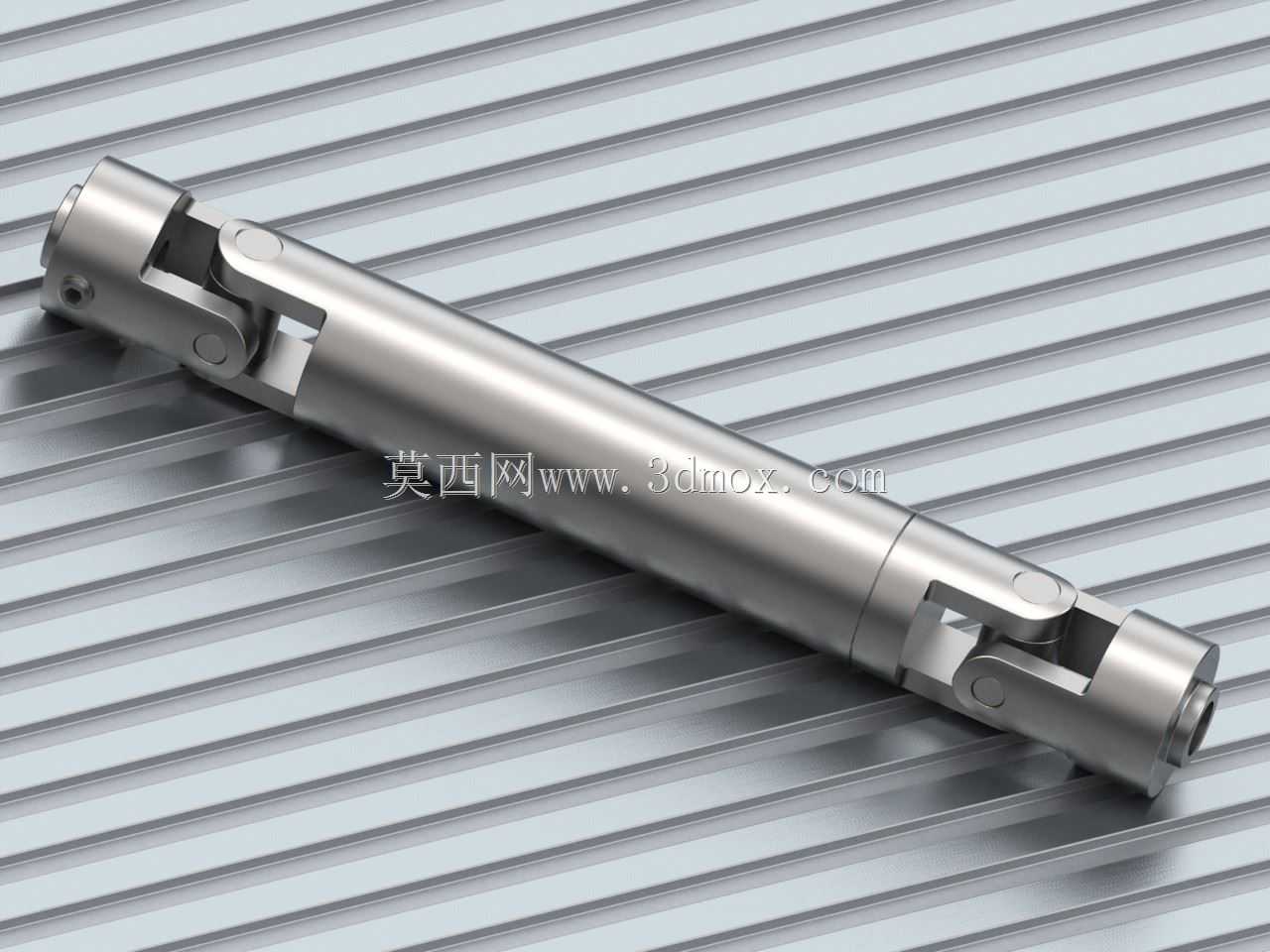

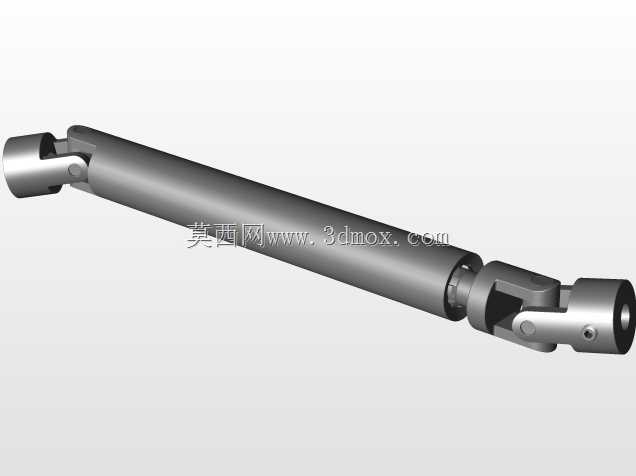

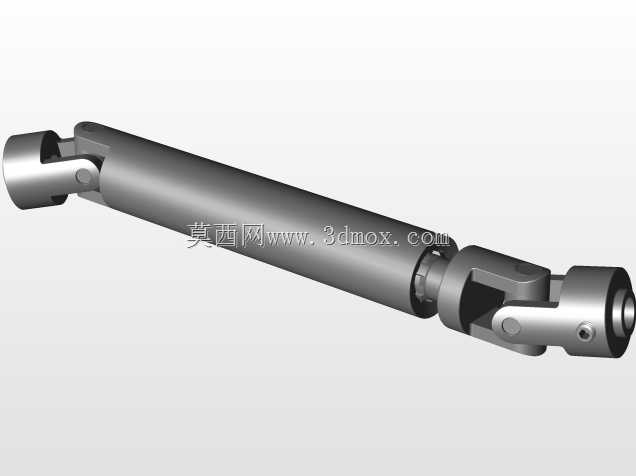

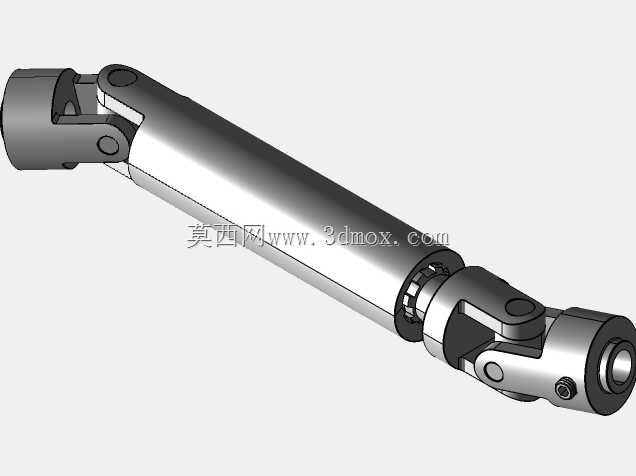

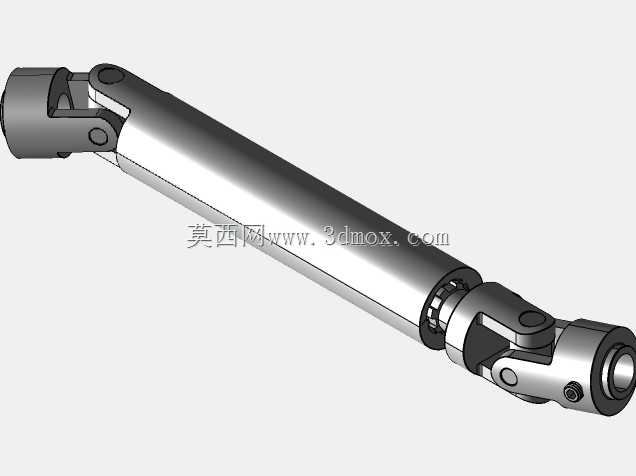

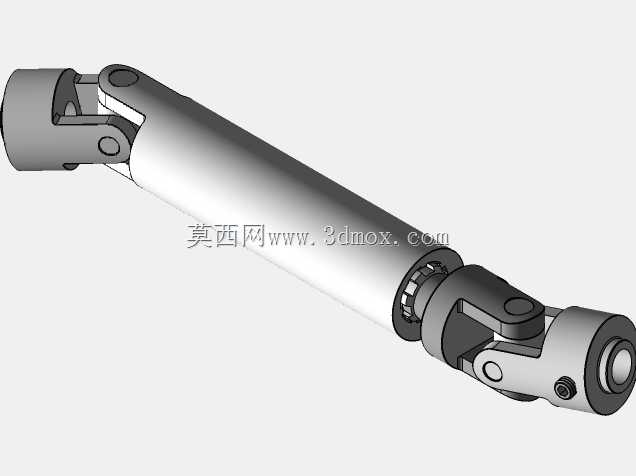

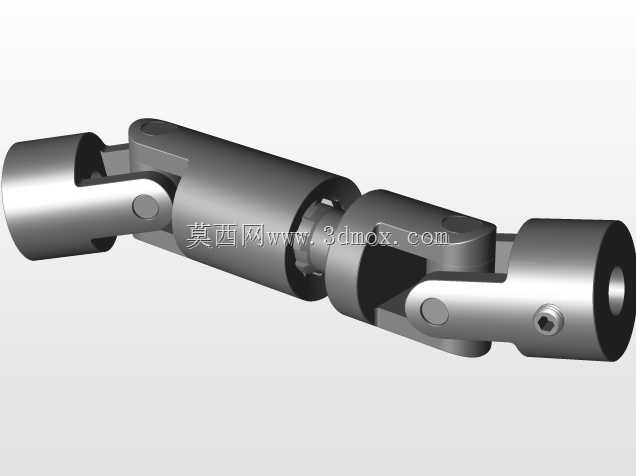

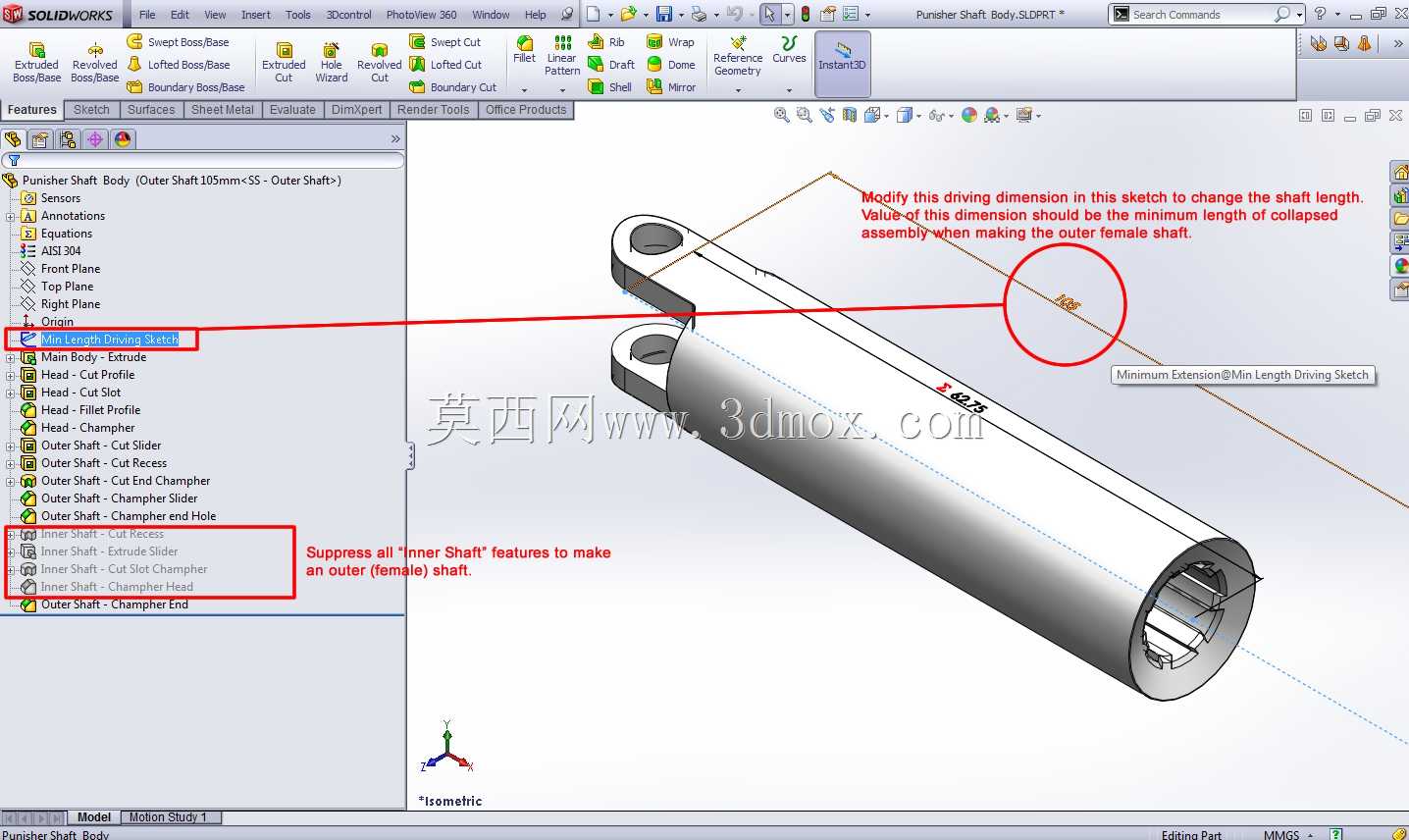

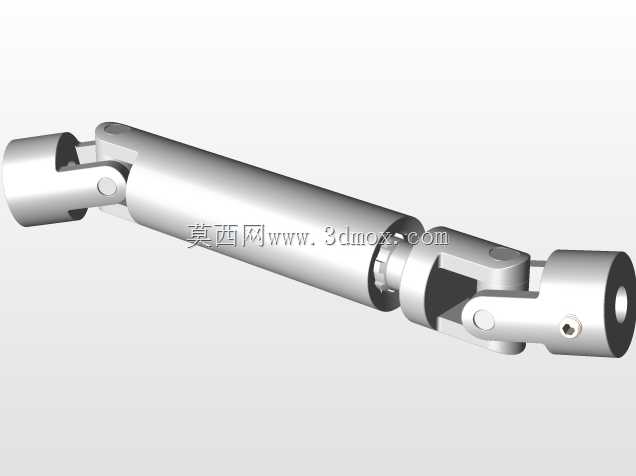

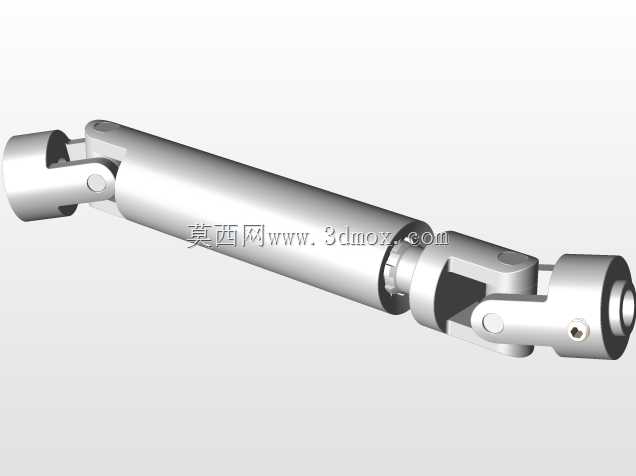

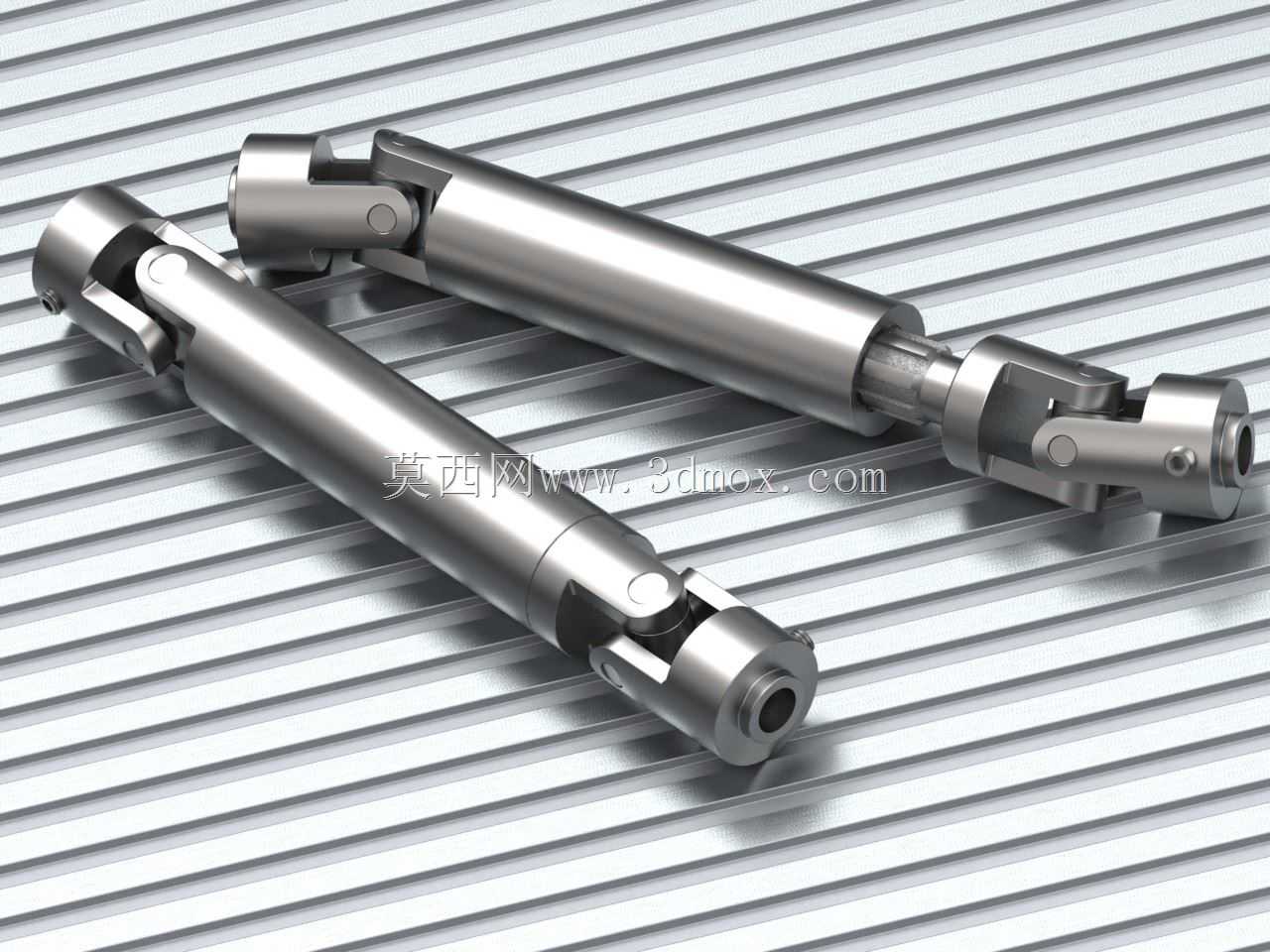

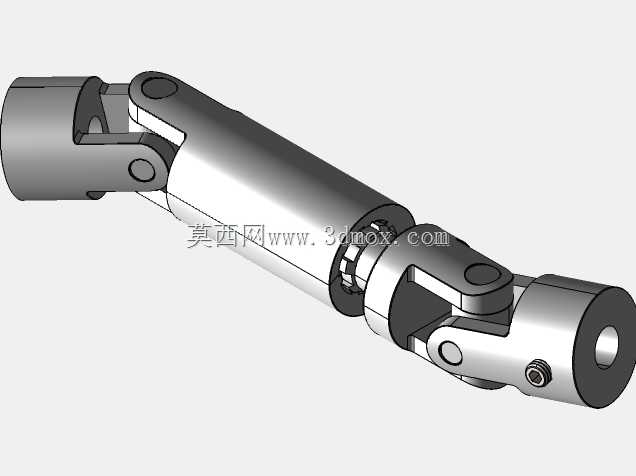

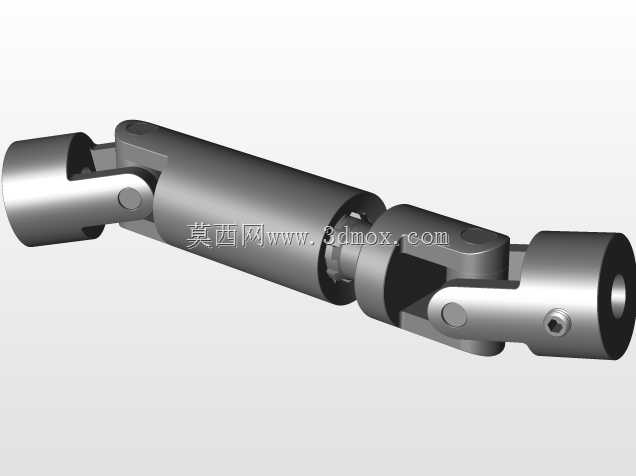

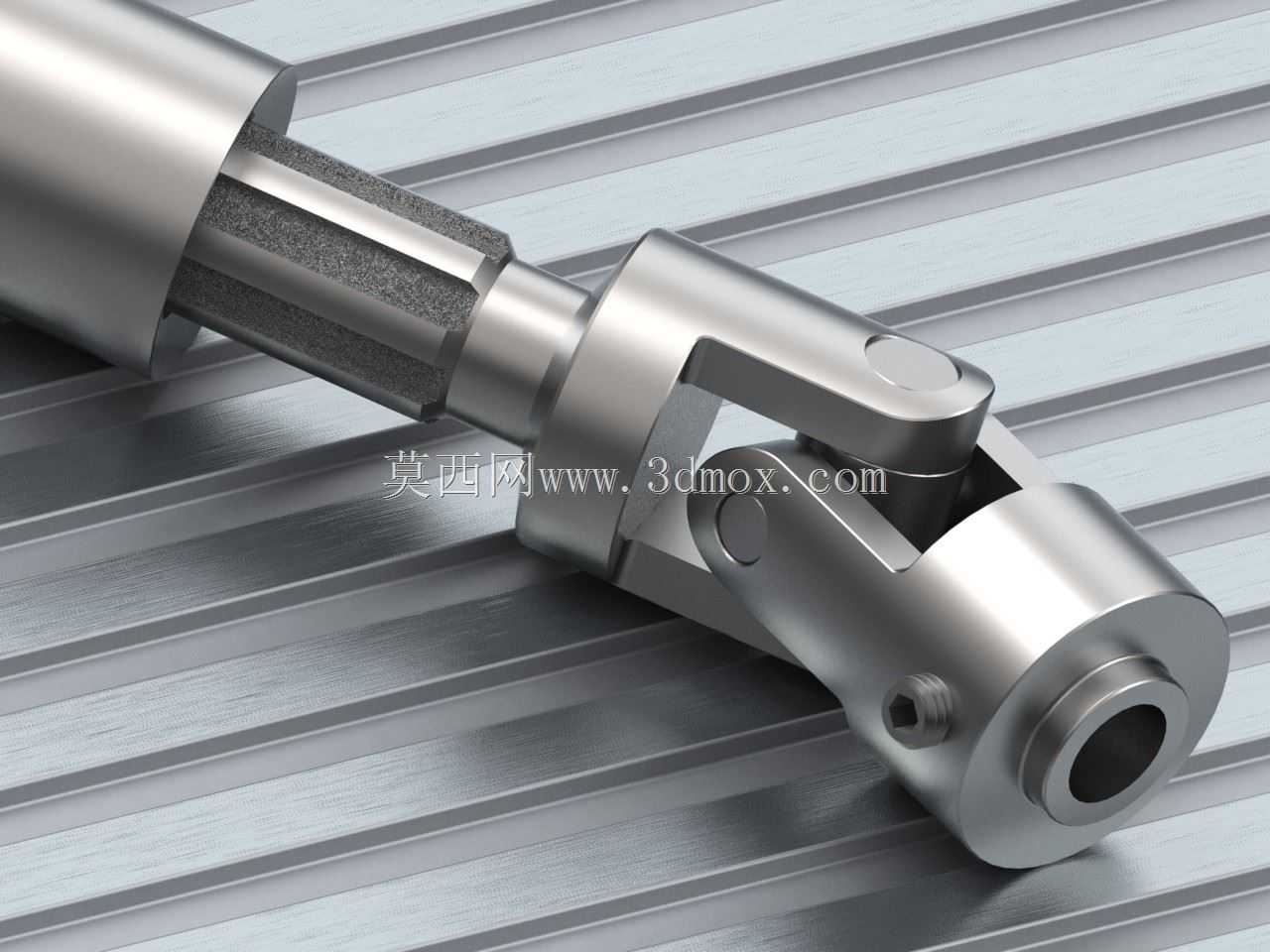

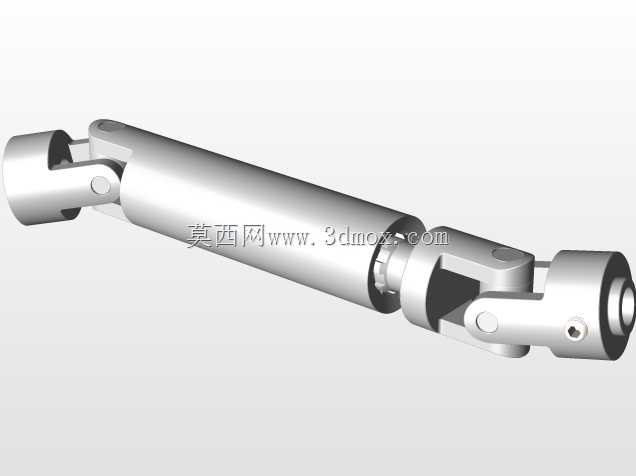

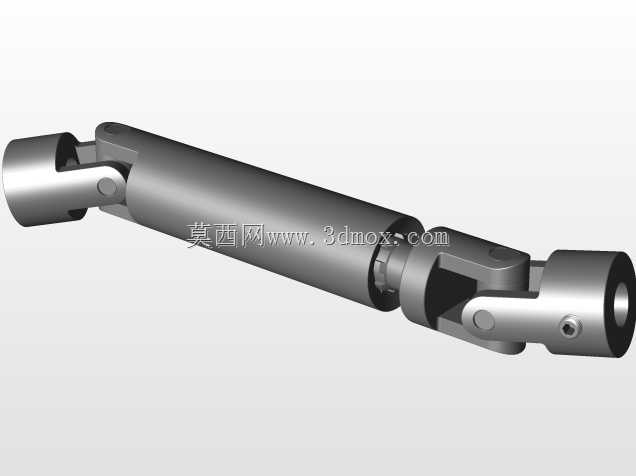

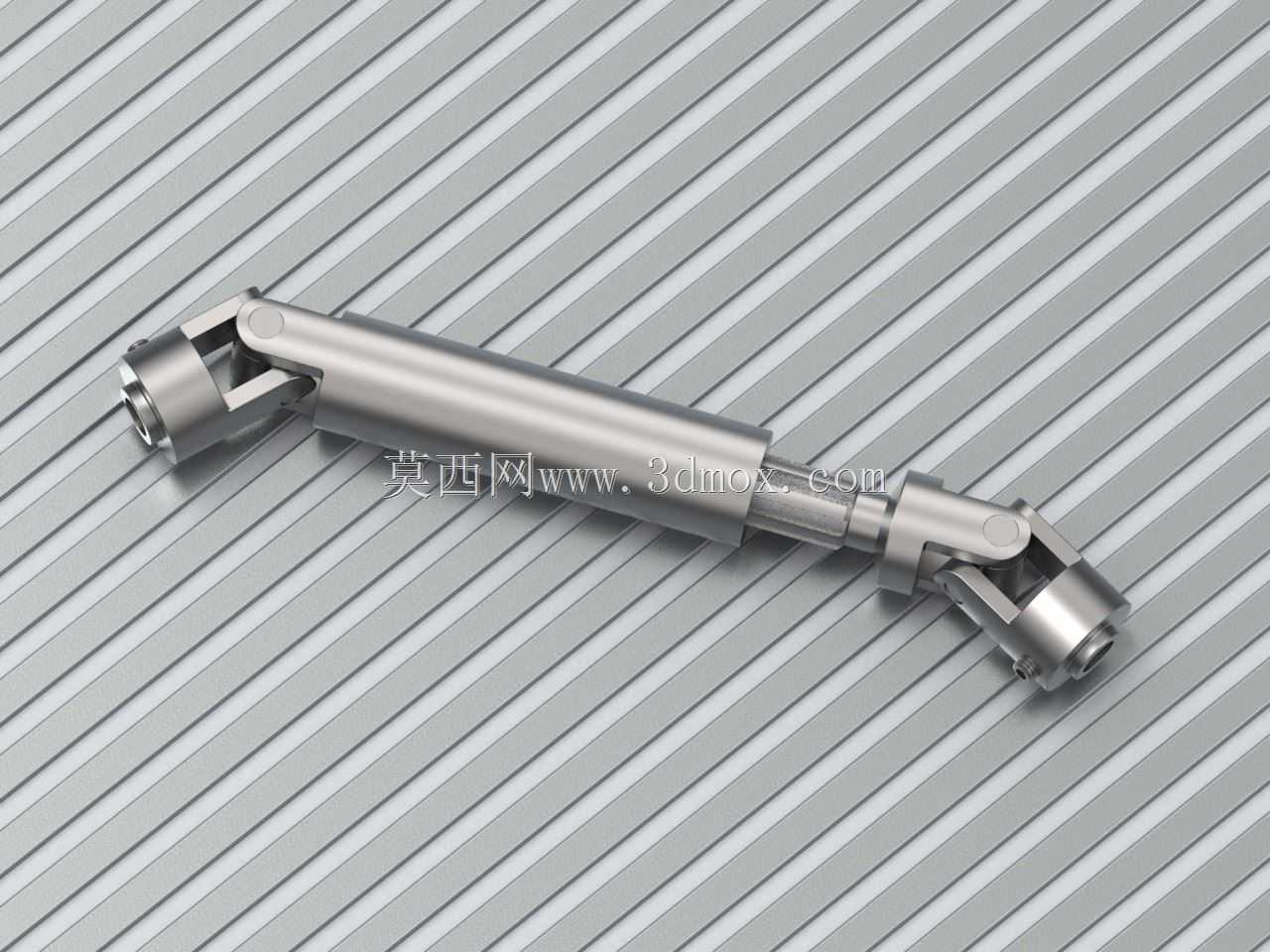

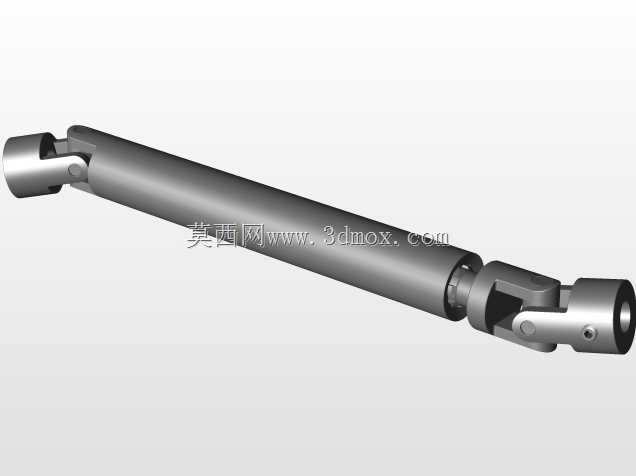

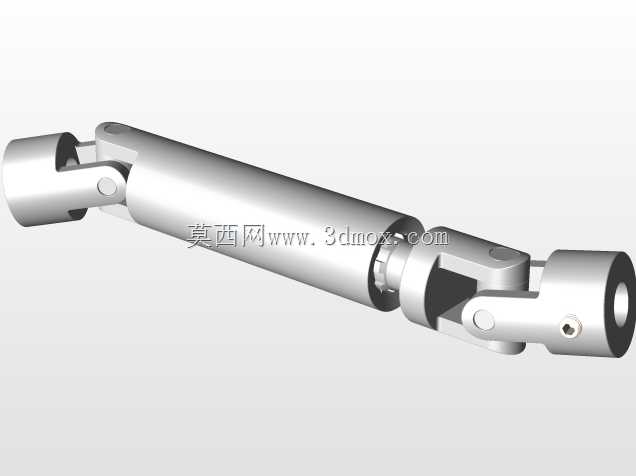

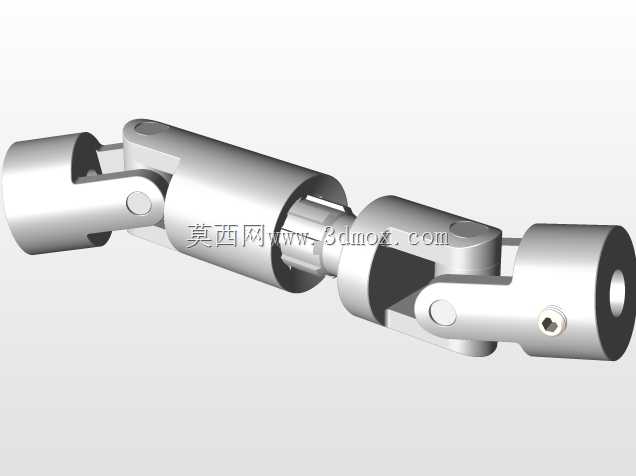

这是一个可配置的Solidworks 2012型号的RC4WD惩罚器和惩罚器II型钢驱动轴，用于1:10比例的岩石履带和童车。每个配置的STEP和IGES文件也包括在内。该模型基于RC4WD惩罚器轴，适用于轴10 105-140mm，两端各有5mm的孔。在对竖井进行测量和建模之后，我意识到，它可以修改，以涵盖所有其他RC4WD惩罚和惩罚II型轴。惩罚和惩罚II型驱动轴之间的唯一区别似乎是，较新的风格没有机加工唇的两端（只是一个平面），这是很容易配置不同的孔尺寸（5毫米，6毫米和8毫米直径）。为了配置不同长度的驱动轴，我使用了这样一个事实，即这些驱动轴的最短折叠长度必须与轴的外部（阴）部分的长度有关，因为两个旋转端是标准的，据推测，轴内凸形部分的锥形端在折叠时对接，可能也是所有组合的标准。基于这些假设，内轴和外轴是同一个零件文件，将其长度从结构草图尺寸上拆下，该尺寸等于组装驱动轴的最小（折叠）总长度，如果您想使用Solidworks文件并调整您可能需要创建的任何自定义驱动轴的长度，我附上了一些屏幕截图。希望我的解释有道理。例如，如果你有一个指定为95-130mm延伸的驱动轴，那么当你创建外轴时，你需要更改尺寸“最小值”Extension@Min 长度为95mm。这将确保完全关闭时，整个驱动轴总成的外部长度为95mm。然后需要创建一个具有类似尺寸的内轴，以便在完全折叠时内轴不会太长，当延长到130mm时，装配中的内轴和外轴之间仍然有大约5mm的配合长度。我总共为我在网上找到的不同组合制作了14种不同的配置。有一个惩罚III型驱动轴，但旋转端看起来不同，所以我没有尝试模型的风格，因为我不能确定任何差异。我相信，模型是准确的所有部分，除了长度的内公驱动轴与外母轴啮合。对于所有尺寸以外的轴向版本，我测量了，我只需要猜测一个合适的长度为内轴。但这应该仍然是非常好的使用时，你设计一个定制钢筋混凝土车，以检查驱动轴最适合你的设计。如果你对这些零件的定制钢筋混凝土设计感兴趣，这里有一个链接到供应商的website:httphttp://store.rc4wd.com/pumpier-Shafts\u c\u 27.html
