RC4WD前\u0026后Yota轴，用于1/10比例RC岩石履带

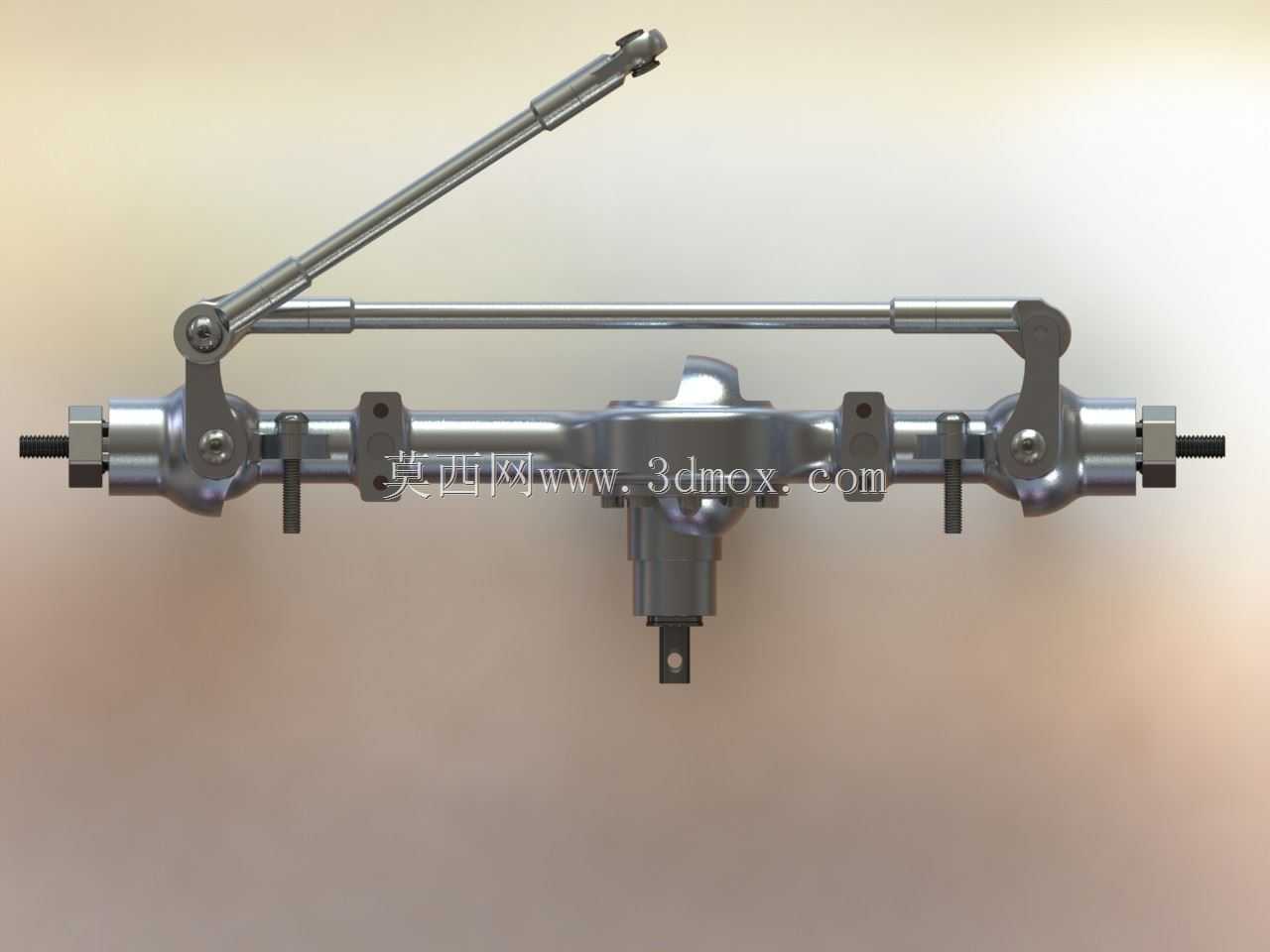

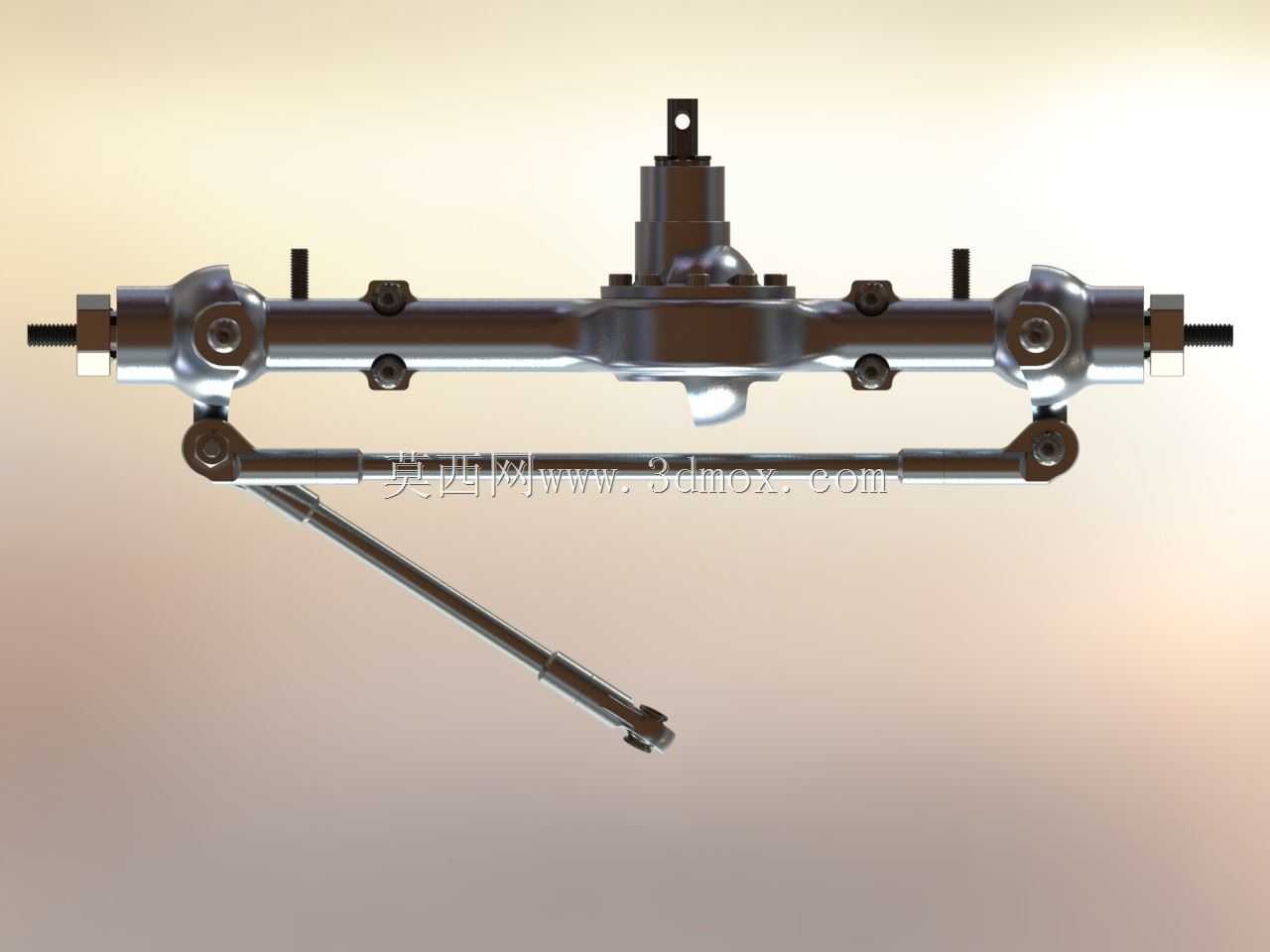

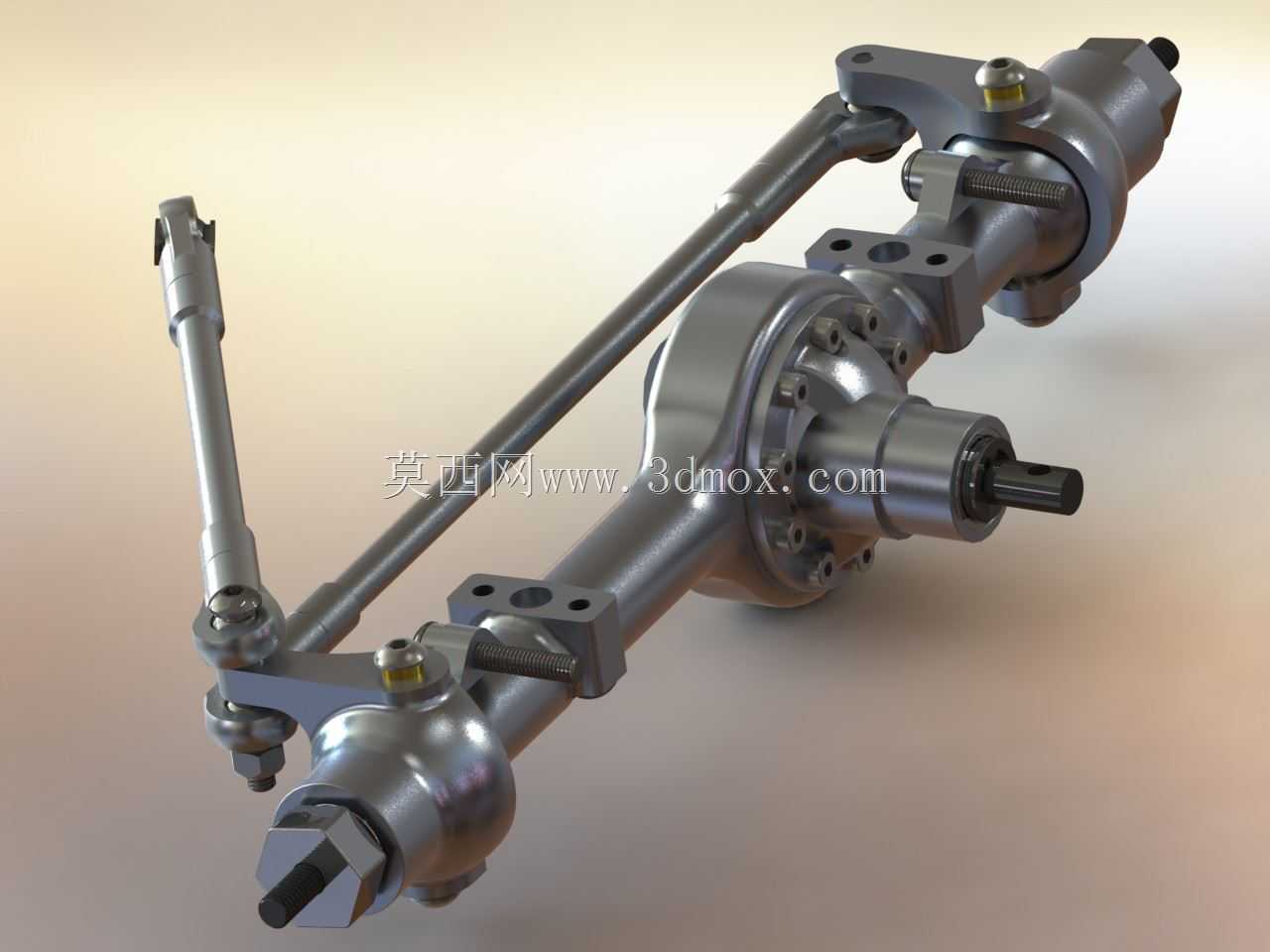

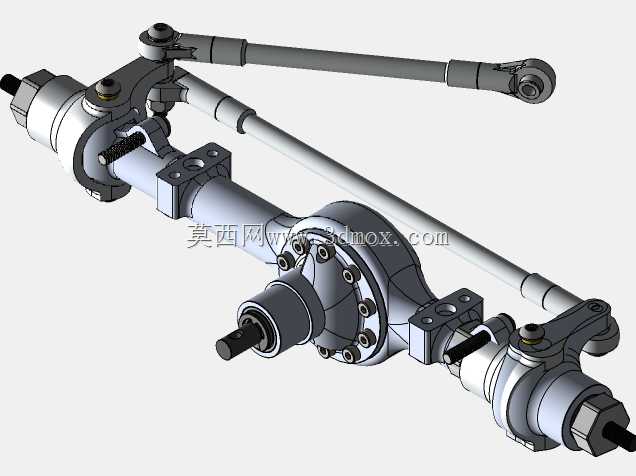

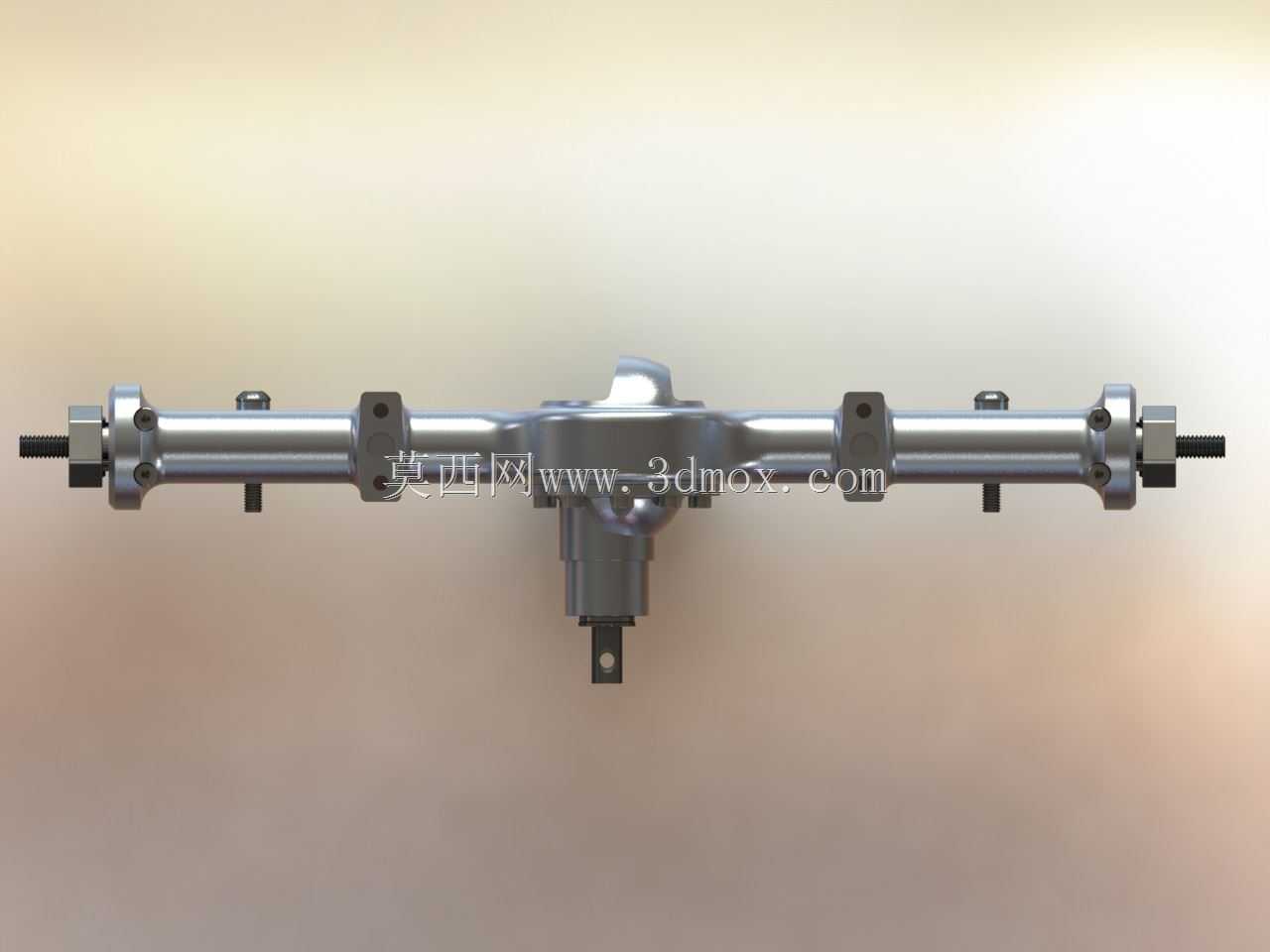

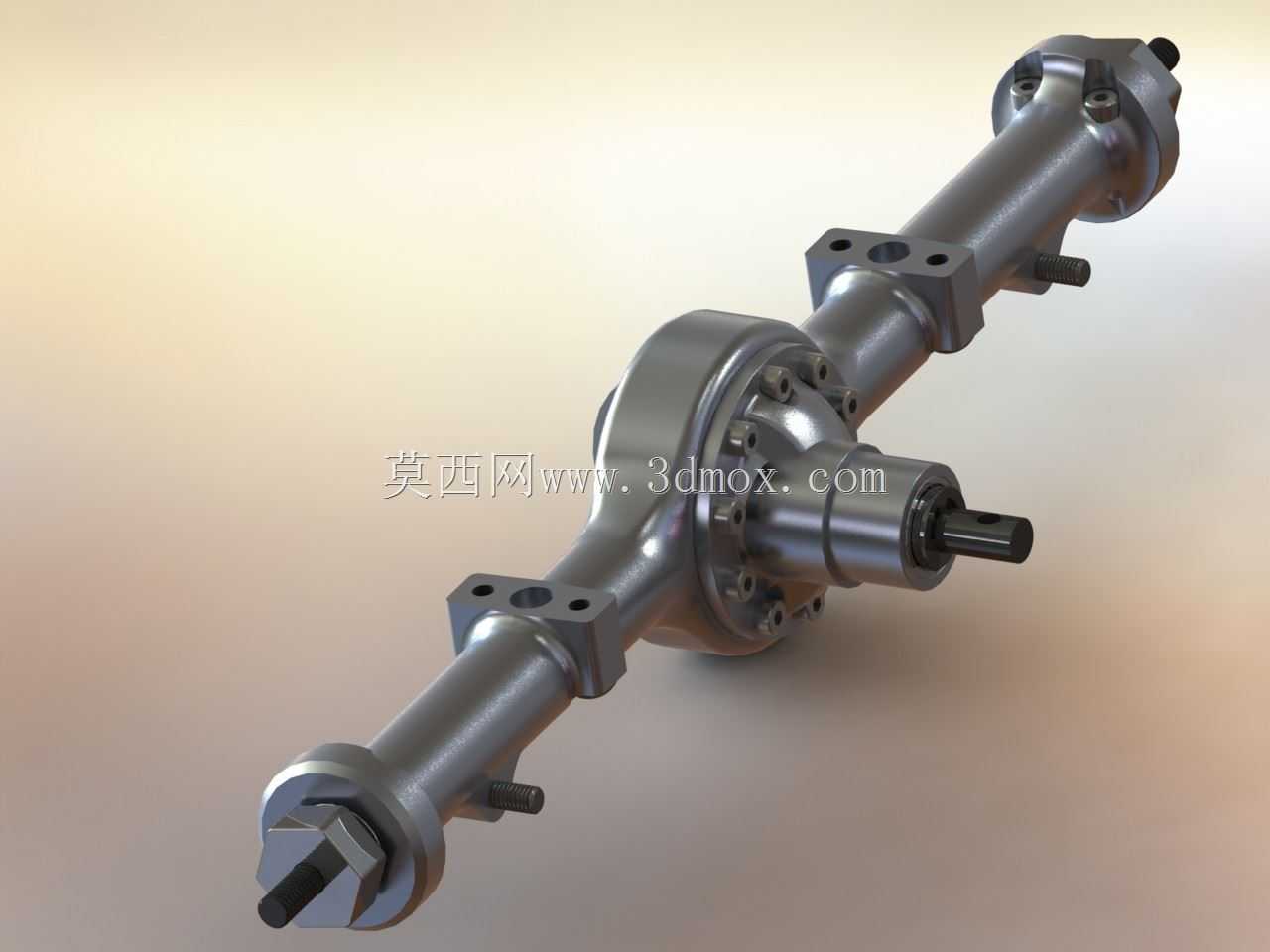

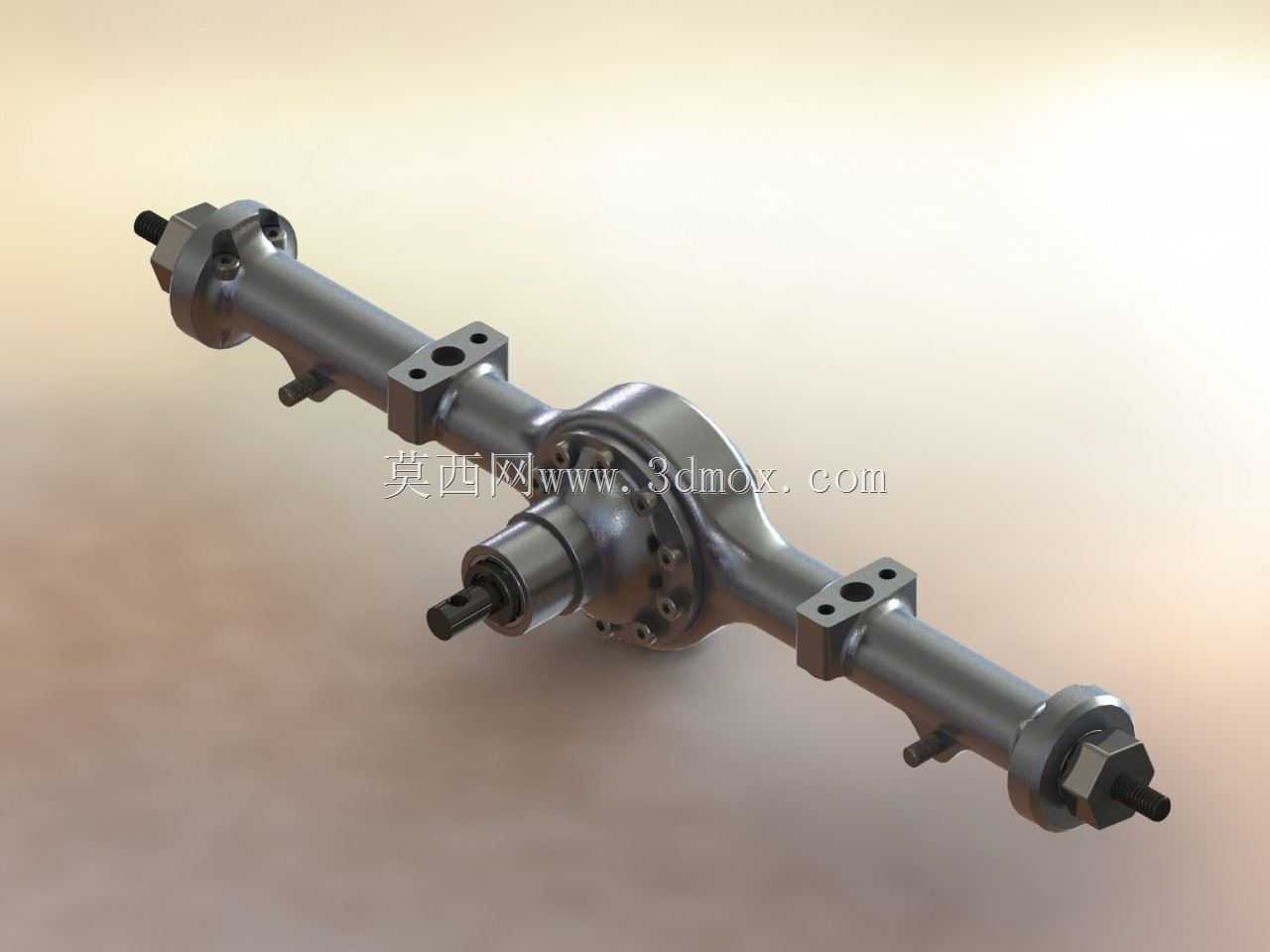

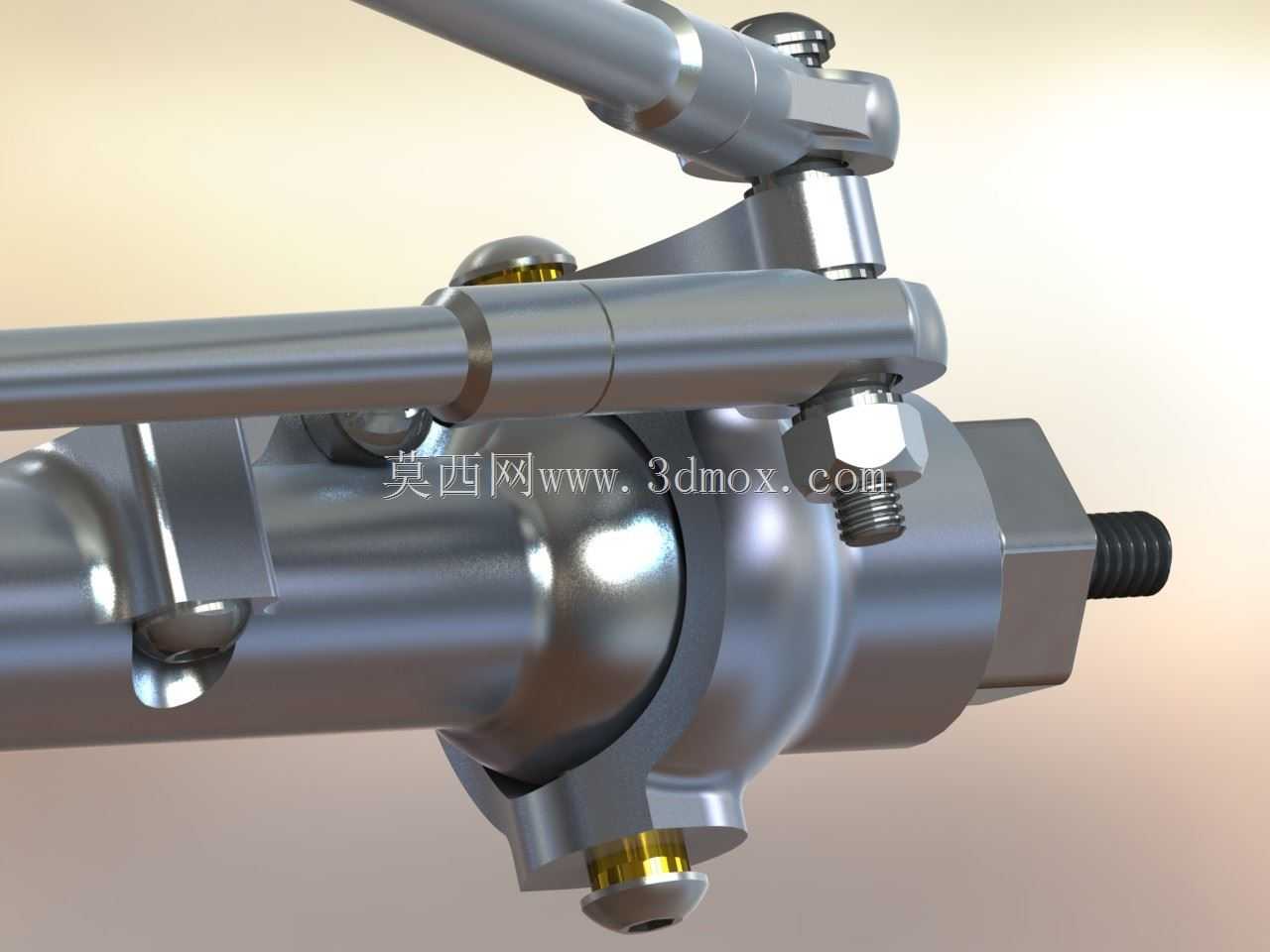

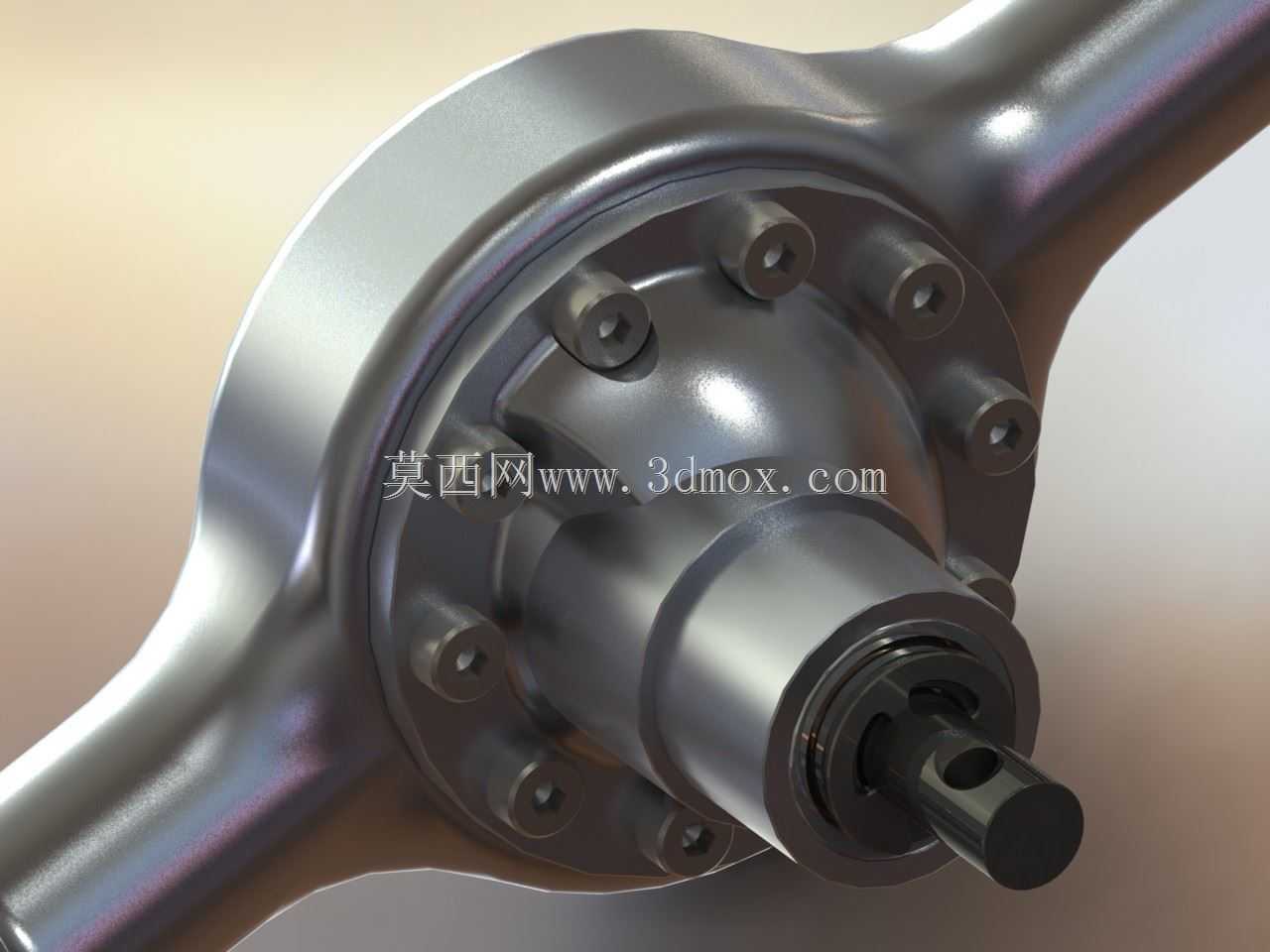

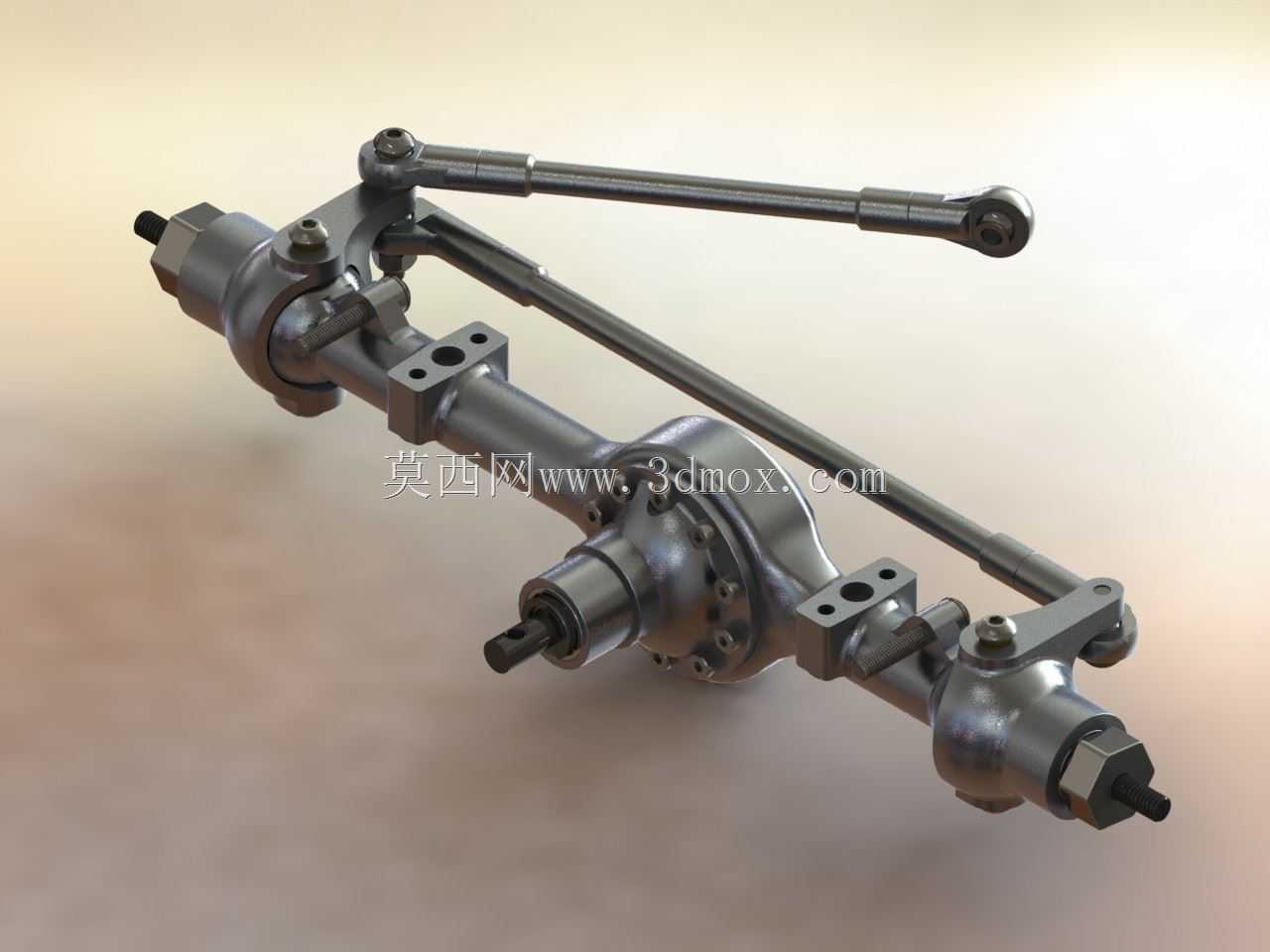

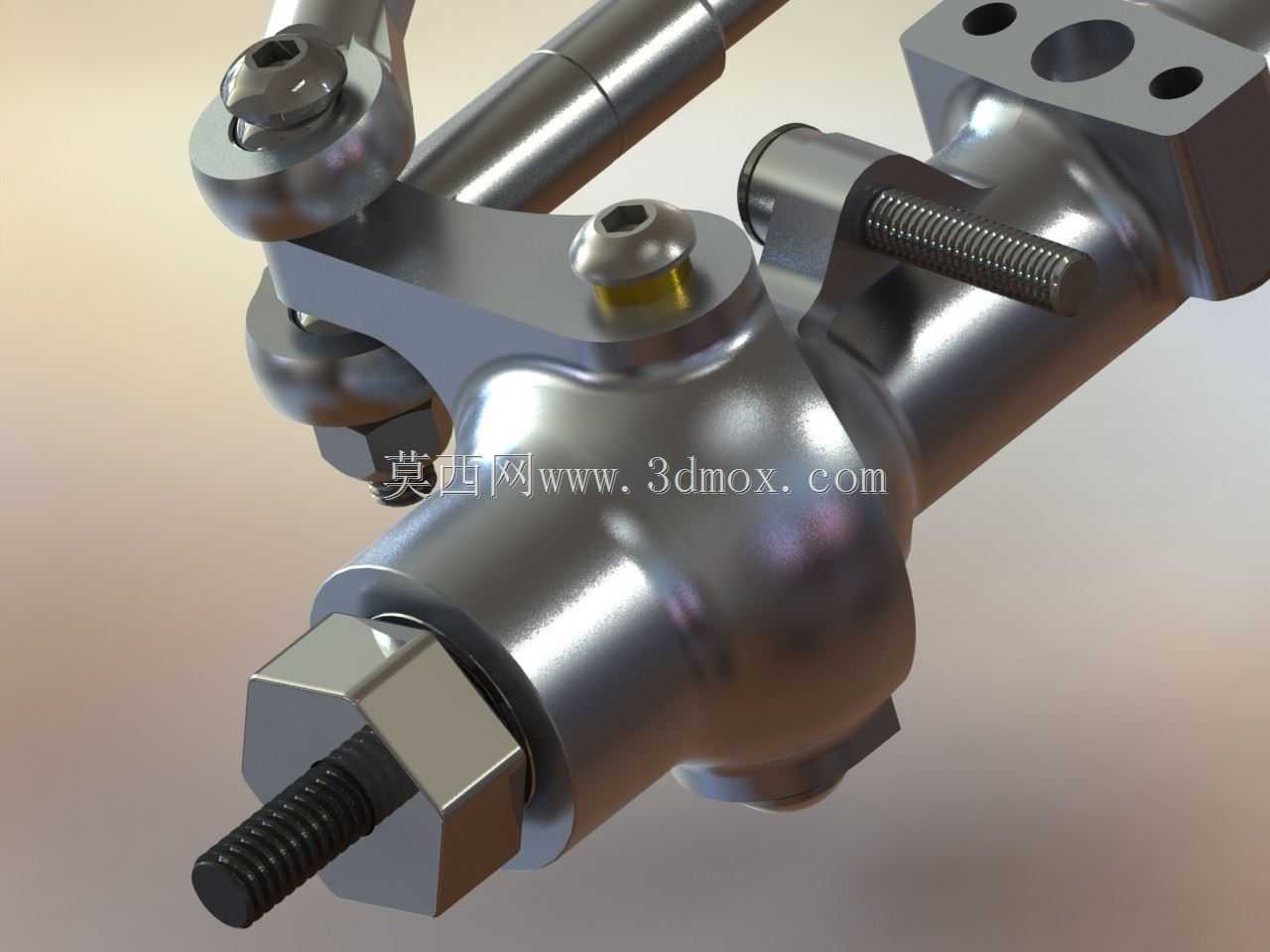

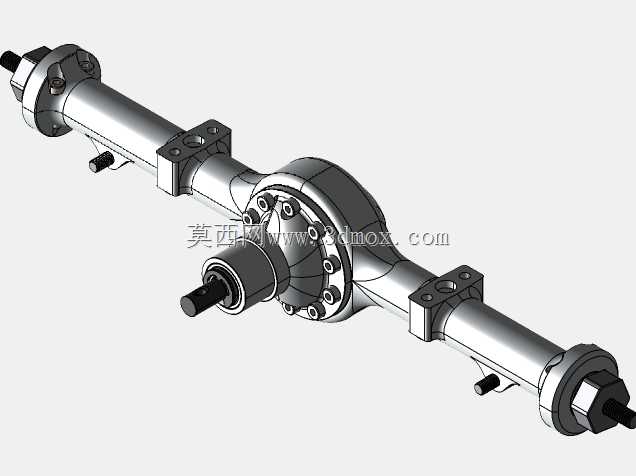

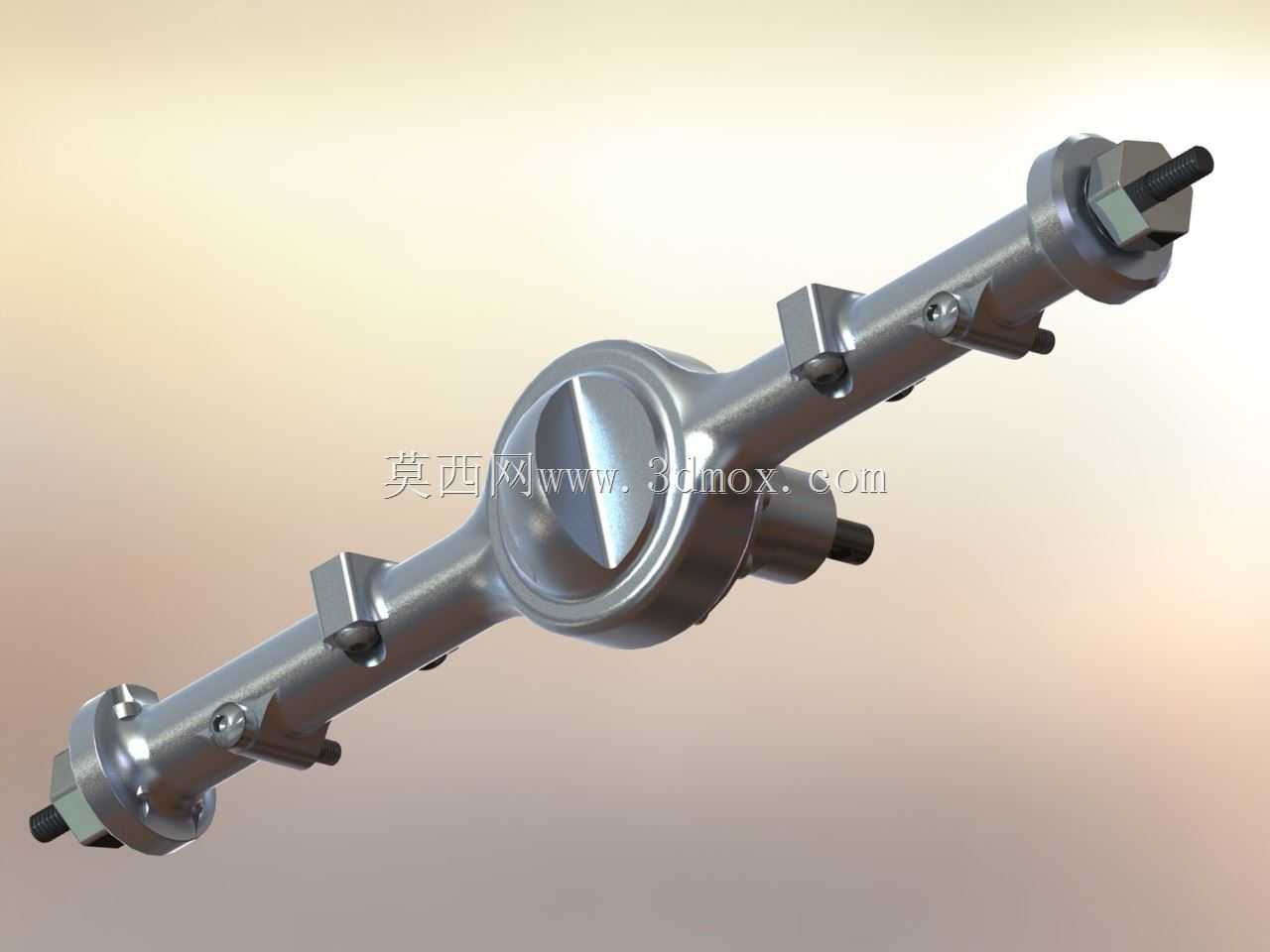

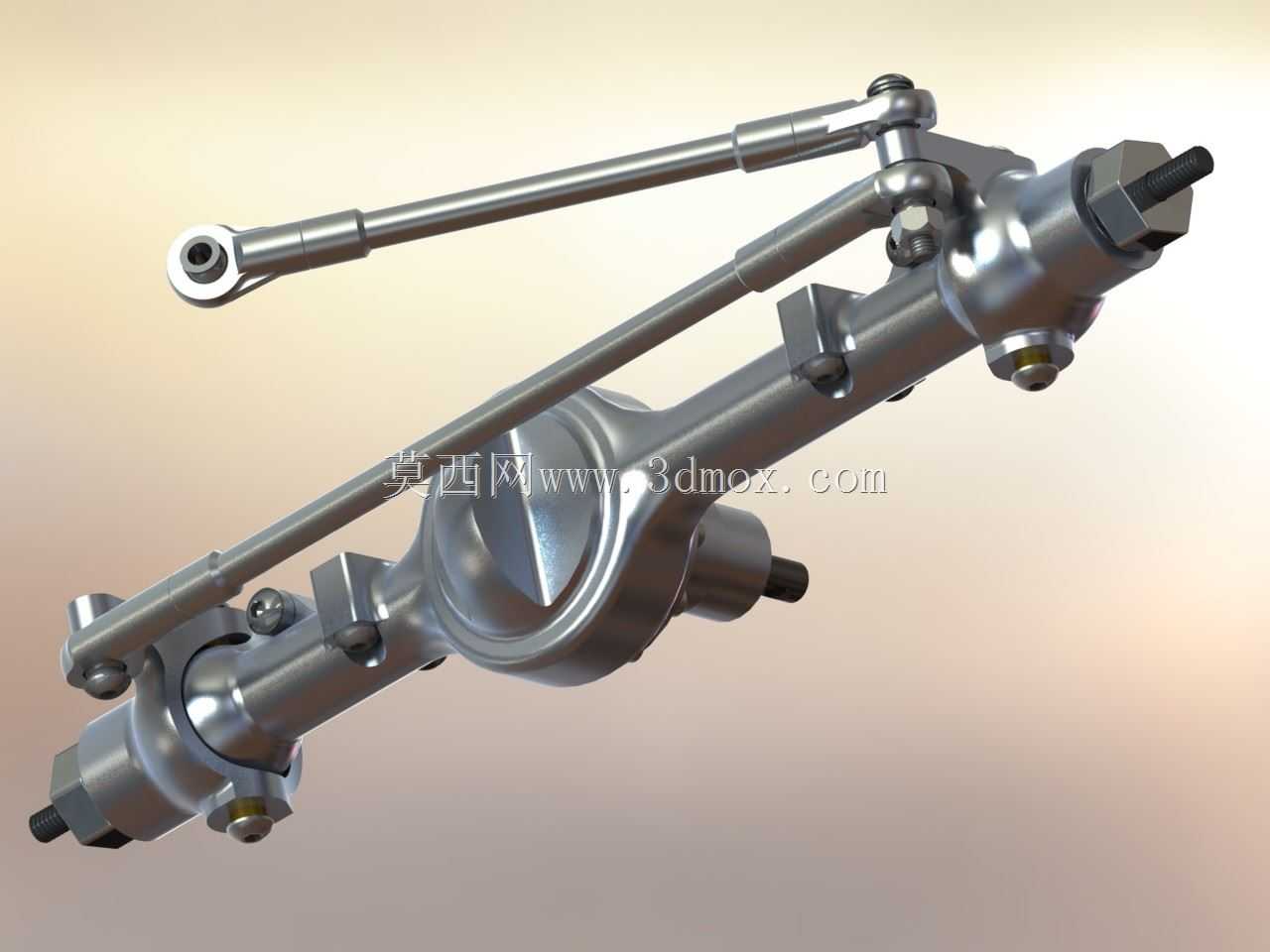

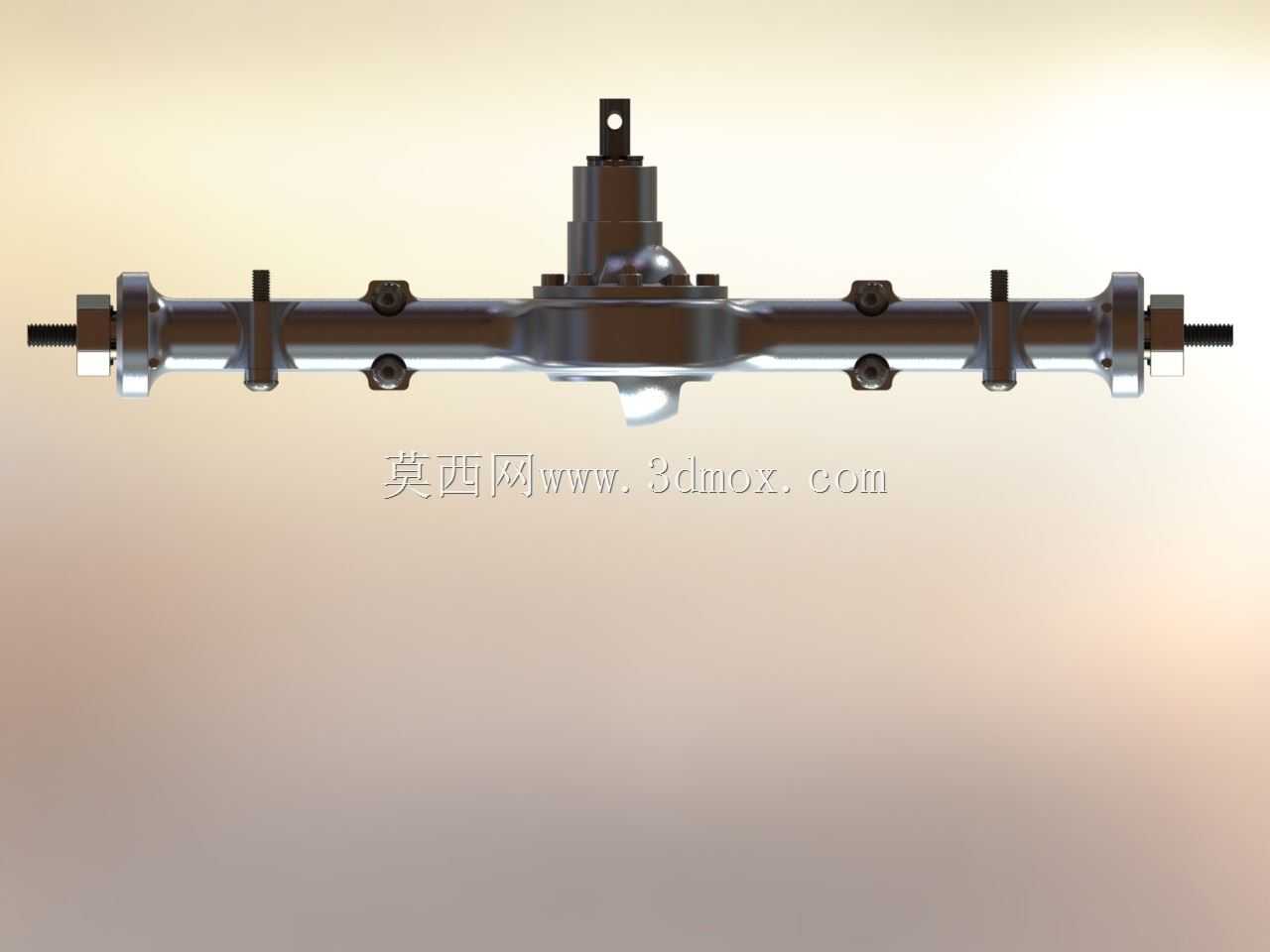

这是一个可配置的Solidworks 2012型号的RC4WD Yota秤轴，用于1/10比例的无线电控制岩石履带卡车和四轮车。前桥总成有转向连杆，但在购买车轴时不包括这些连杆，它们是一个单独的套件。车轴大多是实体模型，没有差速器等内部细节。前轴的转角约为30度，如果您想在Solidworks中与伙伴一起为您的模型转动车轮。这些轴带有一个尼龙锁紧螺母，用于固定这些模型中未包含的车轮。此项目中还包含STEP和IGES版本。由于某些原因， 3D web viewer仅正确显示IGES文件，并且似乎具有显示STEP和可配置的Solidworks部件文件时出现问题。请下载模型并打开以查看它们的正确显示。下面是这些模型的RC4WD网站链接axles:http://store.rc4wd.com/Yota-Ultimate-Scale-Cast-Silver-axe-Front\u p\u 3729。htmlhttp://store.rc4wd.com/Yota-Ultimate-Scale-Cast-Straight-Silver-Axle-Rear_p_3815.htmlThe 两个12毫米六角螺母外侧边缘之间的距离这个模型是180毫米，因为这是我测量的真实部分，在前轴和后轴，在大约0.5毫米的精度。网上有一些关于这些车轴尺寸的图片，我认为这些图片中给出的前轴176.6mm的尺寸是不正确的。后轴腹板图像显示相同尺寸为180mm，这是正确的。如果查看两个尺寸标注的web图像，12mm六角螺母内侧之间的距离为167mm（与此型号相同），两个M4车轮螺纹之间的外侧尺寸为196mm（与实际零件测量的此型号相同）。因此，前轴上下图中显示的176.6毫米的测量值肯定不正确。后轴尺寸图像（正确）：http://www.rcmodelex.com/fotky4981/fotos/_vyrd12_616Z-A0061gg_3836.jpgFront 来自web的轴尺寸图像（不正确）：http://www.beadlok.com/product/images/626/Z-A0058GG.jpg你知道吗
