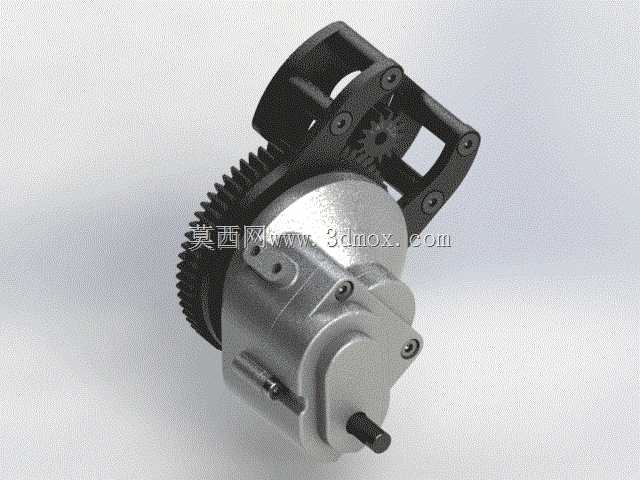

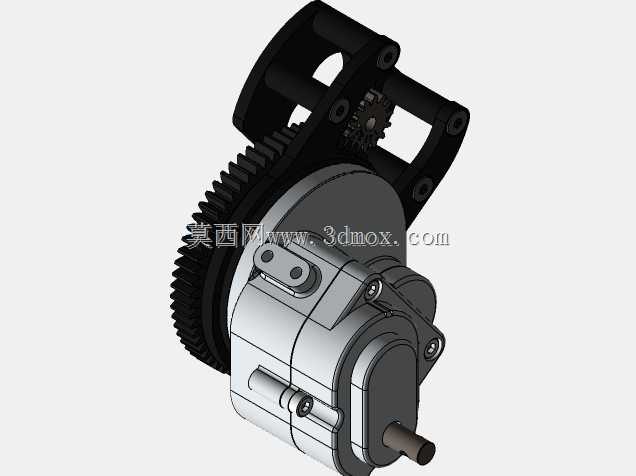

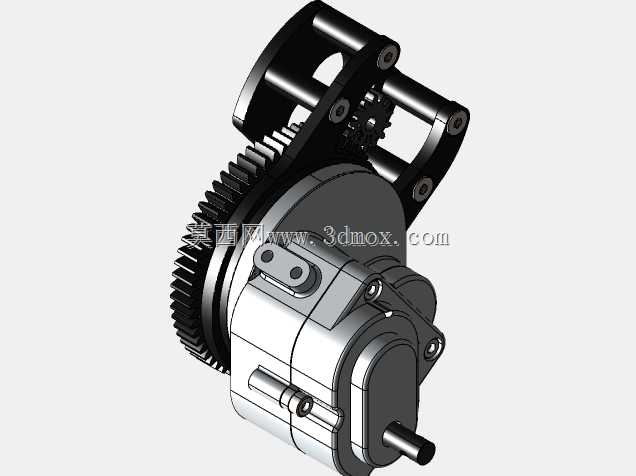

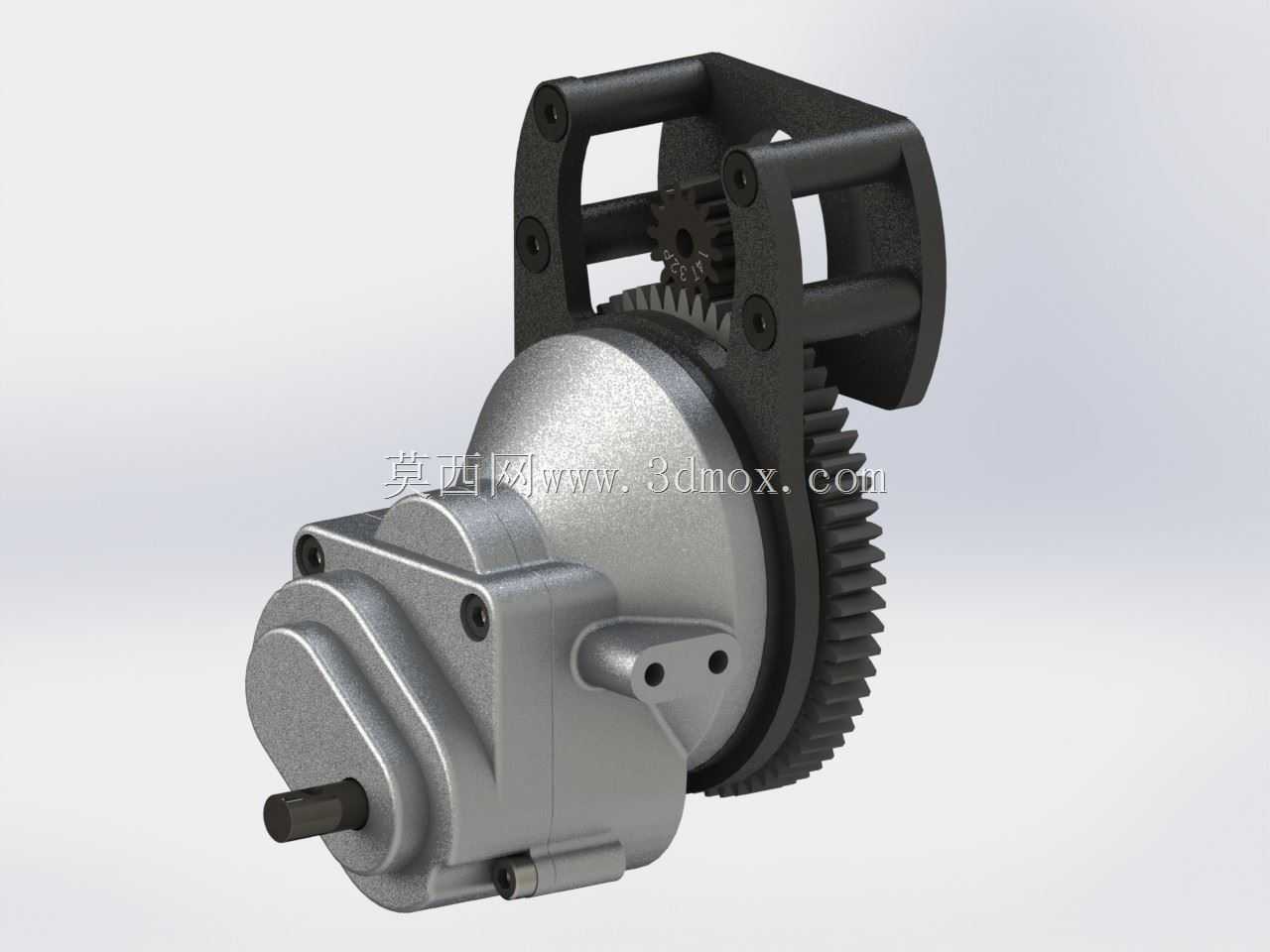

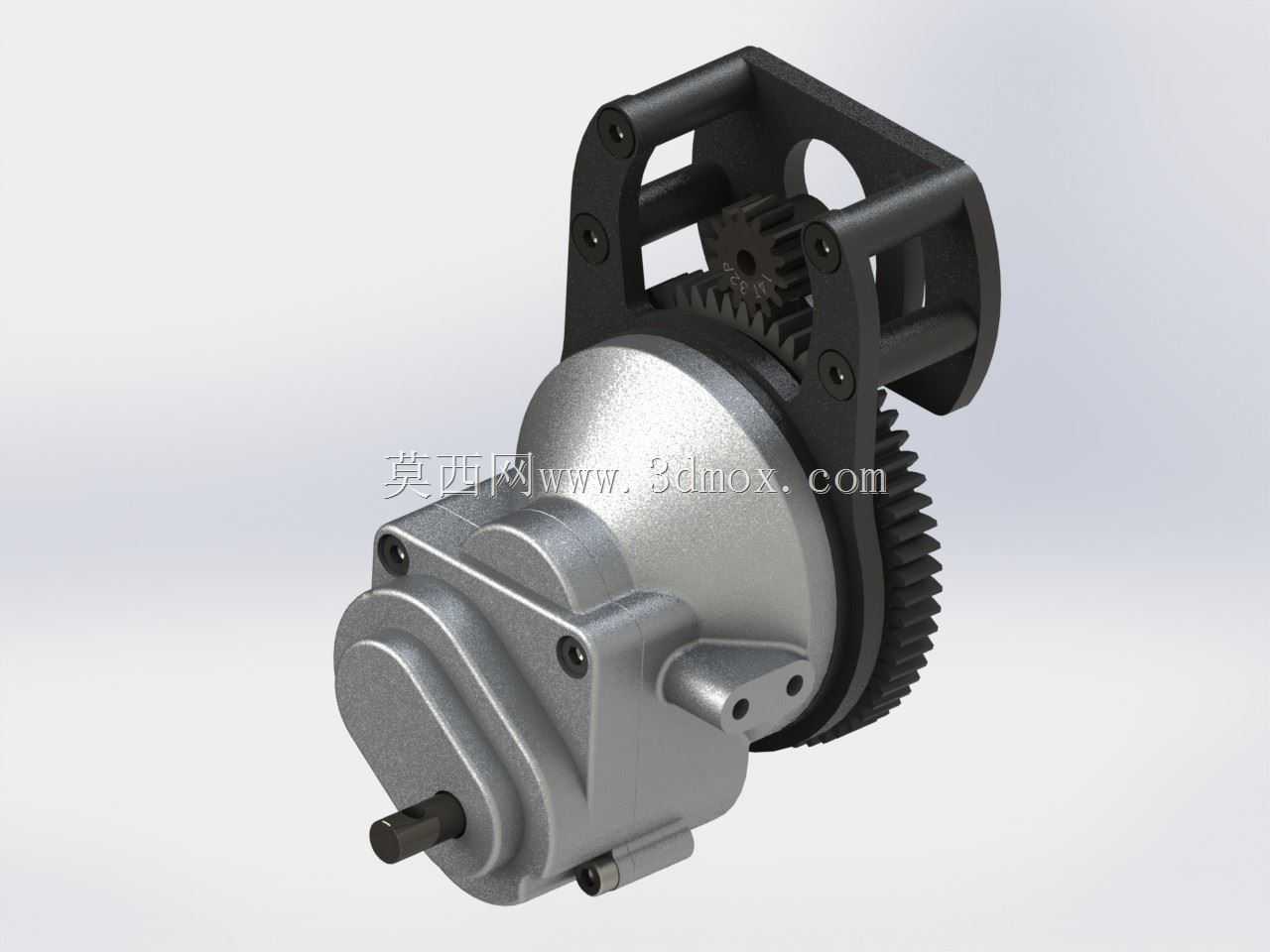

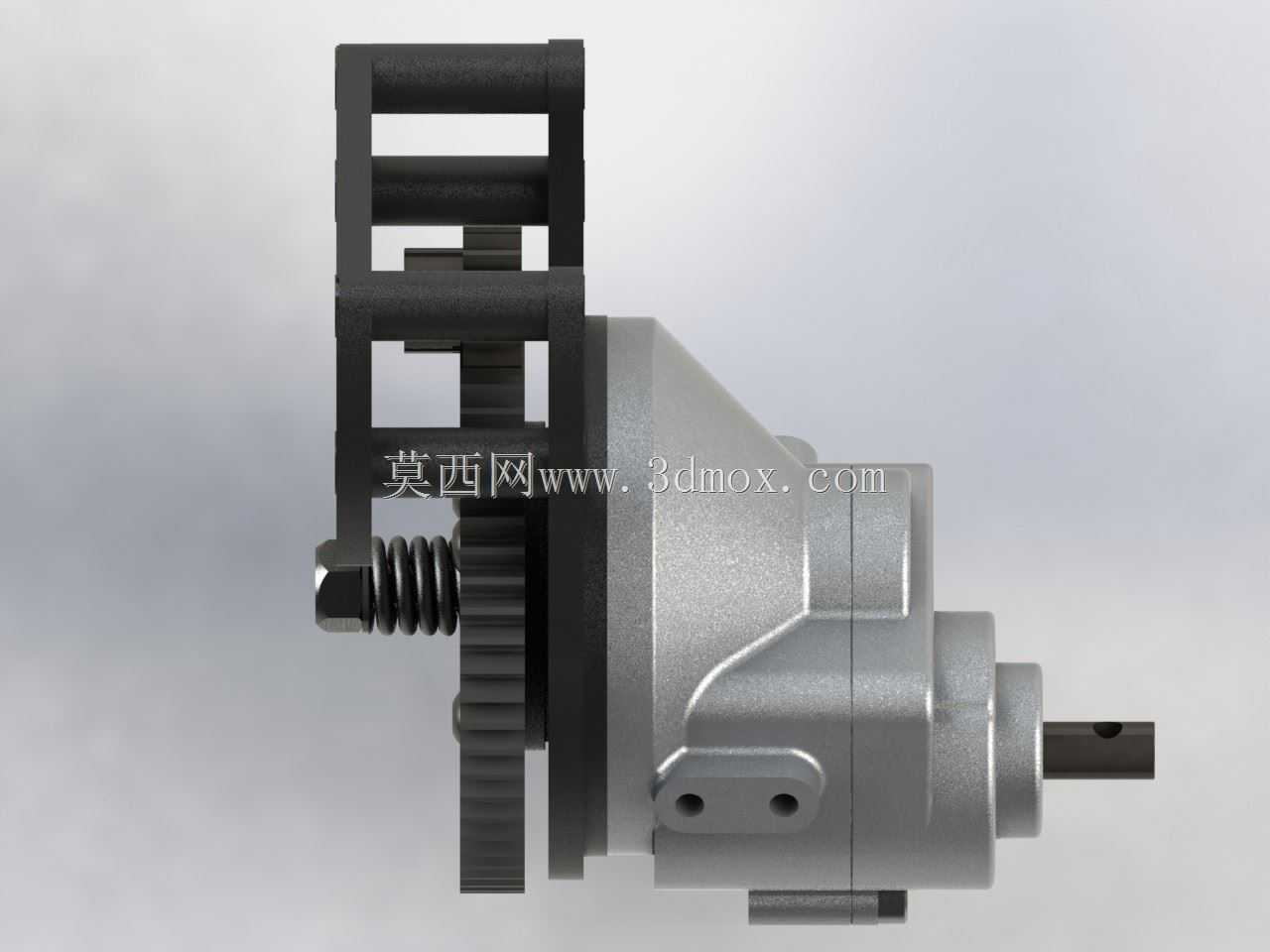

RC仿真攀爬车单速传动变速箱结构

这款传动装置主要面向比例1:10的仿真岩石履带遥控攀爬车开发，是RC模型动力传递路径中的核心部件，承担着将电机输出扭矩传递至行走机构、匹配动力输出特性的关键作用，能够适配岩石攀爬场景下模型对低速大扭矩输出的需求，帮助仿真模型在崎岖、多障碍的岩石地形中获得足够的抓地驱动力，避免动力输出不匹配导致的打滑、无法越障等问题，广泛适用于仿真越野RC模型、小型履带式作业模型的动力系统搭建场景。

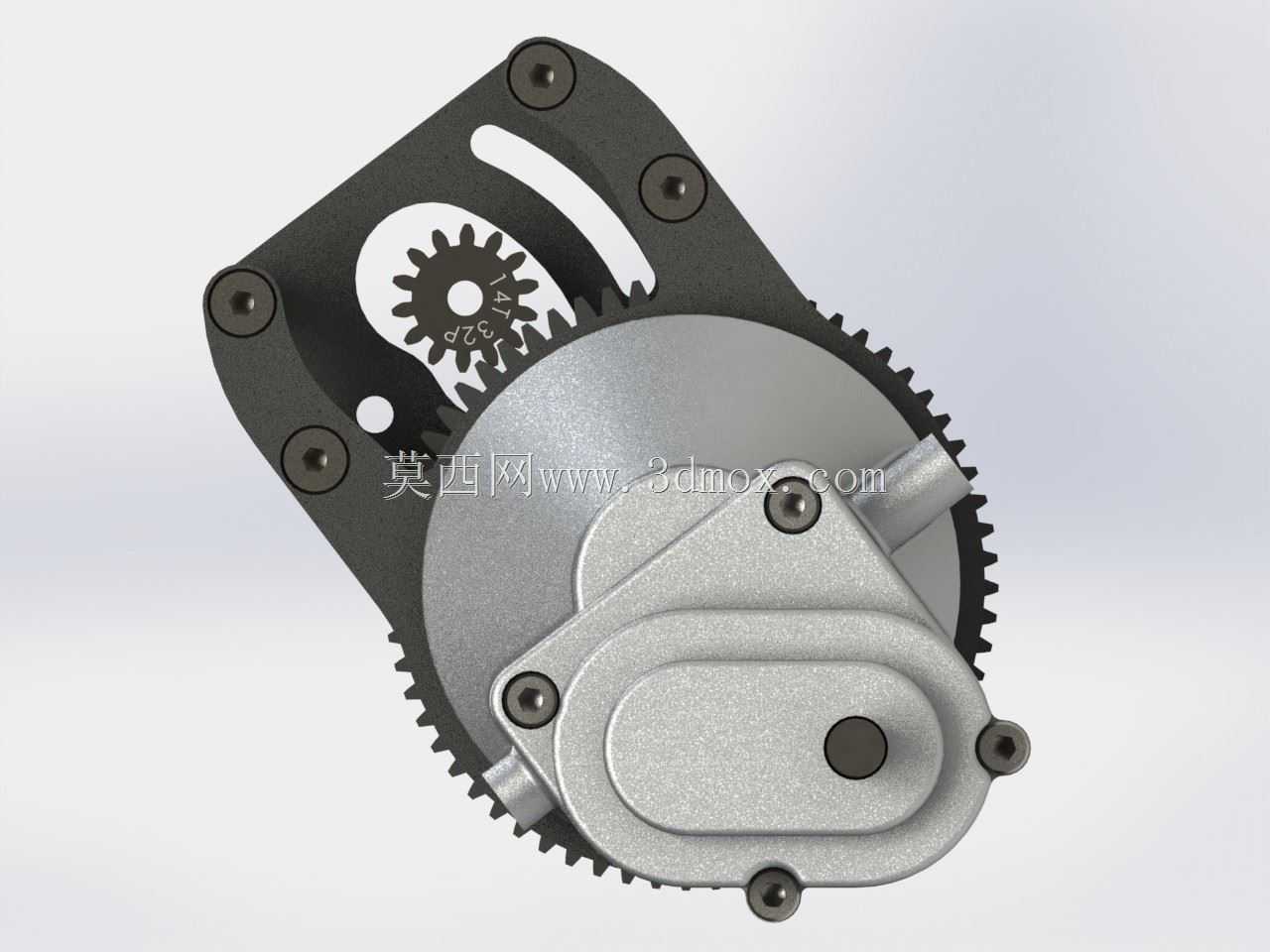

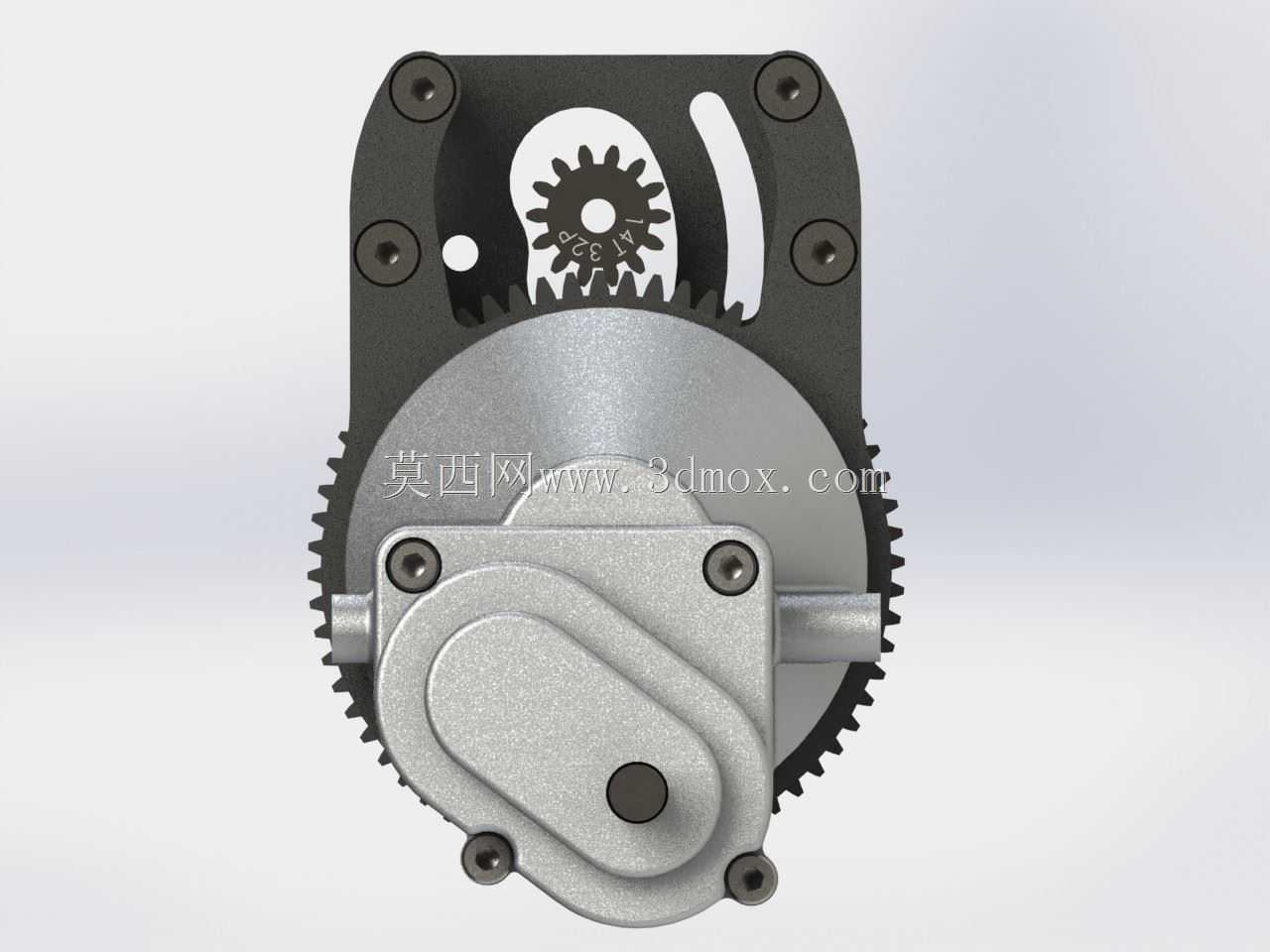

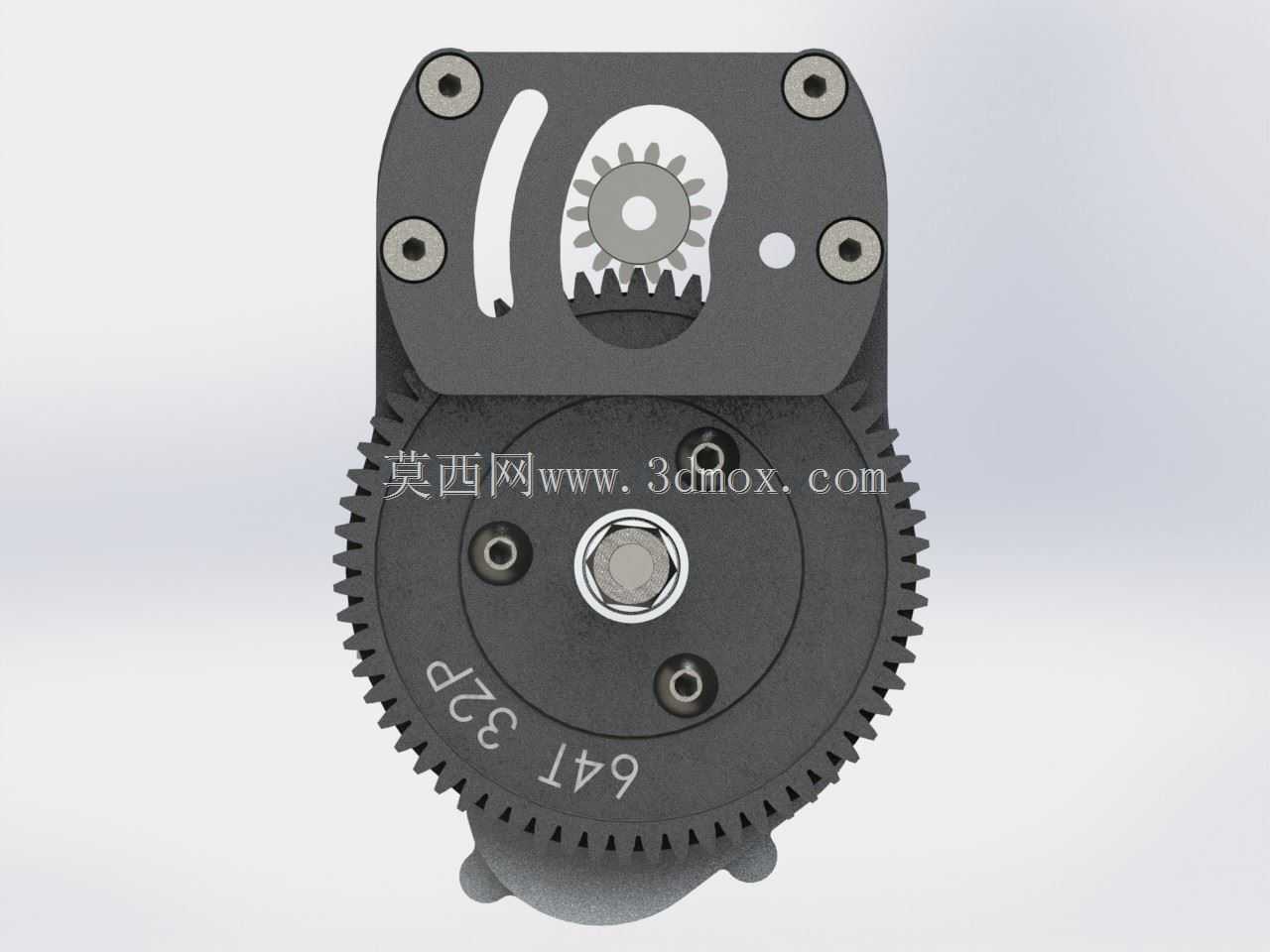

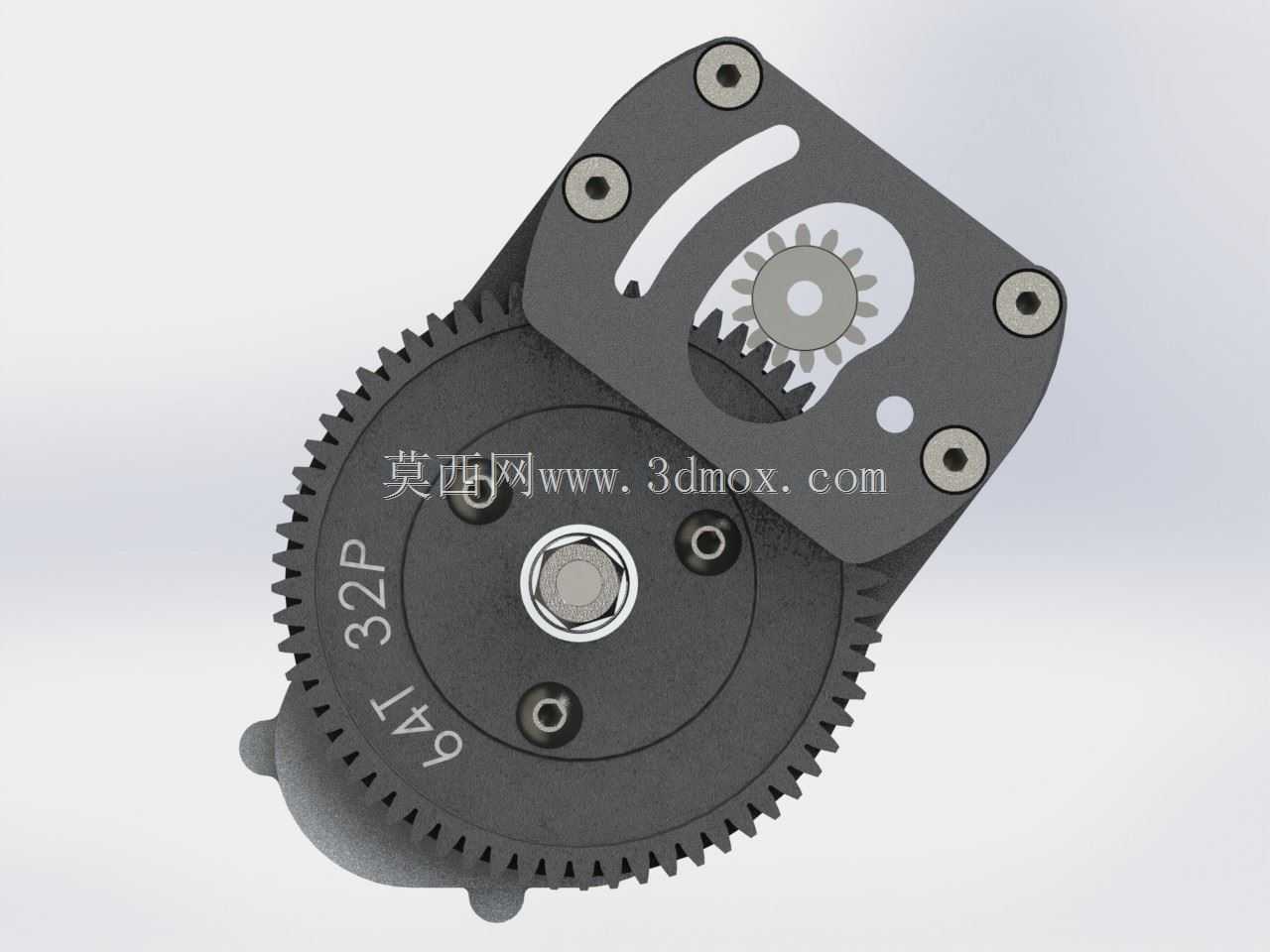

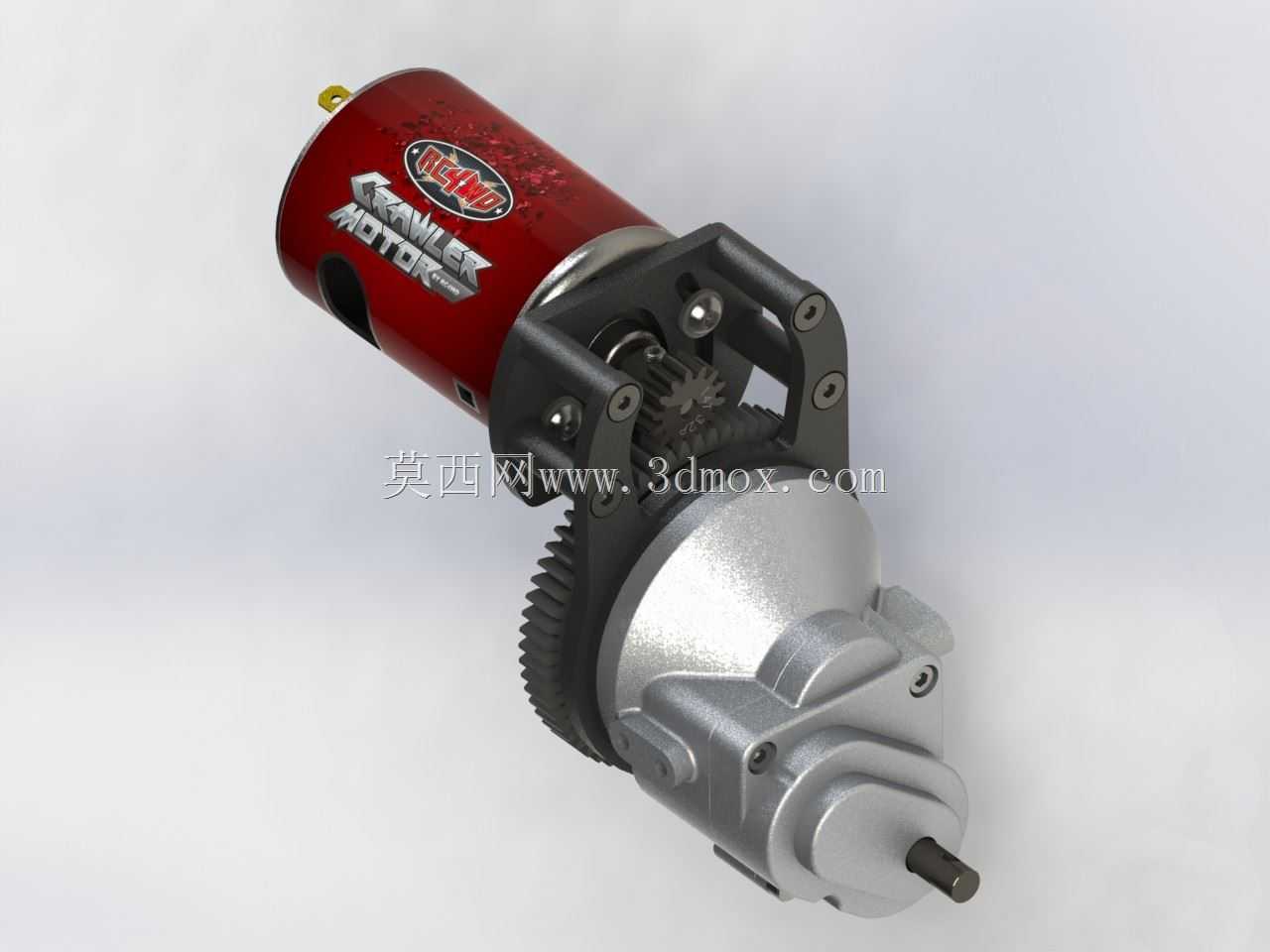

在功能特性上，该传动箱采用定传动比设计，主齿轮与输出轴之间匹配1.78:1的固定传动比，能够在电机输出转速基础上完成合理减速，放大输出扭矩以适配攀爬场景的动力需求；箱体内部集成14齿小齿轮与配套啮合齿轮组，齿轮啮合间隙经过预设调校，无需额外调整即可保证传动顺畅，同时预留了齿数调整空间，使用者可根据自身动力配置需求，更换不同齿数的小齿轮与主动齿轮来调整整体传动比，匹配不同转速、扭矩特性的动力电机，获得更贴合自身使用习惯的动力输出曲线。箱体侧方预留了电机安装板的装配位置，安装板上设计有系列螺纹孔位，支持电机在不同位置进行旋转调整与固定，能够适配不同尺寸规格的RC模型电机安装需求，也方便使用者根据模型内部的布局空间调整电机安装角度，避让车架上的其他结构部件，提升整车布局的灵活性。

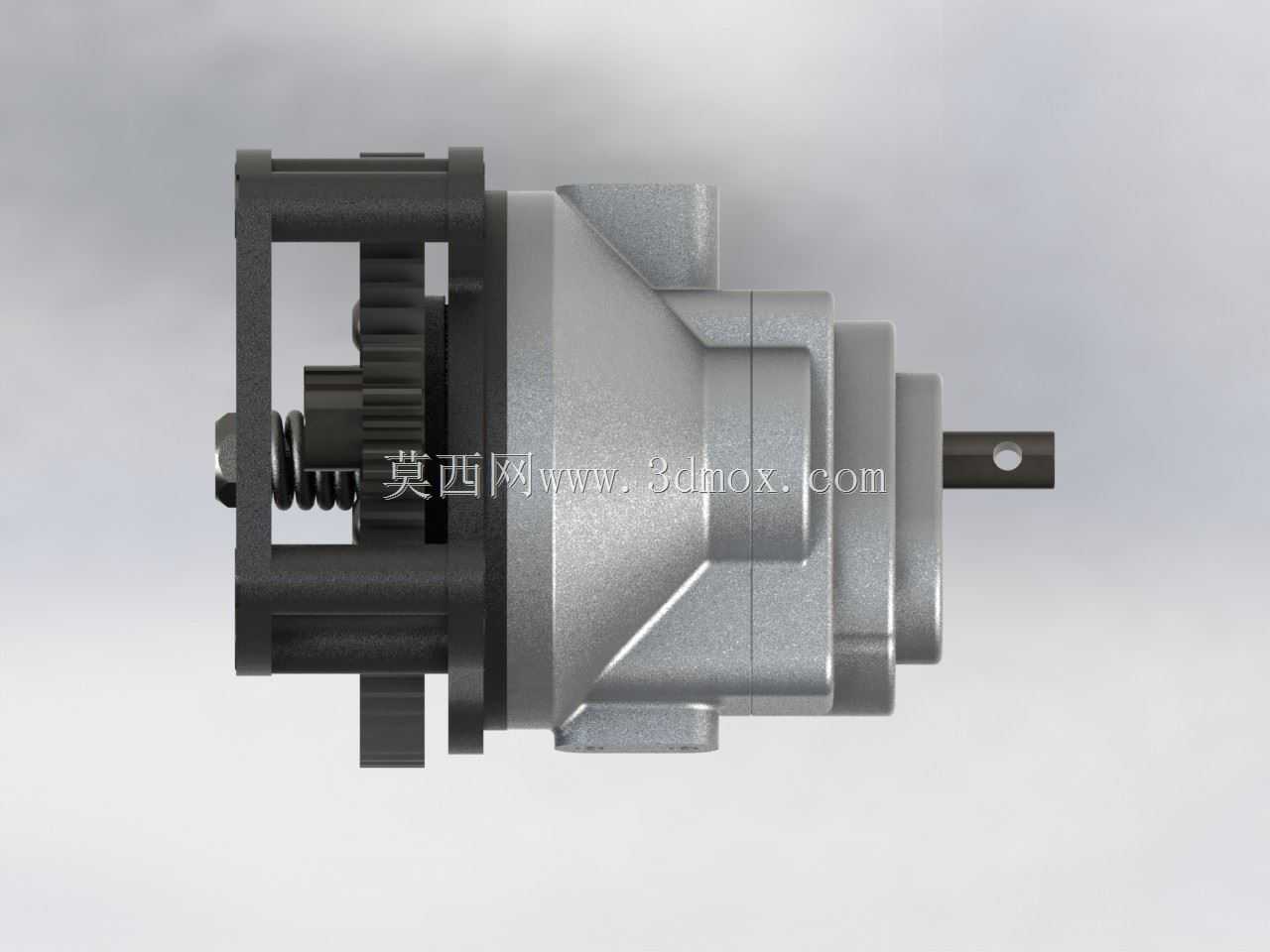

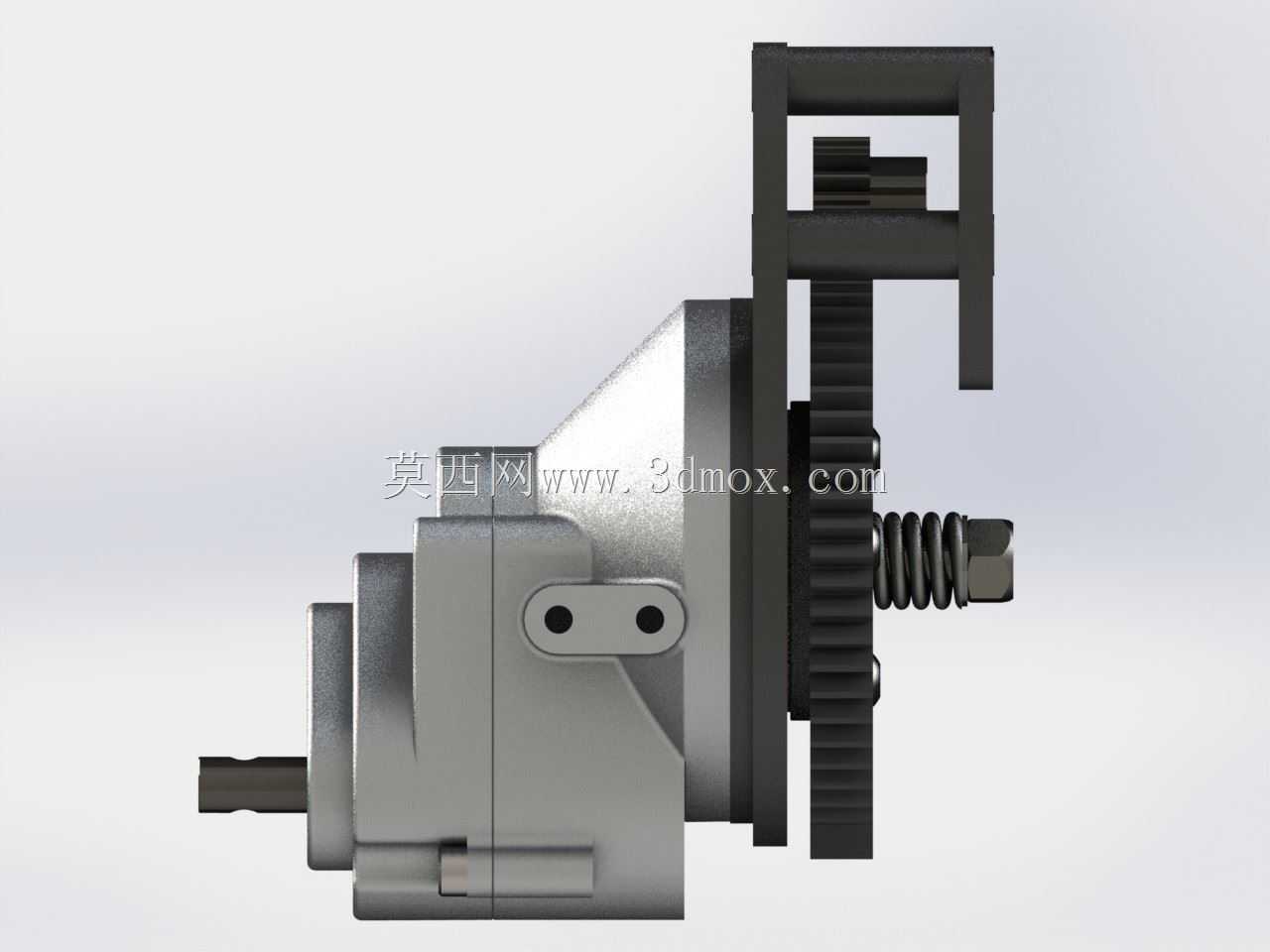

设计思路上，该结构优先保证传动可靠性与装配便捷性，箱体外壳采用分体式装配结构，既能够对内部齿轮组形成有效防护，避免模型行驶过程中泥沙、灰尘进入齿轮啮合区域造成磨损，也方便后期拆解维护、更换齿轮配件；箱体外部的安装挂点采用对称式布局，能够直接适配对应型号RC车架的安装位，无需额外制作转接件即可完成固定。在安装边界上，该传动箱整体外形紧凑，输出轴位置与原厂规格完全匹配，齿轮箱主体壳体的突出结构经过优化，不会与车架上的悬挂、转向部件产生运动干涉，安装时仅需对准固定孔位锁入螺丝即可完成装配，电机安装位的调节范围覆盖了主流RC攀爬车常用电机的安装尺寸，无需对箱体进行二次加工即可完成动力系统的组装，能够大幅降低模型爱好者改装、搭建整车的难度，同时保证传动系统的运行稳定性，在长时间大负载攀爬的工况下也能保持可靠的动力传递，避免出现齿轮跳齿、壳体开裂等问题。
