适配减震器的快拆式卡箍锁紧结构

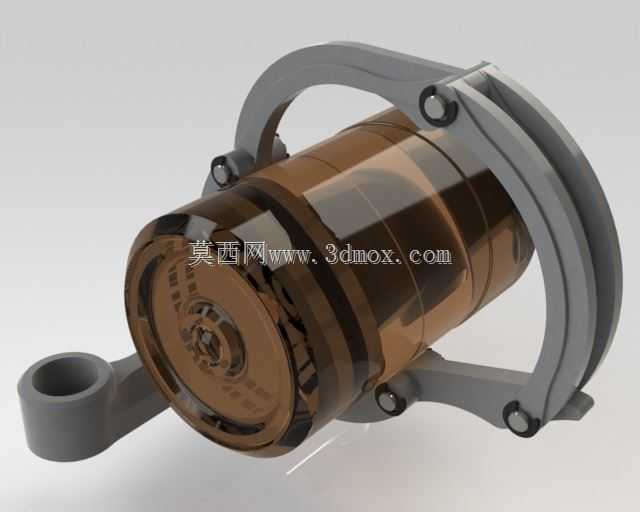

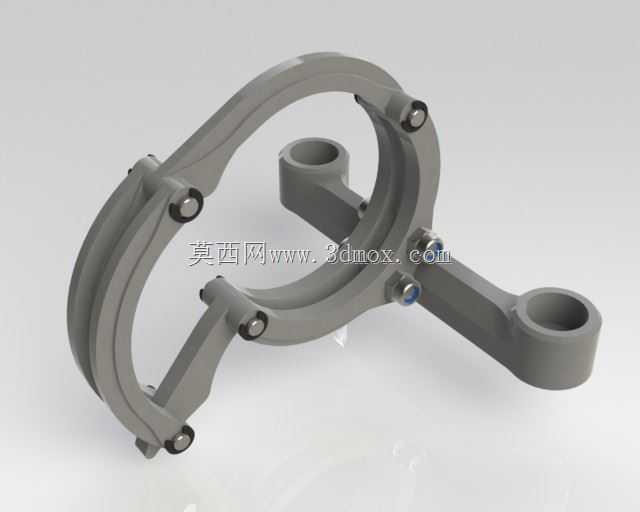

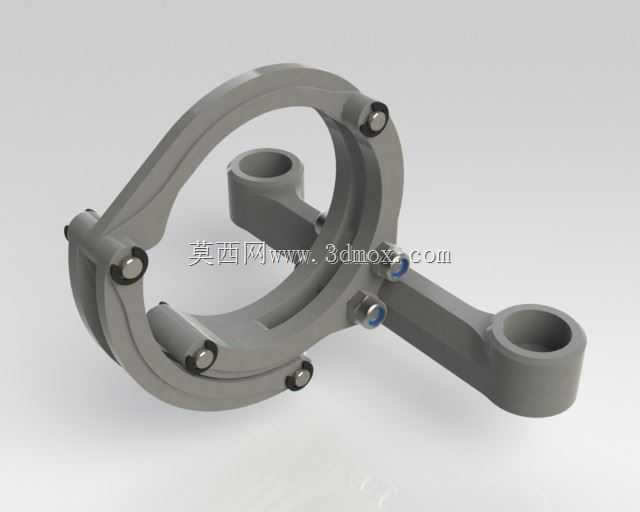

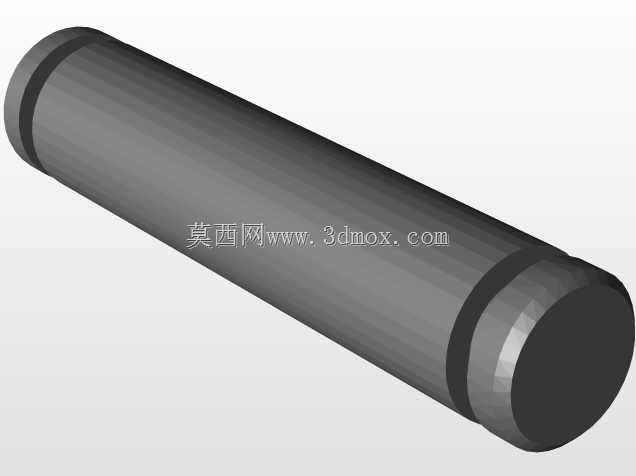

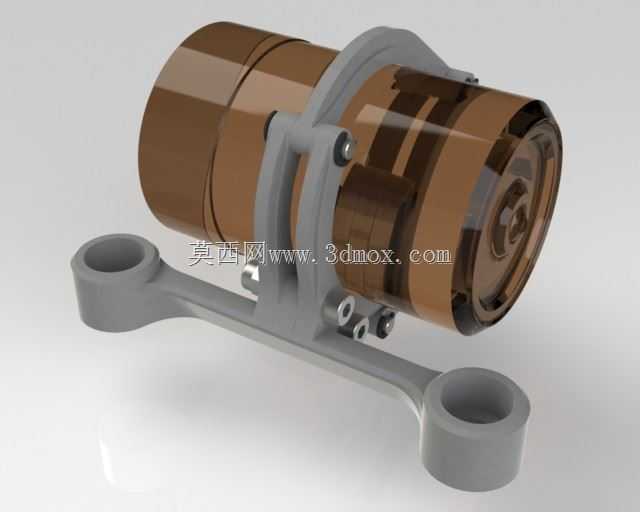

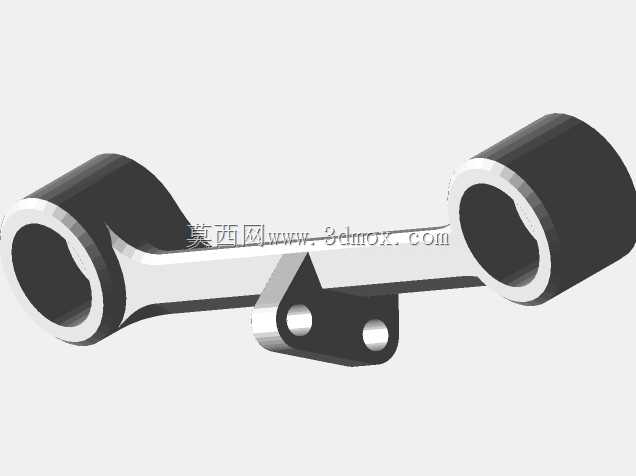

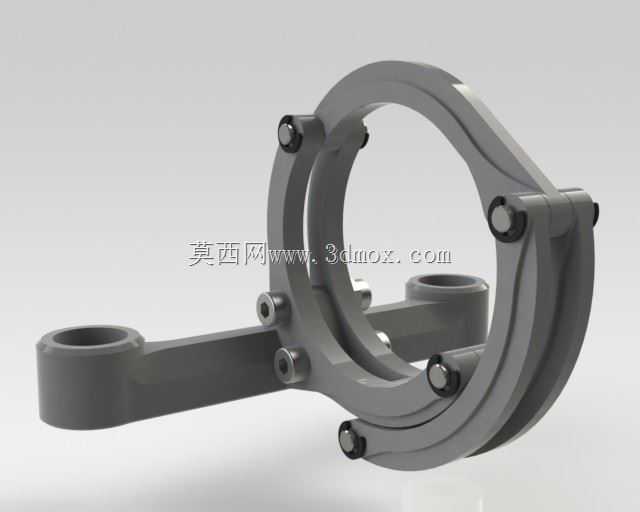

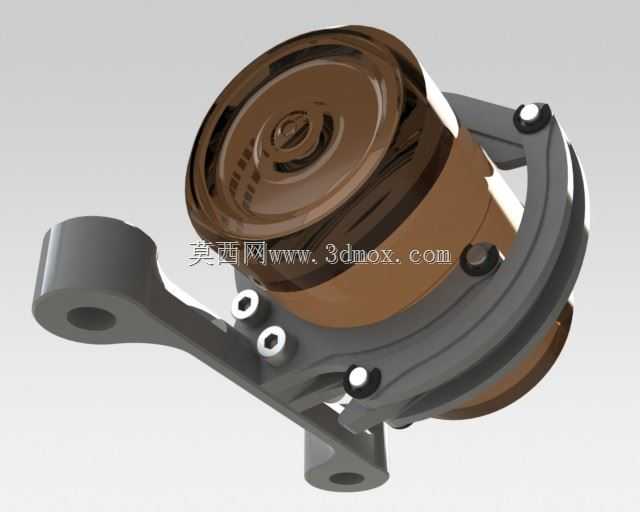

这款卡箍锁紧结构主要应用于越野摩托、高性能街车的后悬架减震器安装场景，针对后置单筒减震器的储油筒固定需求设计，替代传统焊接支架与螺栓抱箍的固定方案，解决售后改装、赛事维保环节中减震器拆装效率低、安装对位精度差的痛点。在实际使用场景中，该结构直接对接车辆后副车架安装点，无需对副车架原有结构做打孔、焊接改造，适配直径50.5mm规格的减震器储油筒，两个延伸支脚的安装孔位完全对应原车脚踏拆除后的预留安装位，可直接替换原车后脚踏结构，同时完成减震器储油筒的刚性固定，避免车辆在激烈驾驶、非铺装路面行驶时减震器储油筒出现晃动、位移，防止储油筒与周边线束、车架部件发生干涉磨损。从功能特性来看，该锁紧结构采用快拆式锁止设计，环体采用分体式铰接结构，通过多组内六角螺栓完成环体的预紧定位，侧面的锁止拨杆可实现环体的快速开合，维保作业时无需完全拆卸所有螺栓即可打开环体完成减震器的拆装，相比传统双螺栓抱箍，拆装效率可提升60%以上，同时环体内壁做了等径圆弧处理，与储油筒外壁的贴合面积超过整圈的85%，锁紧后受力均匀，不会出现局部应力集中导致的储油筒变形问题。设计思路上，工程师优先考虑了安装边界的适配性，两个延伸安装支脚的中心距、孔径完全匹配主流性能车型后副车架的安装点位，支脚与环体采用一体化加强结构，连接处做了圆弧过渡加强筋，可承受越野场景下最大1200N的侧向冲击力，避免长期颠簸路段使用后出现支脚断裂、环体变形的问题；环体上的螺栓安装位全部采用沉孔设计，螺栓锁紧后端面不超出环体外壁，不会与周边部件发生剐蹭，铰接位置的销轴做了防脱设计，开合过程中销轴不会脱出掉落，适合户外无专业工具场景下的应急维保作业。外形尺寸方面，该卡箍整体环体外径为68mm，环体宽度为22mm，两个安装支脚的总长度为112mm，安装孔直径为10.5mm，安装后整体突出副车架的高度不超过35mm，不会占用过多底盘空间，适配绝大多数改装后减震器的安装空间要求，无需额外调整周边部件的安装位置。
