重型商用车127毫米拖车挂接连接装置

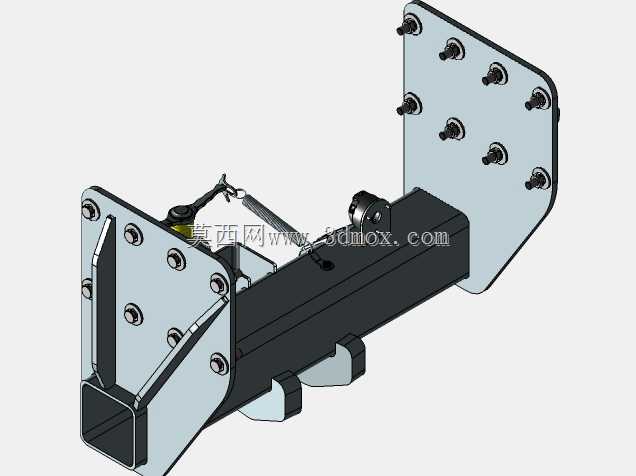

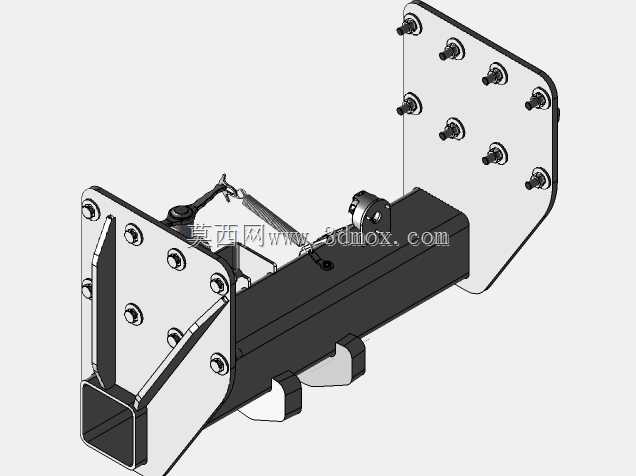

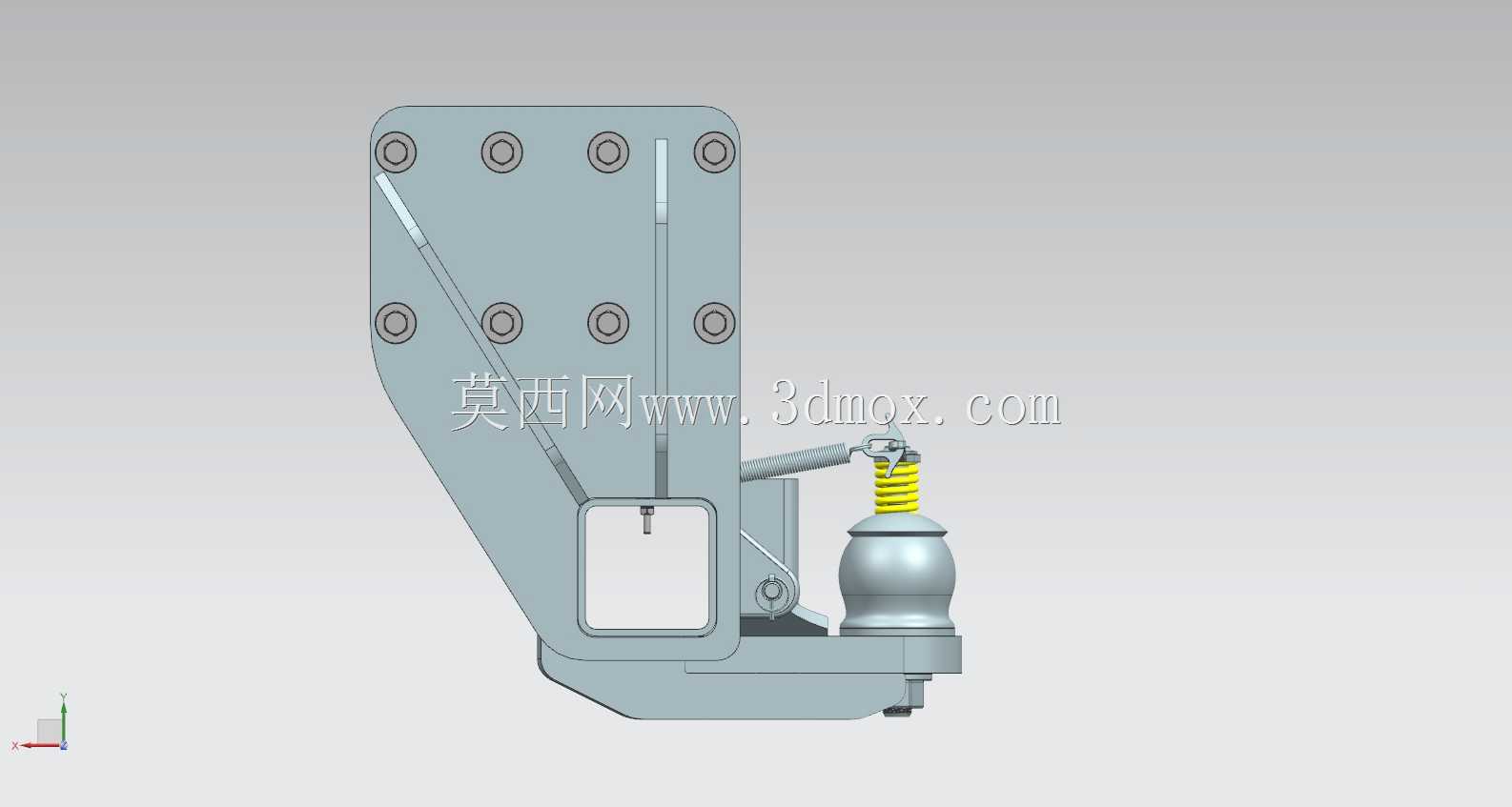

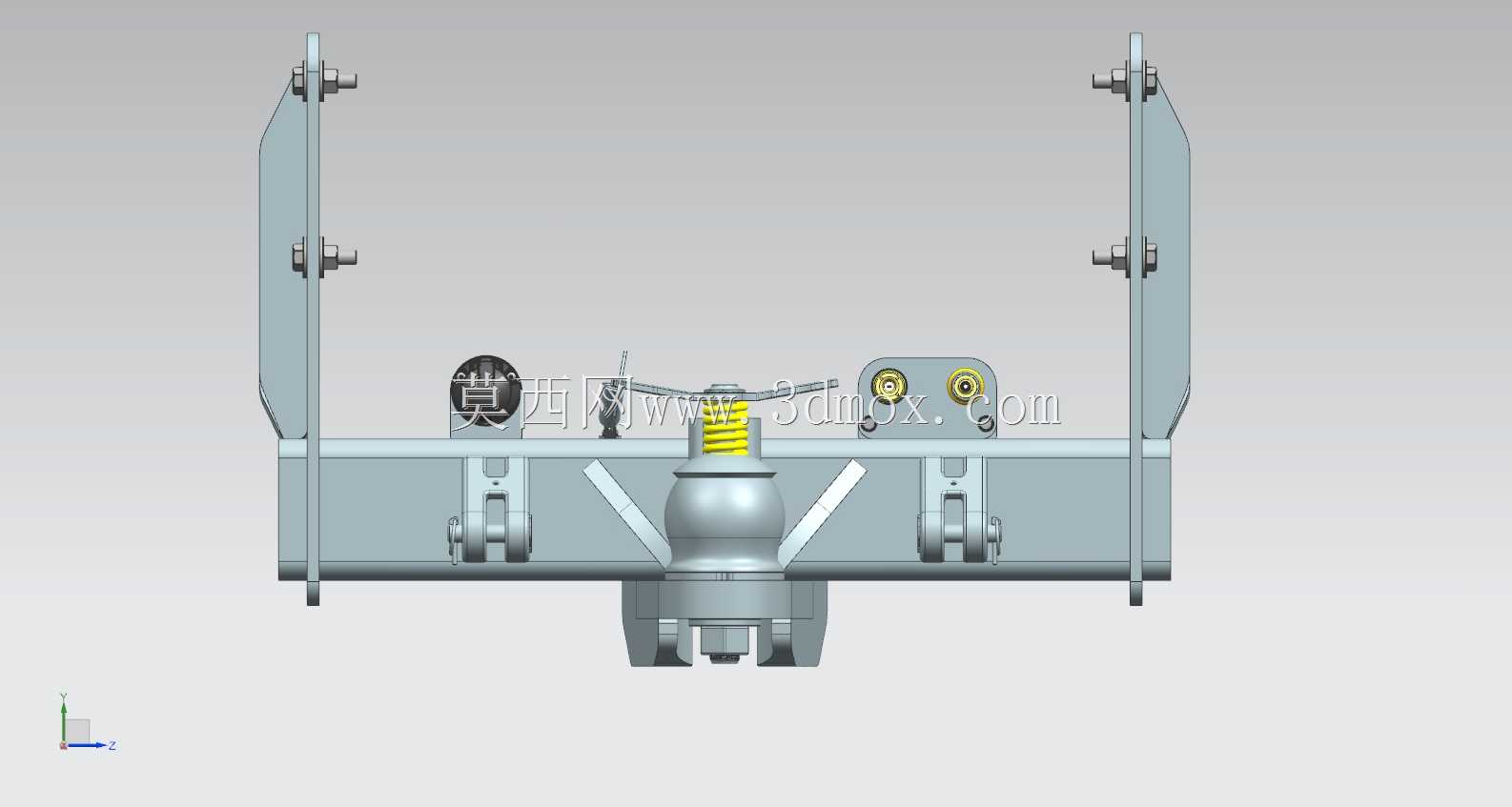

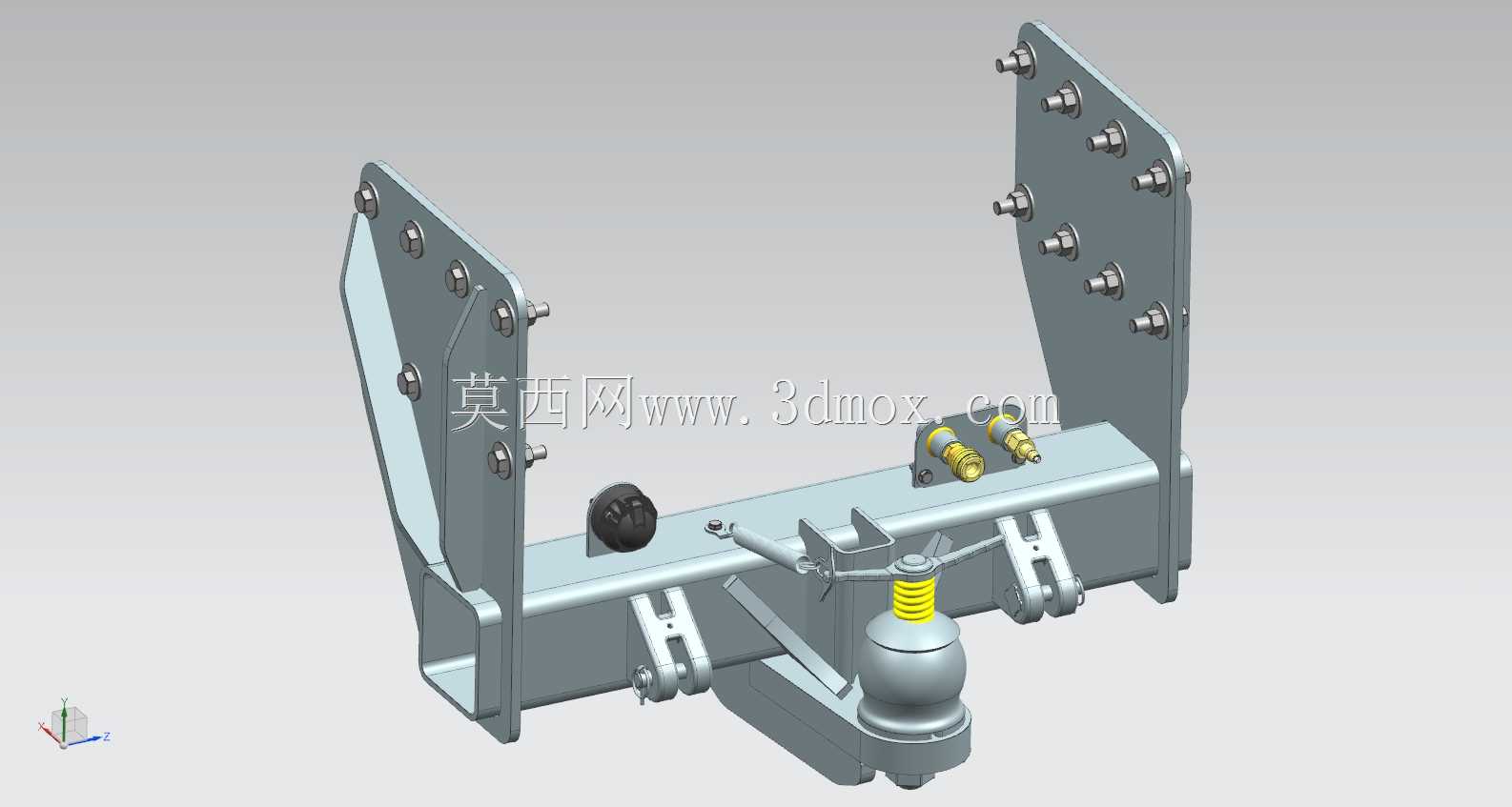

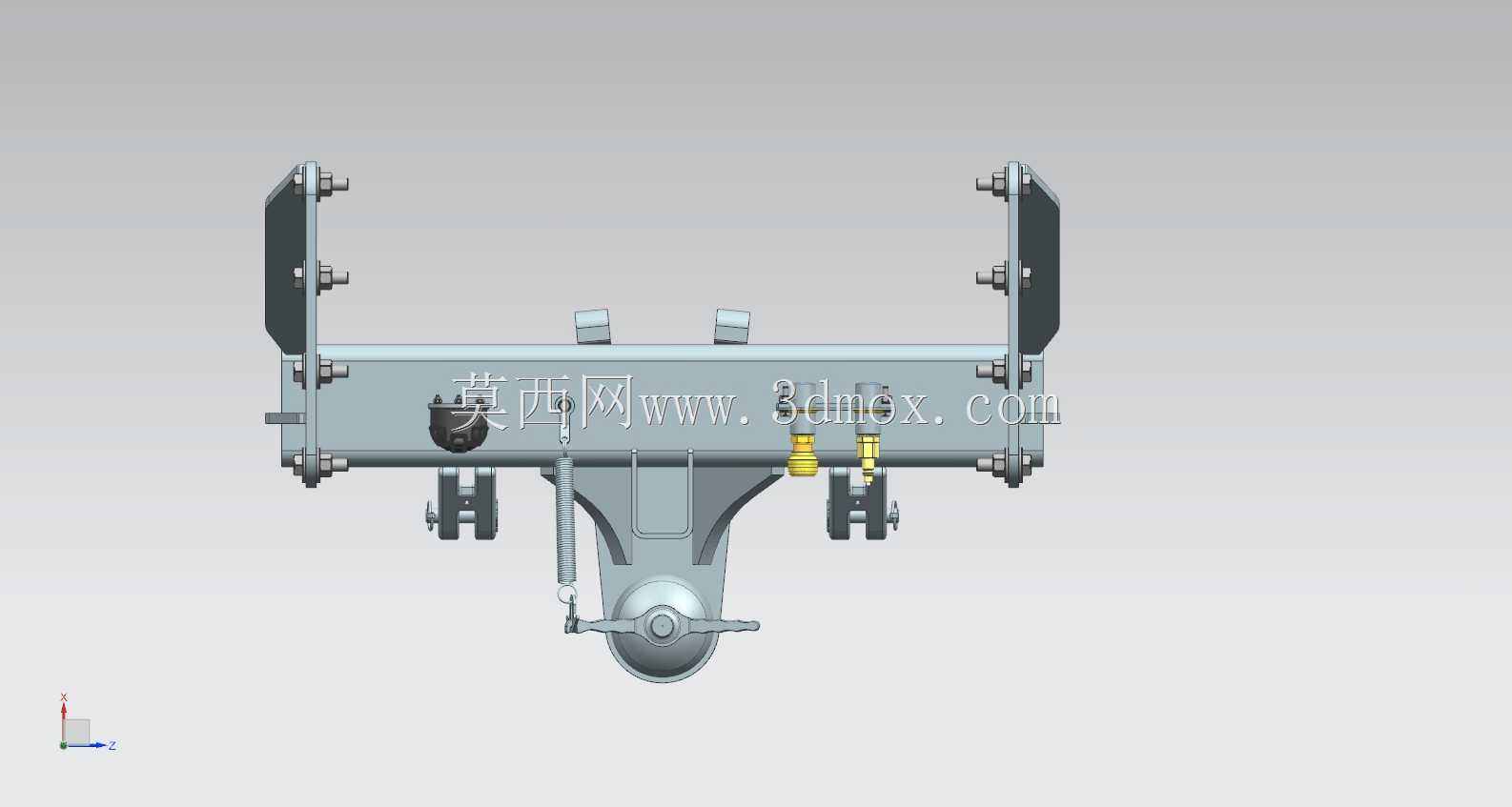

该挂接装置主要应用于重型商用车后挂牵引作业场景，适配物流干线运输、工程物料转运、特种作业挂车拖挂等实际工况，承担主车与挂车之间的机械连接、牵引力传递核心功能，是重型商用车实现拖挂作业不可或缺的关键连接部件。在实际道路行驶过程中，该装置需要承受车辆起步、加速、制动时的纵向冲击载荷，同时还要应对颠簸路面、转弯工况下产生的横向、垂向交变作用力，因此结构设计上充分考虑了重载工况下的强度冗余与连接可靠性。从功能特性来看，该装置采用对称式双侧安装支架结构，支架上预留多组螺栓安装孔位，可适配不同重型商用车车架尾部的安装孔距，安装时通过高强度螺栓将两侧支架与车架纵梁牢固连接，保证整体结构与车架的刚性连接。装置中部设置核心牵引连接座，集成了缓冲减震结构与锁止机构，其中缓冲弹簧组件可有效吸收行驶过程中挂车对主车的冲击载荷，降低车架与连接部位的应力集中，避免刚性连接在交变载荷下出现疲劳断裂风险；锁止机构采用快拆式安全锁设计，挂接操作时可快速实现牵引销的卡合锁止，同时配备双重保险限位结构，防止行驶过程中出现意外脱挂的安全隐患，解锁操作便捷，可单人完成挂接与脱挂作业，提升车辆调度周转效率。设计思路上，整体结构采用模块化设计思路，两侧支架、中部牵引座、缓冲组件、锁止机构均为独立可拆分单元，后期维护时可单独更换磨损部件，降低全生命周期使用成本；结构受力路径经过优化，牵引力从牵引座通过横向加强梁均匀传递至两侧安装支架，再分散到车架纵梁整体结构上，避免局部应力过大导致的结构变形。外形尺寸方面，该装置横向安装跨度适配主流重型商用车尾部车架宽度，安装支架的纵向高度可根据不同车型的车架离地高度进行适配调整，安装后牵引座中心高度符合重型挂车通用挂接高度标准，可兼容市面上多数同规格重型货运挂车、工程作业挂车的挂接需求，安装边界预留了足够的周边间隙，不会与车辆尾部的尾灯、后防护、线束管路等部件发生干涉，无需对原车尾部结构做大幅改动即可完成加装适配。
