优化结构的汽车电子油门踏板结构设计

这款油门踏板是乘用车辆驾驶舱操控系统的核心部件，安装于驾驶员座舱前方防火墙下方的脚踏区域，直接承接驾驶员的脚部踩踏动作，将机械位移信号转化为电信号传递给车辆电控单元，精准控制发动机节气门开度，实现车辆动力输出的线性调节，是驾驶员意图与车辆动力系统衔接的关键交互部件，直接影响驾驶操控的平顺性与行车安全。

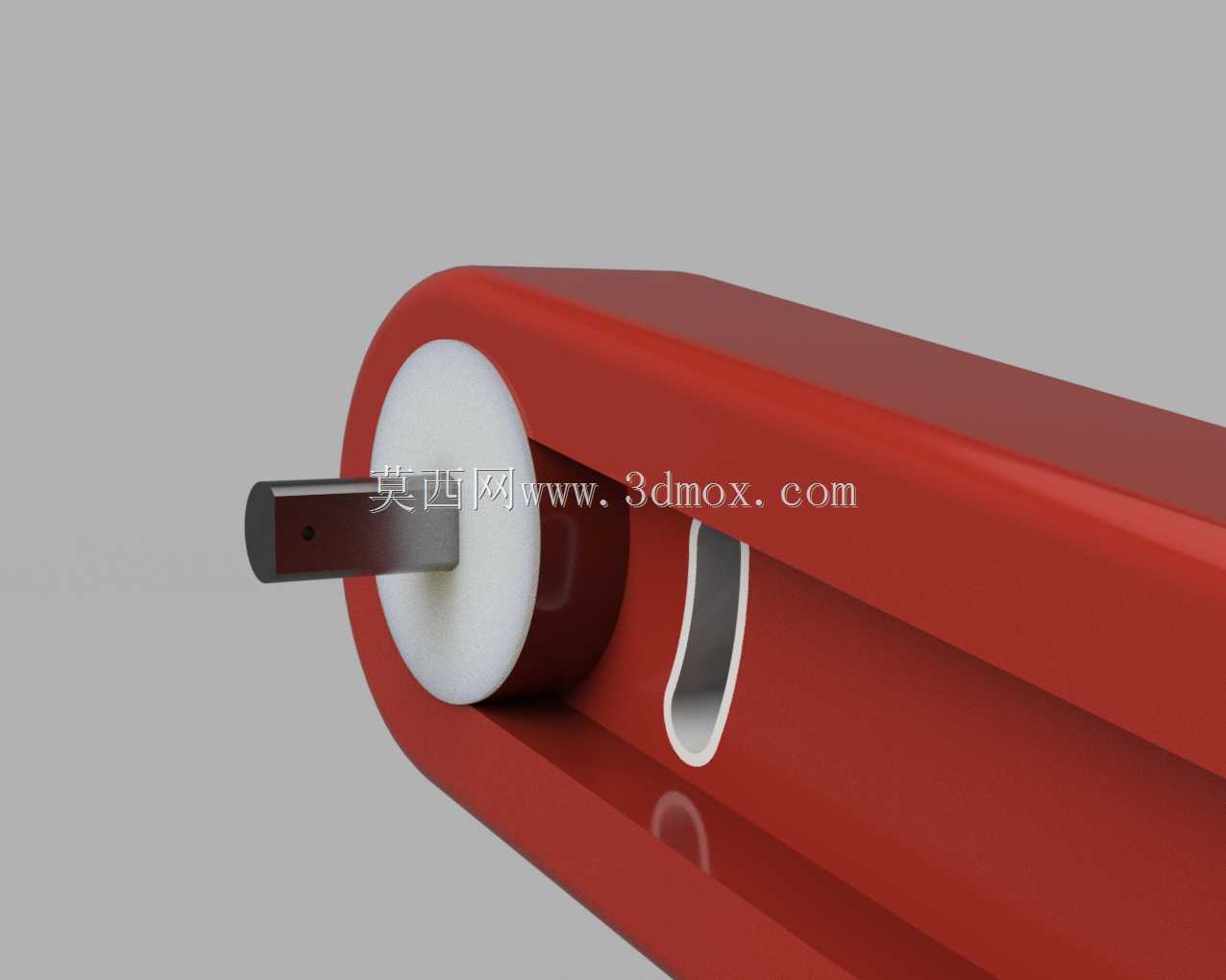

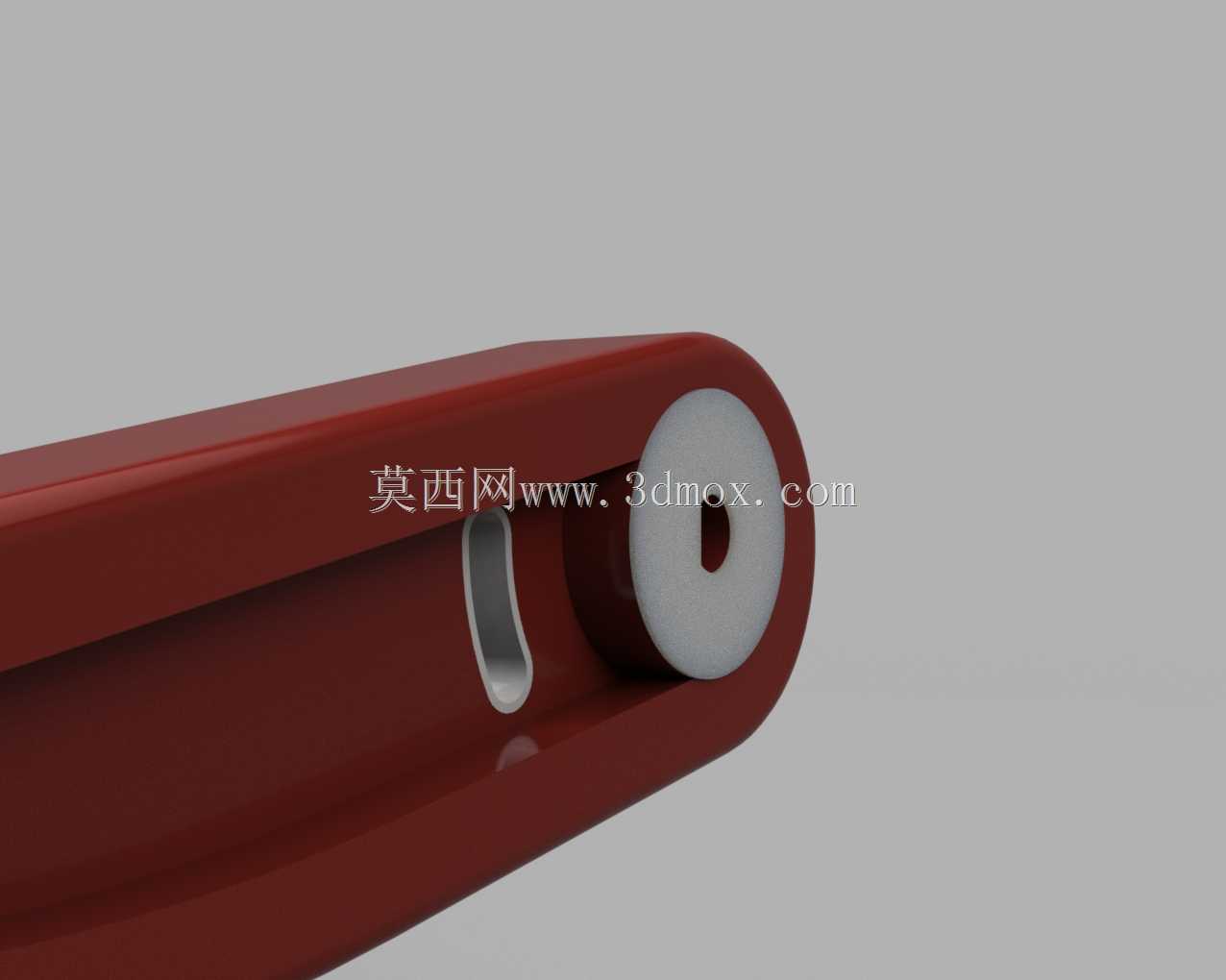

在功能特性设计上，这款踏板在基础摆臂结构上做了针对性的安全优化，在原有复位弹簧的安装位置增设了聚四氟乙烯垫圈，搭配两个M2规格的螺栓完成弹簧端的固定，有效降低弹簧往复转动过程中的摩擦损耗，避免长期使用后弹簧卡滞、复位失效的风险。设计中额外预留了压力传感器的安装位，可直接在弹簧下方、踏板受力核心区域集成简单压力传感模块，当弹簧出现失效故障、或是驾驶员脚部压力出现异常松动时，传感器可第一时间向车载电控单元发送信号，切断电位器供电，避免车辆出现失控加速的风险；同时设计方案也支持将原有平板弹簧替换为气弹簧结构，进一步降低结构失效带来的安全隐患，提升极端工况下的可靠性。

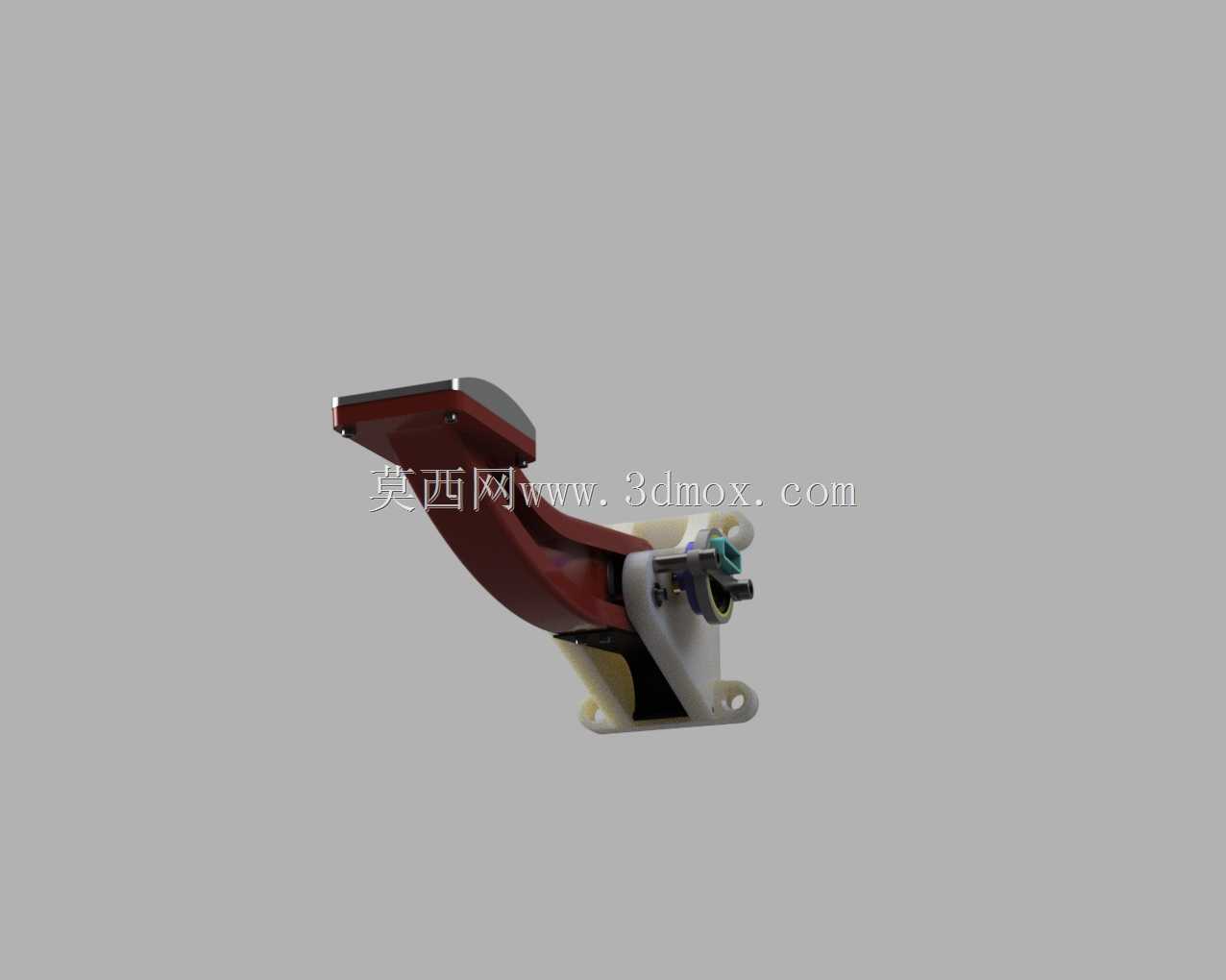

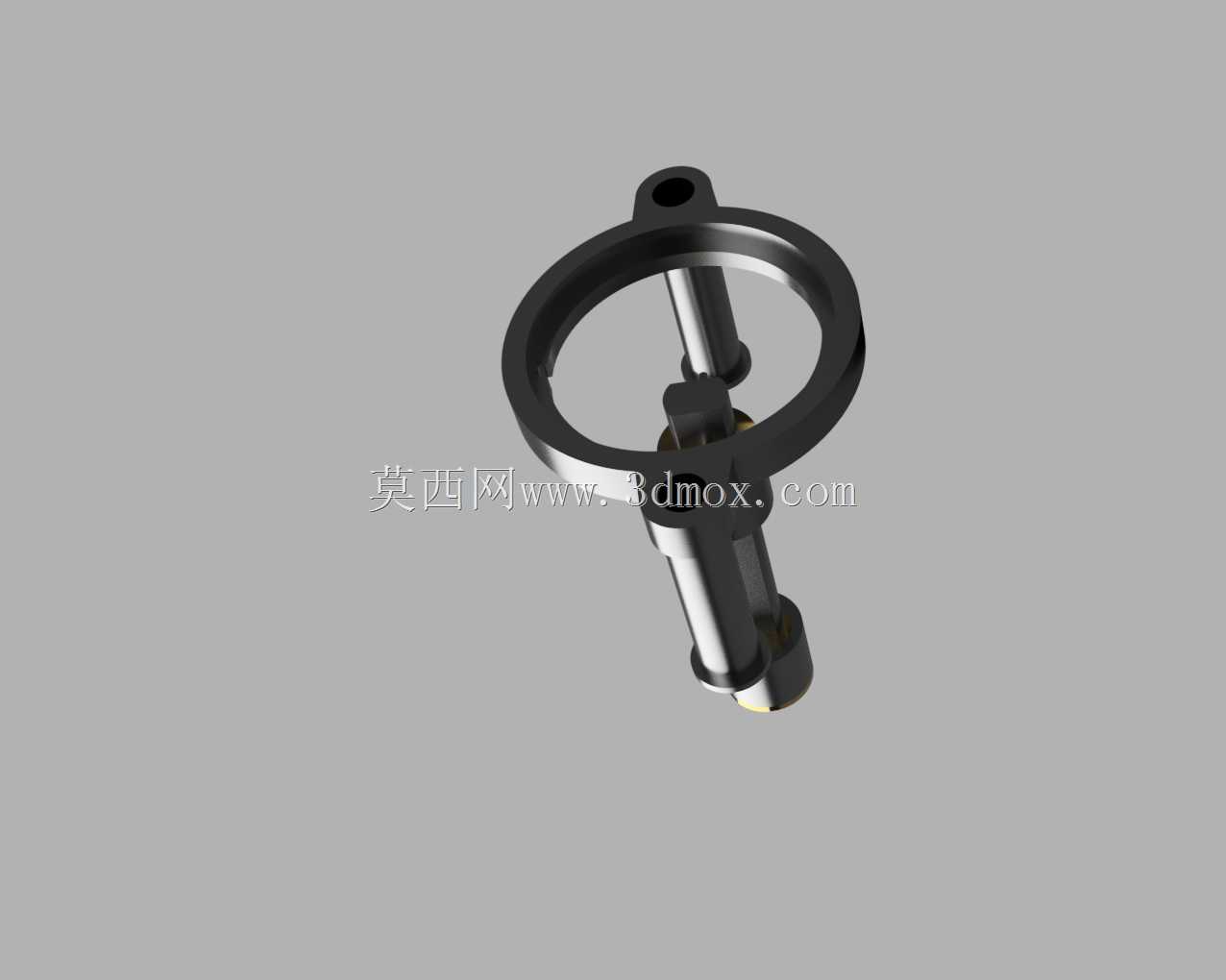

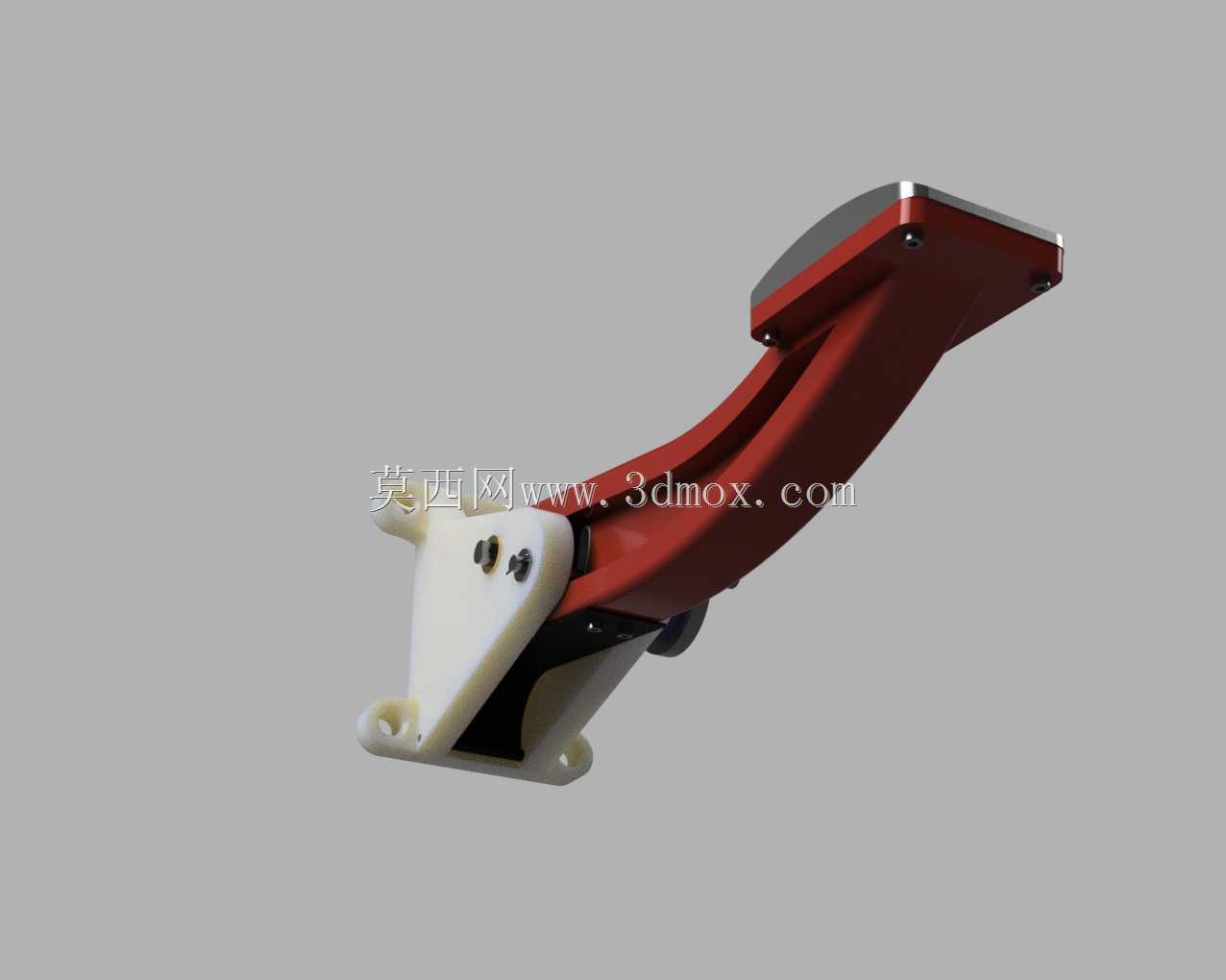

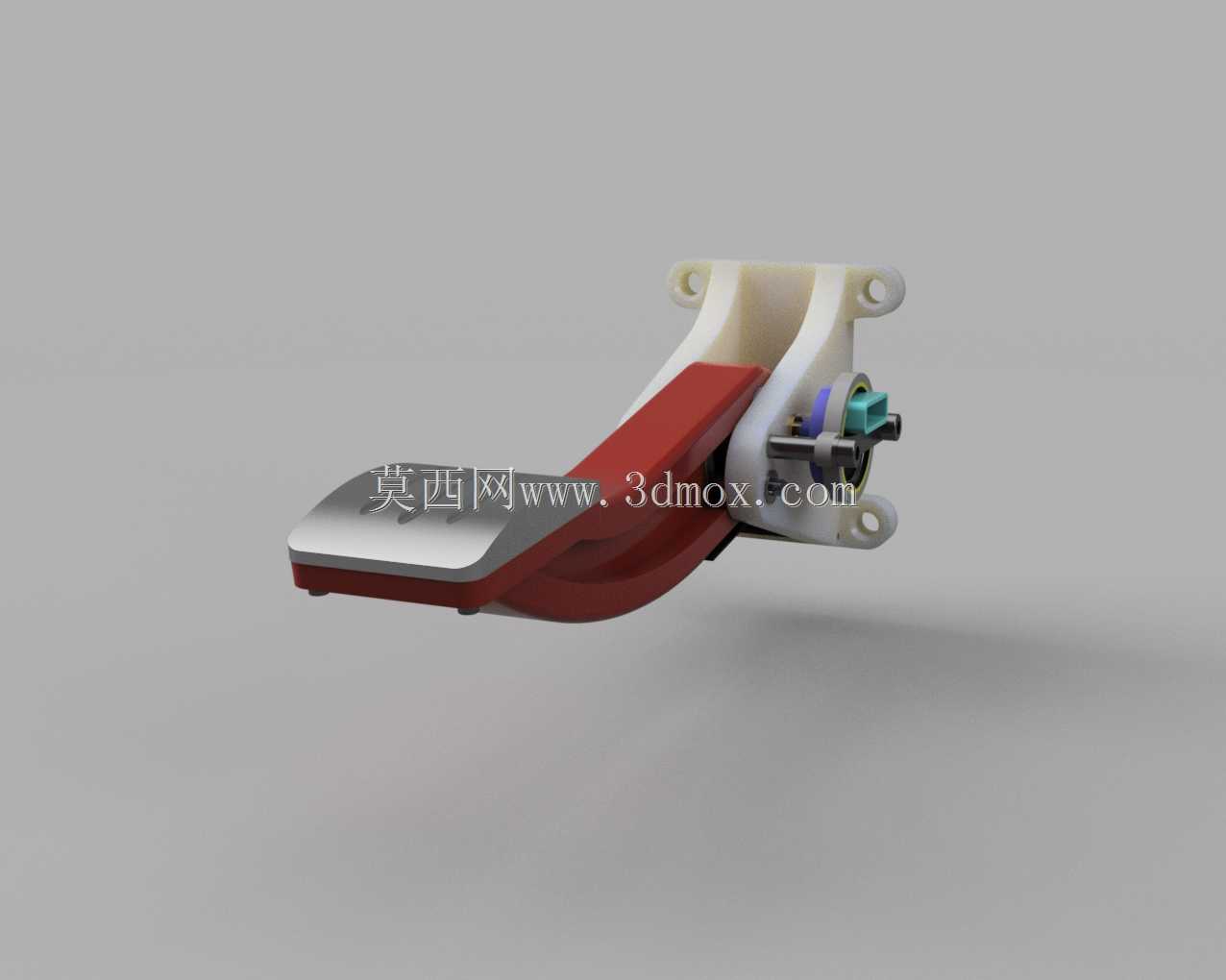

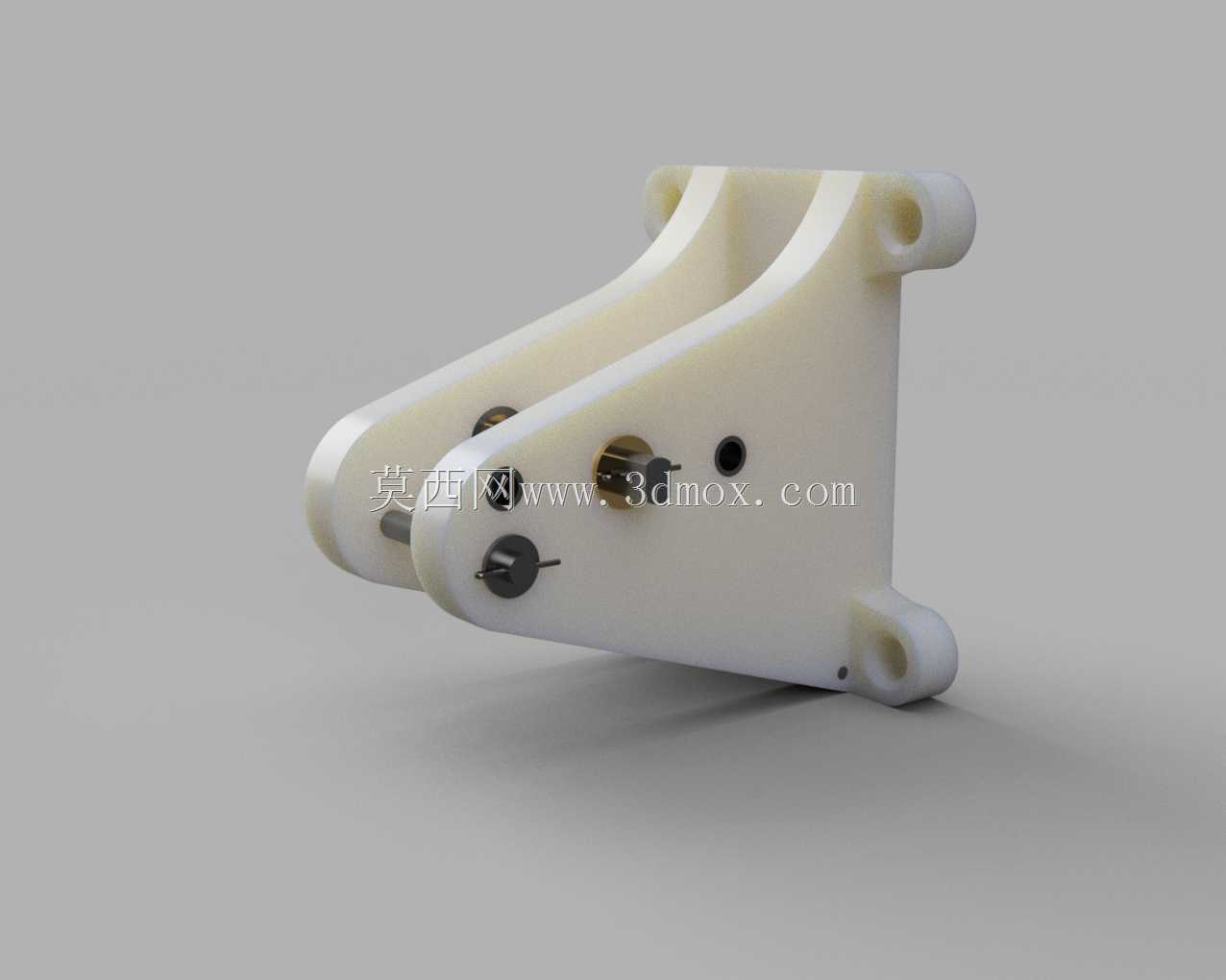

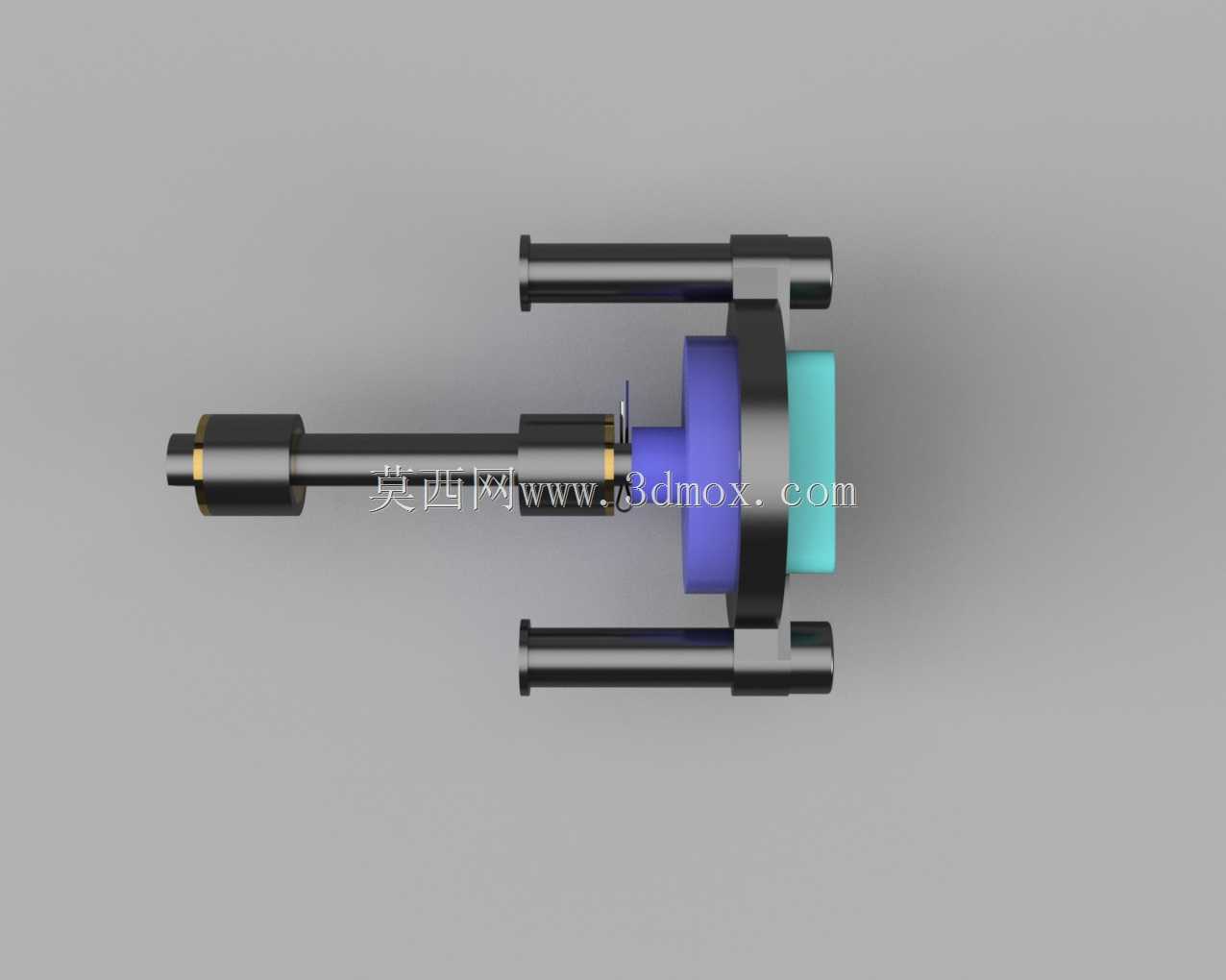

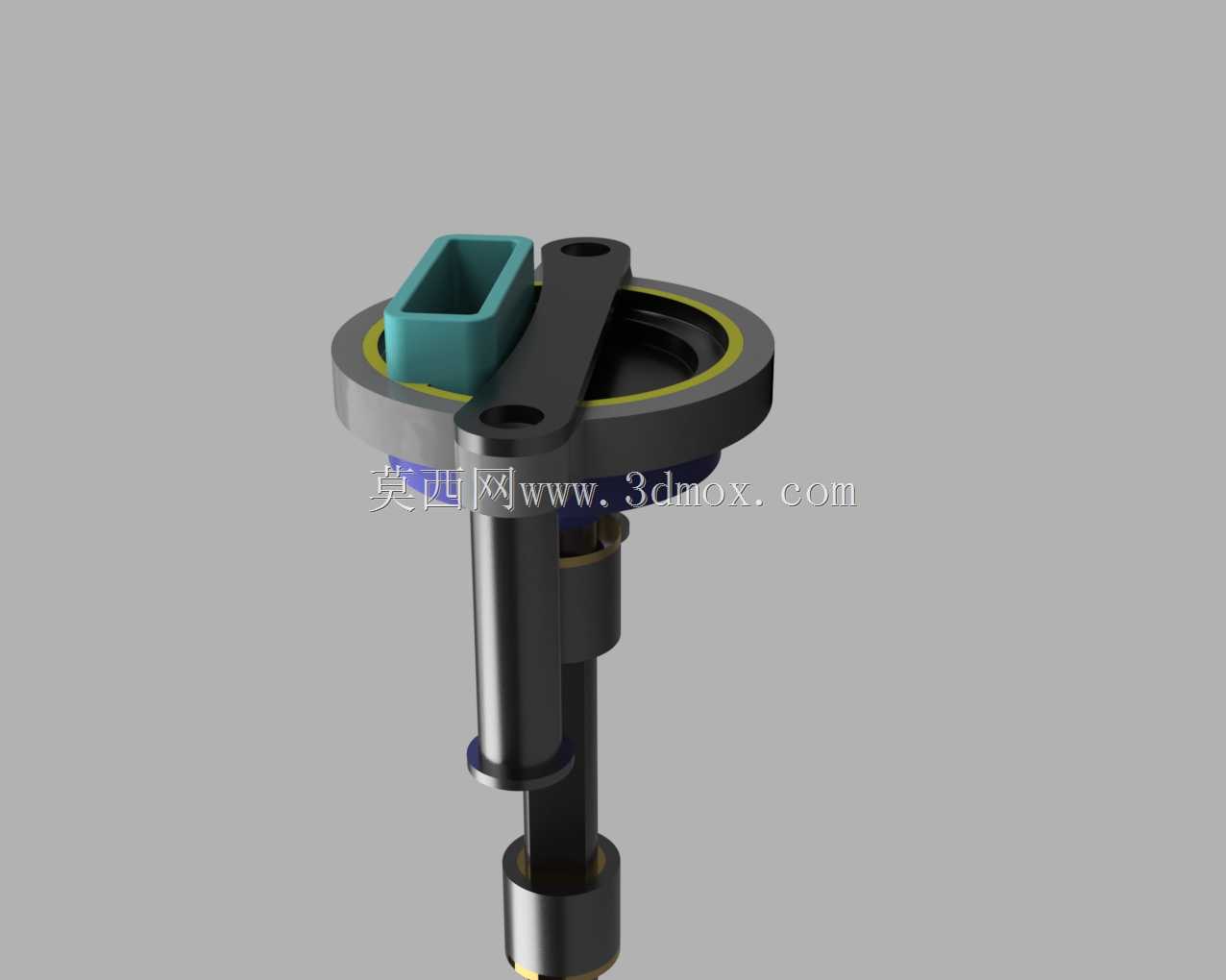

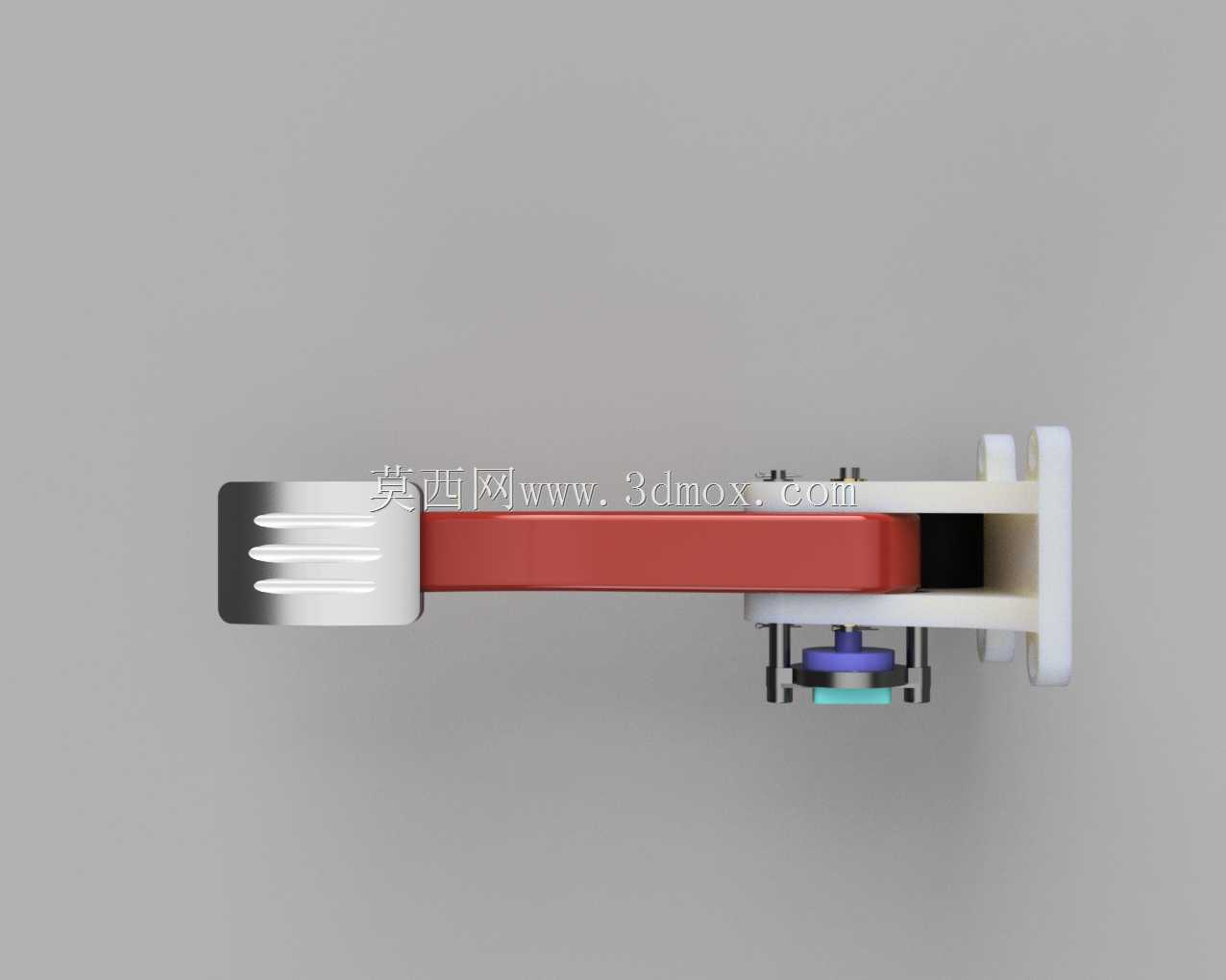

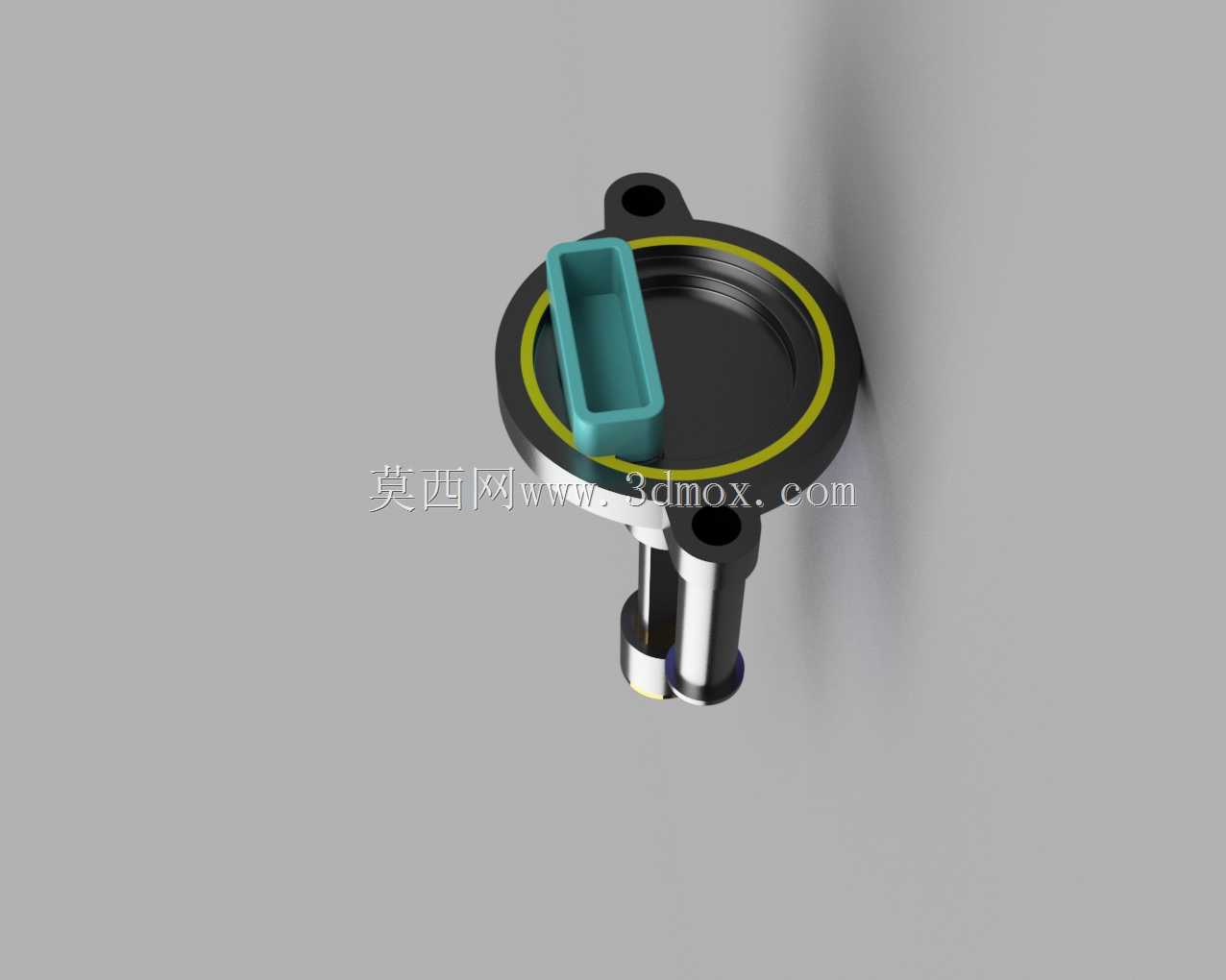

整体踏板的主体结构可采用钢、铝等金属材料切削加工成型，也可采用高玻纤含量的增强工程塑料注塑生产，适配不同成本定位的车型需求。装配过程中，扁弹簧向上推动踏板摆臂，在无外力踩踏时始终将踏板保持在初始0位，确保踩踏初始阶段的脚感反馈清晰线性，踏板整体的有效旋转行程控制在40度，该旋转角度由踏板与安装基座上的凸轮结构、限位切口共同保证，切出的运动切口处配套低摩擦系数的聚四氟乙烯衬套，减少摆臂往复转动的磨损量，延长部件使用寿命。传感总成作为独立模块安装在踏板基座上，通过两个M5规格的螺栓完成定位固定，电位计直接采集踏板转轴的转动角度信号，转轴处配套简易滑动轴承，轴承中的铜套可根据成本与耐磨需求替换为聚四氟乙烯材质，兼顾转动顺滑度与长期使用的稳定性。

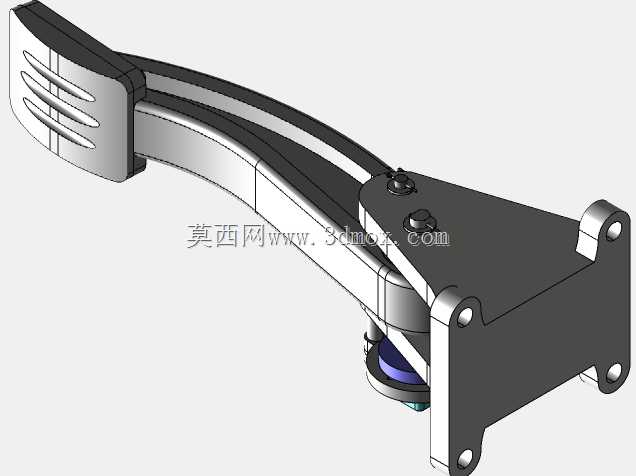

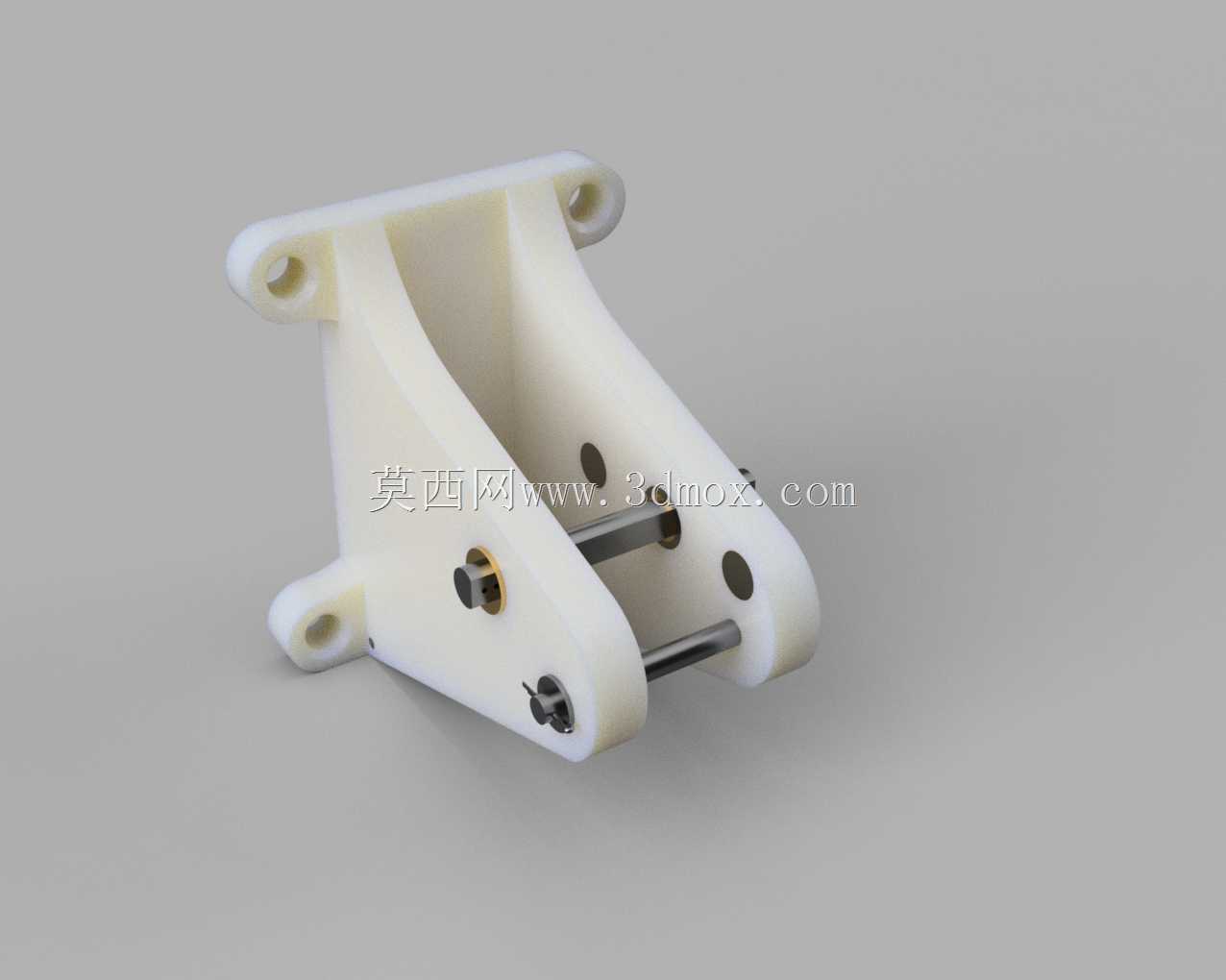

在安装边界上，踏板基座采用三点式安装耳结构，安装孔位的间距适配主流乘用车型防火墙的通用安装尺寸，整体外轮廓不会与周边的制动踏板、离合踏板、内饰护板产生运动干涉，踩踏过程中摆臂的运动轨迹完全处于驾驶员脚部的舒适操控区间，踏板踏面的弧度贴合普通人脚掌的自然踩踏角度，长时间操控不易产生脚部疲劳。
