双传感冗余式汽车油门踏板结构设计

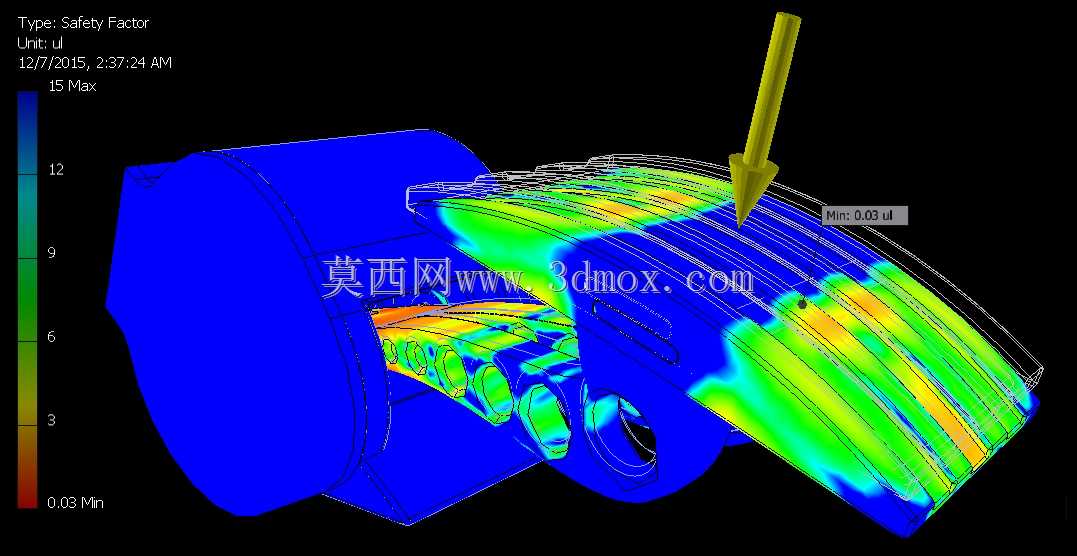

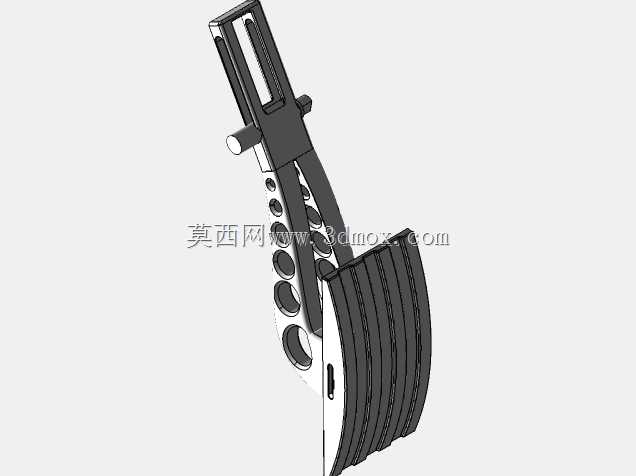

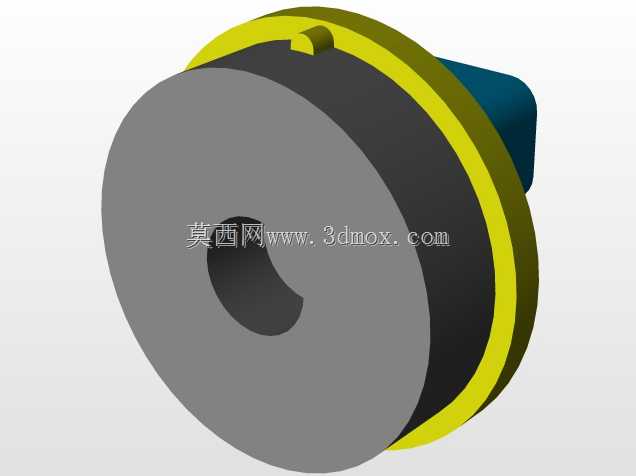

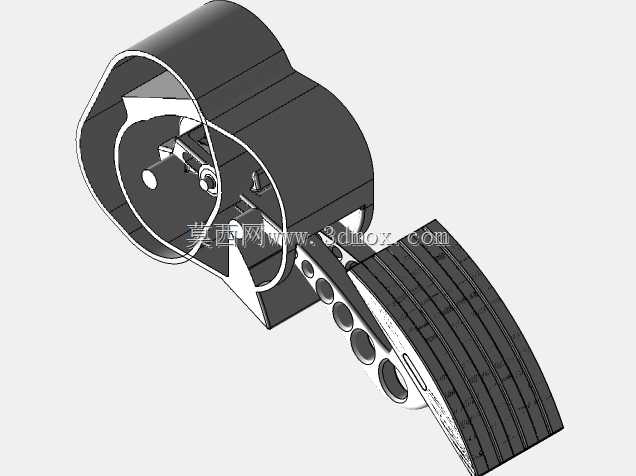

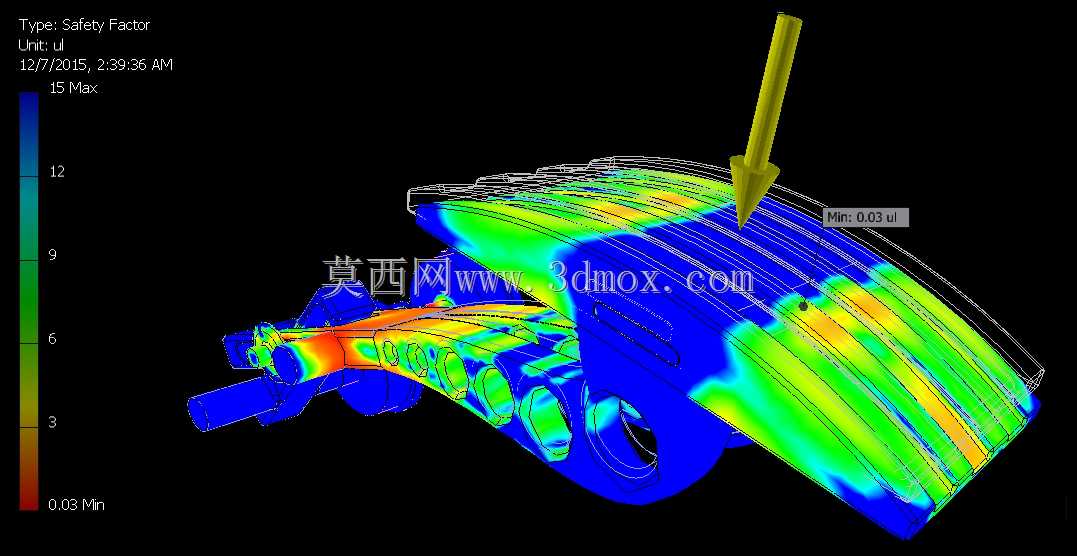

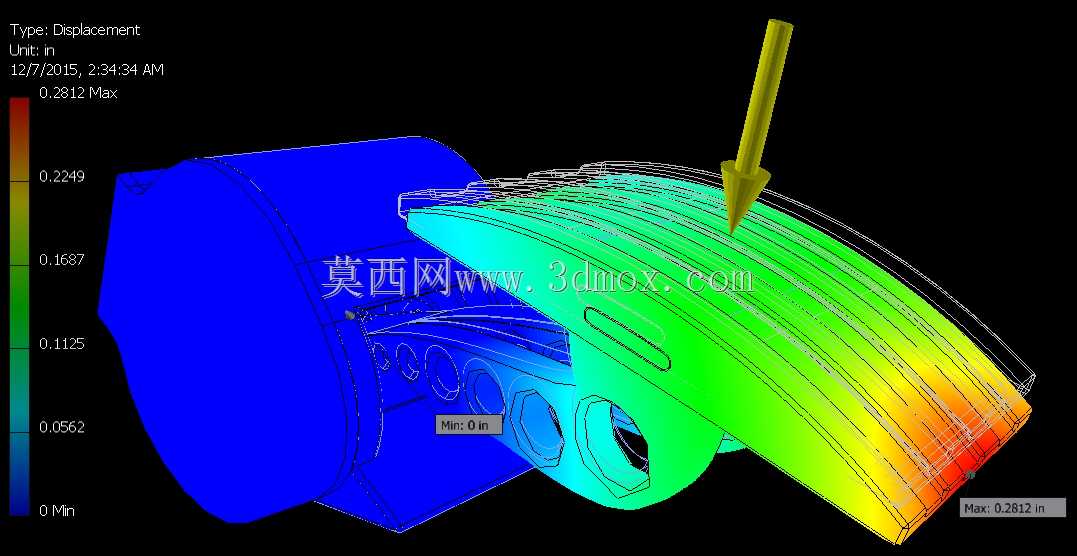

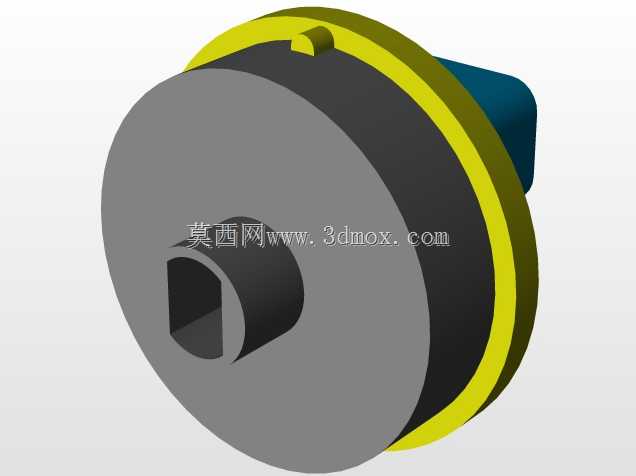

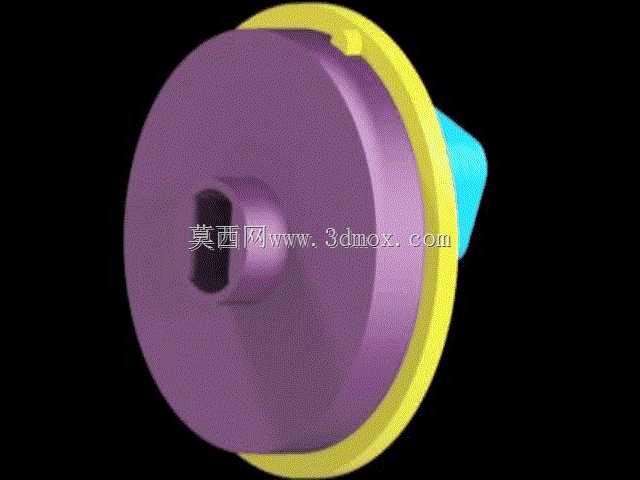

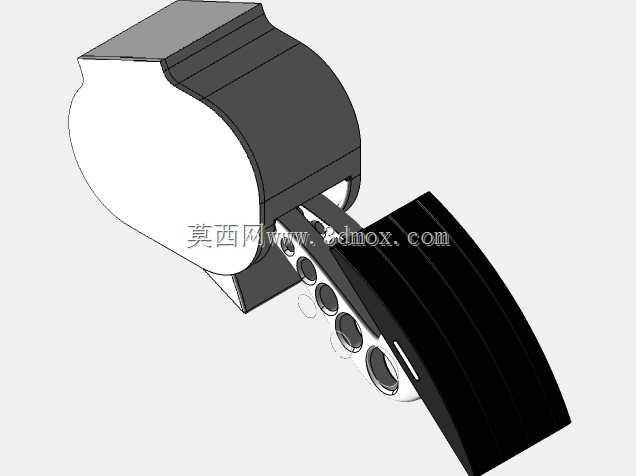

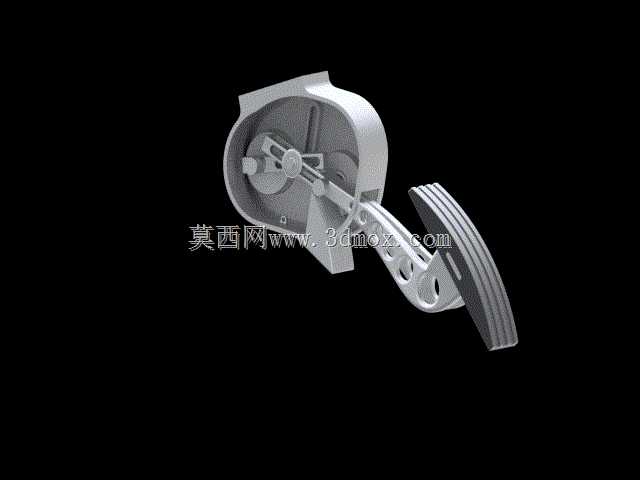

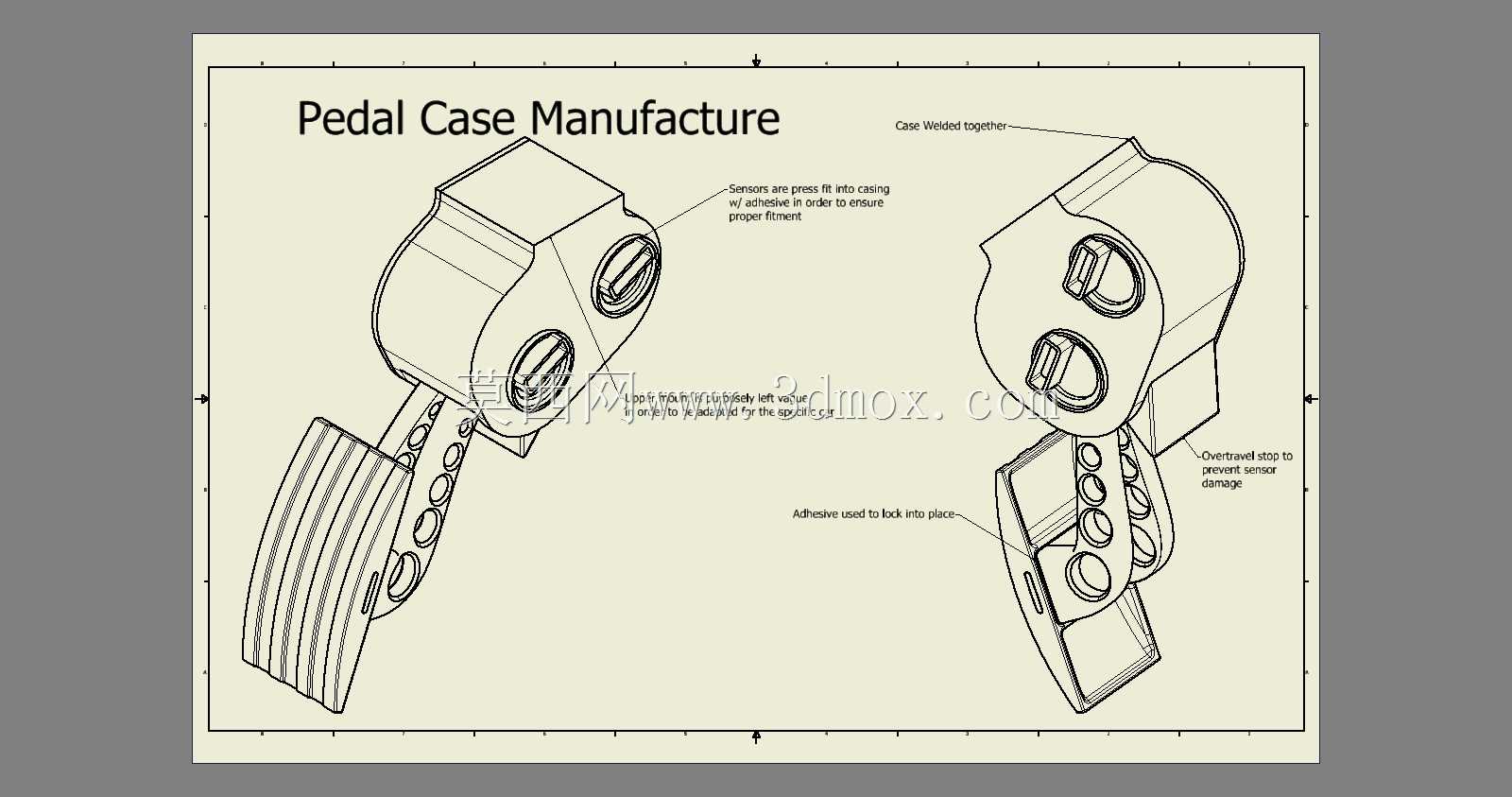

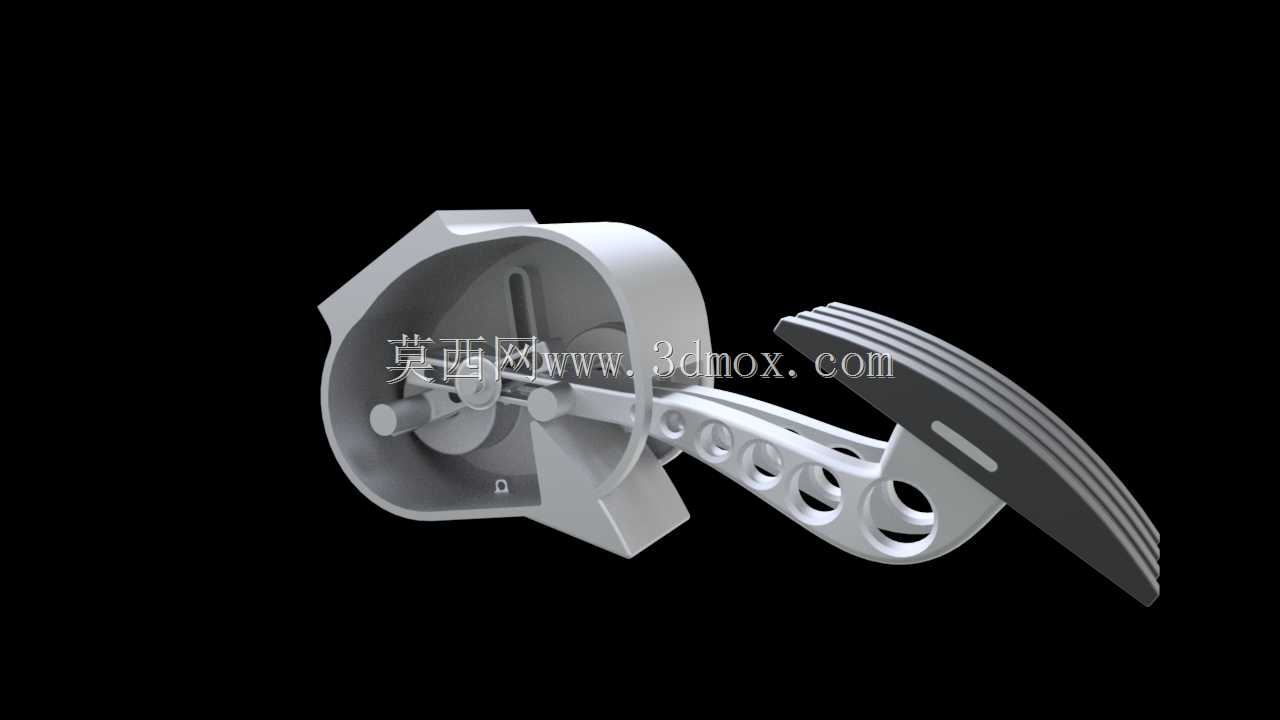

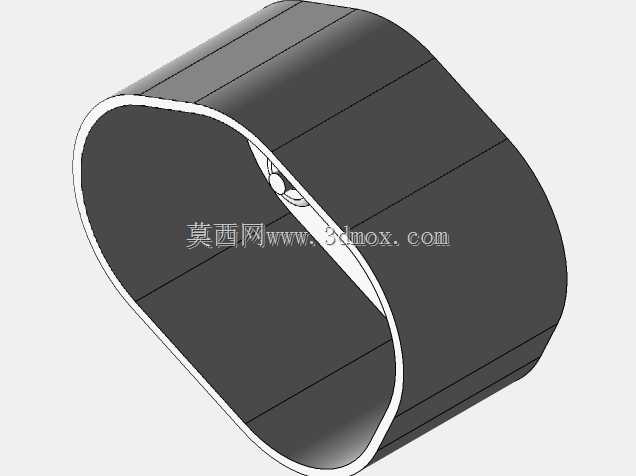

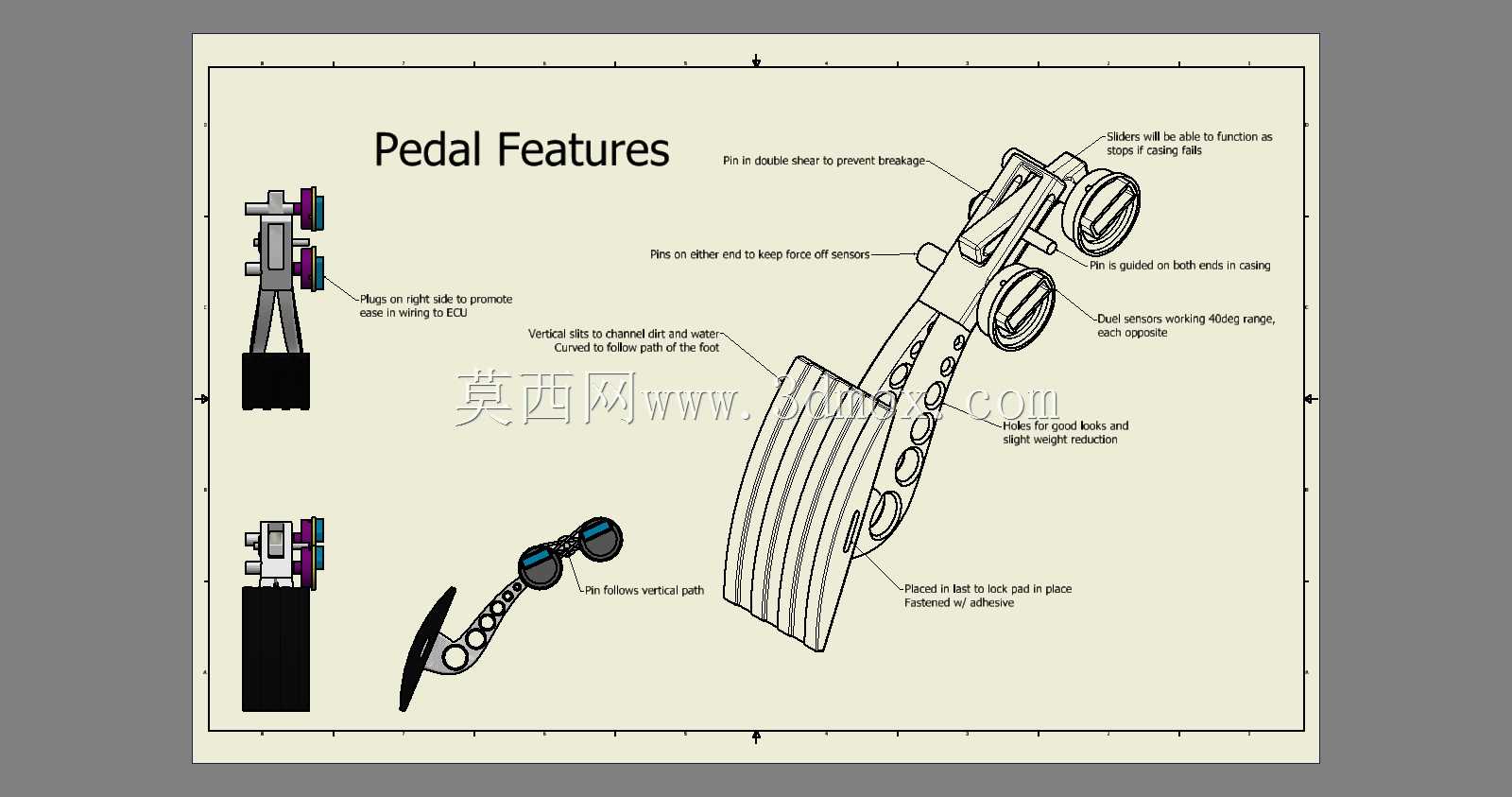

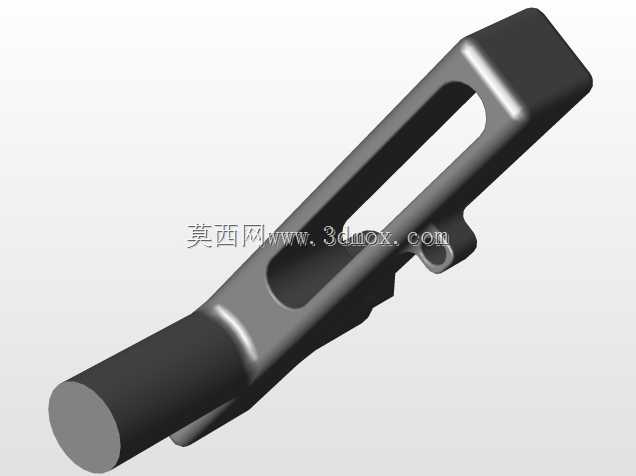

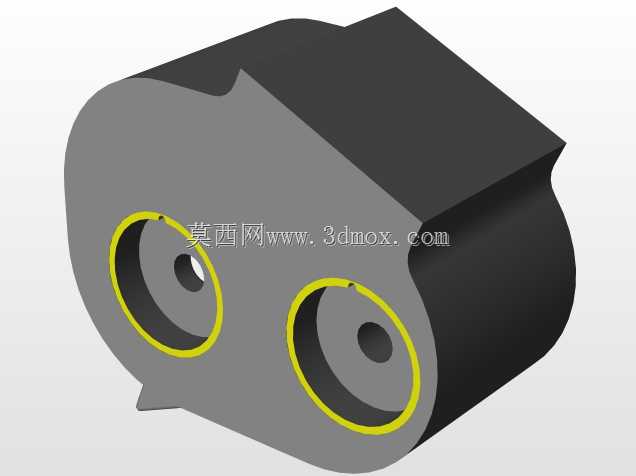

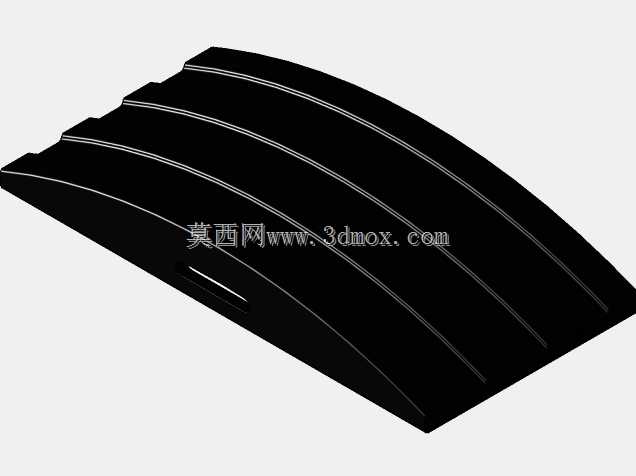

该油门踏板结构主要应用于民用乘用车辆与运动型车辆的驾驶舱操控区域，作为驾驶员动力请求的核心输入部件，承担着将驾驶员脚部踩踏动作转化为电信号传递至车辆ECU的核心功能，直接决定车辆动力输出的响应精度与行驶安全表现。在实际使用场景中，踏板需要适配不同车型的驾驶舱布局，安装位置位于驾驶员右脚操控区域，采用悬挂式安装结构，整体安装边界预留了适配不同车型座椅位置的调整余量，安装点位可根据车型内饰布局做小幅适配调整，无需大幅改动驾驶舱内部结构。产品核心功能特性上采用了双传感器冗余设计，区别于传统单传感器油门结构，双路信号输出可同时向ECU传递两组踏板位置数据，能够大幅提升位置测量的精准度，同时额外的回传传感通道可有效提升部件可靠性与安全冗余，即便单路信号出现异常，另一路信号仍可保障基础油门功能正常运行，避免行车过程中出现动力失控风险。踏板主体采用缩醛树脂与铝合金组合结构，外壳部分采用焊接工艺实现刚性连接，踏板表面设置防滑纹理结构，可保障脚部踩踏时的摩擦力，避免鞋底打滑引发的操控失误；踏板内部通过组件内的孔位结构提供踩踏复位所需的阻尼力，当踏板承受250磅踩踏力时仅会出现轻微形变，仍可保持功能有效性，完全覆盖日常驾驶的踩踏受力范围，踏板可耐受最高120摄氏度的工作温度，适配驾驶舱内夏季高温、发动机热辐射等复杂温度环境。设计思路上优先平衡了创新结构与实用可用性的边界，没有为了追求结构创新牺牲部件的耐用性与适配性，悬挂式的安装结构可让核心电子元件尽可能远离地面扬尘与鞋屑堆积区域，减少异物侵入引发的元件故障，延长部件整体使用寿命，使其使用寿命可与车辆其他核心部件保持一致，既可以适配经济型家用车的成本控制需求，提供稳定可靠的基础油门控制功能，也可以满足运动型车辆对踏板精度、踩踏反馈线性度的更高要求，适配激烈驾驶场景下的精准动力控制需求。传感器模块通过附加粘合剂压装到踏板主体结构中，保障位置测量的准确性，整体结构可适配铣削、3D打印、注射成型等多种加工制造工艺，便于不同产能规模的生产场景落地。
