带抽芯结构功能测试塑料注塑模具

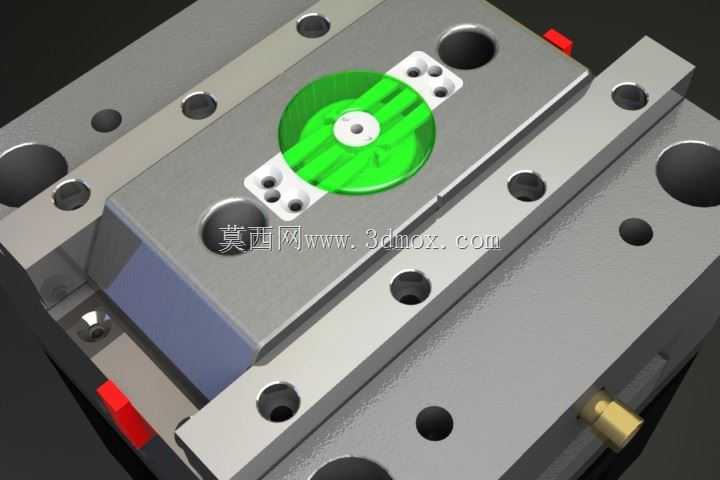

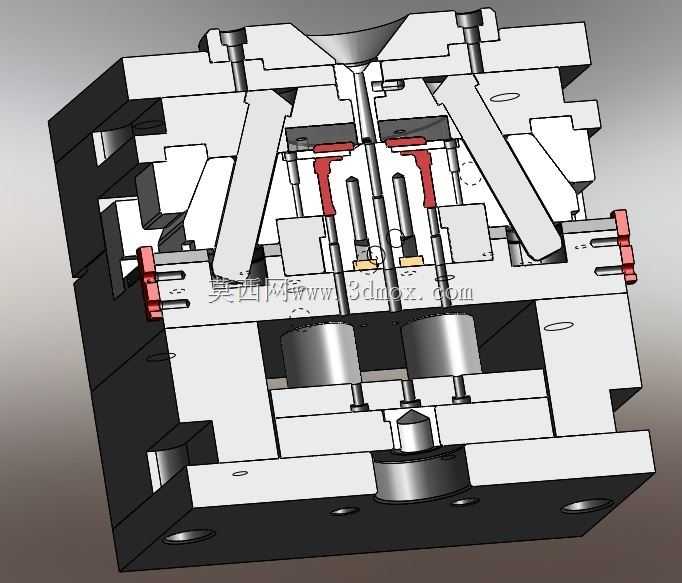

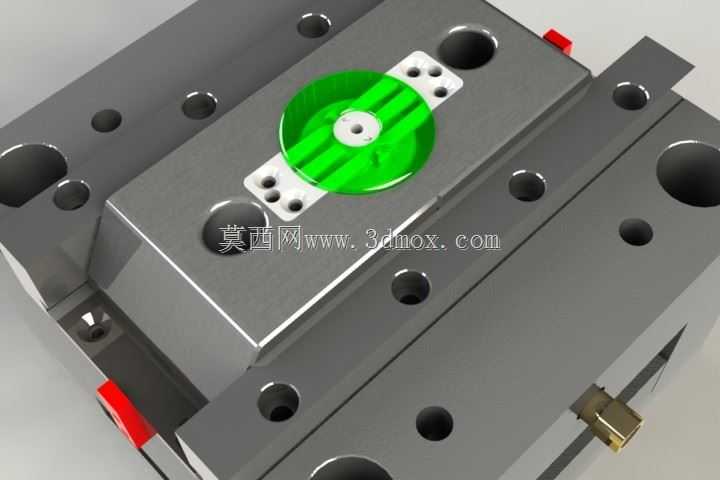

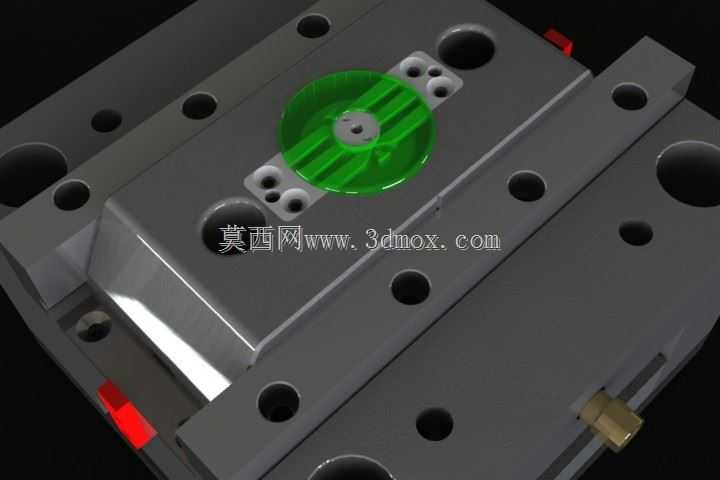

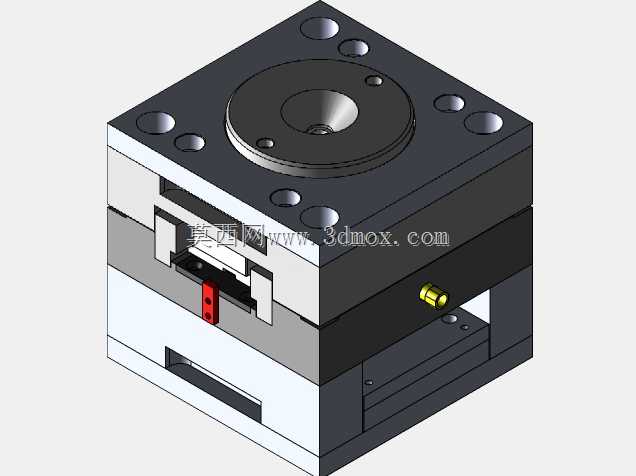

该套模具为带侧向抽芯机构的塑料件注塑成型工装，主要应用于小批量塑料功能样件的试制生产场景，可在产品研发阶段完成塑料件的尺寸验证、装配匹配测试与基础功能校验，帮助研发团队快速获取实物样件，缩短产品开发的迭代周期，避免直接开量产模带来的设计风险与成本损耗。模具整体采用模架标准化搭配定制型芯型腔的设计思路，上下模部分通过导柱导套实现精准合模导向，保证合模过程中动定模的对位精度，控制成型件的壁厚均匀性与尺寸公差。侧向抽芯机构采用斜导柱驱动的滑块结构，针对塑料件侧面的倒扣特征设计，开模过程中斜导柱带动侧滑块完成侧向抽芯动作，避免成型件顶出时出现倒扣拉伤、变形的问题，抽芯行程经过精准核算，既保证倒扣特征完全脱离型芯，又控制滑块运行距离避免与周边结构发生干涉。模具内部设置了独立的冷却流道布局，围绕型芯与型腔的成型面均匀排布，可在注塑保压完成后快速带走型腔内的热量，缩短塑料熔体的冷却固化时间，提升单次注塑循环的生产效率，同时均匀的冷却布局可减少成型件因冷却不均产生的翘曲、缩痕缺陷，保证样件的尺寸稳定性。顶出机构采用多顶杆均匀排布的设计，顶出力作用点避开成型件的外观面与薄壁薄弱位置，顶出过程中各顶杆同步动作，避免成型件顶出时出现局部顶白、顶穿的问题。模具的安装边界适配常规卧式注塑机的装模尺寸，上下模的安装孔位、定位圈尺寸与主流注塑机的装模参数匹配，无需额外改装即可直接装夹上机，浇口采用侧浇口进料形式，熔体填充过程中流动平稳，可有效减少填充过程中的气纹、熔接痕缺陷，保证成型样件的外观质量与结构强度，满足功能测试阶段对样件的性能验证需求。
