多腔平衡式注塑成型模具结构设计

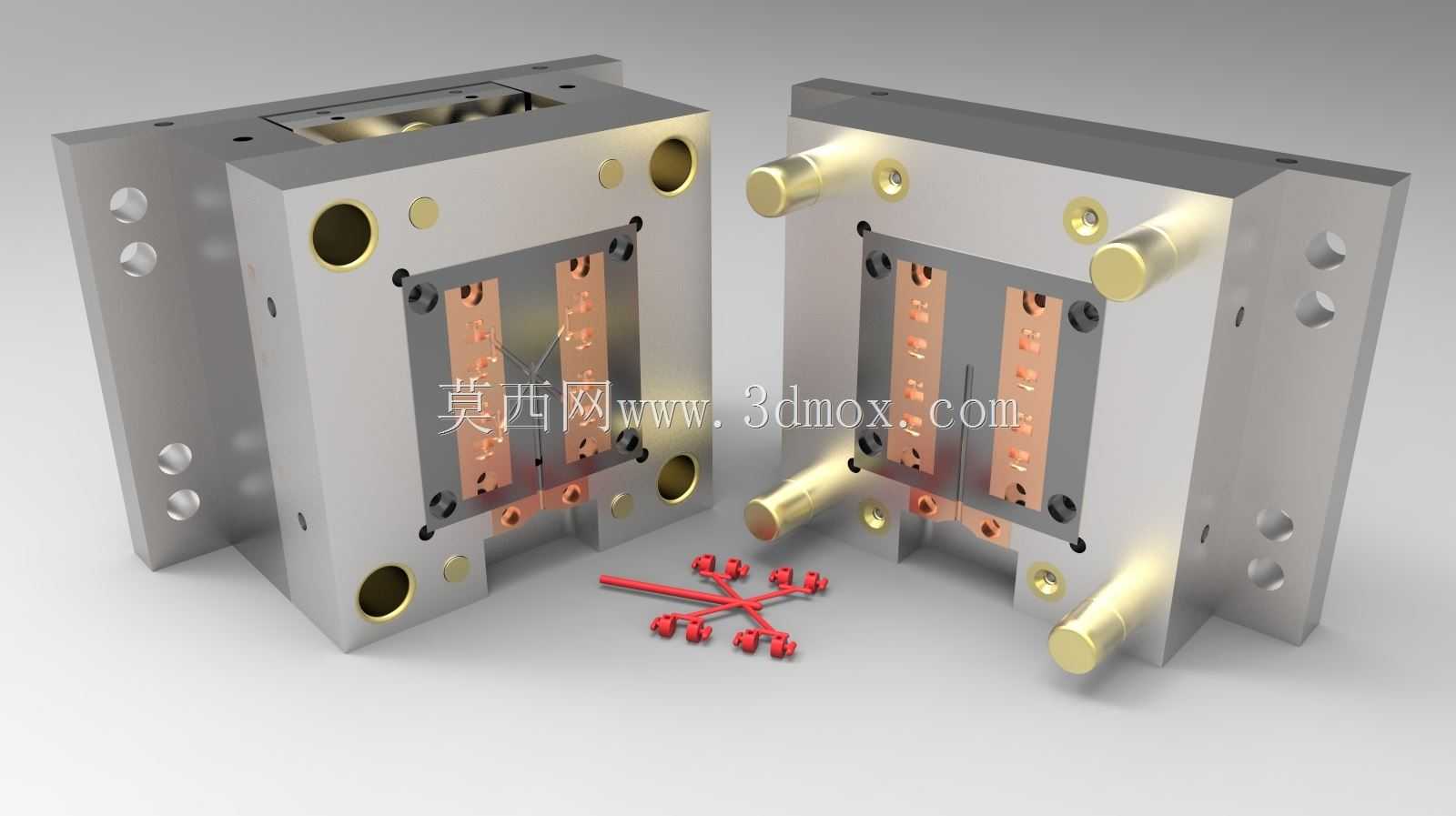

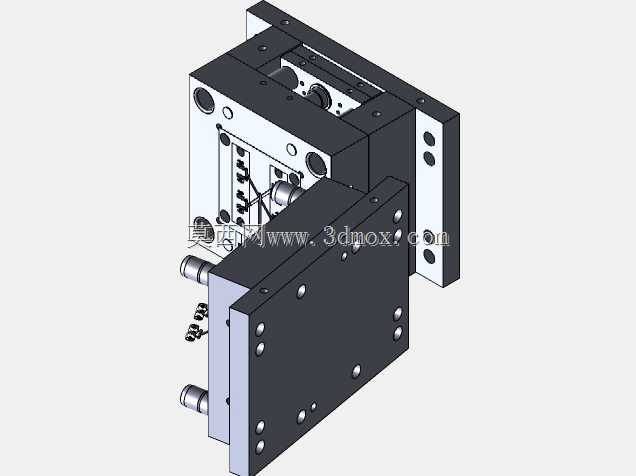

这套注塑模具主要应用于小型塑料结构件的批量注塑生产场景，适配卧式注塑机安装使用，可在日用塑料配件、小型电子塑料外壳、玩具塑料零件等生产场景中完成连续注塑作业，能够在单模次内完成多件同规格塑料产品的成型，有效提升单批次生产效率，降低单位产品的成型能耗与人工成本。模具采用标准两板模结构布局，分为定模侧与动模侧两个核心部分，定模侧负责对接注塑机射嘴完成熔融塑料的注入，动模侧随注塑机开合模机构完成动作，实现产品的冷却定型与顶出脱模。模具的成型区域采用对称式多腔布局，分流道采用平衡式排布设计，能够保证熔融塑料在注入各个型腔时的压力、流速、填充时间保持一致，避免出现多腔产品填充不均、缺胶、飞边、内应力差异过大等成型缺陷，保证同批次成型产品的尺寸精度与外观质量统一。模具的导向部件采用高精度导柱导套配合结构，导柱分布在模架四角位置，配合带自润滑特性的导套，能够在开合模过程中保证动定模的对中精度，避免合模错位导致的型腔碰伤、产品偏心等问题，同时承受合模过程中的侧向偏移力，延长模具整体使用寿命。冷却系统采用随形水路设计，在型腔、型芯内部贴近成型面的位置布置循环冷却水道，能够在注塑填充完成后快速带走熔融塑料的热量，缩短产品冷却定型时间，同时保证成型区域各位置温度均匀，避免产品因冷却不均出现翘曲、缩痕等变形问题。浇注系统末端设置冷料穴，能够储存注塑过程中前端冷却的冷料，避免冷料进入型腔影响产品外观与力学性能。模具的安装边界完全适配常规卧式注塑机的装模尺寸，模架四周预留标准的压板安装槽，可快速完成在注塑机模板上的固定，定位圈采用标准尺寸设计，能够与注塑机射嘴定位孔精准对接，避免射胶漏胶问题。整套模具的结构设计兼顾了生产效率、成型精度与维护便利性，易磨损的成型镶件采用分体式设计，后续出现磨损或需要更换产品规格时，仅需更换对应镶件即可，无需整体更换模架，有效降低生产过程中的模具维护成本。
