多腔精密注塑缓冲件模具结构设计

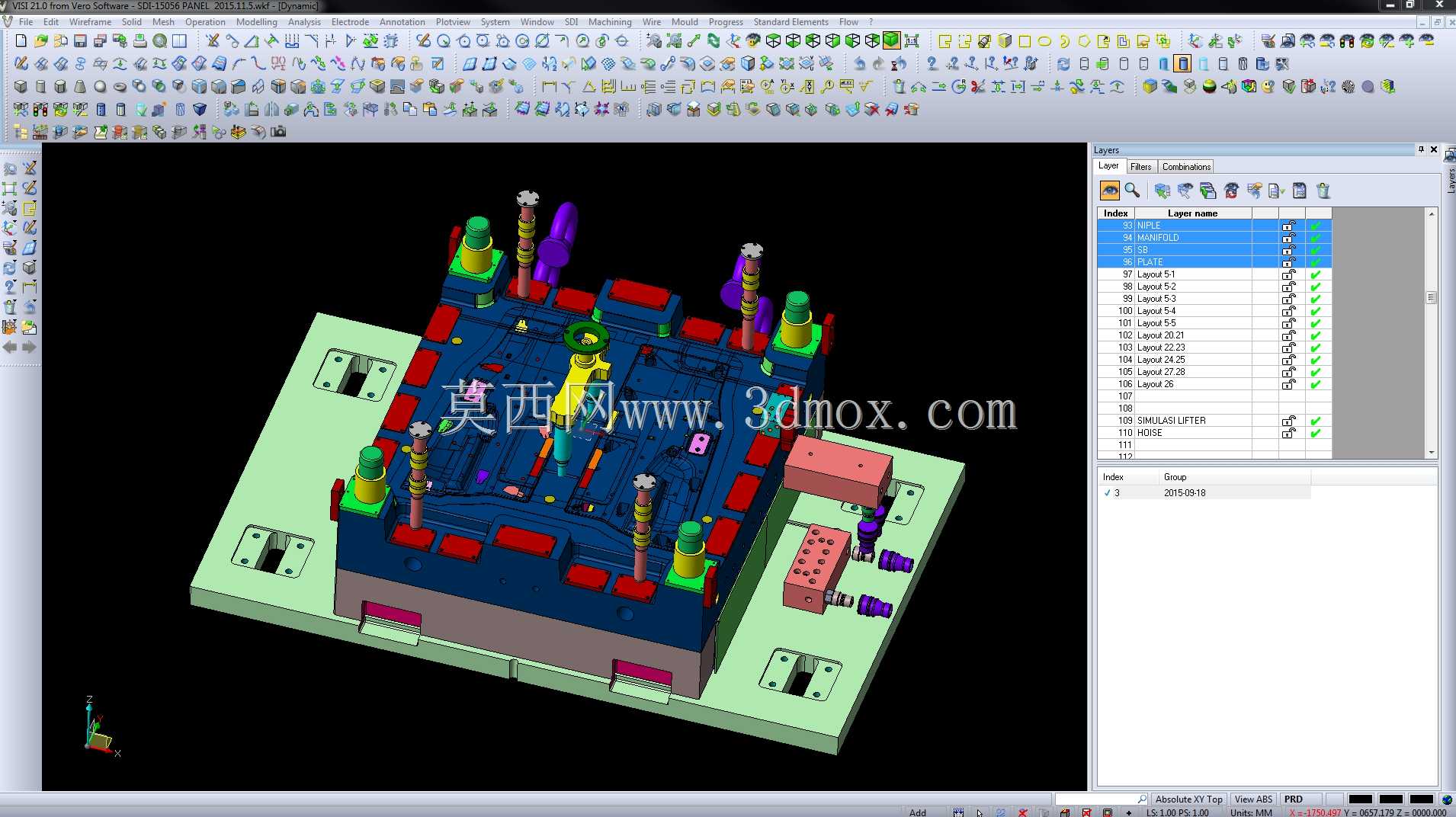

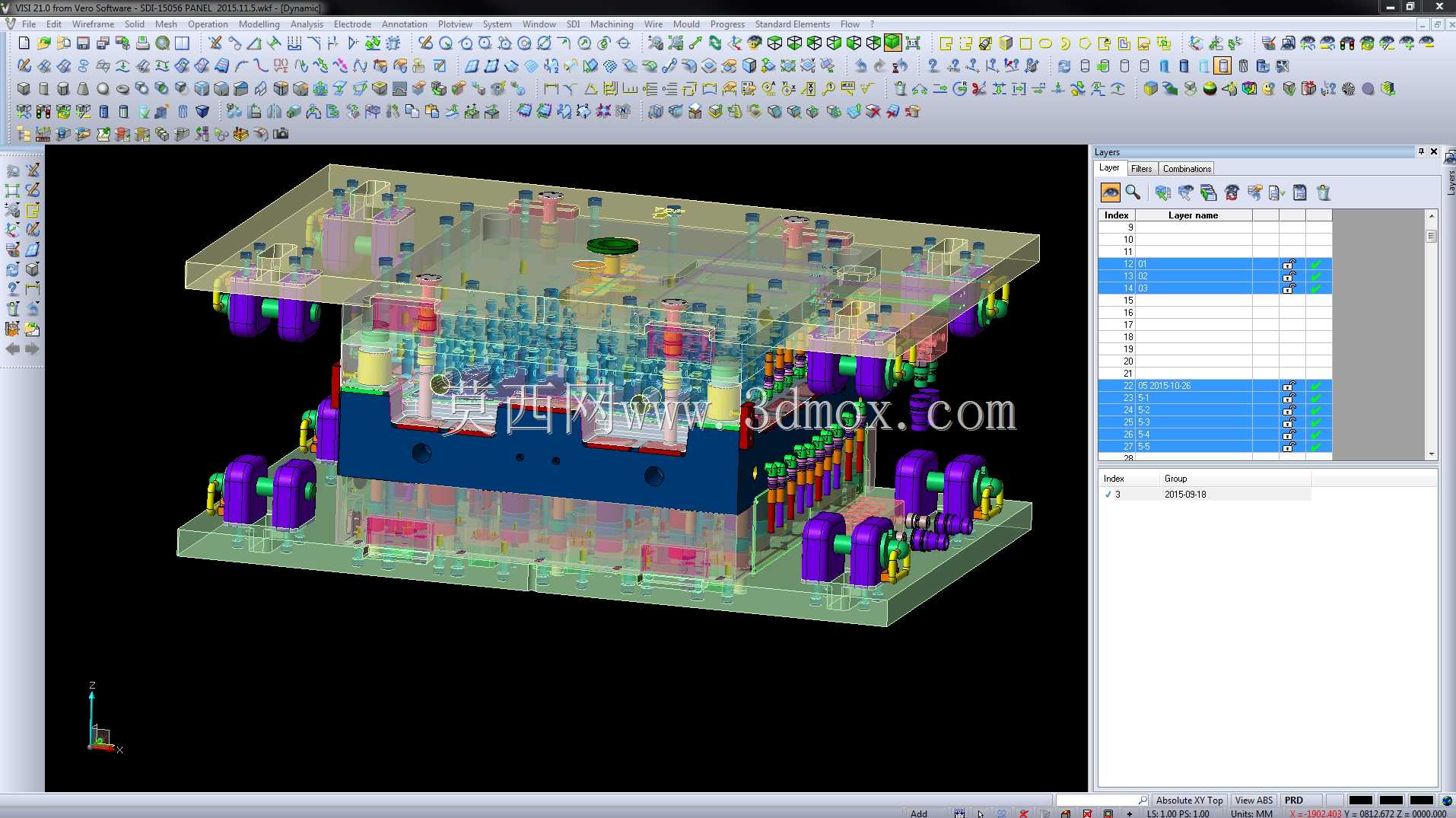

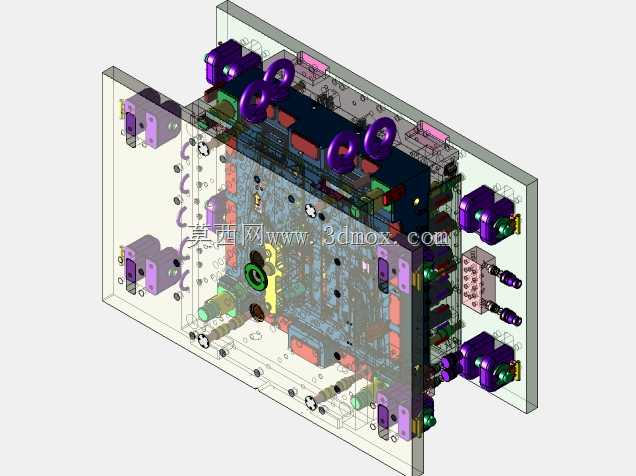

这套模具主要应用于消费电子、小型家电领域的缓冲类塑胶配件批量生产场景，这类缓冲件多采用弹性改性塑胶原料，用于设备内部结构的减震、限位、吸能防护，避免装配后部件硬接触产生异响或应力损坏，在日常量产中需要兼顾成型效率与产品尺寸一致性，因此模具采用了多腔排布的结构设计，单次开模即可完成多件产品的注塑成型，大幅提升单位时间的产出效率，适配规模化量产的产能需求。从功能特性来看，模具设置了完整的浇注系统、冷却回路与顶出机构，浇注流道采用平衡式排布设计，确保熔融塑胶能够均匀填充每一个模腔，避免不同模腔的产品出现缺胶、飞边、收缩率不一致的问题；冷却回路环绕模腔核心区域布置，能够在注塑保压完成后快速带走热量，缩短成型周期，同时控制模温均匀性，减少产品翘曲变形的概率；顶出机构采用多顶针配合直顶的组合方式，顶出力分布均匀，避免顶出过程中对软质缓冲件表面造成顶白、顶穿等外观损伤，保障产品成型后的外观质量与尺寸精度。设计过程中优先考虑了模具的长期运行稳定性，模架采用标准模胚搭配定制模仁的组合方案，导柱导套设置了足够的配合长度，确保合模过程中动定模的对位精度，避免长期反复开合模产生的定位偏移；周边布置的紫色部件为独立的液压抽芯结构，针对产品上的侧凹、倒扣特征完成侧向抽芯动作，抽芯行程经过精准核算，既保证抽芯到位不干涉产品顶出，也避免行程过长造成模具整体尺寸冗余。安装边界方面，这套模具适配常见的卧式注塑机安装规格，模架整体长宽尺寸符合常规吨位注塑机的容模范围，顶出孔位置、浇口套定位尺寸均匹配通用注塑机的接口标准，无需额外改装即可快速上机调试；模具总厚度控制在合理区间，满足注塑机的开模行程要求，预留了足够的取件空间，生产过程中可搭配机械手完成自动取件，适配自动化生产线的连续作业需求。整套结构在设计时兼顾了加工工艺性，模仁部分采用可拆分的镶件结构，易磨损部位可单独更换，降低后期的维护成本，同时针对排气需求在分型面设置了细微排气槽，避免填充过程中困气造成的产品烧焦、气泡等缺陷，从结构层面保障量产过程中的良率稳定。
