车载式真空吸污作业罐体结构设计

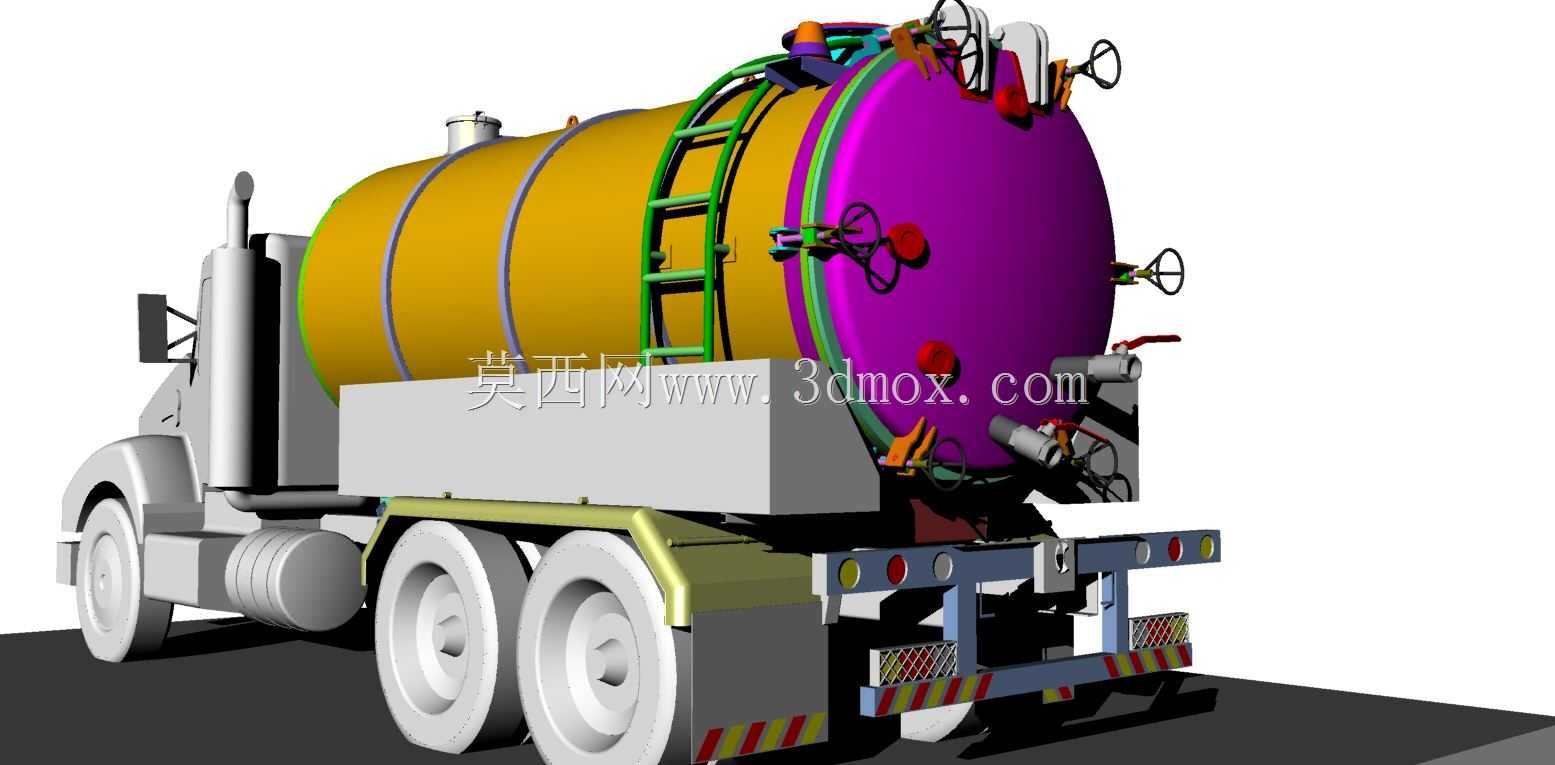

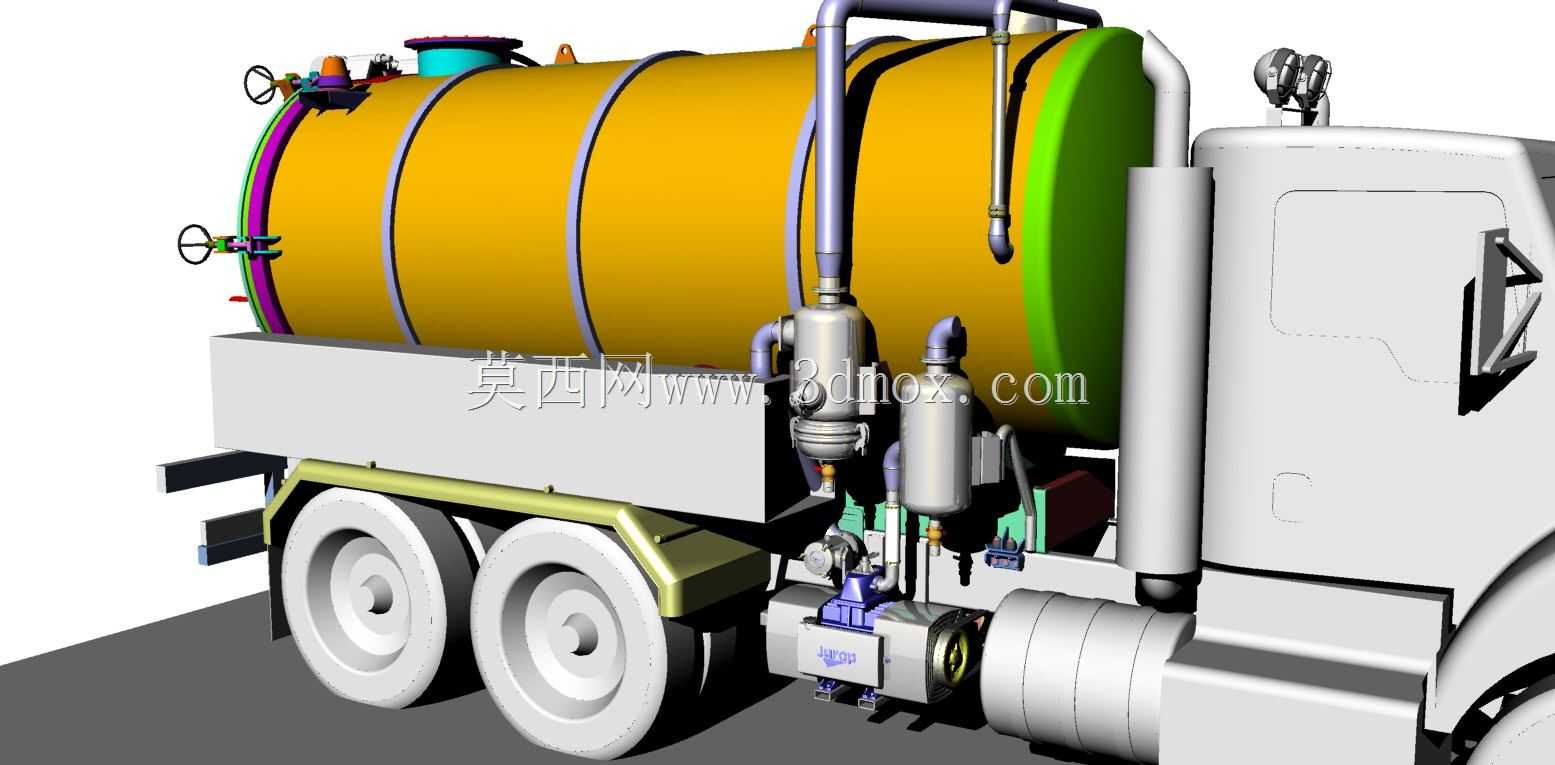

该车载真空罐体主要面向市政环卫、工矿企业的排污作业场景，可承担化粪池清掏、市政管网淤积疏通、工业废液转运、突发污水溢漏应急处置等作业任务，能够在无外接动力配套的场景下独立完成抽吸、密闭储运、加压排放的全流程作业，适配城市狭窄街巷、厂区内部道路、城郊村镇等多种作业环境，解决传统人工清掏效率低、作业环境差、易产生二次污染的行业痛点。罐体采用卧式承压结构设计，整体依托重型卡车底盘承载安装，设计阶段充分考虑车辆行驶过程中的动载荷影响，罐体与底盘副车架之间采用多点柔性连接结构，既保证连接固定的可靠性，也能缓冲路面颠簸带来的冲击载荷，避免罐体焊缝长期受交变应力出现开裂泄漏问题。罐体主体采用圆柱筒形搭配标准椭圆封头的结构形式，这种结构在负压抽吸工况下具备更优的应力分布特性，相比方形结构可减少应力集中区域，在同等壁厚条件下能承受更高的内外压差，有效降低罐体自重，提升车辆的额定载质量。罐体尾部设置大尺寸快开式密封人孔，配合多组手动锁紧手轮实现快速启闭，人孔密封采用耐腐耐老化的橡胶密封圈，可在-0.09MPa的工作负压下保持可靠密封，无漏气漏液问题，大尺寸人孔既方便作业人员进入罐体内部开展定期清淤、检修维护，也能在抽吸含有较大块状杂物的污水时避免堵塞管口。罐体侧面设置一体化爬梯与顶部操作平台护栏，方便作业人员登顶操作顶部的排气阀、安全阀、真空表等组件，爬梯采用防滑踏步设计，在雨天或罐体表面沾附污水时也能保证作业人员的操作安全。罐体顶部设置的真空压力保护阀可在罐内压力超出安全阈值时自动启闭，避免负压过高造成罐体吸瘪、正压过高引发罐体爆裂的安全风险。罐体与车载真空泵之间设置气液分离、防溢流装置，可避免污水进入真空泵泵腔造成设备损坏，延长核心作业部件的使用寿命。罐体底部设置排污出口与冲洗接口，配合尾部的操作阀门组，可实现重力排污、加压排污两种排放模式，适配不同的排污作业场景。设计过程中严格匹配所选卡车底盘的安装边界，罐体整体长度、宽度、高度均符合道路车辆外廓尺寸限值要求，整车轴荷分配经过反复校核，保证满载状态下前后轴载荷处于底盘允许的承载范围内，不会出现轴荷超限影响行驶安全的问题，同时罐体的重心高度经过优化控制，降低车辆行驶尤其是转弯过程中的侧倾风险，提升整车行驶稳定性。
