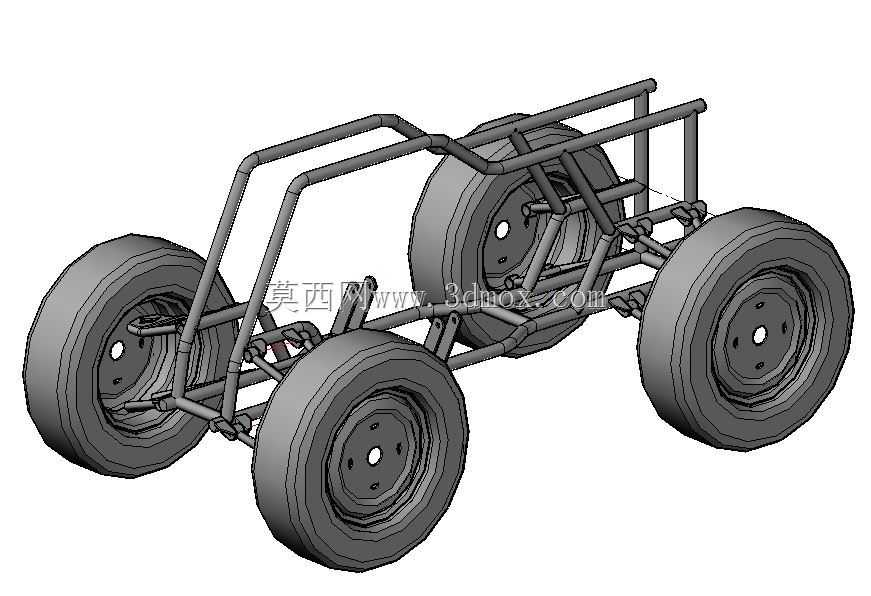

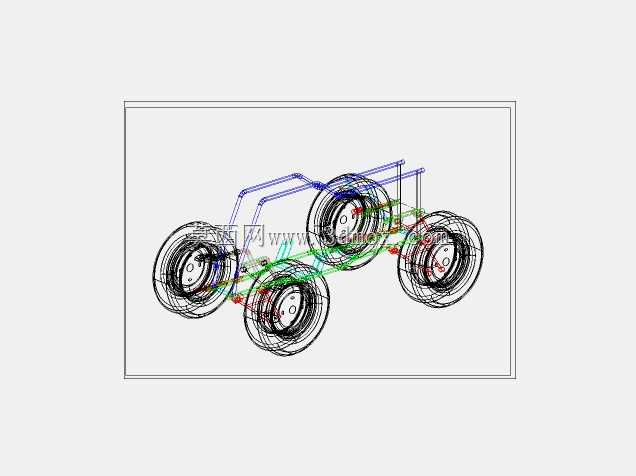

四轮越野管架式全地形车底盘车架结构

该管架式四轮行走结构主要面向非铺装路面的越野通行场景，可适配户外勘探、林区巡检、野外作业通勤等复杂地形使用需求，也可作为小型特种作业车辆的基础承载底盘，为后续加装作业机具、防护外壳、动力总成提供可靠的安装基体。从实际用途来看，该结构摒弃了传统承载式车身的设计思路，采用裸露的管式桁架作为核心承载主体，能够在复杂颠簸路况下分散路面传递的冲击载荷，避免应力集中导致的结构变形，同时大幅降低整体自重，提升车辆在松软泥泞、坑洼碎石路面的通过能力。在功能特性层面，该结构预留了完整的四轮独立安装位，轮组采用大尺寸宽胎设计，能够增大与地面的接触面积，降低松软路面的接地压强，减少陷车风险；车架前部设计有防滚架延伸结构，可在车辆发生倾翻时为驾乘人员提供生存空间防护，车架中部预留了动力单元、传动机构、驾乘座椅的安装空间，后部可拓展挂载储物架或小型作业设备，整体布局兼顾了结构强度与功能拓展性。设计思路上，该结构采用圆管弯折拼接的桁架形式，通过三角形稳定结构排布管材走向，在保证整体抗扭、抗弯强度的前提下尽可能减少冗余管材使用，所有管材连接节点均对应载荷传递路径设置，能够将轮组受到的纵向、横向冲击快速分散到整个车架主体，避免局部应力过载；悬架安装位直接与主车架管材焊接固定，减少了额外的连接转接件，既降低了装配复杂度，也提升了连接刚性，能够承受越野场景下的频繁冲击载荷。从安装边界来看，该结构的轮距与轴距设置充分考虑了狭窄非铺装路面的通行需求，整体宽度控制在常规林间作业道的可通行范围内，车架底部预留了足够的离地间隙，能够避免行驶过程中凸起的石块、土坡磕碰车架主体；轮组的转向行程预留充足，可实现较小的转弯半径，适配狭窄曲折的野外路径，所有安装点位的位置公差均按照整车装配要求设置，能够兼容常规小型越野车辆的通用动力、传动、制动部件，无需额外大幅修改即可完成整车组装，适配不同动力配置的改装与组装需求。
