越野摩托车后平叉焊接总成结构

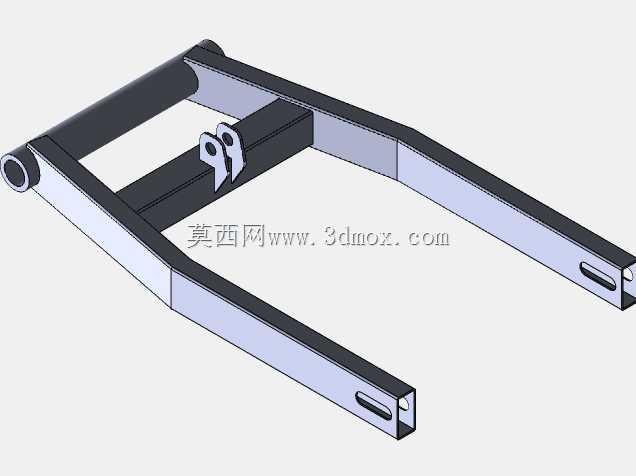

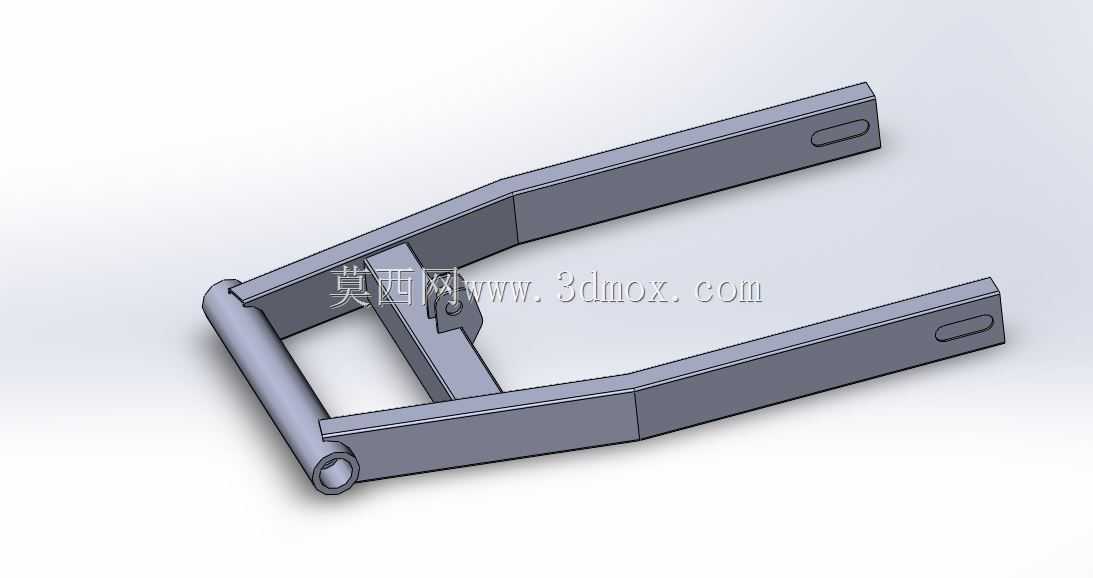

　　该结构对应两轮越野摩托车后部承载与后轮导向系统中的后平叉总成，主要承担发动机输出端到后轮之间的摆臂连接、后轮轴定位、后悬架载荷传递以及链条张紧边界约束等任务。作品在三维建模中保留了左右纵梁、前端铰接套筒、中部加强横梁、上部减震连接耳板和后轮端开槽调节结构，能够较完整地反映小排量越野车型后摇架在整车布置中的真实形态。

　　从使用场景看，后平叉位于车架下部、后轮前方、发动机下方和后减震器下端之间，工作时绕前端铰接轴做小角度摆动。车辆经过颠簸路面时，后轮上跳和回弹动作均通过该构件传递至减震系统；加速时，链条拉力会在后轮轴与前端铰接点之间形成附加弯矩；制动时，后制动扭矩又通过轮轴或制动拉杆反作用到平叉端部。因此，这类零件不能只按外观件处理，建模时需要同时关注铰接同轴度、轮轴安装宽度、纵梁扭转刚度以及焊缝布置对受力路径的影响。

　　结构外形采用左右对称的长臂式布局。两根纵梁从前端套筒处向后逐渐展开，形成后轮容纳空间；前端通过贯通式圆套筒与车架铰接，套筒轴线需与后轮轴轴线保持平行，否则会造成链条偏磨、轮胎偏摆和悬架运动卡滞。后部两侧设置长圆形调节槽，用于后轮轴安装和链条松紧调整，槽口方向基本沿纵梁长度方向布置，调节时轮轴可前后移动。该结构在实车装配中还要兼顾链轮、制动毂或制动盘、轮毂间隙以及护链罩的位置，不能仅以梁体外形是否美观作为判断依据。

　　中部横梁将左右纵梁连接为封闭框架，主要提升横向刚度和抗扭能力。越野工况下，后轮落地瞬间并非始终垂直受力，侧倾、坡地斜冲击和转弯牵引都会让两侧纵梁承受不同步载荷，横梁若过于薄弱，平叉会出现扭转变形，导致后轮轨迹不稳定。模型中上部设置的双耳式连接支架用于后减震或连杆机构安装，耳板孔位需要与减震下端轴承宽度、螺栓直径和衬套长度匹配。双耳间距过小会造成减震器夹紧困难，过大则会使螺栓承受额外弯曲应力；孔轴线与前端铰接轴、后轮轴之间的相对位置，也直接决定减震器行程和车辆离地间隙变化。

　　设计思路上，该类后平叉通常采用钢板折弯、管件或型材拼焊形成箱形与开口组合截面。纵梁外侧可见明显的折弯轮廓，内侧空腔便于减重并预留链条、轮胎和制动件运动空间。靠近铰接点的区域弯矩较大，宜通过套筒加厚、连接板包覆和焊缝延长来提高局部强度；向后延伸区域虽然弯矩随轮轴位置变化，但仍需保证侧向稳定性，因此梁体不能无约束地大幅减薄。上部减震耳板承受反复拉压载荷，建模时应体现耳板与横梁或纵梁之间的连续传力，不宜形成孤立薄片凸起。

　　安装边界方面，前端套筒外径、内径和宽度决定与车架铰接座、衬套以及主轴的配合关系；套筒两端面需要与车架安装面保留适当间隙，保证摆动时不摩擦车架。后轮端开槽宽度应与轮轴直径、调链器尺寸相匹配，开槽后端要有足够安全边距，避免调节到极限位置时孔壁强度不足。左右槽口同轴度需要严格控制，否则轮轴穿入后会产生强制装配应力。纵梁内侧到轮胎侧面、链轮外侧到梁体内壁、链条运动轨迹到横梁表面均应保留动态间隙，因为后平叉摆动时轮胎并非只在固定平面内运动，悬架压缩和制造公差都会侵占静态空间。

　　在三维结构设计中，可先以前端铰接轴、后轮轴和减震下安装点三个关键硬点建立骨架，再沿载荷路径布置纵梁和横梁。纵梁折弯线应尽量避开高应力集中区，焊缝方向避免与主要拉力方向垂直交叉；耳板孔边、槽口端部和套筒焊接区需要通过圆角、加强板或圆滑过渡降低应力峰值。对于越野车型，还应考虑泥砂堆积、链条甩油和维护拆装，梁体内部不宜形成难以清理的封闭死角，后轮轴调节区域应留出扳手操作空间。

　　整体来看，该模型适合用于摩托车后悬架结构学习、焊接摆臂方案校核、整车后部装配干涉检查以及改装件设计参考。其核心不只是U形外观，而是铰接、承载、调节、减震连接和后轮运动空间之间的协调，任何一个孔位、槽口或梁体宽度偏差，都会在实车装配和行驶中转化为链条噪声、轮胎偏磨、减震动作不顺或焊缝早期开裂等问题。
