KayoT2越野摩托前轮摇臂支座结构

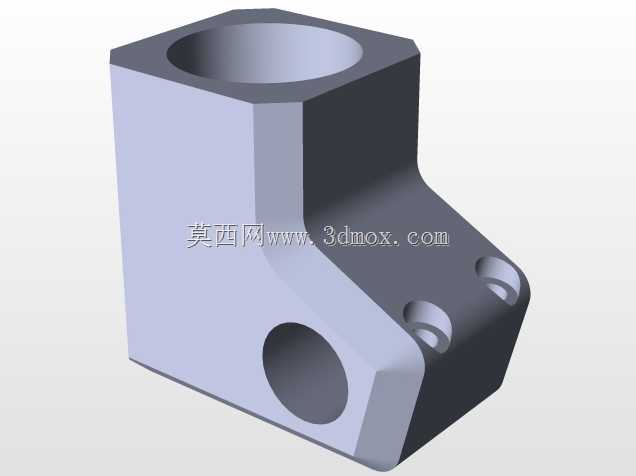

　　该零件属于小型两轮越野车辆前悬架区域的承力安装构件，对应Kayo T2车型车轮安装位置，在整车结构中承担前摇臂与车架、轮轴之间的载荷传递作用。零件主体采用块状承力构型，上部设置大直径同轴通孔，用于穿入车架铰接销轴或摇臂回转主轴，孔周保留足够壁厚以承受悬架往复摆动产生的交变拉压与剪切载荷；下部侧向开设横向贯通圆孔，作为轮轴或摇臂连接轴的穿装通道，孔位与上部主孔保持严格的空间垂直关系，保证车轮回转轴线与摇臂摆动轴线的正交定位精度。

　　从实际装车场景来看，这类支座多用于非道路小型越野摩托、场地练习车的前悬架系统，车辆在颠簸路面行驶时，前轮受到的冲击会先通过轮轴传递到该支座，再经由上部铰接点分散到车架主体，因此零件在造型上没有采用单薄的板件拼接形式，而是整体做成一体化铸锻后机加工的实体块结构，拐角处全部设置过渡圆角，避免应力集中在直角棱边位置产生疲劳裂纹。零件右侧延伸出的两个带沉台的螺纹安装孔，用于固定摇臂侧的限位挡板或制动管路支架，沉孔深度可容纳螺栓头部完全沉入，不会在悬架摆动行程中与相邻运动部件发生刮擦。

　　设计过程中首先要锁定的是安装边界：上部主孔的中心高决定了摇臂摆动的回转中心位置，下部横孔的中心距直接关联前轮的轮距与前伸量参数，两个孔的轴线空间公差需要控制在合理范围内，若轴线出现偏斜，会导致轮轴安装后别劲，车轮转动阻力增大，甚至出现轴承早期磨损。零件外侧的异形曲面不是单纯的外观造型，而是根据周边轮胎跳动包络、前减震器运动间隙做的避位设计：在车轮上下全行程跳动、转向左右打满的极限工况下，支座外表面与轮胎、减震筒、刹车卡钳之间都要保留足够的安全间隙，不会发生运动干涉。

　　建模时优先以两个核心孔的轴线为建模基准，先拉出主体方块毛坯，再对上部孔口做倒角处理，去除机加工后的锐边，也避免销轴压装时刮伤配合面；下部横孔同样在两端出入口设置倒角，方便轮轴穿装，同时去除孔口毛刺。零件两个安装耳位的厚度根据螺栓规格匹配，螺纹孔的有效旋合长度满足钢制螺栓拧入铝合金或钢制基体的强度要求，不需要额外加长螺纹来冗余，控制零件整体重量的同时保证连接可靠性。

　　在整车装配序列里，该支座属于悬架分装的核心定位件：先将上部衬套压入顶部大孔，再把支座整体套入车架预设的铰接轴位，锁紧轴向定位卡环后，再从侧面穿入轮轴连接前摇臂端部，最后拧入两个耳位的固定螺栓完成周边附件安装。零件的外露面没有设置多余的装饰特征，所有棱边的圆角半径都按照铸造工艺要求设定，保证毛坯成型时金属液流动顺畅，后续机加工只针对孔位、安装端面做精切削，非配合面保留毛坯成型的自然曲面，既减少加工工时，也能提升零件整体的结构刚性。针对越野使用场景，零件的壁厚分布做了差异化设计：孔位周围、载荷传递路径上的壁厚适当加大，不受力的外侧区域做适度减薄，在满足冲击强度要求的前提下控制簧下质量，提升悬架响应速度。
