重载飞车大尺寸轮辋轮毂结构设计

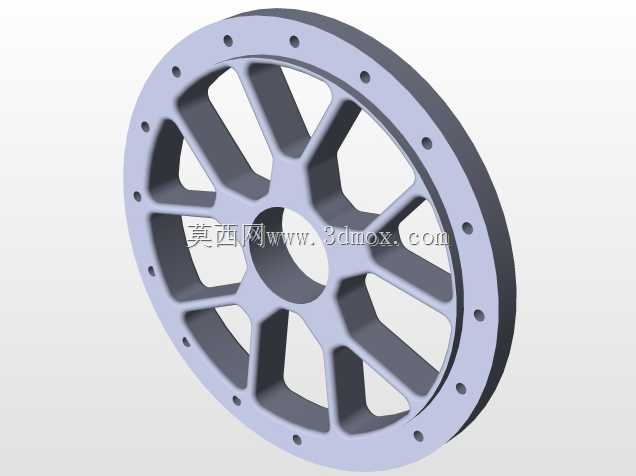

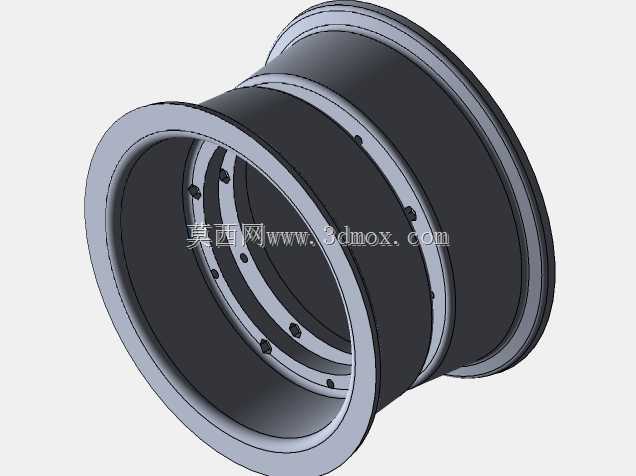

　　这套轮体结构的开发初衷，是为非道路场景下的轻型重载飞车提供行走端的核心承载部件，原型参考TMZ5.951车型的轮辋参数做适配优化，日常落地场景覆盖户外全地形休闲运载、非铺装路面短途作业、改装越野小车的行走系统配套。区别于常规民用自行车的窄轮圈设计，这款大轮子采用宽体双轮缘的桶式轮辋构型，整体轴向宽度远大于普通代步车轮，目的是匹配大宽度低压越野轮胎，降低松软沙地、泥地、草地路面的接地比压，避免车辆在低附着路面陷车。从结构细节来看，轮体采用回转体对称布局，外侧两道凸起轮缘用来卡住轮胎胎圈，轮辋筒体中段做了等壁厚的空心减重设计，内壁沿圆周方向均匀布置多组安装孔位，这些孔位一方面是轮盘与辐条连接的螺栓过孔，

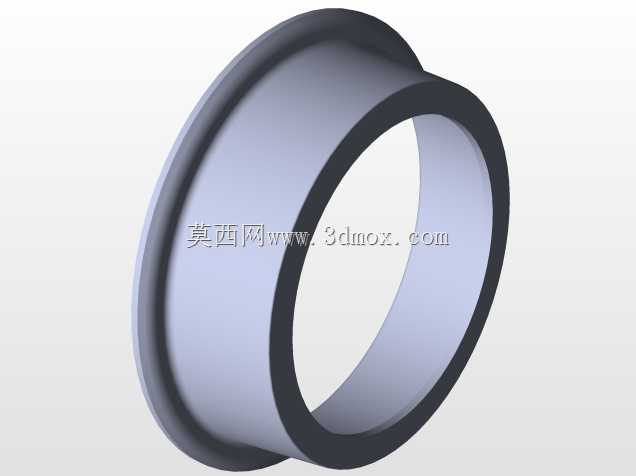

　　另一方面预留了动平衡配重块的安装点位，高速转动时可以通过在对应孔位加装配重抵消轮体的偏心量，减少整车行走时的径向跳动。设计阶段首先要锁定的是轮胎安装的边界尺寸：轮辋的标定直径必须和所选越野轮胎的胎圈内径完全匹配，两道轮缘之间的内宽要对应轮胎胎圈的外侧间距，装配时轮胎充气后胎圈会紧紧贴在轮缘的密封锥面上，既防止轮胎转动时出现周向滑移，也能避免侧向受力时轮胎从轮圈上脱出。轮体内侧的安装止口做了阶梯定位结构，和轮毂轴座配合时可以实现径向自动对中，不需要额外做找正调整，连接螺栓沿圆周均布的排布方式，让车辆过坑洼路面产生的冲击载荷可以均匀分散到每一个紧固件上，不会出现单点应力集中导致的螺栓断裂问题。考虑到飞车在跳跃落地、

　　侧倾过弯时会承受很大的交变载荷，轮辋的筒体壁厚没有做过度轻量化，轮缘位置做了局部加厚翻边处理，翻边结构既可以提升轮缘的抗撞击能力，防止侧滑蹭到障碍物时轮缘变形报废，也能给胎圈提供更宽的支撑面，低胎压行驶时胎圈不会因为过度形变脱开。内壁的螺栓孔周边都做了凸台补强，钻孔位置的截面厚度高于筒体平均壁厚，避免螺栓预紧力把孔位周边压出凹陷，长期交变载荷下也不会在孔边产生疲劳裂纹。实际选型匹配时，这款大轮辋适配的轴头长度要和轮体自身轴向宽度对应，轮体安装完成后两侧要留出足够的刹车卡钳、链轮安装空间，不能让轮辋内壁和刹车部件发生运动干涉；轮体的回转外径要和车架的轮叉开档尺寸匹配，转向打满、悬架全行程压缩时，

　　轮胎表面和车架叉体之间要预留不小于十毫米的安全间隙，避免颠簸工况下轮胎摩擦车架。和普通小直径车轮相比，这款大直径宽轮辋的越障能力优势明显，路面上的小石块、浅坑、凸起草根都可以被大直径轮体轻松碾过，不需要大幅度减速就能通过，宽轮体带来的接地面积提升也能让车辆在斜坡行驶时保持更好的侧向稳定性，不容易出现侧翻风险。建模过程中所有回转曲面都采用同轴约束搭建，保证轮辋各段圆柱、锥面的同轴度公差控制在合理范围内，圆周分布的安装孔采用阵列特征生成，孔位的角度等分误差可以忽略，后续出工程图时可以直接导出各段直径、宽度、孔位分度圆的加工尺寸，不管是采用铝合金铣削加工还是板材旋压成型，都能直接参考三维结构做工艺排布，不需要二次重新测绘尺寸。
