汽车车窗升降器导轨支撑结构设计

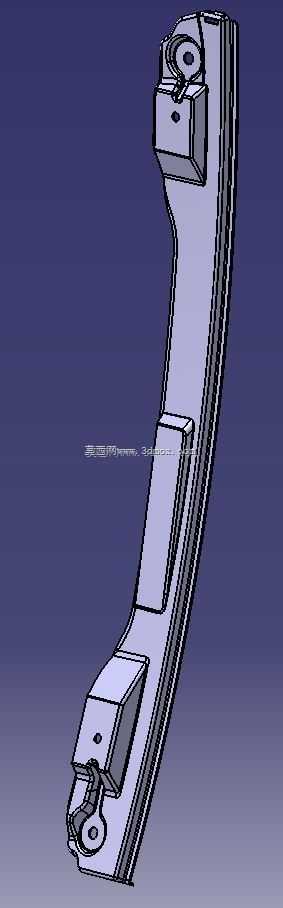

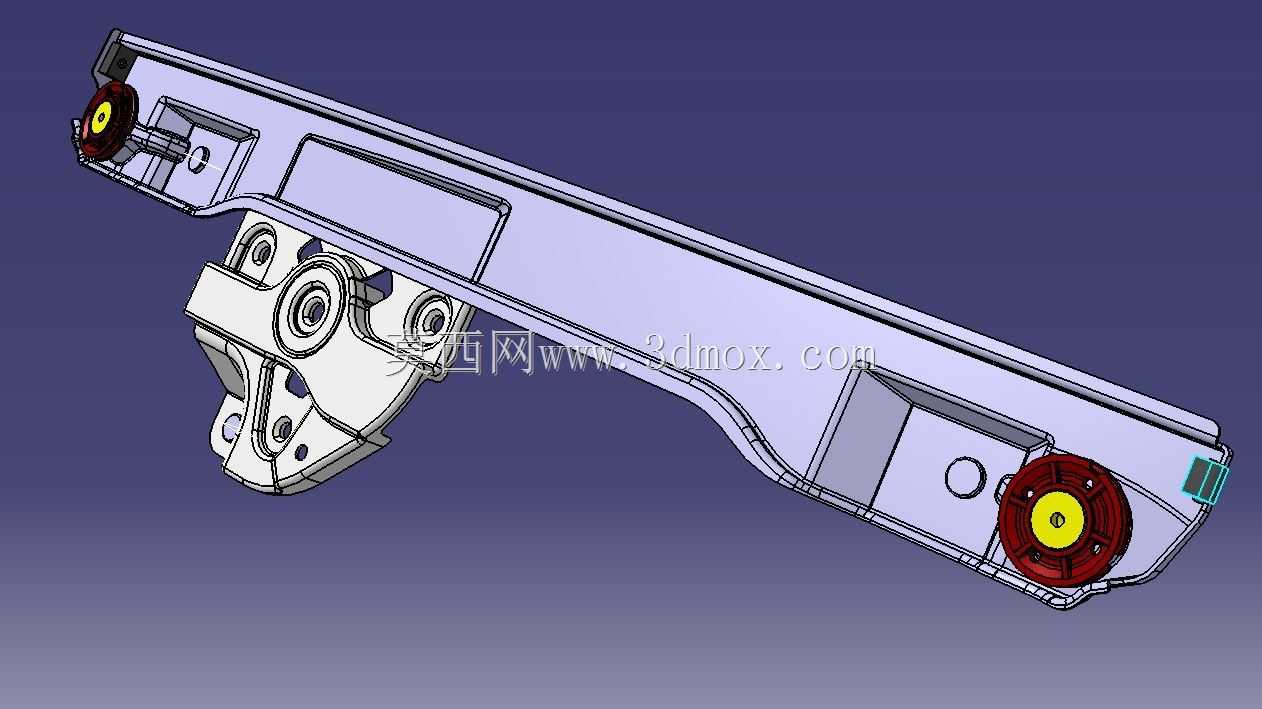

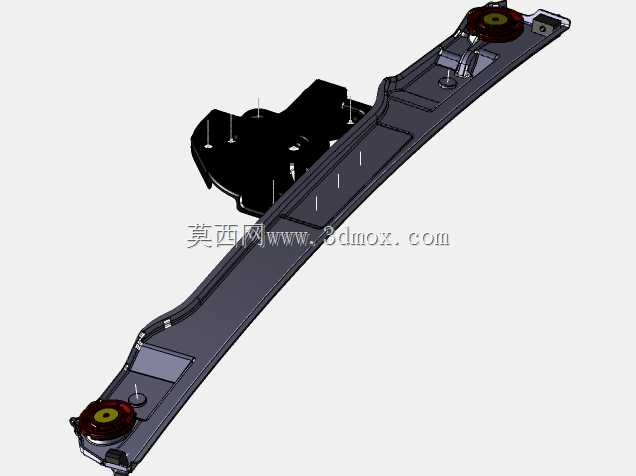

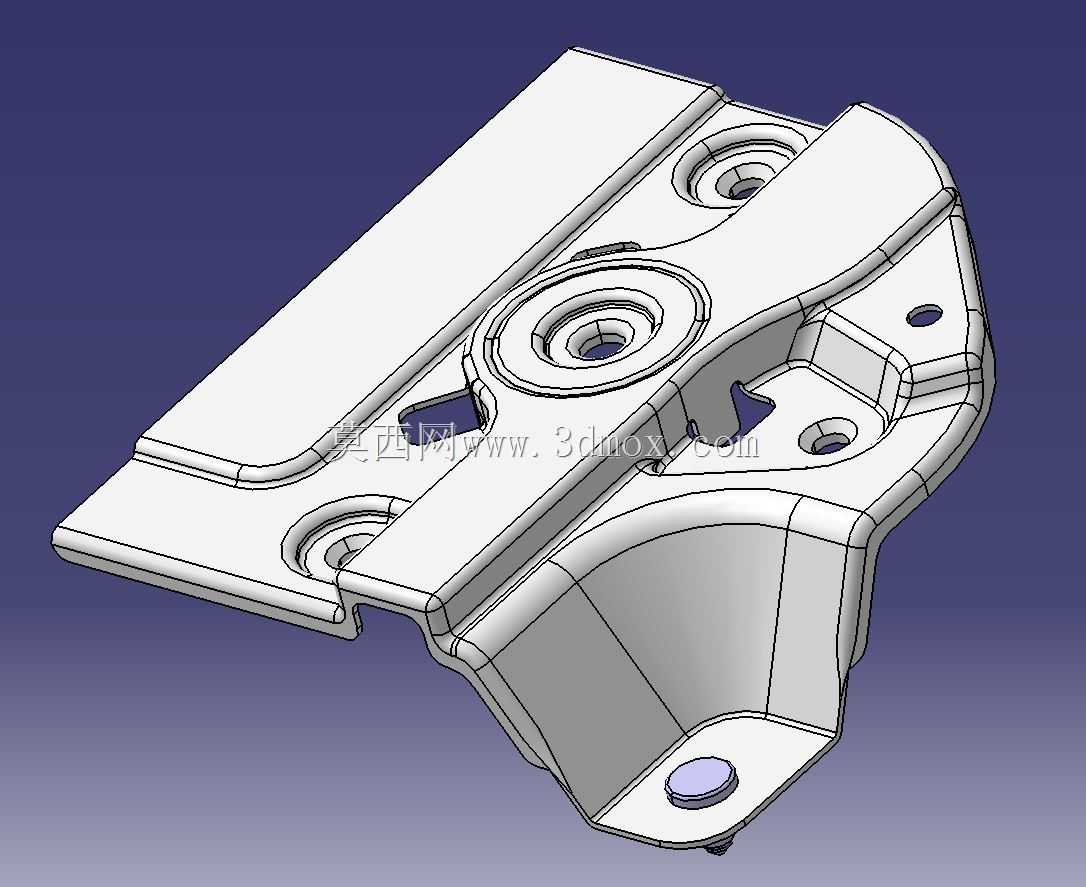

该结构为汽车车门内部配套的电动车窗升降器导轨支撑总成，是乘用车门窗升降系统的核心承载构件，主要应用于各类乘用车主副驾车门、后排车门的车窗升降机构中，承担车窗玻璃升降过程中的导向承载、动力传递与机构定位功能，直接决定车窗升降的平顺性、运行稳定性与长期使用可靠性。在实际装车场景中，该支撑件作为升降器的主体安装基体，需要适配车门钣金的内部安装空间，既要为玻璃升降的滑动导轨提供刚性支撑基准，也要为升降驱动轮、拉线导向结构、玻璃安装托板提供精准的安装定位点位，同时还要承受玻璃升降过程中产生的侧向载荷、颠簸路况下的振动冲击，避免升降过程中出现玻璃卡滞、偏移、异响等常见故障。从功能特性来看，该支撑件采用一体化的长条形承载梁结构设计，主体沿车窗升降行程方向布置，两端集成了驱动轮安装位与拉线张紧结构，中部预留了滑动导槽的安装贴合面，侧面的多组安装支耳带有精准定位的安装孔位，可直接通过螺栓与车门钣金实现刚性连接，无需额外增加转接固定件，有效减少装配工序与累计误差。设计过程中充分考虑了车门内部的狭窄空间约束，整体结构采用变截面的轻量化设计思路，在承载应力集中的安装点位、导轨连接区域做了局部加厚与加强筋结构强化，在非承载区域做了减重挖空处理，在保证整体结构刚性、抗形变能力满足整车耐久测试要求的前提下，尽可能降低构件自身重量，符合汽车零部件轻量化的设计趋势。在安装边界设计上，该支撑件的整体长度匹配对应车型的车窗玻璃升降行程，两端安装孔的孔位坐标完全适配对应车型车门钣金的预装点位，侧面的驱动轮安装座预留了足够的驱动机构装配空间，不会与车门内部的防撞梁、门锁机构、音响线束等其他部件产生运动干涉，导轨安装面的平面度公差控制在极小范围内，保证玻璃升降过程中滑动阻力均匀，不会出现局部卡滞的问题。同时结构上集成了多个拉线导向卡扣的固定位，可将升降拉线精准约束在设计走向范围内，避免拉线在长期往复运动过程中出现移位、松脱、与周边部件摩擦的问题，有效延长升降机构的整体使用寿命。
