集成鼓风结构的活塞式动力装置

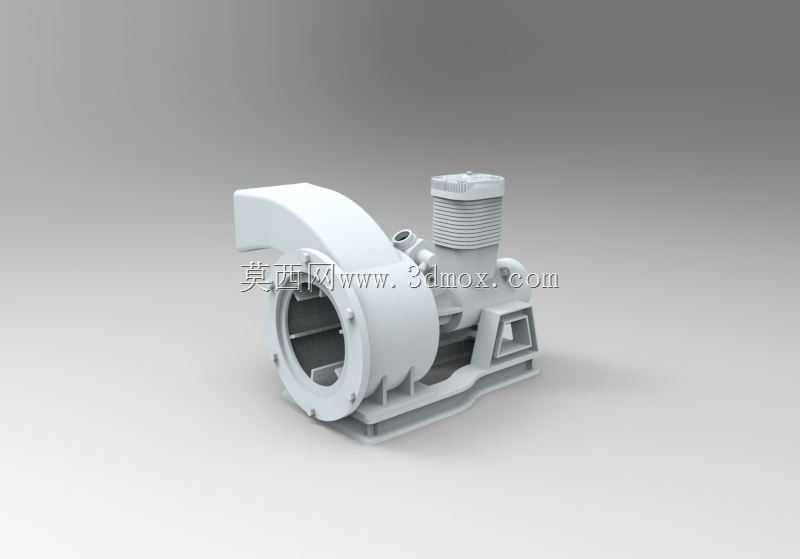

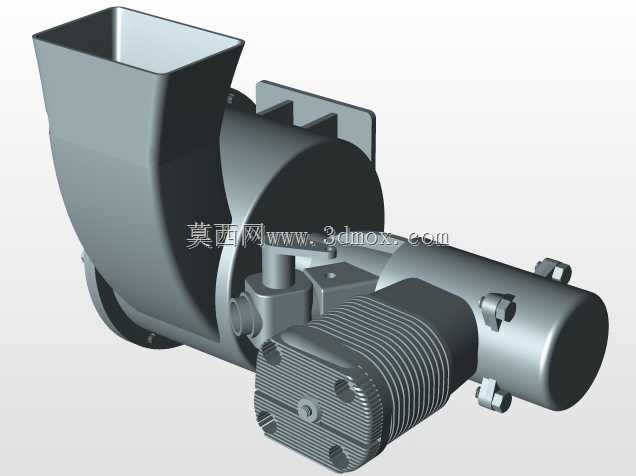

该动力装置将活塞式动力输出单元与离心鼓风结构做了一体化集成设计，主要应用在小型通用动力场景中，可同时满足动力输出与定向送风的双重需求，常见于小型农林作业设备、便携移动式风冷机组、小型特种作业载具的动力配套场景，能够在输出旋转动力驱动作业机构的同时，自带鼓风结构完成作业区域的风冷降温、轻质物料输送、浮尘吹扫等配套功能，无需额外单独配置独立风机单元，大幅缩减配套设备的整体安装空间与结构复杂度。从功能特性来看，装置左侧的蜗壳式鼓风结构采用单进风离心式流道设计，进风口设置了带安装孔位的法兰对接边，可直接对接硬质送风管路或柔性导风软管，出风口沿蜗壳切线方向延伸，能够保障气流输出的动压稳定，减少风阻损耗；右侧的活塞式动力单元采用单缸立式布局，缸体外壁设置了密集的环形散热鳍片，可借助自身鼓风结构输出的部分气流完成缸体散热，无需额外配置散热风扇与导流罩，进一步简化了整机结构。在设计思路上，该装置采用共用动力输出轴的结构逻辑，鼓风叶轮直接安装在动力单元的曲轴延伸端，取消了额外的传动连接结构，既降低了传动过程的动力损耗，也减少了连接部件的故障点，整体底座采用一体化铸造型式，承托结构同时覆盖动力缸体与鼓风蜗壳的下部支撑点，安装脚位设置在底座的四个边角位置，预留了标准化的螺栓过孔，可直接固定在配套设备的安装机架上。从安装边界来看，整体结构沿轴向的总长度适配小型设备的舱内安装空间，鼓风蜗壳的最大外径与动力缸体的顶部高度做了尺寸匹配，不会出现局部突出超出安装舱边界的问题，所有外接接口包括进风口、出风口、动力输出端、燃油接口的朝向都做了统一规划，避免外接管路与周边安装部件出现干涉，日常维护时可直接拆卸蜗壳侧盖清理叶轮积尘，拆卸缸体顶部的散热护罩即可完成火花塞等易损件的更换，无需将整机从安装位拆解，大幅降低了运维难度。装置的外壳过渡区域全部采用圆角处理，既减少了铸造过程的应力集中问题，也避免了安装维护过程中尖锐边角造成的磕碰损伤，整体结构紧凑，功能集成度高，非常适合对安装空间、设备重量有严格限制的移动式小型动力配套场景。
