V型十二缸汽车发动机缸体结构设计

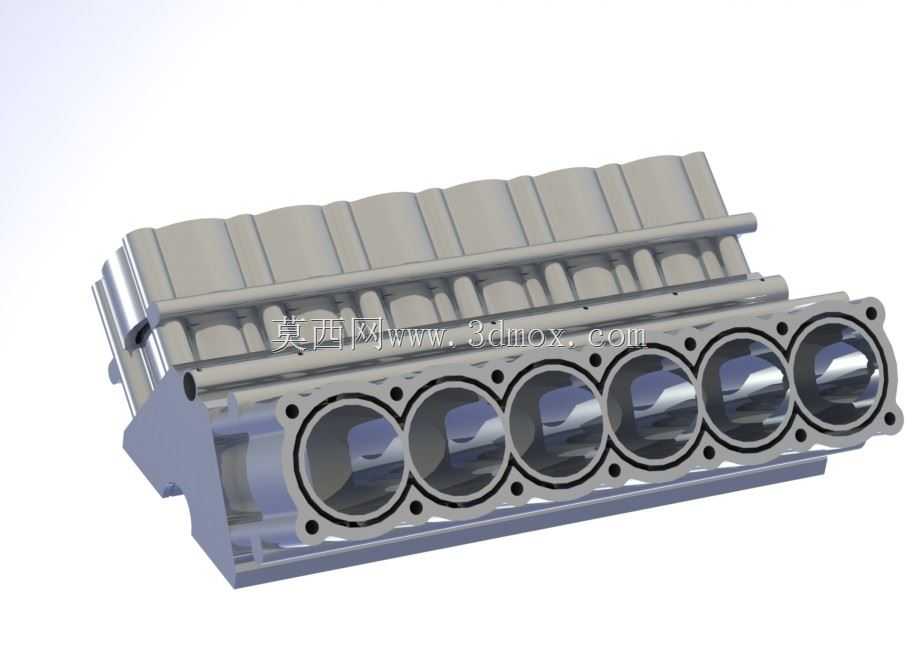

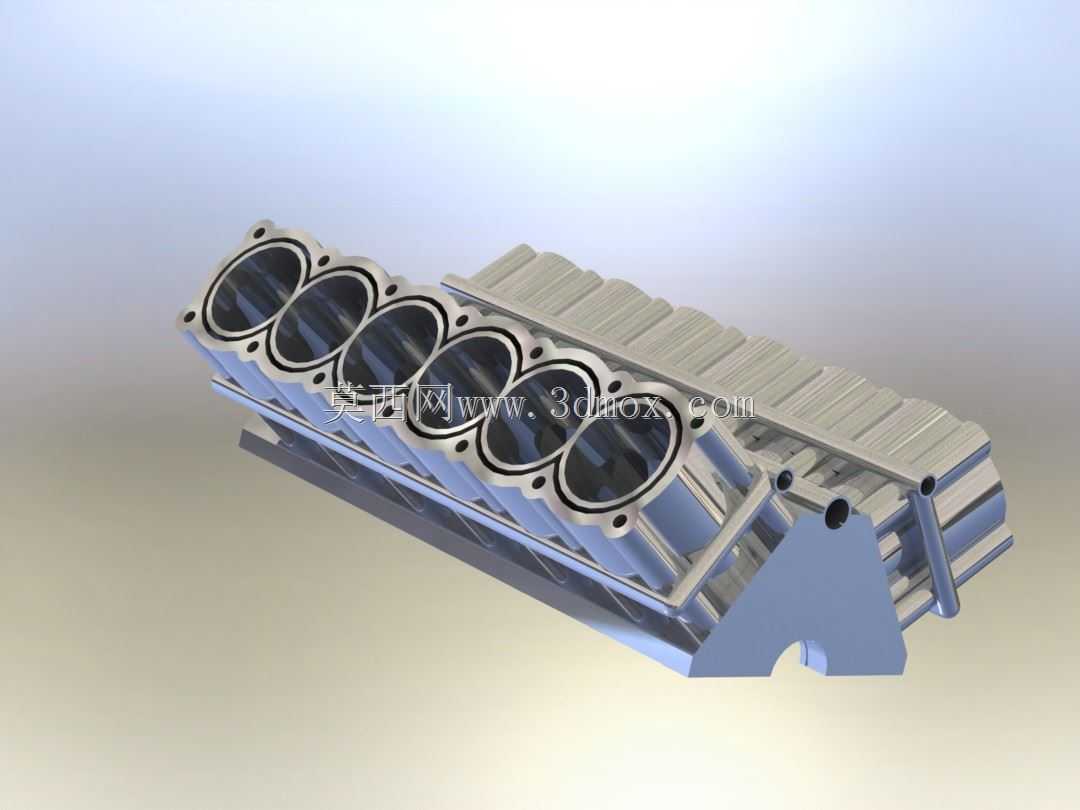

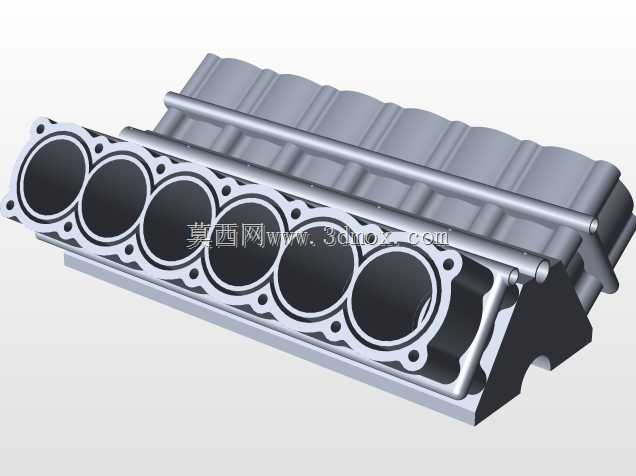

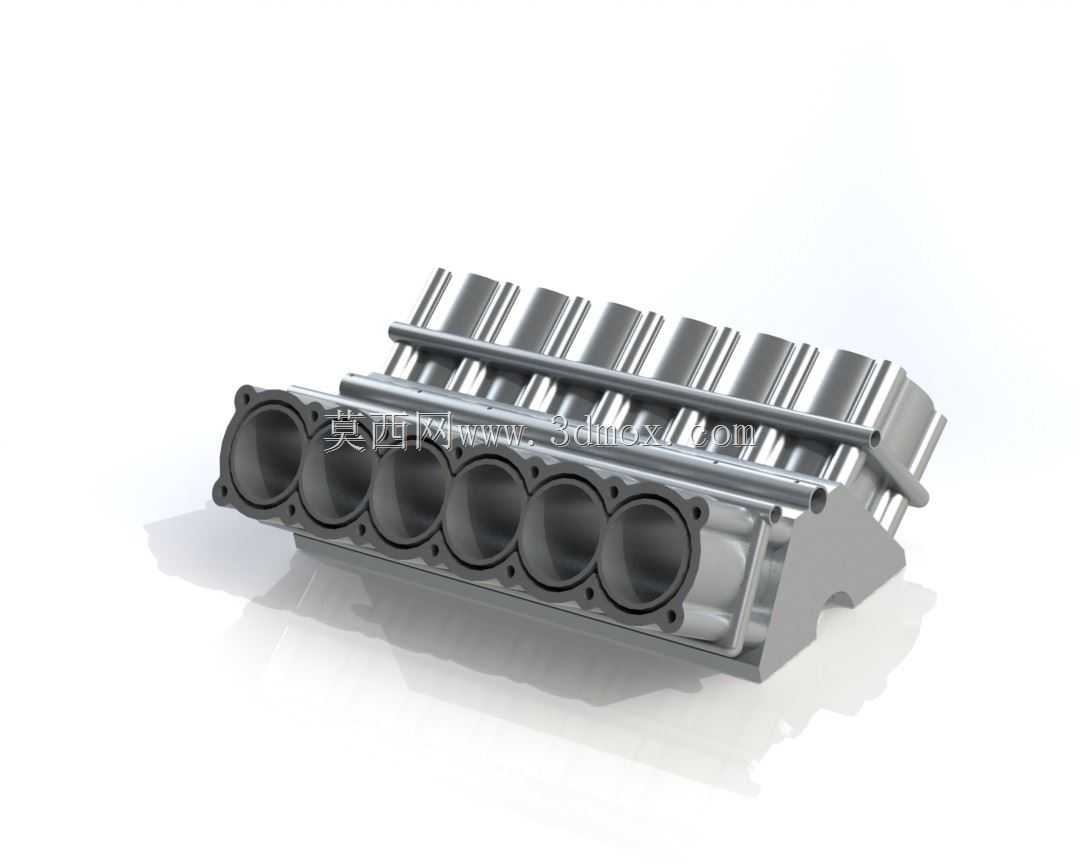

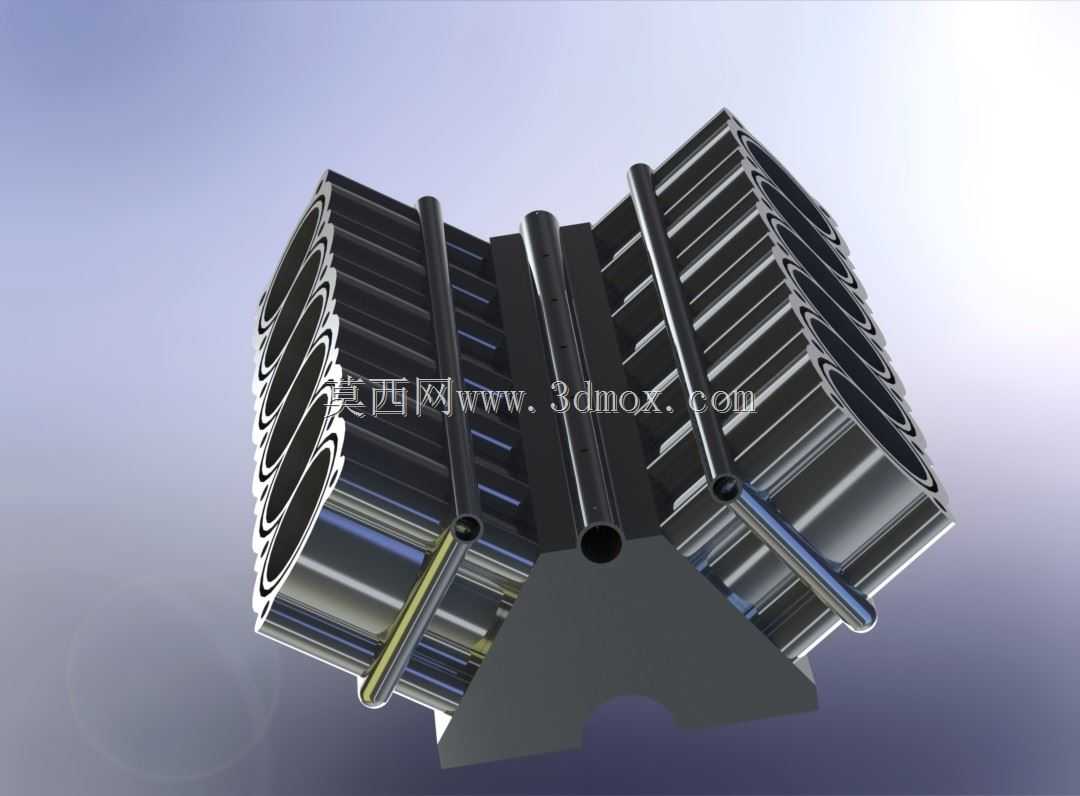

V12发动机缸体作为大排量高性能内燃机的核心承载基体，主要应用于高端豪华乘用车、大马力特种作业车辆以及高性能赛车的动力总成中，是整台发动机所有核心零部件的安装基准，直接决定了动力单元的运行稳定性、NVH表现与服役寿命。在实际动力运行过程中，缸体需要同时承受燃烧室点火产生的高频爆震冲击、活塞往复运动的侧向摩擦力、冷却系统的持续液压以及曲轴高速旋转带来的交变载荷，因此其结构设计需要兼顾高强度、轻量化与热稳定性的多重平衡。该缸体采用经典的60度夹角V型布局，两侧各排布6个气缸安装位，相比直列布局能够大幅缩短动力单元的轴向长度，优化整车前舱的空间利用率，同时V型对称结构能够抵消大部分活塞往复运动产生的一阶二阶振动，降低发动机运行时的整体抖动，提升动力输出的平顺性。从结构设计来看，该缸体集成了气缸套安装腔、曲轴主轴承座、冷却水道、润滑油道、附件安装凸台等多个功能区域，两侧气缸列之间设计有贯通式的冷却腔室，能够让冷却液在两个气缸列之间快速循环，带走燃烧室做功产生的多余热量，避免局部热应力集中导致的缸体变形；缸体下部的主轴承座采用加强筋结构设计，在曲轴安装位置周围布置了放射状的加强筋结构，提升轴承座的结构刚度，避免高转速下曲轴高速转动带来的轴承座形变，保证曲轴的旋转同轴度。缸体两侧设计有规整的附件安装平面，能够匹配进排气歧管、正时罩盖、油底壳、发动机悬置支架等外围部件的安装需求，所有安装孔位的位置度都经过严格校核，保证外围部件装配后的密封性能与连接强度。在安装边界设计上，该缸体的整体轮廓充分考虑了整车动力舱的布置需求，V型夹角的角度经过反复优化，既保证了进气歧管的布置空间，也控制了缸体的整体宽度，避免与前舱内的转向机构、冷却模块等部件产生干涉；缸体上的所有油道、水道接口都采用标准化的尺寸设计，能够匹配通用规格的管路连接接头，降低后续装配与维护的适配难度。同时缸体的壁厚设计采用了差异化的分布方案，在燃烧室周围、主轴承座等受力较大的区域适当增加壁厚提升结构强度，在附件安装、外围非受力区域通过结构优化减少冗余材料，在保证整体结构强度满足高功率输出需求的前提下，尽可能降低缸体自重，实现动力单元的轻量化目标，帮助整车降低整备质量，提升动力响应速度与燃油经济性。
