内燃机活塞剖视结构三维设计模型

活塞作为内燃机动力输出的核心往复构件，是连接燃烧做功与曲柄连杆机构的关键传动部件，广泛应用于乘用车辆、商用货车、工程机械、农用机械、小型发电机组等搭载往复式内燃机的动力设备中，在整机运行过程中承担着密封燃烧室、传递燃烧压力、引导往复运动、配合完成配气与做功循环的核心作用，其结构设计合理性直接决定了内燃机的动力输出效率、燃油消耗水平、运行可靠性与整机服役寿命。

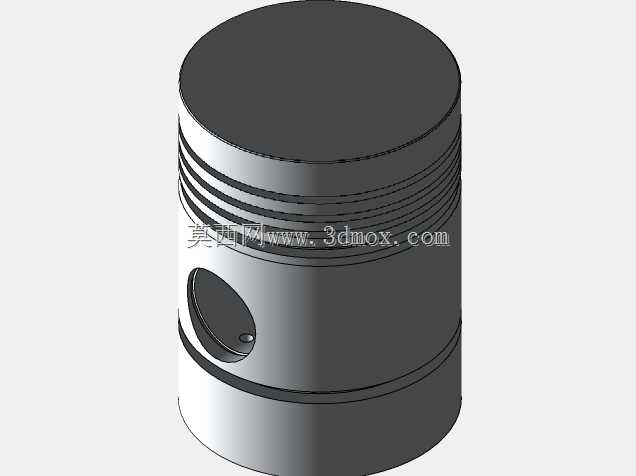

该模型采用半剖视的结构呈现形式，完整还原了活塞的内部构造与外部特征：外部轮廓包含顶部燃烧室成型面、环带区域的多道环槽结构、裙部的导向承压面，内部清晰展示了活塞销座的加强筋布局、销孔的同轴配合结构、内腔的轻量化减重腔体，能够直观呈现活塞各部位的结构关联与受力传递路径。从设计思路来看，该活塞结构充分匹配内燃机的实际运行工况：顶部轮廓针对燃烧室气流组织与油气混合需求做了适配性造型，可优化燃烧过程的湍流强度，提升燃油燃烧充分度；环带区域的多道环槽分别适配气环与油环的安装，气环负责密封燃烧室高压燃气，避免燃气下窜至曲轴箱，油环负责刮除气缸壁多余润滑油，避免机油窜入燃烧室参与燃烧；裙部型线采用适配热膨胀的微变轮廓设计，可在工作温度升高后保持与气缸壁的合理配合间隙，既避免冷态敲缸，也防止热态胀缸拉缸。

在安装边界与尺寸适配层面，该活塞的外径尺寸与对应排量内燃机的气缸内径保持高精度配合公差，活塞销孔的中心高度、孔径尺寸与对应连杆小头、活塞销的规格完全匹配，可直接适配标准曲柄连杆机构的装配关系；内腔的加强筋布局沿活塞受力方向做了定向强化，能够承受燃烧做功瞬间的高压冲击，同时通过非受力区域的材料去除实现轻量化设计，降低往复运动的惯性力，减少曲轴连杆机构的运行负载，提升整机的动力响应速度。裙部的承压面做了针对性的受力优化，可在活塞侧推过程中均匀分散接触压力，降低气缸壁的磨损速率，延长动力组件的维护周期。
