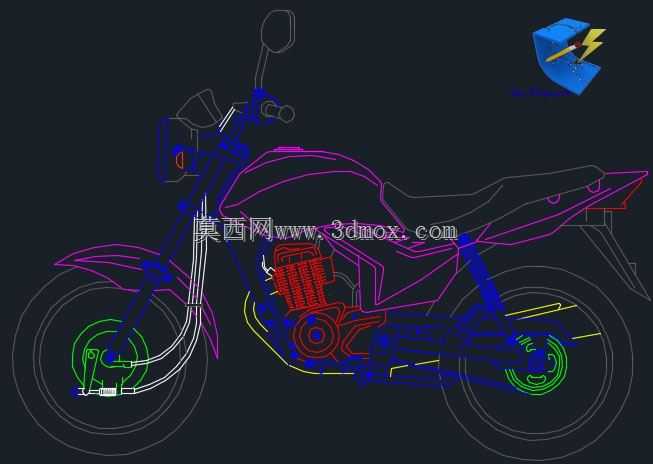

本田CG150 TITAN摩托车整车结构线框模型

该模型完整还原了本田CG150 TITAN这款经典跨骑摩托车的整车结构，可广泛应用于摩托车整车研发阶段的结构校验、维修教学场景的部件拆解演示、改装方案的前期适配验证，以及交通出行领域的载具仿真模拟场景。作为面向民用通勤市场的150cc排量跨骑车型，这款摩托车的核心用途是满足城乡日常通勤、中短途载物出行需求，兼顾复杂非铺装路面的通过性能，适配不同路况下的骑行使用需求。模型完整呈现了车辆的核心功能模块：动力单元采用经典的卧式单缸风冷发动机布局，清晰还原了缸体、散热鳍片、离合边盖、启动机构、进排气接口的结构位置，能够直观展现动力从曲轴输出到传动系统的完整路径；行走系统部分精准还原了前后辐条轮毂、鼓刹制动结构、前正置减震、后双枪弹簧减震的安装位置与连接关系，明确了轮胎与挡泥板、平叉之间的运动间隙边界；操控模块包含了方向把、后视镜、离合刹车手柄、仪表安装座、油箱、鞍座、后货架的结构轮廓，还原了骑行过程中人与车辆的交互界面结构；车架部分完整呈现了跨骑式菱形车架的管线路由走向，明确了发动机吊装、减震连接、覆盖件固定的所有安装点位。在设计思路上，该线框模型严格遵循实车的装配逻辑，所有部件的相对位置完全匹配量产车的实际状态，既保留了整车外形的辨识度，又通过分层线色区分了不同系统的结构边界，方便使用者快速识别各功能模块的分布。模型还原的整车外形尺寸与实车安装边界完全一致，明确了整车长度、轴距、座高、最小离地间隙的关键参数边界，能够为改装部件的尺寸适配、维修工装的设计制作、整车装配工艺的模拟验证提供精准的结构参考，可直接用于结构干涉检查、装配流程演示等专业场景，无需额外调整部件比例即可对接后续的仿真或出图工作。
