摩托车发动机点火用火花塞结构设计

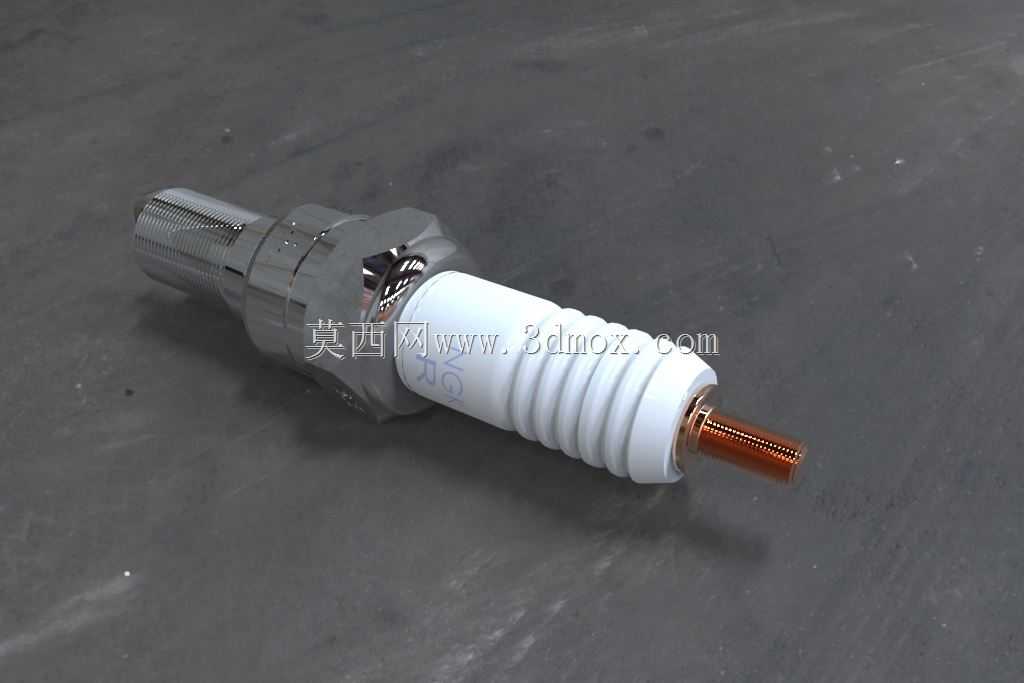

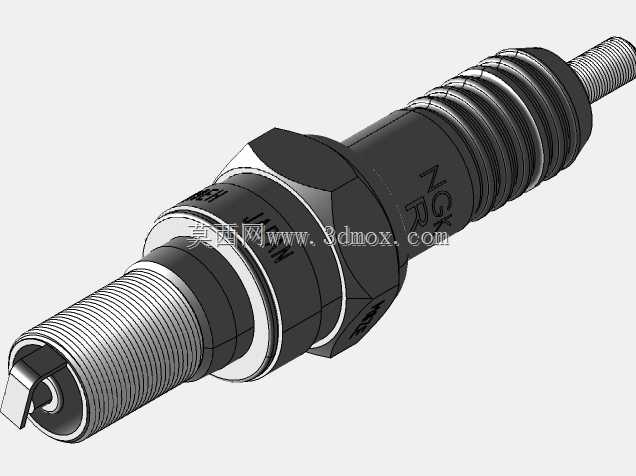

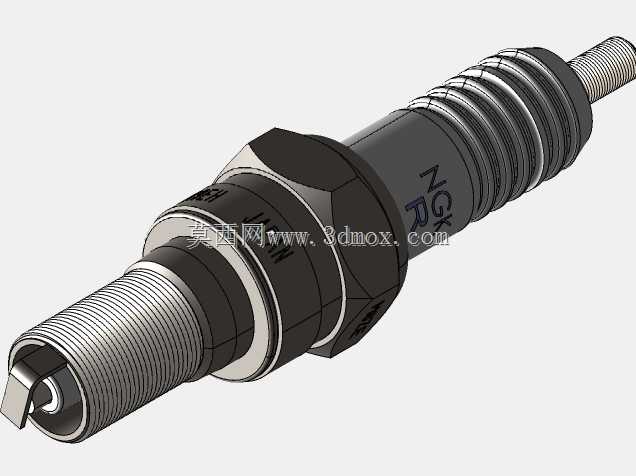

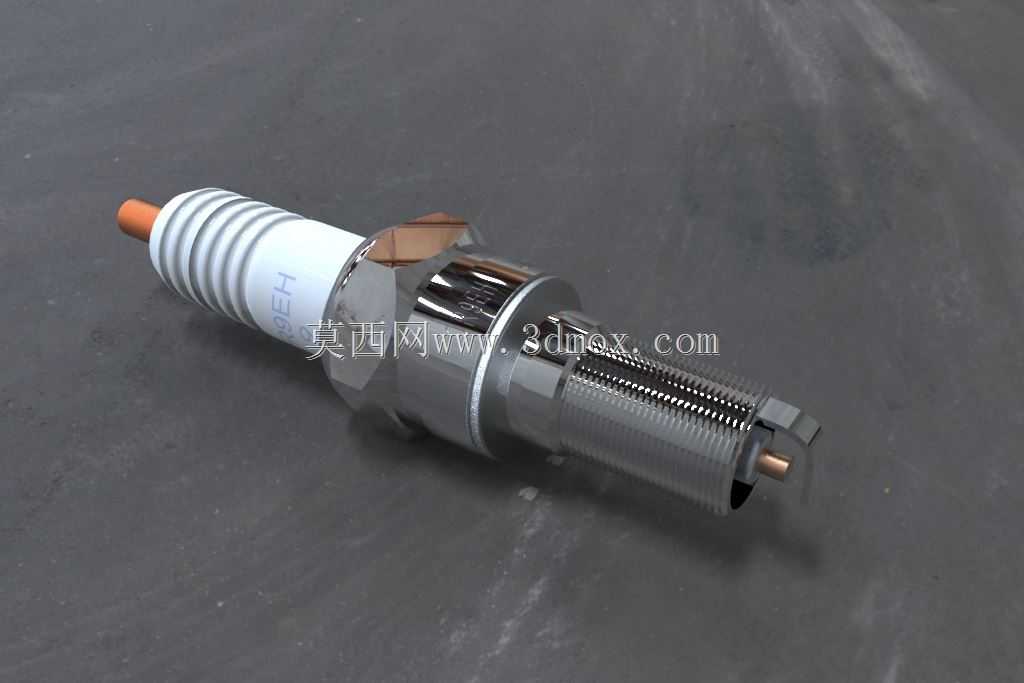

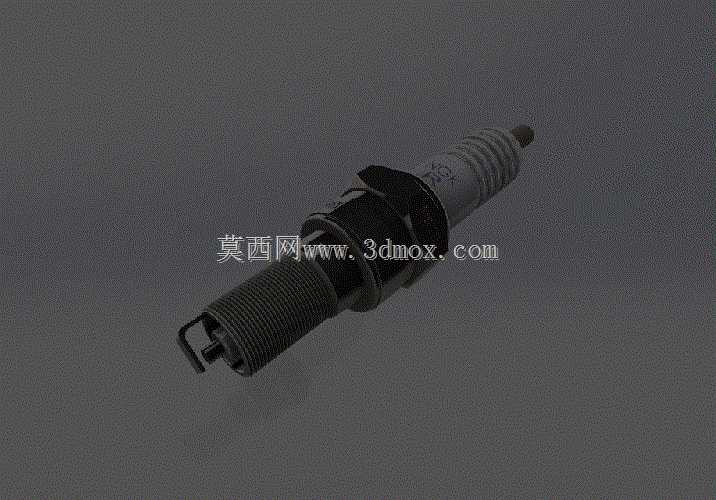

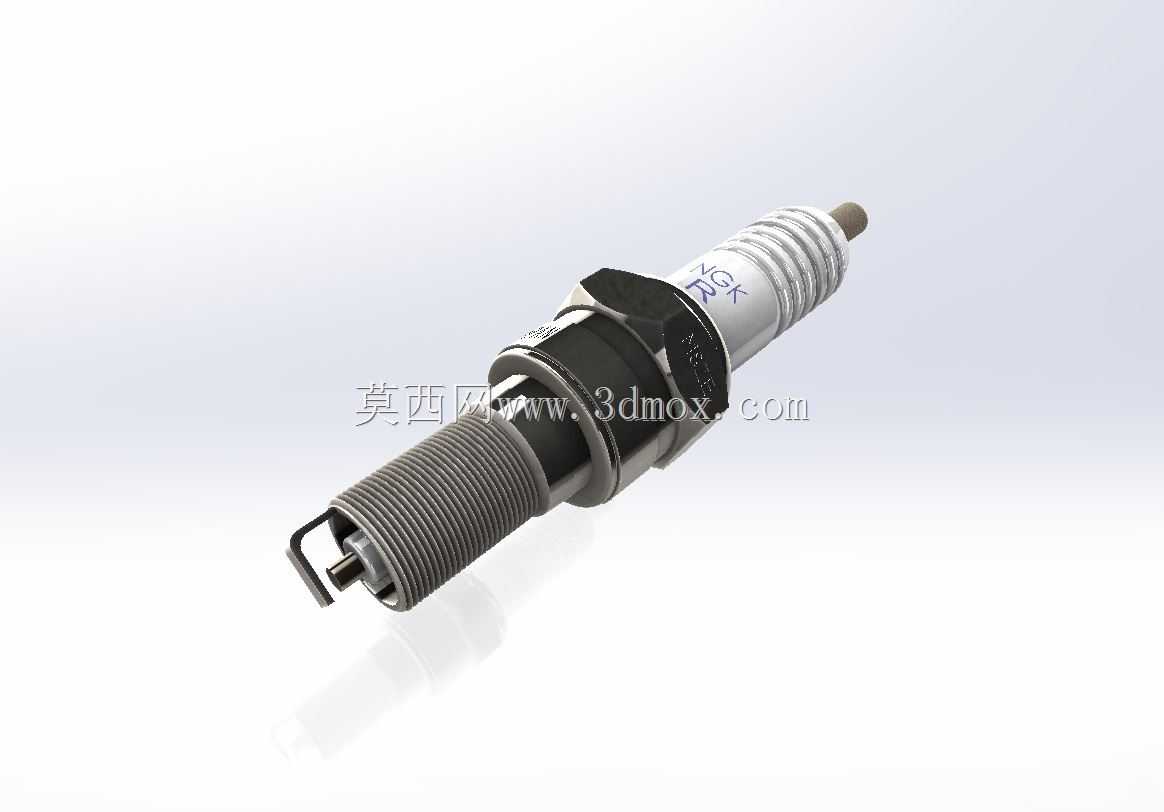

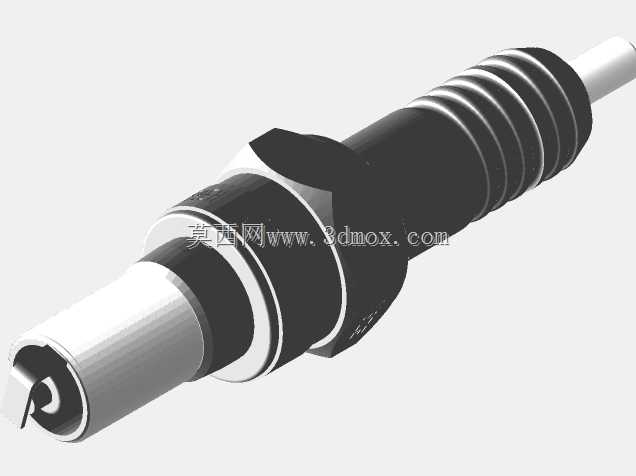

　　这款火花塞主要适配小排量摩托车发动机的点火系统，是汽油机燃烧室核心的点火执行部件，安装位置位于气缸盖的预设螺纹孔内，下端电极伸入燃烧室内部，上端接线端连接高压点火线束。从结构设计来看，整体采用同轴分层布局，最上端的橙色绝缘护套采用耐温橡胶材质，用于包裹高压接线端子，避免高压漏电与外界灰尘、水汽侵入，护套下方是带多道褶皱棱纹的氧化铝陶瓷绝缘基体，陶瓷基体表面的棱纹结构一方面增加了表面爬电距离，提升高压绝缘可靠性，另一方面也增大了与空气的接触面积，辅助工作过程中的散热。陶瓷基体与金属壳体之间采用高温密封粉填充压合，保证燃烧室的气密性，避免高温高压燃气从安装缝隙泄漏。中间的六角金属壳体是安装受力部位，匹配标准套筒扳手的拆装尺寸，

　　壳体下方的外螺纹为统一规格的细牙螺纹，与气缸盖的安装螺纹孔适配，螺纹旋合长度经过匹配计算，既保证安装后的连接强度，也确保下端电极伸入燃烧室的深度符合设计要求，不会因为伸入过长触碰活塞顶面，也不会因为伸入过短导致点火位置偏离混合气最佳区域。下端的电极结构采用中心电极加侧电极的配对设计，中心电极内部嵌入铜芯提升导热效率，顶端采用耐高温合金材质，侧电极弯折后与中心电极保持设定的点火间隙，间隙值经过匹配标定，兼顾点火能量与电极使用寿命，工作时高压电击穿间隙产生电火花，点燃气缸内被压缩的油气混合气。建模过程中对各部件的配合公差做了对应还原，陶瓷件与金属壳体的过盈配合量、螺纹的公差等级、电极间隙的尺寸都按照实际量产零件的参数设置，

　　可直接用于点火系统结构教学、发动机周边部件装配干涉检查，也可作为摩托车维修培训的演示模型使用。在实际装车场景中，该部件需要承受燃烧室内部周期性的高温高压冲击，同时还要传导点火过程产生的热量，因此建模时还原了壳体表面的散热纹路结构，以及陶瓷件与金属壳体之间的密封结构，能够直观展现火花塞的热传导路径与密封设计逻辑，方便结构设计人员理解点火部件的安装边界与尺寸配合要求。
