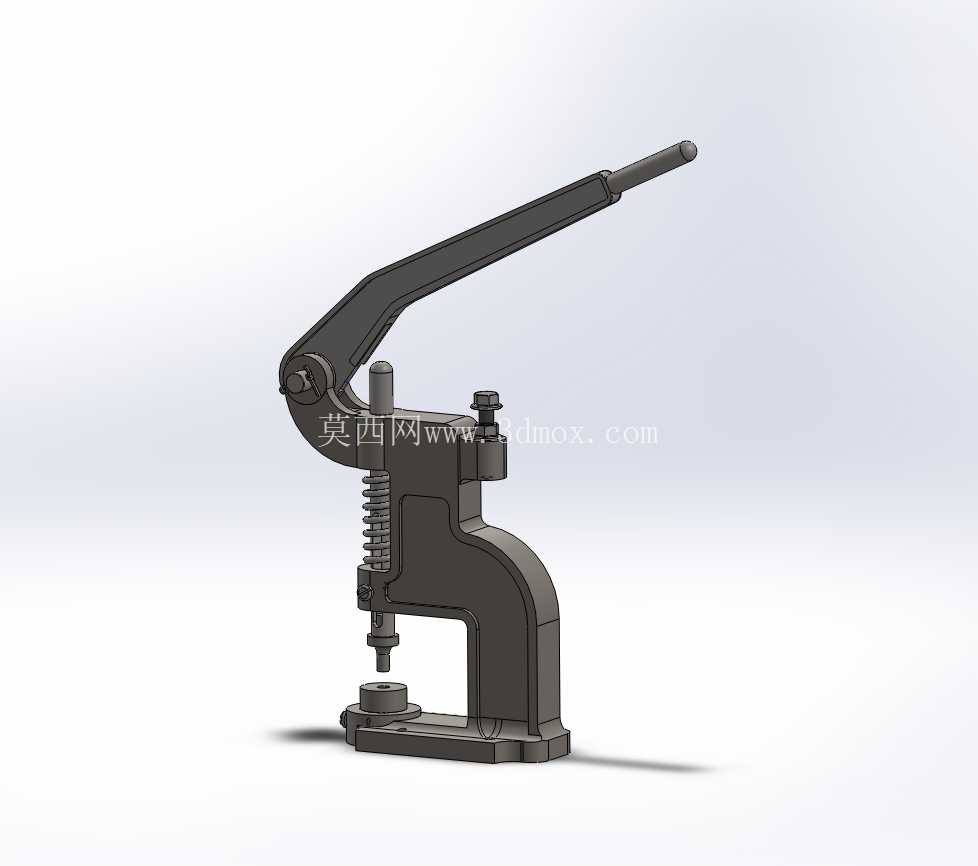

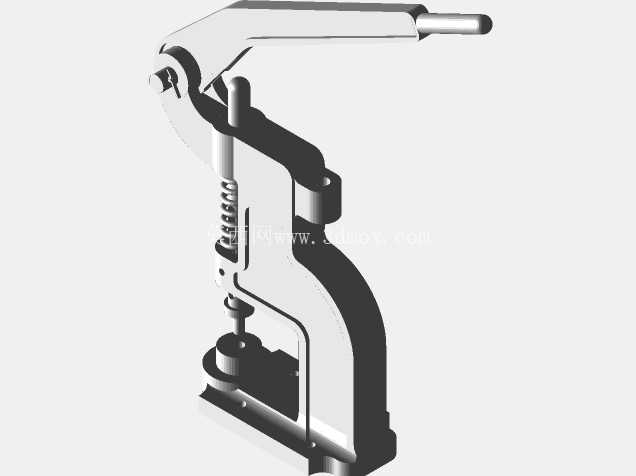

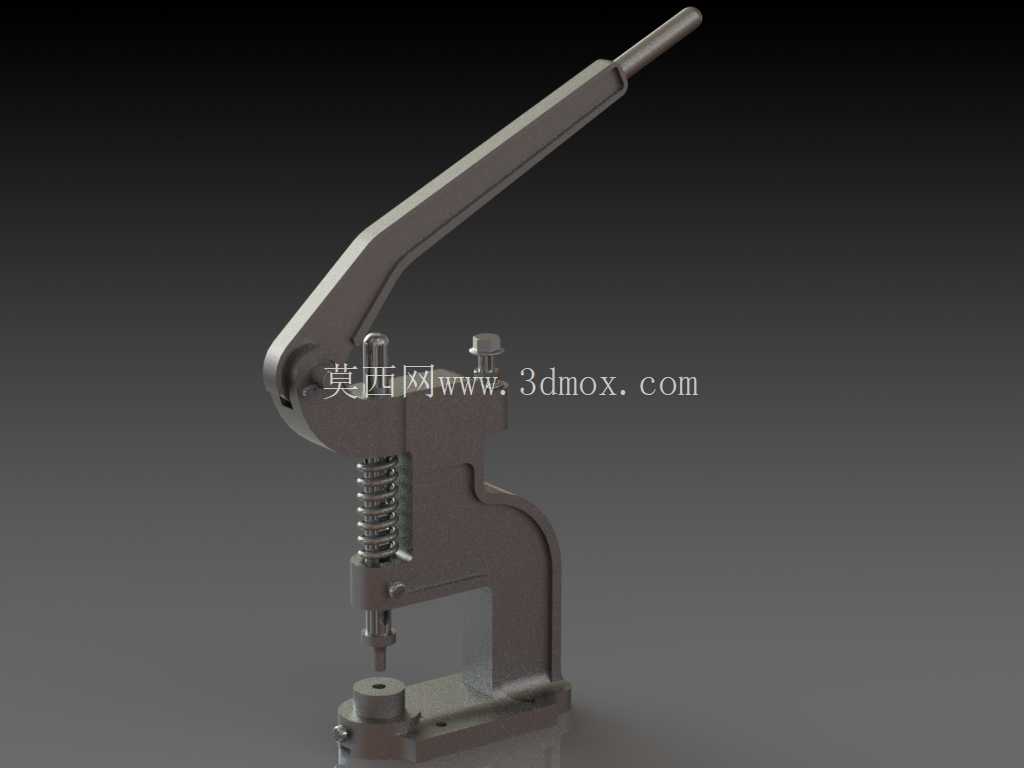

手动杠杆式冲孔加工工装结构

　　这套手动冲孔工装的结构设计，核心围绕小批量薄板类零件的冲孔加工作业场景展开，常见于五金维修、小件打样、皮具加工、薄金属片冲孔这类不需要高冲压力、作业频次不高的工位，相比大型冲压设备，它不需要外接动力源，依靠人力操作就能完成冲孔作业，占用空间极小，适合桌面放置使用，在小型加工门店、实验室打样、维修班组这类场景里实用性很强。从功能实现逻辑来看，整个机构采用杠杆增力的设计思路，长操作手柄的力臂长度是冲压端力臂的数倍，操作人员只需要在手柄末端施加较小的下压力，就能在冲头位置获得足够大的冲裁力，足以冲穿厚度1mm以内的薄钢板、2mm以内的铝板或者多层皮革、塑胶片材。

　　复位结构采用圆柱压缩弹簧，套在冲头导柱外侧，当操作人员松开手柄后，弹簧的回弹力会带动冲头自动回升到初始位置，不需要额外手动抬升操作，连续作业时的操作流畅度有保障。冲头与底座的同轴度是整个结构的设计核心，C型的机架主体采用一体式的弯板结构，上部的导套孔和下部的底座定位孔在加工时需要一次装夹完成镗削，保证两者的同轴度误差控制在0.02mm以内，避免冲孔时出现冲头崩刃、孔位毛刺过大的问题。底座上设置有可更换的凹模套，针对不同直径的冲孔需求，只需要更换对应规格的冲头和凹模套就能快速切换加工规格，不需要调整整体机架结构，适配性更强。

　　从安装边界来看，整个工装的底座尺寸控制在200mm*120mm左右，整体高度在350mm上下，手柄展开的最大长度约400mm，放置在常规工作台上不会占用过多操作空间，底座预留有四个安装沉孔，可以通过螺栓直接固定在工作台面，避免冲孔作业时机架出现移位，保证冲孔位置的精度。操作手柄的末端做了圆弧过渡处理，握持时不会硌手，长时间操作的疲劳感更低。导柱部分采用间隙配合的导向结构，导套内部可以加注少量润滑脂，减少冲头上下往复运动时的磨损，延长整套工装的使用寿命。机架的C型开口高度设计为150mm左右，开口深度约100mm，能够满足常规尺寸小件的冲孔避让需求，加工时工件可以从侧面或者前方送入，操作视线没有遮挡，方便操作人员对准冲孔位置。

　　在实际使用过程中，这套工装不需要复杂的调试，安装固定完成后，只需要根据冲孔直径选配对应的冲头凹模组件，将工件放置在底座凹模位置，对准标记点后压下手柄就能完成冲孔作业，冲裁完成后松开手柄即可自动复位，单次冲孔作业的周期不超过2秒，对于小批量加工来说效率完全足够。相比电动冲压设备，它没有电路故障风险，不需要日常维护电路部件，只需要定期给导向部位加注润滑油、检查冲头磨损情况即可，维护成本极低。结构上没有复杂的传动部件，整体零件数量少，加工制造的难度低，普通的机加工车间就能完成所有零件的加工制作，成本远低于成品小型压力机。弹簧的预紧力可以通过导柱顶部的调节螺母进行调整，根据操作人员的使用习惯调整复位力度，避免弹簧过硬导致操作费力，或者弹簧过软导致复位不到位影响下一次作业。冲头的固定采用侧面顶丝锁紧的方式，更换冲头时只需要松开顶丝就能抽出冲头，更换过程不需要拆解整个机架，日常换型的操作十分便捷。底座的凹模位置设置有落料孔，冲裁产生的废料会直接从落料孔掉落到工作台下方的废料收集盒里，不会堆积在凹模表面影响后续冲孔作业，也能避免废料刮伤工件表面。
