金属切削加工用直柄螺旋刃铣刀结构

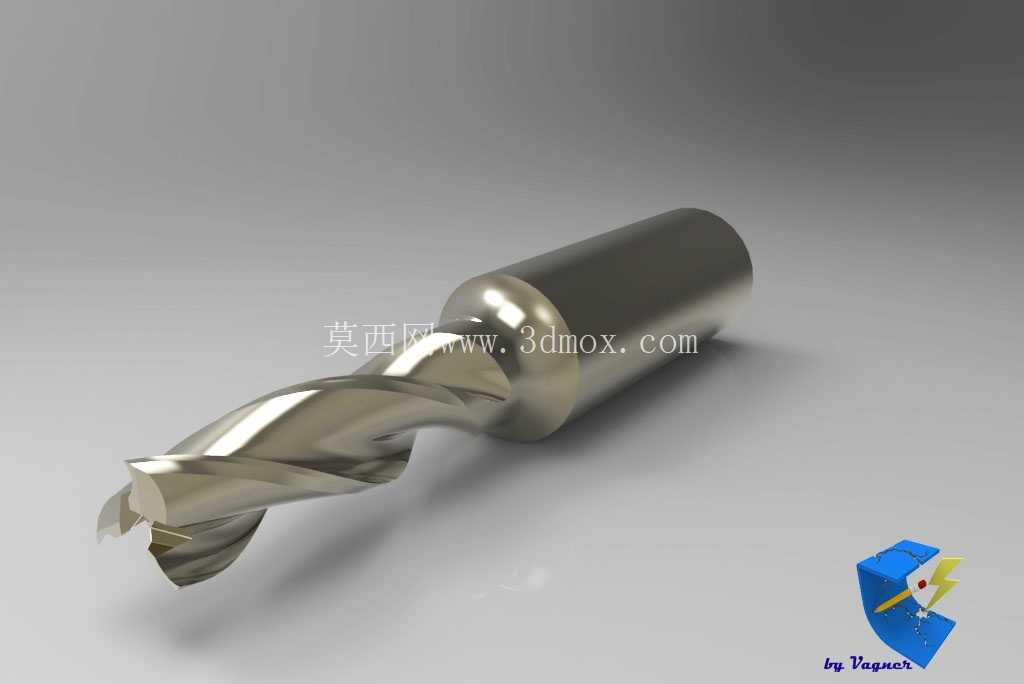

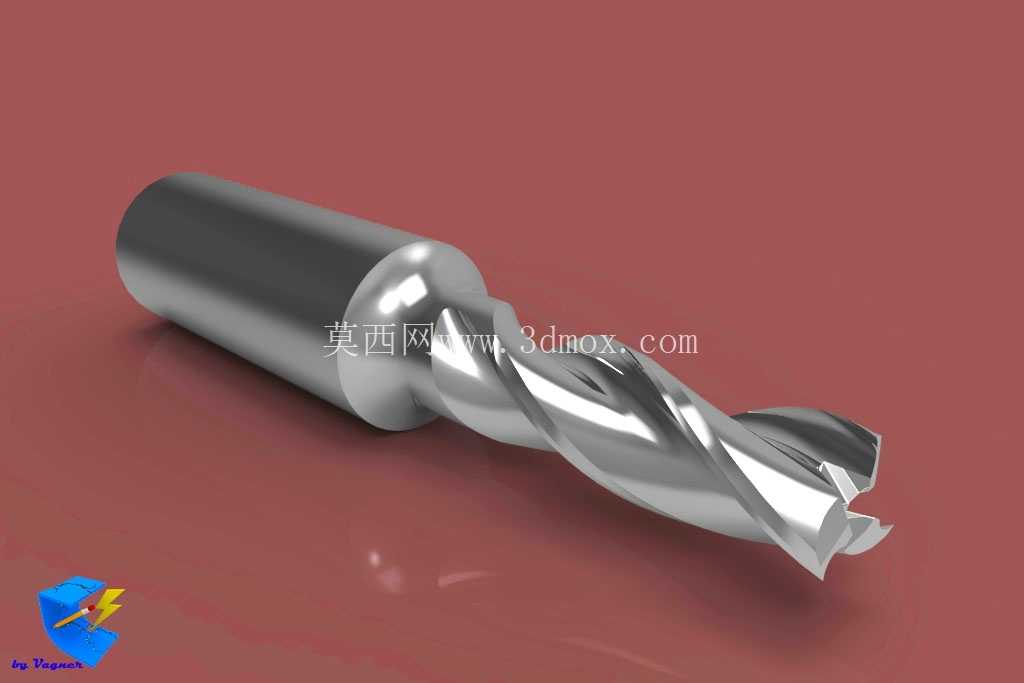

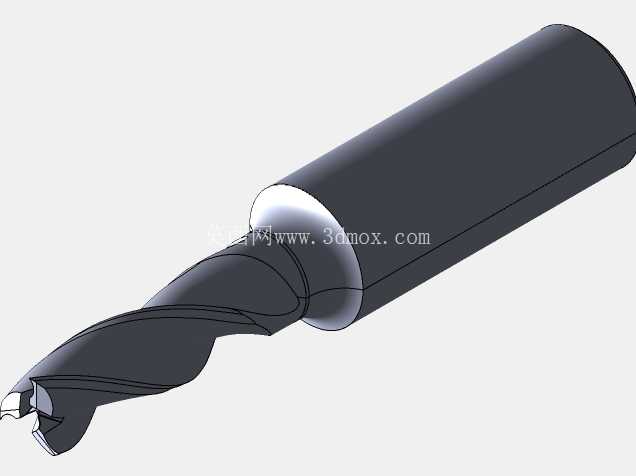

　　这款直柄螺旋刃铣刀的三维结构，是面向常规金属铣削加工场景做的参数化建模，日常在立式加工中心、数控铣床的工装夹持场景里适配度很高，不管是普通碳钢的平面开粗、型腔铣削，还是铝合金件的侧壁精修、槽位加工，都能匹配对应的切削参数使用。从结构设计逻辑来看，整体采用直柄夹持段加螺旋切削段的经典布局，夹持段做了高光洁度的圆柱面设计，和ER弹簧夹头、强力铣刀柄的内孔配合时，能保证足够的接触面积，避免高速切削时出现刀柄打滑、径向跳动超差的问题，夹持段的长度预留了足够的装夹余量，既可以满足常规悬伸长度的加工需求，也能在深腔加工时适当调整伸出长度，平衡刚性与加工可达性。

　　切削段采用双螺旋刃的结构设计，螺旋角选取了行业通用的30度取值，这个角度的设计能在切削过程中让切屑顺着螺旋槽顺畅排出，避免切屑堵塞在刃槽内刮伤已加工表面，同时螺旋刃的渐进式切入特性，能降低刀具接触工件瞬间的冲击载荷，减少主轴的受力波动，延长刀具和主轴轴承的使用寿命。刃口部分做了微小的倒棱处理，不是锋利的直角刃，这种设计能在保证切削锋利度的同时，提升刃口的抗崩损能力，尤其是在加工硬度较高的调质钢时，能避免刀尖因为断续切削出现崩缺。

　　从安装边界来看，直柄部分的直径公差严格按照h6级精度设计，和标准刀柄的夹持内孔公差形成间隙配合，装夹时不需要额外修磨柄部，直接装入夹头拧紧锁紧螺母即可完成装夹，刀具的总长度控制在常规铣刀的通用尺寸区间，不会出现和机床防护罩、工件夹具发生干涉的问题，对刀时可以直接用对刀仪触碰柄部外圆或者刃部端面，快速完成刀具长度、半径补偿值的录入。在实际生产应用中，这款铣刀可以覆盖大部分常规机加工工序的需求，粗加工时可以采用大切深、中等进给的参数，快速去除工件毛坯的多余余量，螺旋槽的容屑空间足够容纳大切深产生的带状切屑，配合切削液的冲刷可以顺利把切屑带出加工区域；精加工时可以调高主轴转速、降低进给量，利用螺旋刃的连续切削特性，获得更好的表面加工质量，减少工件表面的接刀痕、振纹。

　　建模过程中对刃部的后角、前角都做了准确的还原，前角的角度设计兼顾了切削锋利度和刃口强度，不会因为前角过大导致刃口刚性不足，也不会因为前角过小让切削阻力变大，增加机床的负载；后角的取值避免了刀具后刀面和工件已加工表面发生摩擦，减少加工过程中的切削热产生，降低刀具的磨损速度。刀体的过渡部分做了圆滑的圆角处理，没有应力集中的直角台阶，在高速旋转时能减少应力集中导致的刀体断裂风险，整体的动平衡特性也更好，在转速超过八千转的加工场景下，也不会出现明显的振动问题。这款刀具的结构没有做特殊的非标设计，所有尺寸都符合通用铣刀的行业标准，不管是刀具生产厂家做量产设计参考，还是机械加工企业做工艺编排、刀具选型的三维装配模拟，都可以直接调用这个模型，不需要额外调整尺寸参数，就能适配大部分常规加工场景的装配需求。在做生产线的三维工艺布局时，把这个铣刀模型调入机床主轴的装配位置，可以提前模拟加工过程中刀具和工件、夹具的干涉情况，提前验证加工路径的可行性，减少实际试切过程中出现撞刀的风险。
