带堆叠限位结构的PBT物料承托托盘

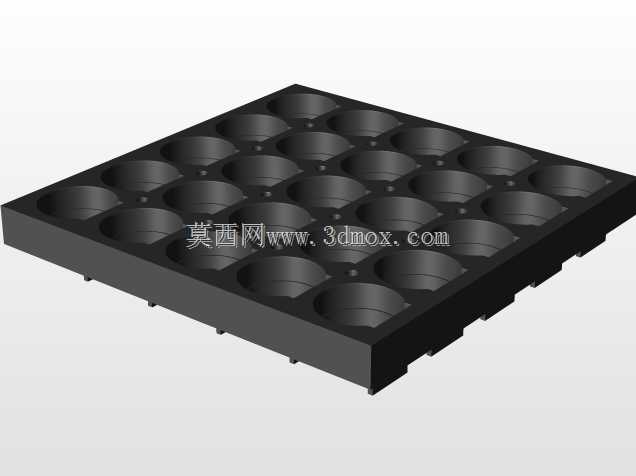

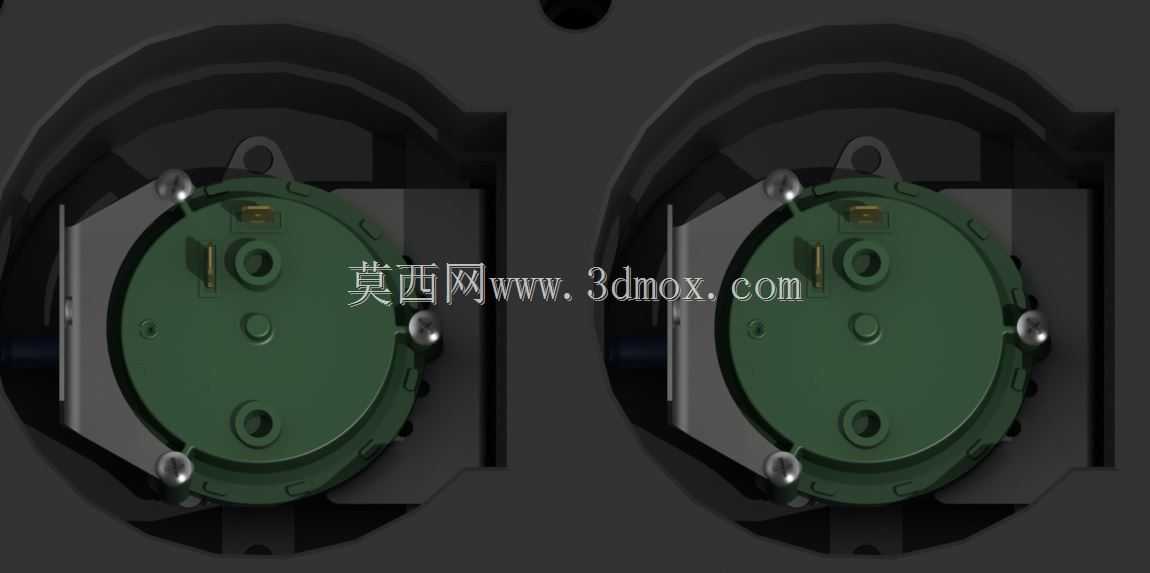

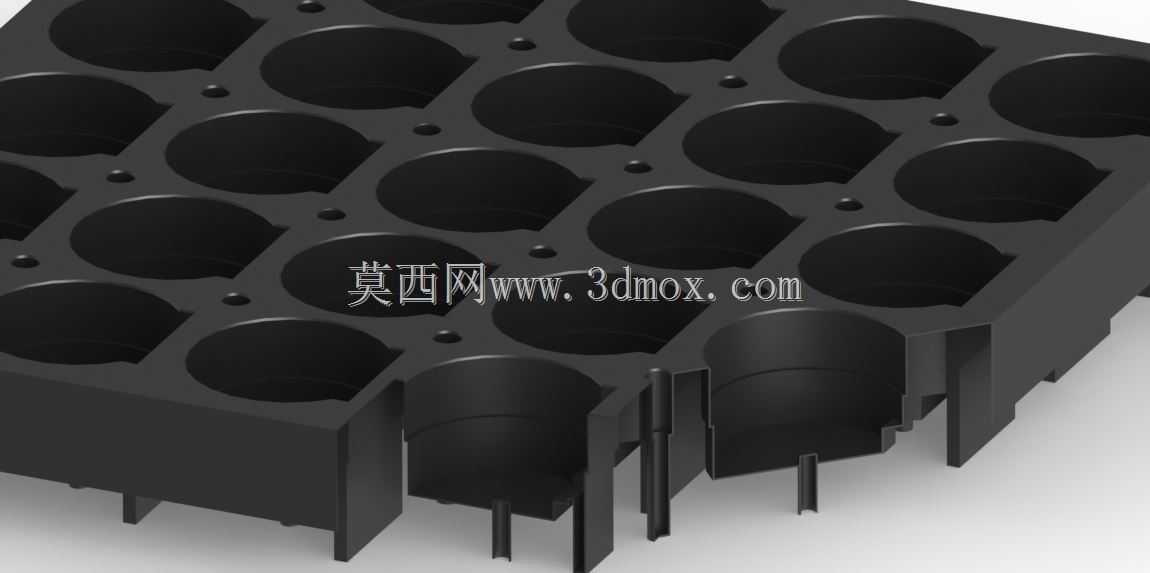

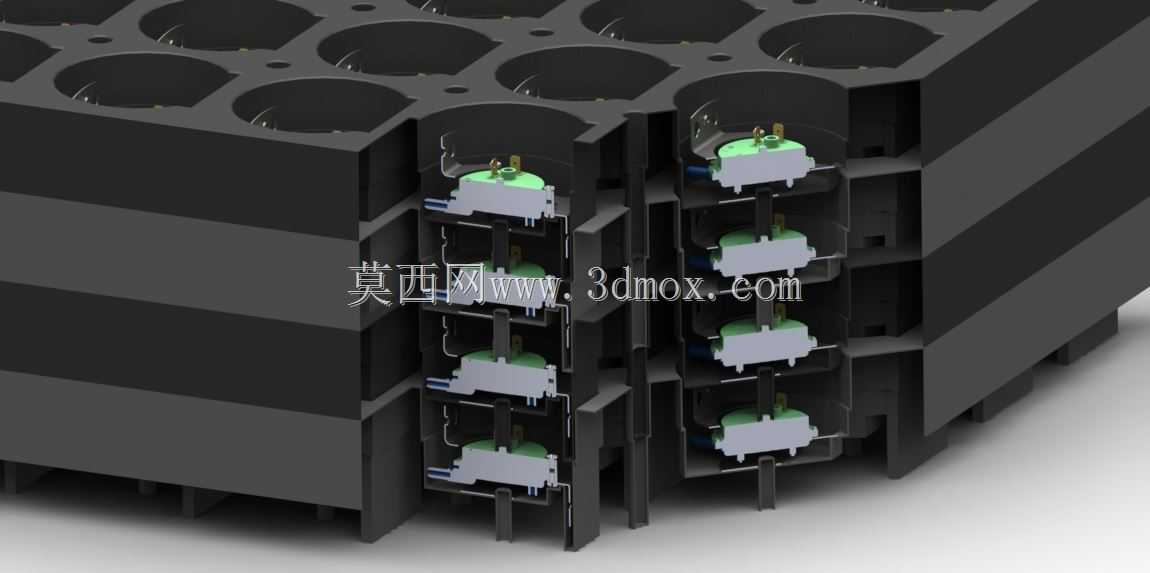

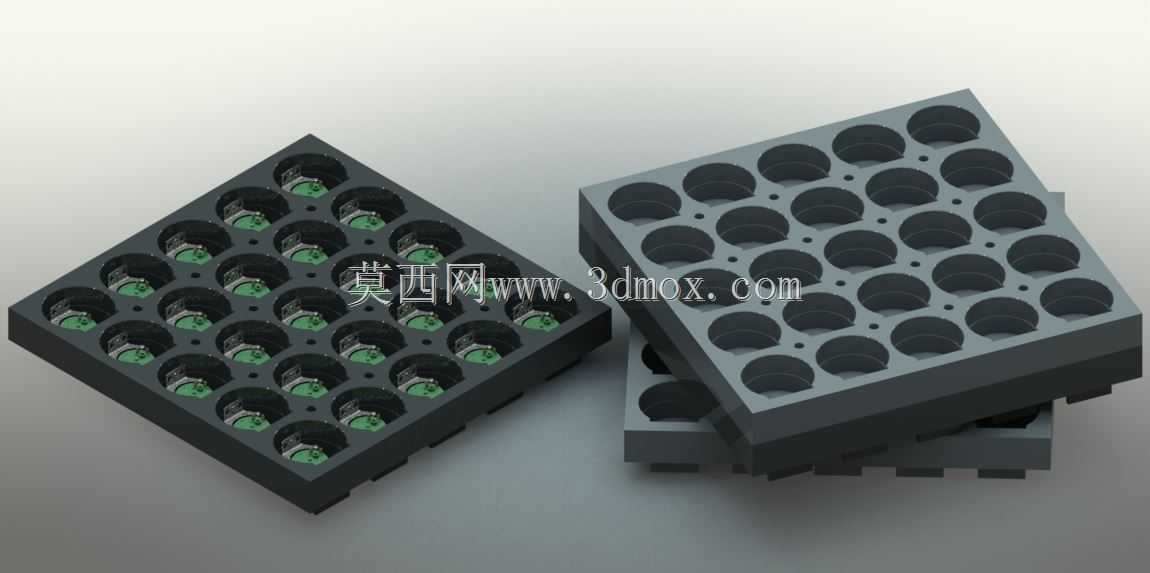

　　这类带阵列槽位的承托托盘，主要面向通讯交换类零部件的生产周转、仓储堆叠场景，解决散件周转过程中磕碰移位、堆叠错位的实际生产痛点。整体采用PBT材质注塑成型，材质本身具备较好的抗冲击性与尺寸稳定性，能够适配车间内常规的周转搬运、多层堆垛工况，不会因为短期的承重挤压出现槽位变形、定位失效的问题。单托盘上设置25个独立的圆形承插槽位，每个槽位的轮廓尺寸匹配对应交换机零部件的外形边界，槽位周边设置的小凸点作为径向定位结构，放入工件后可以限制工件在水平方向的窜动，避免周转过程中工件之间相互摩擦刮伤表面。托盘侧边设计的带插槽的堆叠定位结构，是整个设计的核心功能点：当多个托盘垂直堆叠时，上层托盘的定位插脚会嵌入下层托盘对应的插槽内，

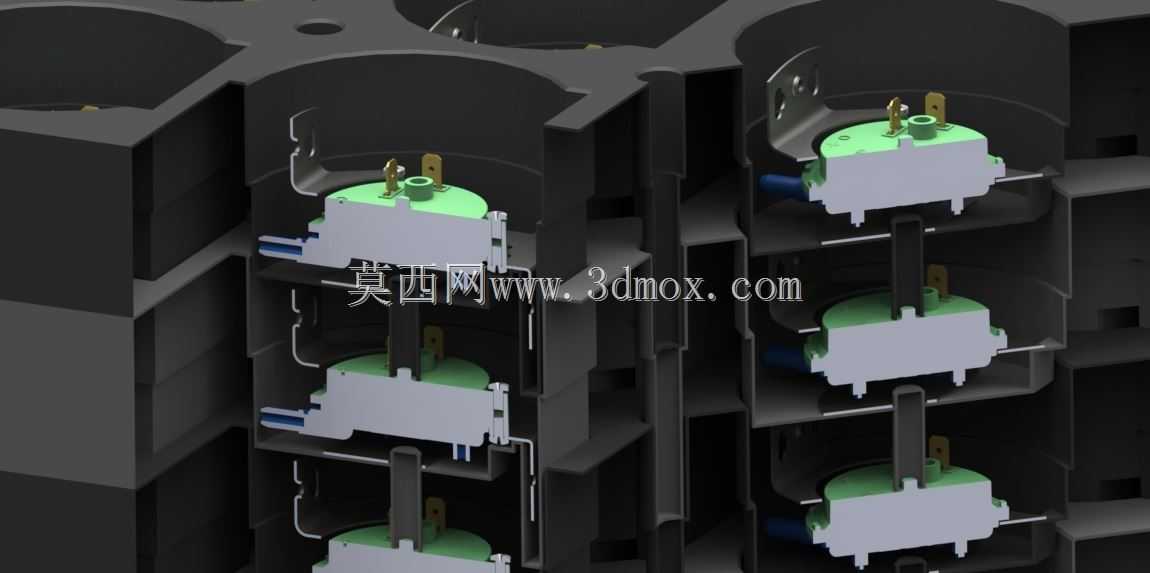

　　不需要额外增加定位辅件，就能保证上下层托盘完全对齐，不会因为搬运过程中的晃动出现层间滑移、塌垛的问题，四层堆叠的设计高度也适配常规的周转箱内部净空，以及人工搬运的抬手操作高度，不会因为堆垛过高增加操作难度。整体外轮廓尺寸控制在600x600x253mm，这个尺寸刚好匹配标准仓储货架的单元格位宽度，也能适配多数流水线的输送面宽度，不需要对现有产线、仓储设施做改造就能直接投入使用。槽位的深度设计经过匹配验证，放入工件后工件顶面不会超出托盘上表面，保证堆叠时上层托盘的重量完全由托盘侧边的支撑结构承担，不会直接压在下方托盘承载的工件上，避免工件受压变形。托盘底部的支撑脚结构对应槽位之间的加强筋位置，

　　堆叠时的承重可以通过加强筋均匀分散到整个托盘平面，不会出现局部应力集中导致的托盘断裂问题，边角位置做了圆弧过渡处理，避免人工搬运时锐角划伤操作人员，也能减少周转过程中磕碰导致的边角破损。这类托盘可以直接适配车间内的自动化上下料工位，槽位的位置精度满足机械手取放料的定位要求，不需要额外增加定位治具就能完成工件的自动抓取与放置，覆盖从零部件注塑产出后中转、工序间周转、成品仓储堆码全流程的使用需求。
