下肢助力康复外骨骼机械结构设计

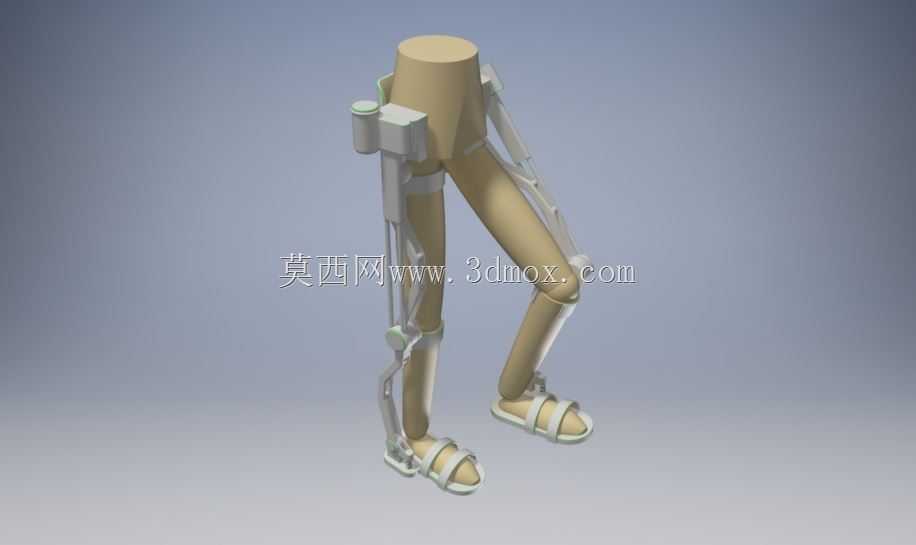

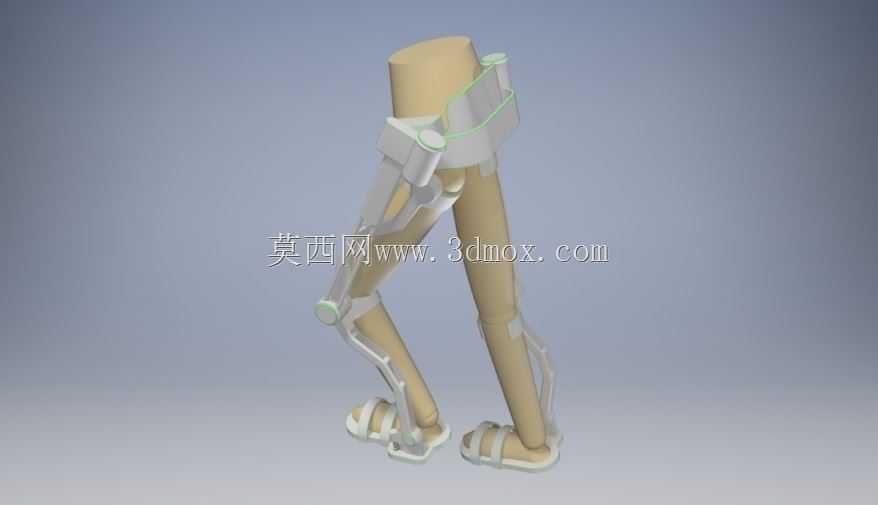

这款下肢外骨骼机械结构主要面向下肢运动功能障碍人群的康复训练、行动不便老人的日常行走助力，以及长时间负重作业人员的体力减负场景，在康复医疗、养老照护、特种作业等领域都有明确的落地应用空间。设备实际使用时可绑定在使用者腿部外侧，通过机械结构的力传导与辅助驱动，分担下肢关节承受的体重负荷，减少行走过程中髋、膝、踝三个核心关节的受力负担，既可以帮助康复期患者循序渐进恢复下肢运动能力，也能降低长期负重作业人员的关节劳损风险。

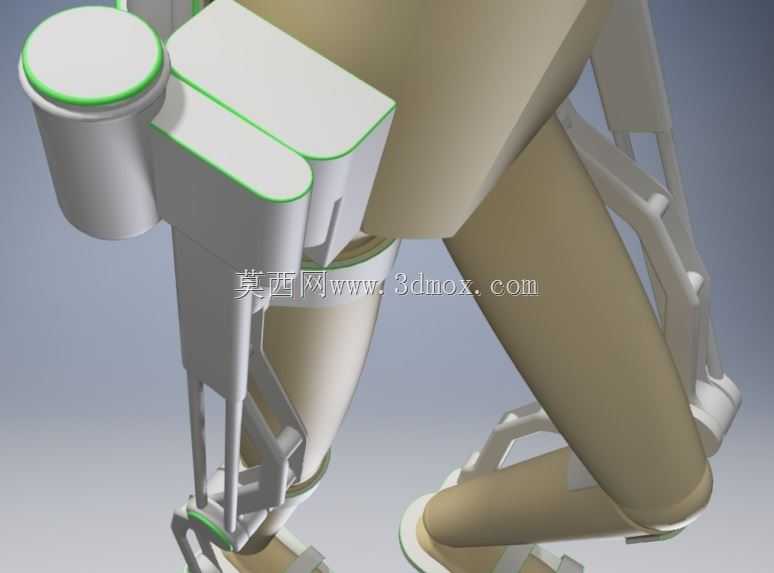

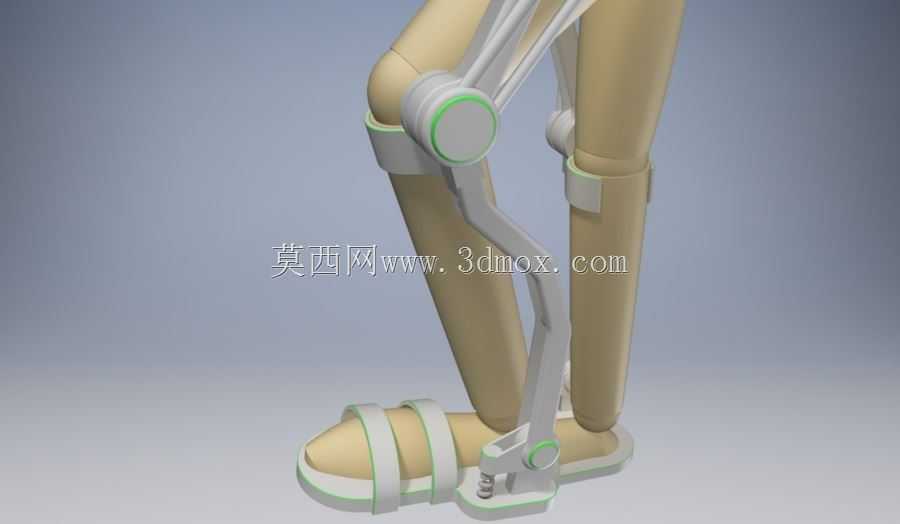

从功能特性来看，这套结构在髋部外侧集成了驱动模组，大腿、小腿段的连杆采用轻量化高强度材质设计，搭配弹簧与阻尼器组成的缓冲储能结构，能够在行走摆动相储存动能、支撑相释放辅助力，匹配正常人行走的步态周期，不会对使用者的自然动作产生生硬阻碍。足部配套的绑定凉鞋结构可以将外骨骼的受力均匀传导到足底，避免局部压力过大造成穿戴不适，绑带位置预留了调节余量，可适配不同腿围、足码的使用者。

设计思路上，这套结构优先遵循人体生物力学特性，所有关节的转动轴心都与人体下肢生理关节轴心对齐，髋、膝关节的转动角度范围严格贴合正常行走的活动区间，避免超程转动对使用者造成运动损伤。整体结构采用模块化拆分设计，大腿段、小腿段的连杆长度支持档位调节，能够适配不同身高的穿戴人群，驱动模块、阻尼元件都采用快装接口设计，后续维护更换部件无需整体拆解结构。

外形尺寸方面，整套外骨骼穿戴后单侧宽度不超过120mm，不会占用过多横向空间，满足日常室内通行、常规通道进出的使用需求；安装边界上，结构的绑定点位分别设置在腰部、大腿中段、小腿中段与足底，所有接触位置都预留了柔性衬垫的安装空间，不会直接压迫人体骨骼突出位置，髋部驱动模组的安装位置避开了腰部日常衣物、腰带的穿戴区域，不会对日常穿戴造成额外干扰，整体结构重量集中在髋部外侧，降低下肢的负重感，提升长时间穿戴的舒适度。
